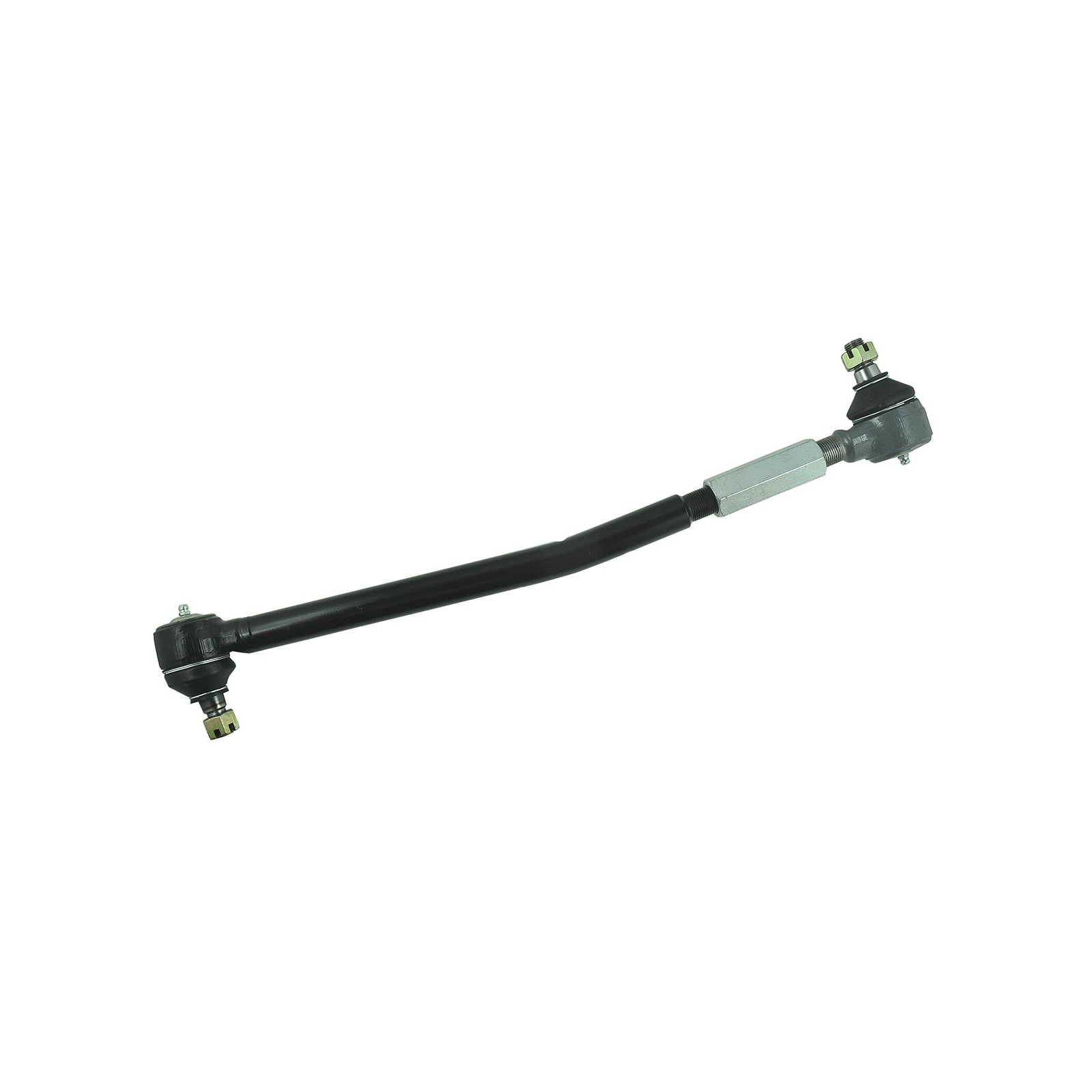

Pravá riadiaca tyč (ľavá tyč 23.5.10004) s celkovou dĺžkou 445 mm a výškou 82 mm pre traktory Séria značky Kubota Kubota L2501, Kubota L2800, Kubota L3200, Kubota L3301, Kubota L3400, Kubota L3408, Kubota L3700, Kubota L3800, Kubota L3901 a ďalšie
Hlava spojovacej tyče alebo ťahadlo riadenia s koncami je komponent riadenia, ktorý spája kolesá s prevodovkou riadenia. Správna inštalácia tohto komponentu priamo ovplyvňuje uhol kolies a následne aj jazdné vlastnosti vozidla. Najčastejšími viditeľnými znakmi, že je potrebné vymeniť ťahadlo riadenia , sú vôľa v systéme riadenia alebo viditeľné abnormálne opotrebovanie pneumatík. Pamätajte, že dobrý stav koncoviek spojovacej tyče zvyšuje bezpečnosť jazdy a predlžuje životnosť pneumatík.
(konektor hriadeľa 5-15-249-06, 32570-44720, koniec 1 z 2 - 23.5.1007, koniec 2 z 2 - 5-23-101-14, 32580-44770, kompletná sada pre pravú stranu 23.5.10004)
Rozmery (sada):
- dĺžka: 470 mm (merané bez hláv koncov tyčí s maximálne utiahnutými skrutkami),
- celková dĺžka: 570 mm (merané s hlavami tyčí a skrutkami utiahnutými na maximum),
- pracovná dĺžka: 520 mm (merané od stredu kužeľov do stredu s maximálne utiahnutými skrutkami),
- čísla dielov: TC220-13740.

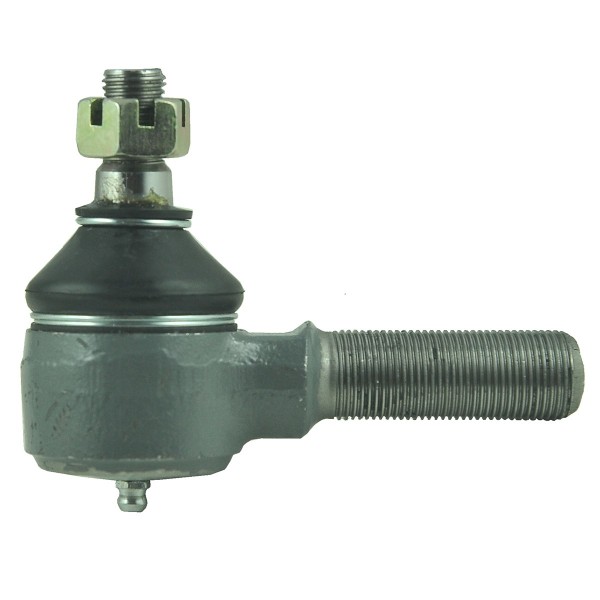

Rozmery hrotu (5-23-100-07):
- celková dĺžka: 430 mm,
- priemer hlavy: 50 mm,
- dĺžka závitu: 20 / 52 mm,

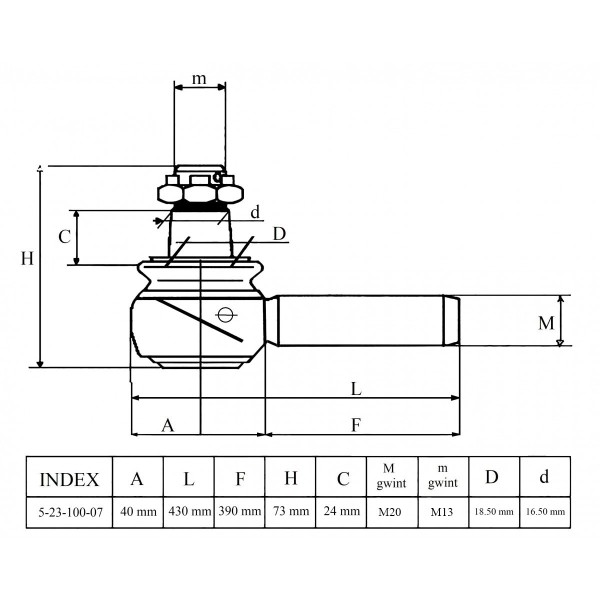

- výška hlavy (pozri výkres): 89 mm,
- výška kužeľa: 30 / 50 mm,
- priemer kužeľa (pozri výkres): 17 / 18 mm,
- závit: M13 x 1,5 / M20 x 1,50,
- čísla dielov: 23.5.1007.
Rozmery hrotu (5-23-101-14, 6-23-133-03, 32580-44770):
- celková dĺžka: 107 mm,
- priemer hlavy: 45 mm,
- dĺžka závitu: 21 / 50 mm,
- výška hlavy (pozri výkres): 77 mm,
- výška kužeľa: 45 / 24 mm,
- priemer kužeľa (pozri výkres): 18 / 16 mm,
- závit: M13 x 1,50 / M20 x 1,50,
- originálne čísla dielov: 32580-44770,
- čísla dielov: 5-23-101-14.

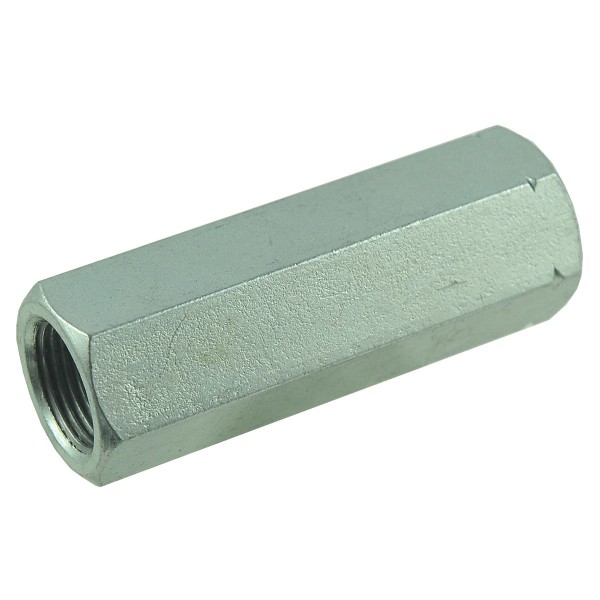

Rozmery konektora (5-15-249-06):
- dĺžka: 80 mm.
- výška nultého pražca: 12 mm,
- závit: M19 x 1,50,
- veľkosť kľúča: 27.
- originálne čísla dielov: 32570-44720,
- porovnávacie čísla: 5-15-249-06.
Modely traktorov :
- Kubota L2501,
- Kubota L2800,
- Kubota L3200,
- Kubota L3301,
- Kubota L3400,
- Kubota L3408,
- Kubota L3700,
- Kubota L3800,
- Kubota L3901.
Medzi prvé príznaky opotrebenia hrebeňa riadenia patrí vôľa vo volante, vibrácie volantu a oneskorená reakcia volantu na mierne pohyby volantu. Opotrebovanie alebo poškodenie koncoviek ojnice je často spôsobené poruchou iných komponentov alebo nesprávnou jazdou a obsluhou traktora.
Zásobník : K18:T13
*Fotografie slúžia len na ilustračné účely a môžu sa v detailoch líšiť od dodaného produktu z dôvodu rozdielov vo výrobe v priebehu rokov.
