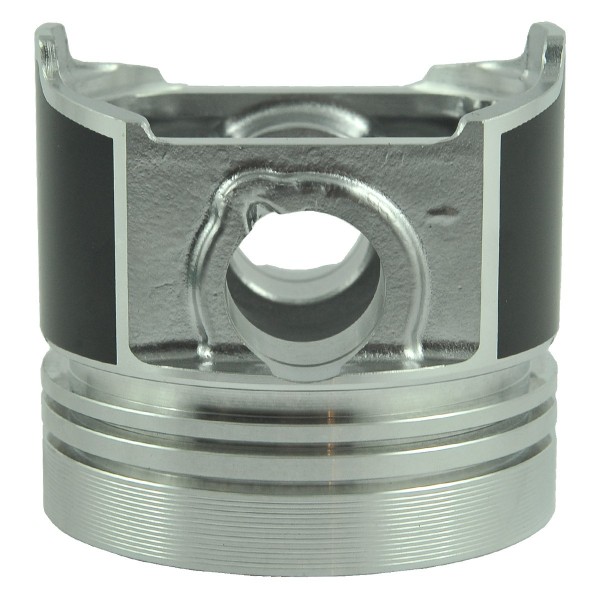

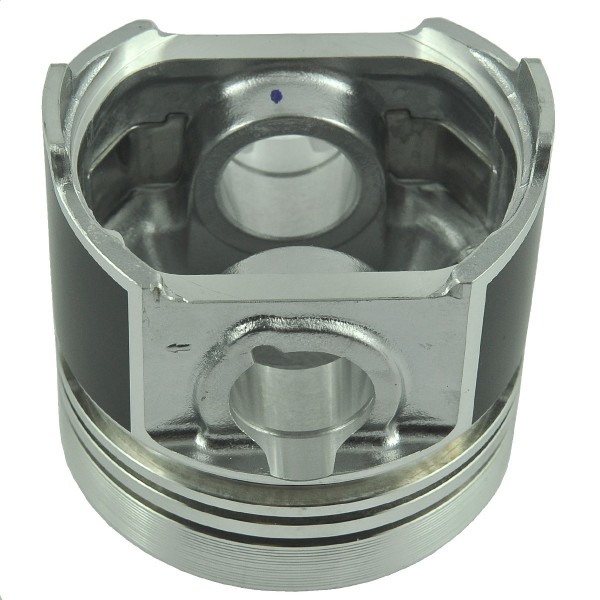

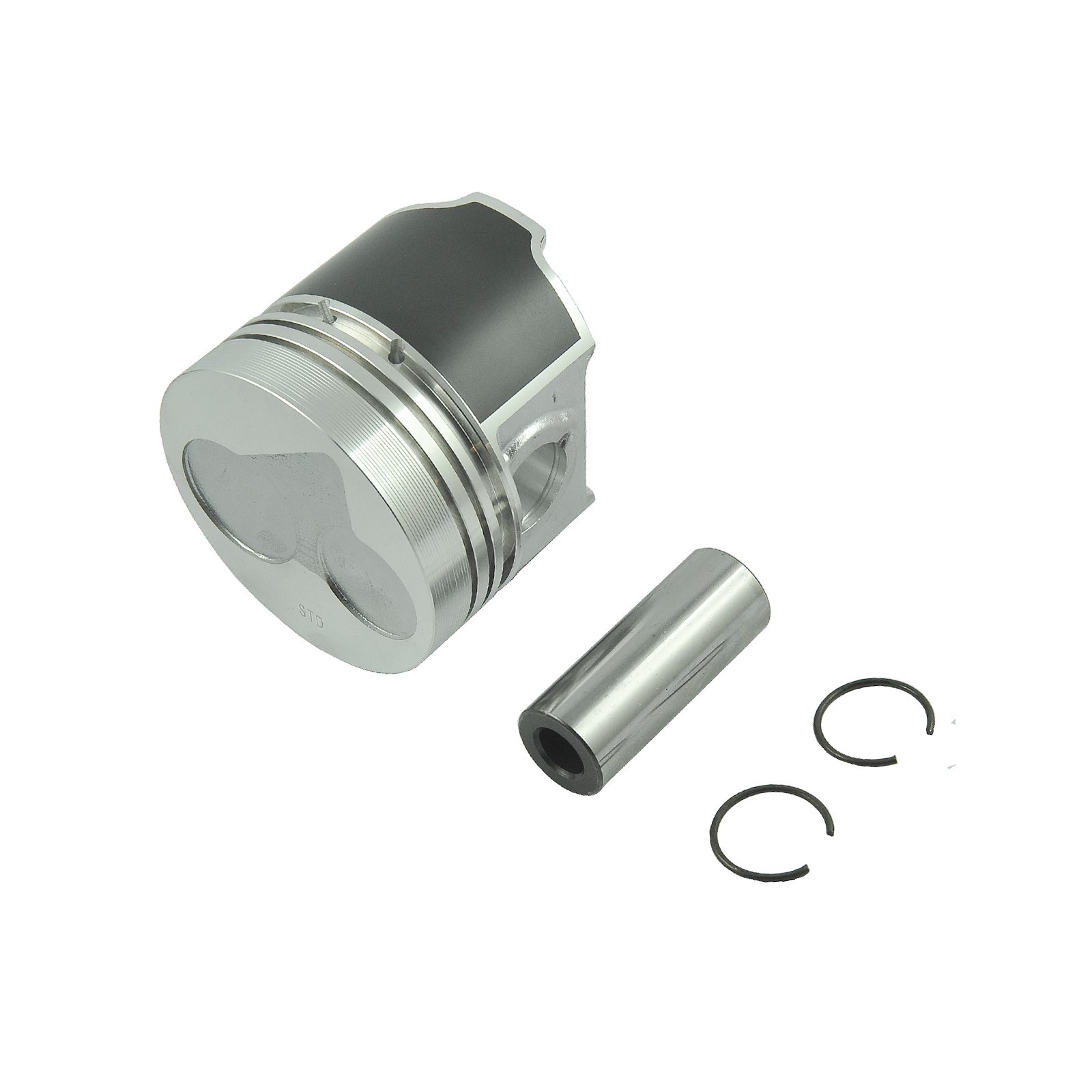

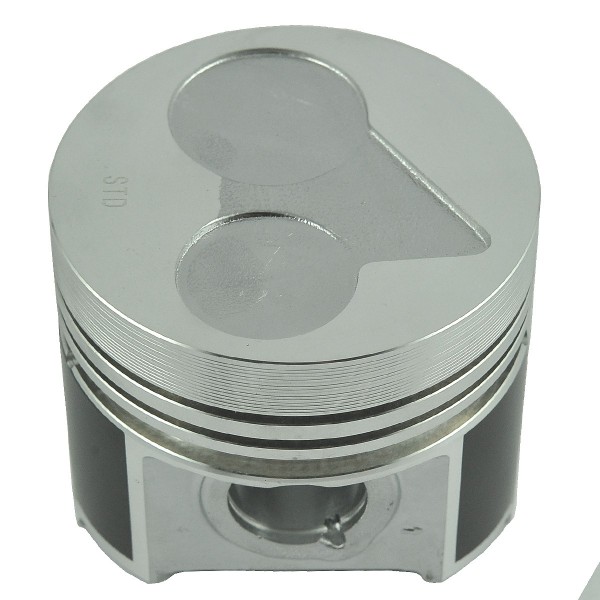

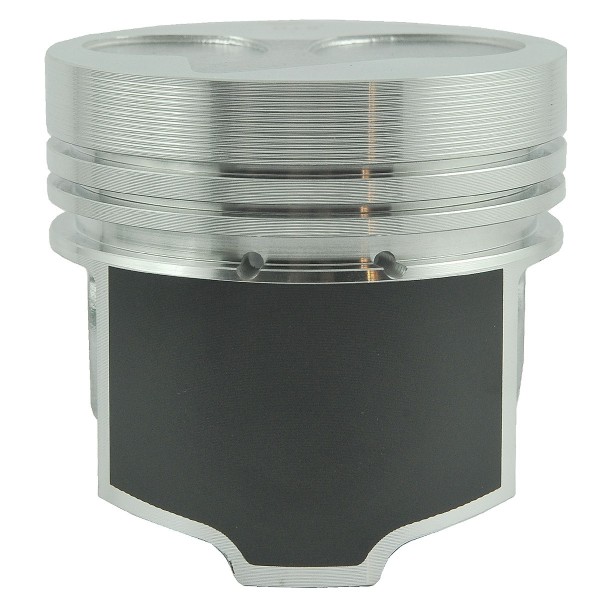

Piston moteur / 87 mm / STD / Kubota D1703 / V2203 / V2403 / Kubota L3408

Piston de moteur (axe de piston 6-25-120-01A) de diamètre extérieur 87 mm et de hauteur totale 80 mm pour tracteurs Kubota de la série L3408 équipés des moteurs Kubota D1703, V2203 et V2403. et autres. Le piston d'un moteur est une pièce mobile qui transforme les gaz et l'énergie générée lors de la combustion en énergie transmise au vilebrequin, et donc en puissance moteur. Le piston est relié au vilebrequin par une bielle, elle-même reliée par un axe. La partie supérieure du piston comporte des canaux annulaires pour le montage des segments, et à l'intérieur se trouve un moyeu permettant la liaison avec la bielle. La tête du piston, appelée calotte, peut avoir une forme différente selon le type de moteur. En raison des conditions de fonctionnement difficiles auxquelles ils sont soumis, les pistons de moteur sont le plus souvent fabriqués en alliages d'aluminium et de silicium.

Dimensions :

• diamètre : 87 mm,
• hauteur : 66 / 80 mm.
• diamètre du trou d'épingle : 24,90 mm,
• diamètre de la broche : 24,80 mm,
• longueur de la broche : 63,50 mm,
• distance entre l'extrémité du trou de goupille et le bord inférieur du piston : 10 mm.
• Distance entre le bord du trou d'axe et le haut du piston : 31 mm.
• largeur des rainures des segments à partir du haut du piston : 2 / 2 / 5 mm.
• profondeur du siège de soupape : 0,80 / 1,30 mm,
• numéro de pièce d'origine : 1A041-21112, 1A091-21113,
• numéro de pièce : 6-23-100-02.

Modèle de moteur :

• Kubota D1703,
• Kubota V2203,
• Kubota V2403.

Modèles de tracteurs :

Kubota :

• Kubota L3408.

Magazine : K18:F32

*Les photos sont à titre indicatif uniquement et peuvent différer dans les détails du produit livré en raison des différences de production au fil des ans.
