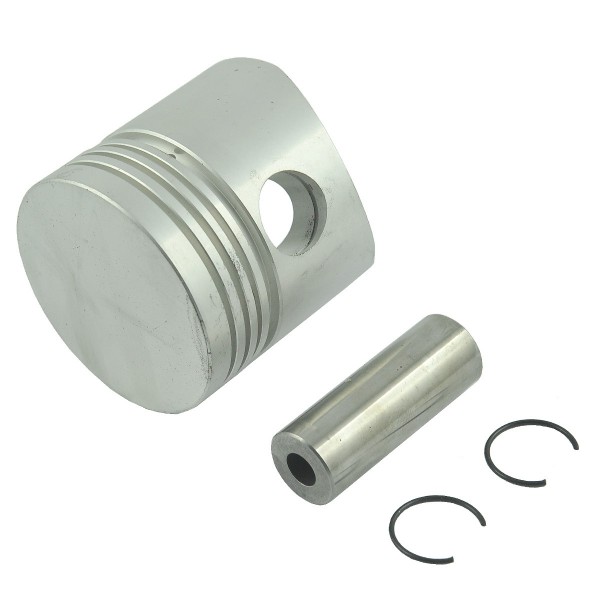

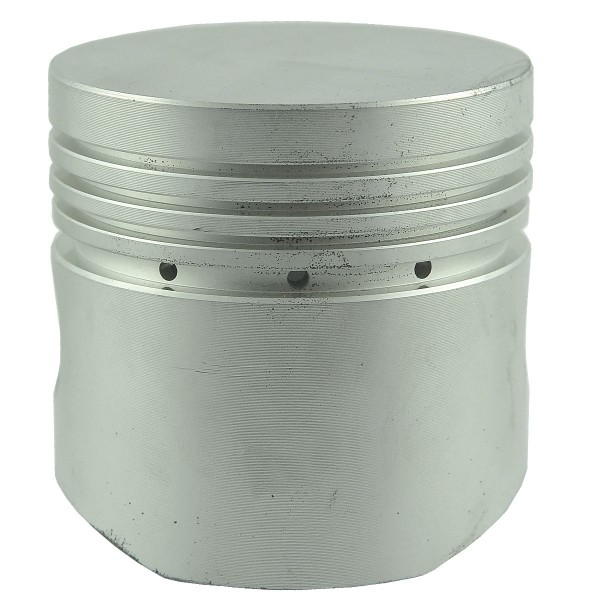

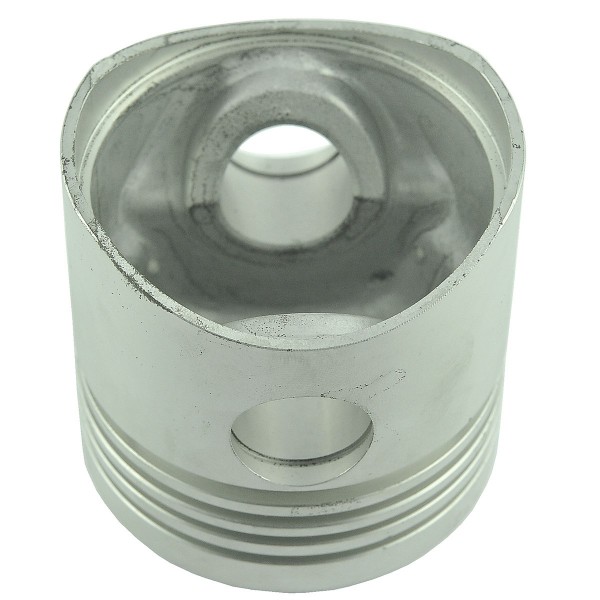

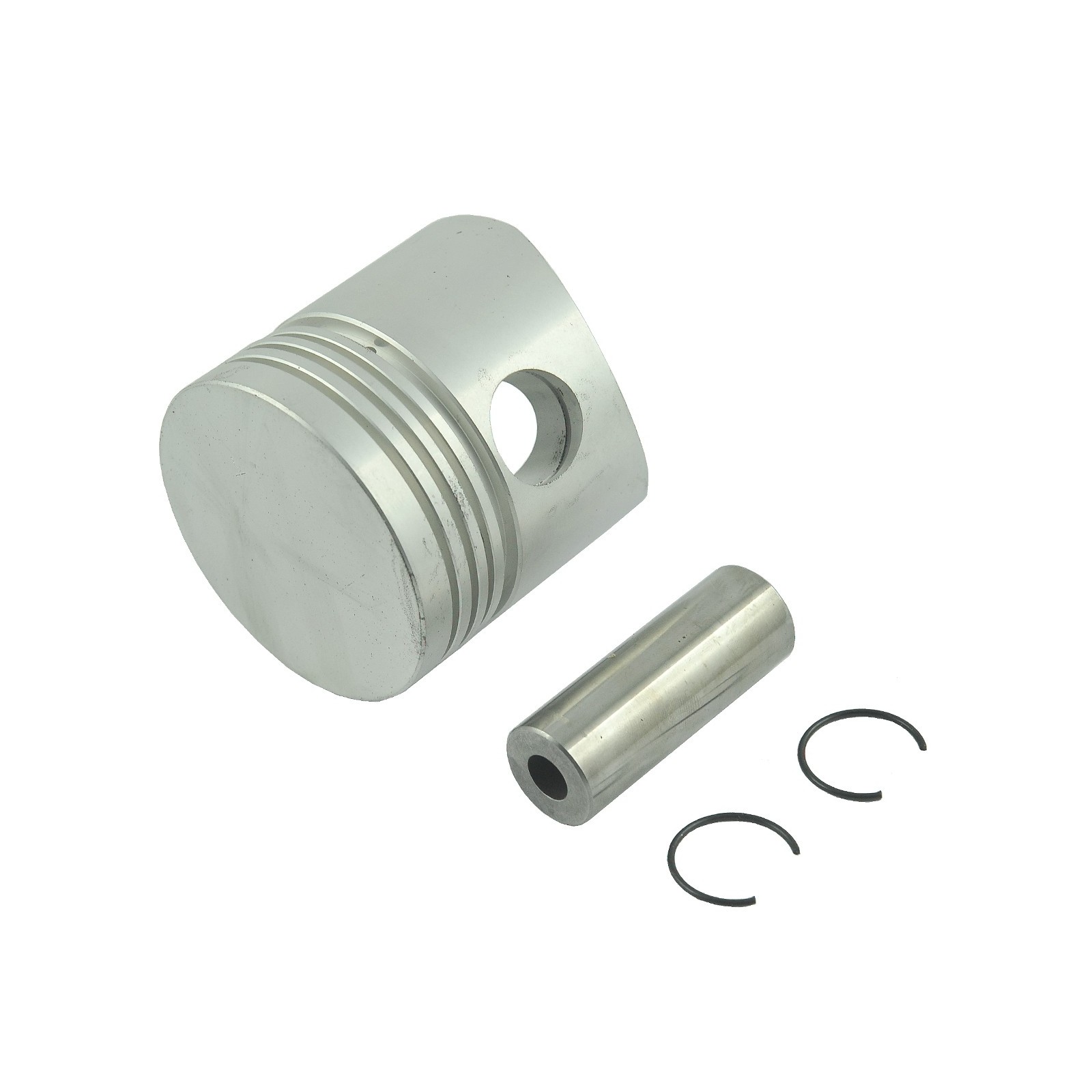

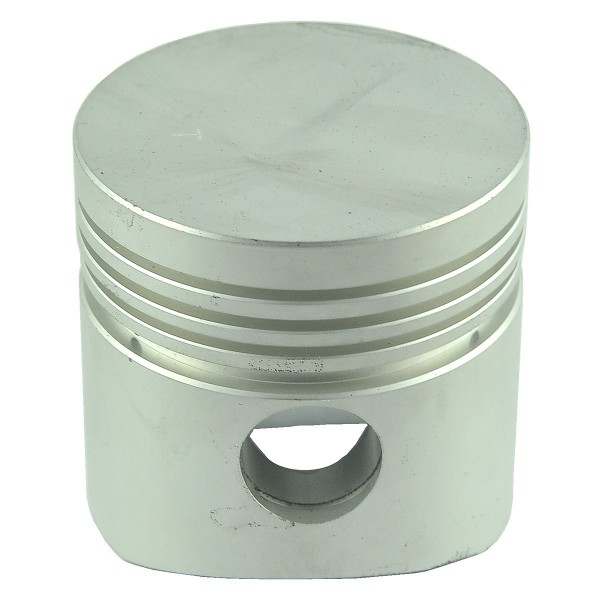

Piston moteur / Ø 75 mm / Yanmar 2TR13 / Yanmar YM155 / YM165 / YM1300

Piston de moteur (segments 6-26-100-64) de diamètre extérieur 76 mm et de hauteur totale 72 mm pour tracteurs Yanmar des séries Yanmar YM155, Yanmar YM165 et Yanmar YM1300 équipés de moteurs Yanmar 2TR13 et autres. Le piston d'un moteur est une pièce mobile qui transforme les gaz et l'énergie générée lors de la combustion en énergie transmise au vilebrequin, et donc en puissance moteur. Le piston est relié au vilebrequin par une bielle, elle-même reliée par un axe. La partie supérieure du piston comporte des canaux annulaires pour le montage des segments, et à l'intérieur se trouve un moyeu permettant la liaison avec la bielle. La tête du piston, appelée calotte, peut avoir une forme différente selon le type de moteur. En raison des conditions de fonctionnement difficiles auxquelles ils sont soumis, les pistons de moteur sont le plus souvent fabriqués en alliages d'aluminium et de silicium.

Dimensions :

• diamètre extérieur : 76 mm,
• hauteur : 64,70 / 72 mm,
• Diamètre du trou d'épingle : 23 mm,
• Diamètre de la broche : 22,90 mm,
• Longueur de la broche : 64 mm,
• distance entre l'extrémité du trou de la goupille et le bord inférieur du piston : 11 mm,
• distance du bord du trou de la goupille au bord supérieur du piston : 31 mm.
• largeur de la gorge du segment (6-26-100-64) à partir du haut du piston : 2,00 / 2,00 / 2,00 / 4,00 mm,
• Numéro de pièce d'origine : 124060-22090,
• numéros de référence : 724060-22722,
• Numéros de pièces : 6-23-100-20.

Modèles de tracteurs :

Yanmar :

• Yanmar YM155,
• Yanmar YM165,
• Yanmar YM1300.

Modèles de moteurs :

Yanmar :

• Yanmar 2TR13.

Magazine : K18:F32

*Les photos sont présentées à titre indicatif seulement et peuvent différer légèrement du produit livré en raison des variations de production au fil des ans.
