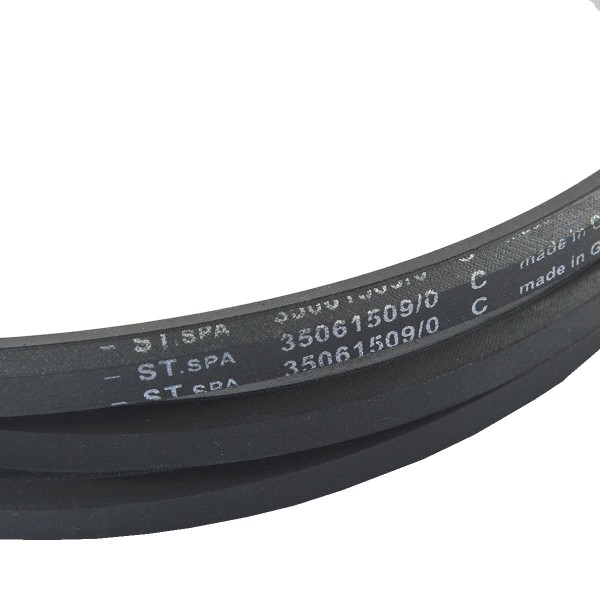

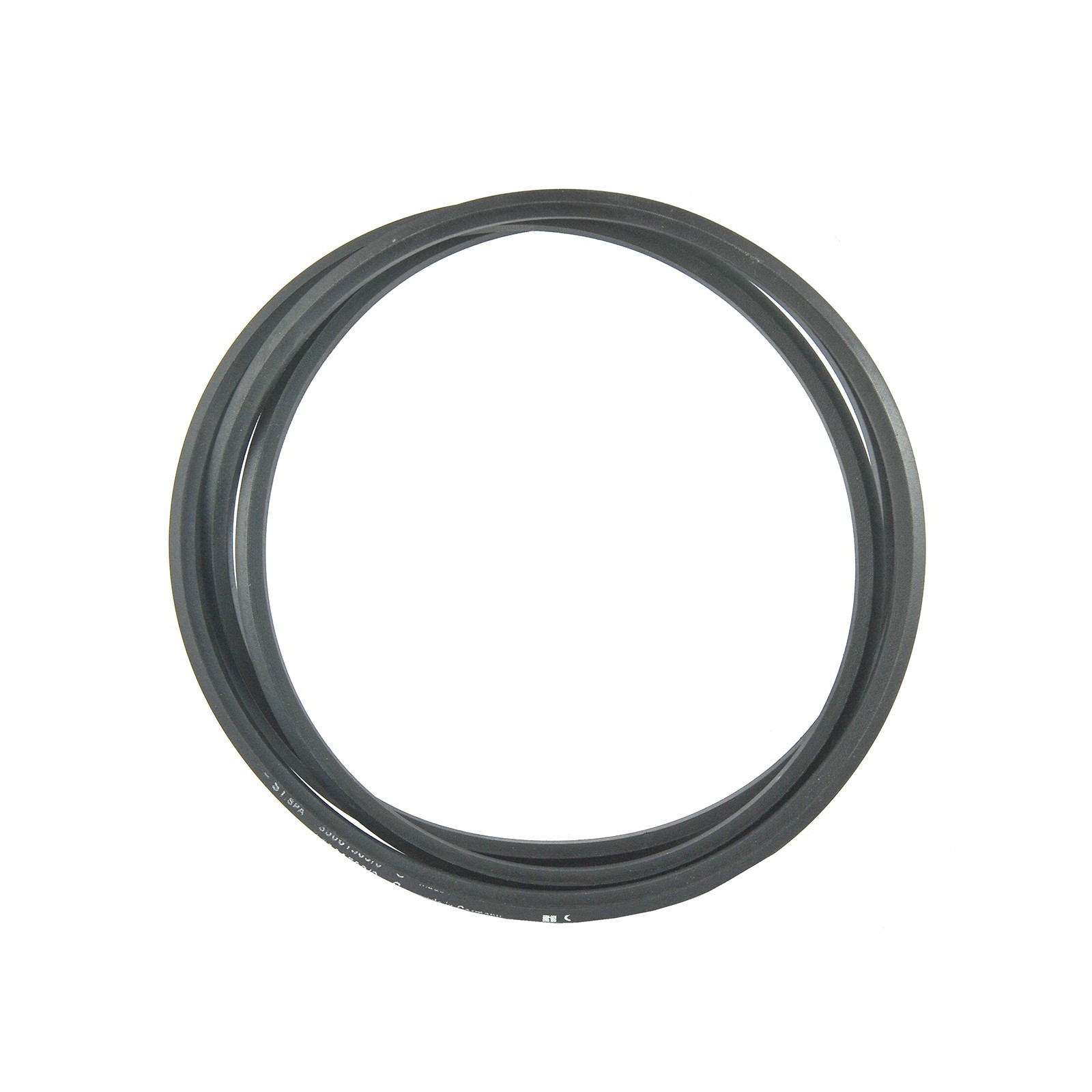

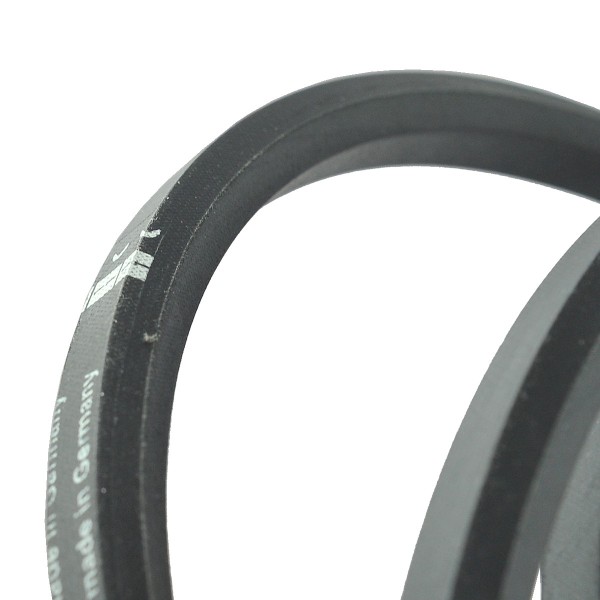

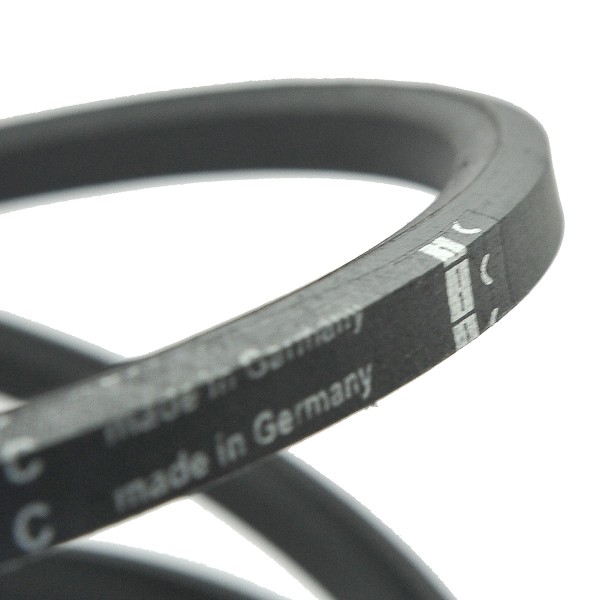

Courroie trapézoïdale AA96 / 13 x 2490 mm / Stiga Estate 3098H/3398H/4098H/4398H/ 135061509/0

Courroie trapézoïdale hexagonale d'entraînement de la tondeuse d'une longueur intérieure de 2438 mm , d'une longueur extérieure de 2530 mm , d'une largeur de 13 mm et d'une hauteur de 11 mm pour tondeuse Stiga Estate 3098H, Stiga Estate 3398H, Stiga Estate 4098H, Stiga Estate 4398H tracteurs avec faucheuse de 980 mm de large et autres.

Comment mesurer une courroie trapézoïdale ?

Une courroie trapézoïdale standard est marquée de deux valeurs de longueur : Ld et Li. La longueur Li est la longueur interne et la longueur Ld est ce qu'on appelle longueur primitive, selon la norme ISO, en termes simples, elle peut être appelée longueur externe, mais c'est la longueur mesurée au point structurel le plus résistant de la courroie. Les marquages des courroies trapézoïdales sont le plus souvent une lettre majuscule de l'alphabet indiquant la section transversale de la courroie (mm) Z, A, B, C, D et la longueur. Les divisions de courroies les plus simples disponibles sur le marché sont les courroies à profil étroit, les courroies classiques, les courroies dentées à profil étroit et les courroies dentées classiques.

Longueur de courroie trapézoïdale Li, Ld ou La ?

• Li - longueur interne,
• Ld /Lp - longueur de pas (mesurée à la hauteur des 3/4 de la section transversale du coin, dimension ISO),
• La - longueur externe.

Dimensions :

• longueur interne (Li) : 2438 mm,
• longueur de pas (Lp) : 2490 mm,
• longueur externe (La) : 2530 mm
• largeur : 13 mm,
• hauteur : 11 mm,
• numéro de pièce : 135061509/0.

Modèles de tondeuses à gazon :

Stiga :

• Stiga Estate 3098H,
• Stiga Domaine 3398H,
• Stiga Domaine 4098H,
• Domaine Stiga 4398H.

Une courroie trapézoïdale est un élément utilisé pour transférer la puissance du moteur ou de la transmission à l'accessoire ou à l'appareil. Les courroies trapézoïdales sont le plus souvent utilisées pour entraîner un alternateur, une pompe à liquide de refroidissement ou un compresseur, et en agriculture, les courroies sont utilisées dans les appareils et accessoires agricoles fonctionnant à des vitesses de rotation élevées. Les courroies trapézoïdales sont les pièces les plus fréquemment usées des machines agricoles en raison du matériau dans lequel elles sont constituées et des dommages résultant des surcharges lors du fonctionnement de la machine. Une courroie trapézoïdale usée doit être remplacée par une neuve dès que possible pour éviter un accident ou des dommages à la machine. Une courroie trapézoïdale mal installée ou un tendeur mal réglé, une tension insuffisante ou excessive sur la courroie trapézoïdale peuvent entraîner une usure plus rapide. Les premiers signes d'usure de la courroie trapézoïdale (par exemple étirement de la courroie) sont une perte de puissance de la machine ou un bruit anormal lors du fonctionnement de l'appareil.
