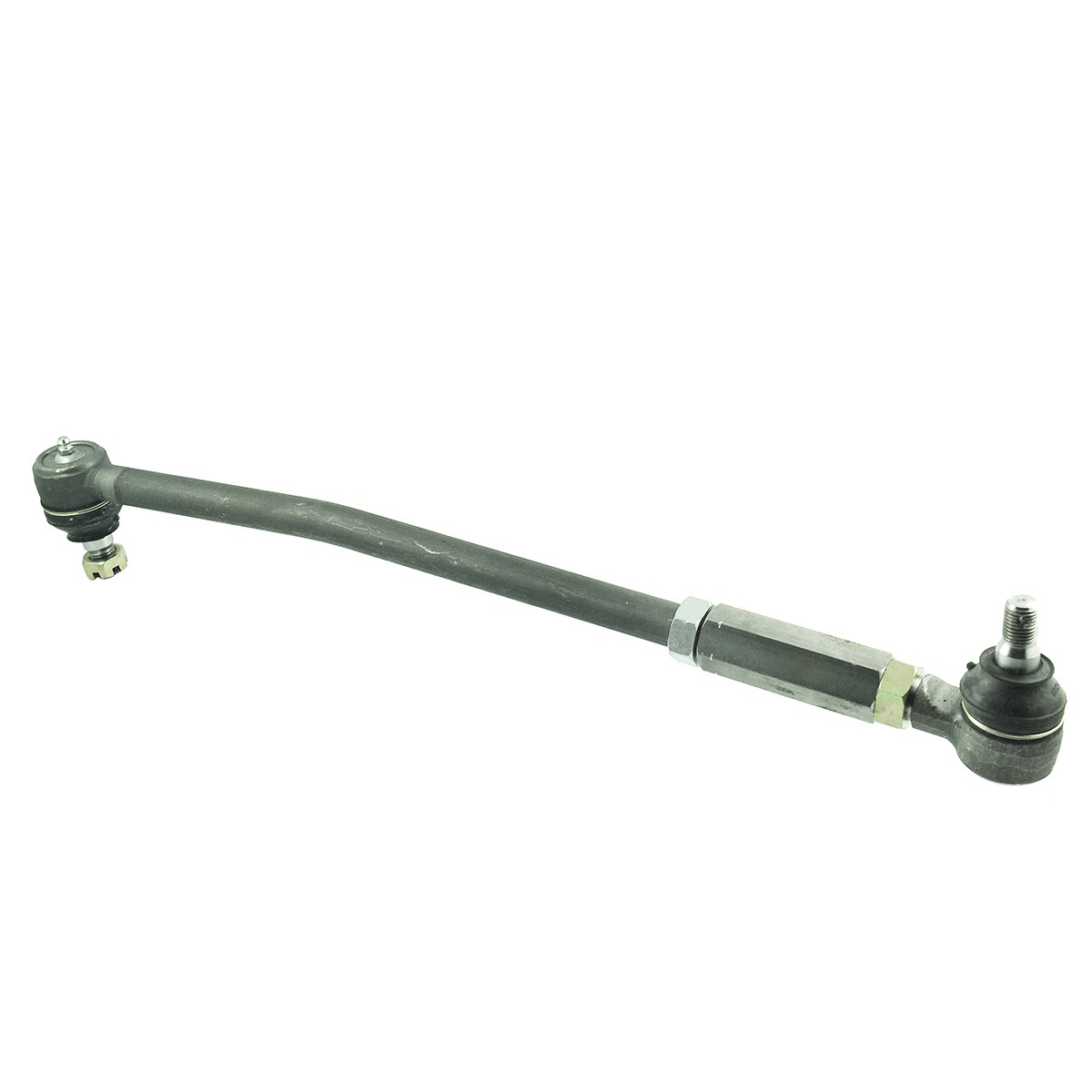

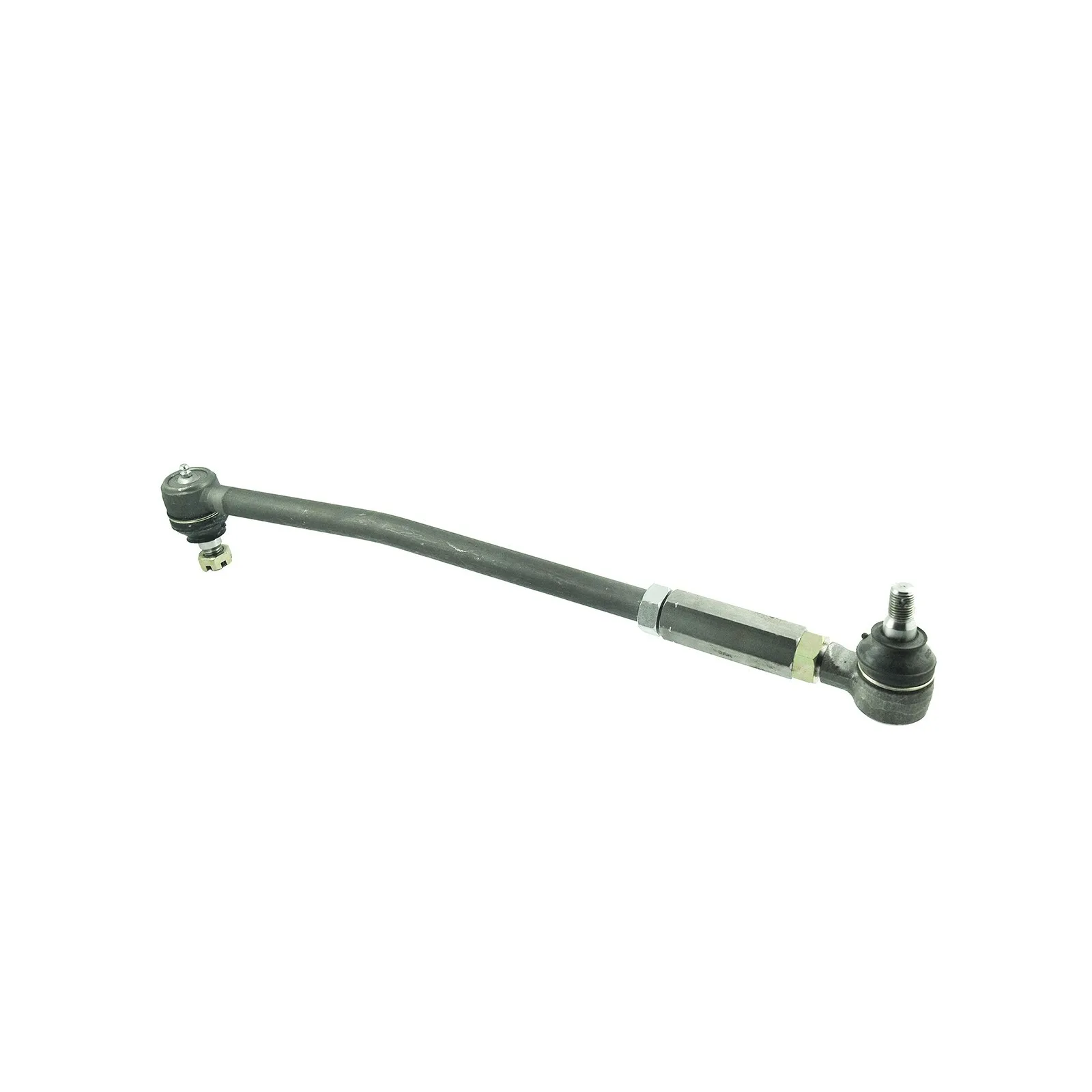

Riadiaca tyč / 540 mm / Kubota L3408

Riadiaca tyč 540 mm (koncovka tyče 6-23-133-18 + koncovka tyče 6-23-133-02 + spojka tyče 5-15-249-06) pre traktory Kubota radu Kubota L3408 a ďalšie.

Hlava spojovacej tyče alebo ťahadlo riadenia s koncami je komponent riadenia, ktorý spája kolesá s prevodovkou riadenia. Správna inštalácia tohto komponentu priamo ovplyvňuje uhol kolesa a následne aj jazdné vlastnosti vozidla. Najčastejšími viditeľnými znakmi potreby výmeny ťahadla riadenia sú vôle v systéme riadenia alebo viditeľné abnormálne opotrebovanie pneumatík. Pamätajte, že dobrý stav koncoviek spojovacej tyče zvyšuje bezpečnosť jazdy a predlžuje životnosť pneumatík.

Tiahlo riadenia má celkovú dĺžku 540 mm s úplne utiahnutou spojovacou skrutkou. Presné rozmery jednotlivých komponentov sú uvedené nižšie.

Rozmery koncov ojnice 6-23-133-02:

• celková dĺžka: 107 mm,
• priemer hlavy: 41 mm,
• dĺžka závitu: 17 / 47 mm,

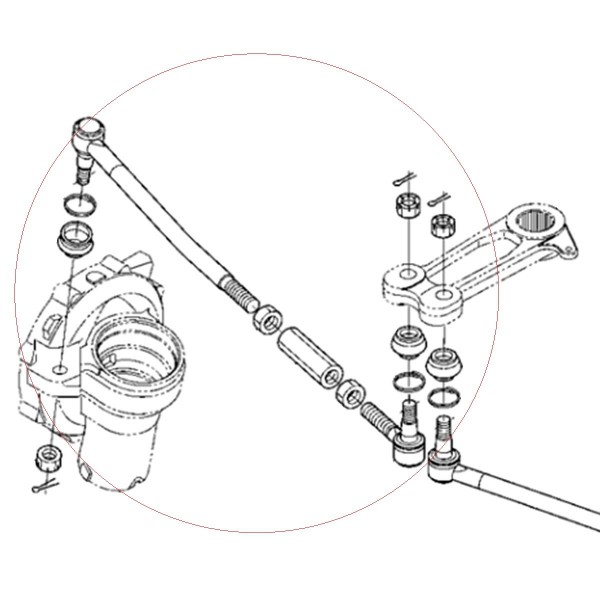

• výška hlavy (pozri výkres): 77 mm,
• výška kužeľa: 44 / 27 mm,
• priemer kužeľa (pozri výkres): 18 / 16,50 mm,
• závit: M13 x 1,5 / M20 x 1,50,
• porovnávacie čísla: 5-23-101-15,
• čísla dielov: 6-23-133-02.

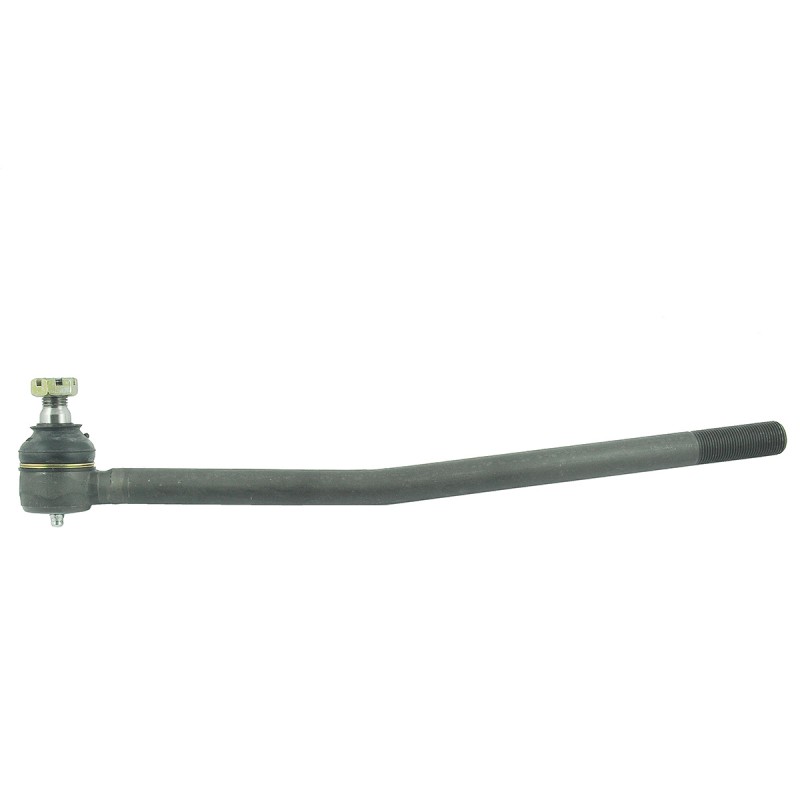

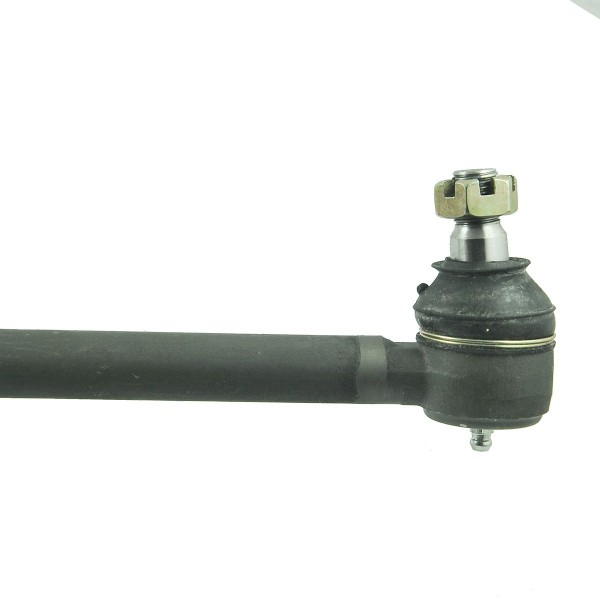

Rozmery koncovky tyče 6-23-133-18:

• celková dĺžka: 430 mm,
• priemer hlavy: 40 mm,
• dĺžka závitu: 15 / 50 mm,
• výška hlavy (pozri výkres): 74 mm,
• výška kužeľa: 42 / 27 mm,
• priemer kužeľa (pozri výkres): 17,80 / 16,30 mm,
• závit: M13 x 1,5 / M20 x 1,50,
• čísla dielov: 6-23-133-18.

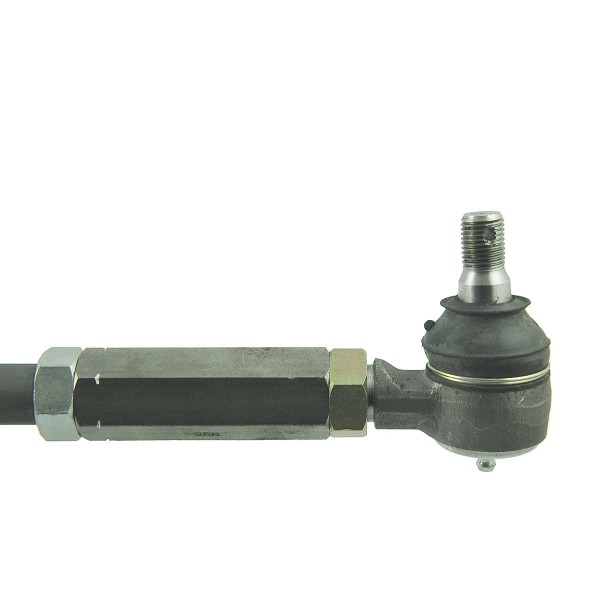

Rozmery tyčového konektora 5-15-249-06:

• dĺžka: 80 mm.
• výška nultého pražca: 12 mm,
• závit: M20 x 1,50,
• veľkosť kľúča: 27.
• originálne čísla dielov: 32570-44720,
• čísla dielov: 5-15-249-06.

Modely traktorov :

• Kubota L3408.

Medzi prvé príznaky opotrebenia hrebeňa riadenia patrí vôľa vo volante, vibrácie volantu a oneskorená reakcia volantu na mierne pohyby volantu. Opotrebovanie alebo poškodenie koncoviek riadiacej tyče je často spôsobené poruchou iných komponentov alebo nesprávnou jazdou a obsluhou traktora.

Časopis: K18:T07

*Fotografie slúžia len na ilustračné účely a môžu sa v detailoch líšiť od dodaného produktu z dôvodu rozdielov vo výrobe v priebehu rokov.
