Cardan 045B - 180 cm / jusqu'à 60 CV

Qu'est-ce qu'une prise de force et comment fonctionne-t-elle ?

L'arbre de transmission de puissance est l'arbre qui transmet l'entraînement. Mouvement rotatif du tracteur à la machine connectée et conçu pour travailler en biais par rapport au tracteur. L'arbre de transmission de puissance est constitué de 2 traverses, de 2 paires de fourches et d'un tube triangulaire télescopique. L'arbre de prise de force est le nom commun de trois types d'arbre :

• arbre de prise de force (PTO) du tracteur
• arbre de transmission de puissance, par exemple tubulaire ou télescopique,
• arbre d'entrée de puissance dans la machine (WPM).

Comment choisir le bon arbre de prise de force ?

L'arbre articulé et télescopique en forme de croix se décline en plusieurs types et est divisé en fonction de la longueur et de la valeur du couple transféré. La valeur minimale du couple est un paramètre qui est le paramètre principal que nous devons suivre lors du choix d'un arbre. La valeur nominale Nm est la valeur de transmission du couple, qui diminue à mesure que l'arbre s'étend au-delà de la valeur spécifiée par le fabricant. La prochaine étape lors de l’achat d’un rouleau consiste à choisir la longueur appropriée. Pour sélectionner l'arbre approprié, mesurez la distance entre l'arbre de prise de force du tracteur et l'arbre de prise de force de la machine, puis mesurez l'arbre de prise de force du centre au centre des joints.

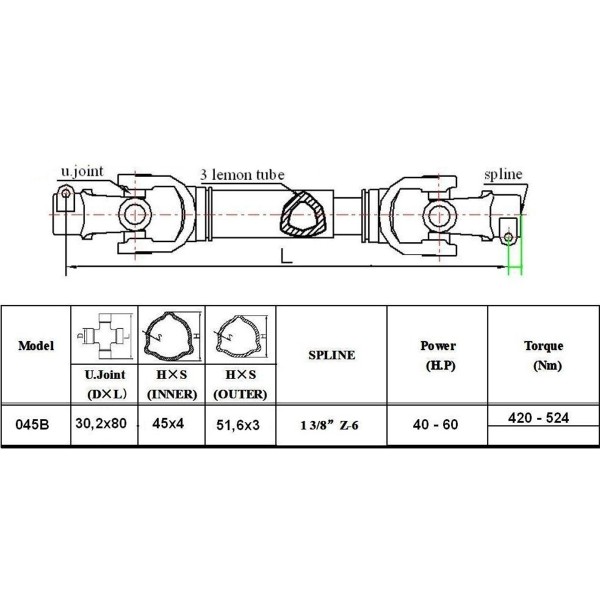

Données techniques :

• longueur totale : 1800 mm,
• puissance transmise jusqu'à 60 CV,
• moment de force jusqu'à 524 Nmm,
• cannelure standard : 6/6 - 1 3/8,
• profil de tuyau triangulaire : 45x4,0 / 51,6x3,0
• joints transversaux avec graisseurs : 30,2x76,
• couverture plastique.

Arbres de prise de force - type 045B - tubulaires, longueur 1800 cm (mesurés d'un bout à l'autre à l'état plié).

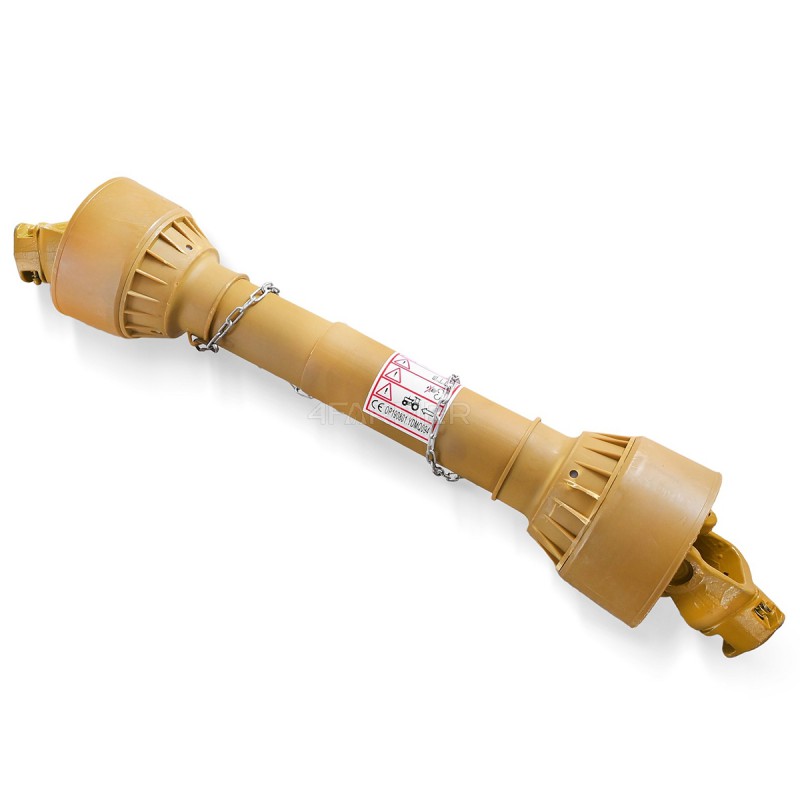

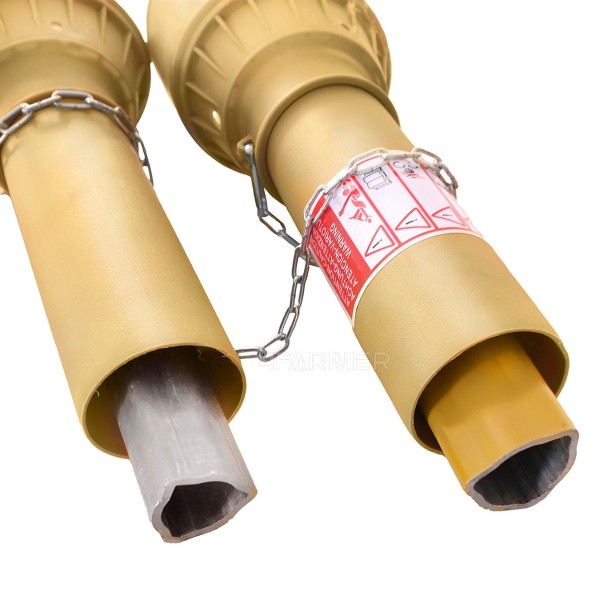

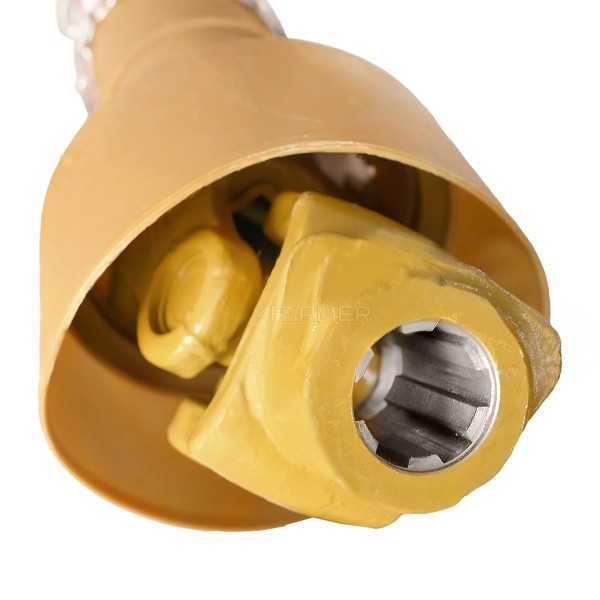

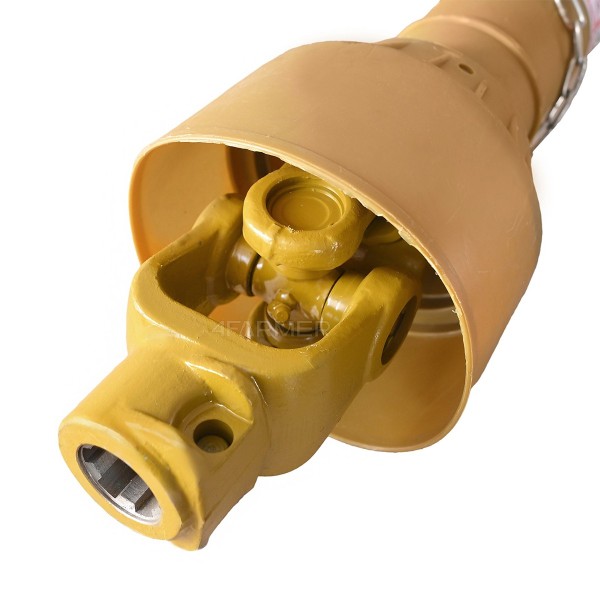

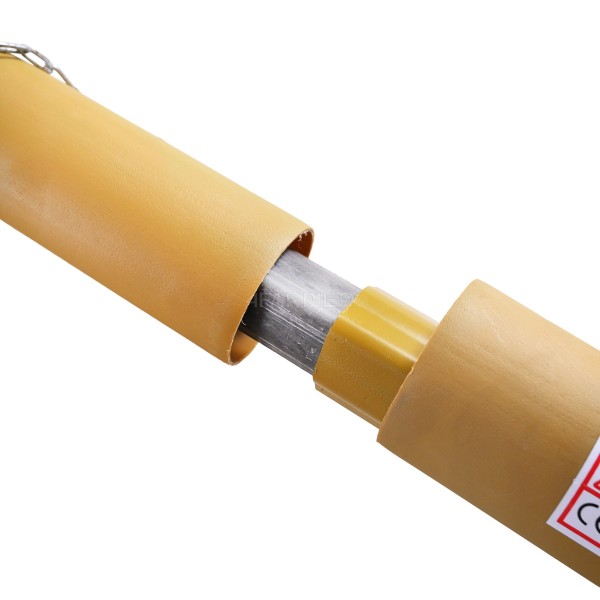

*Les photos d'illustration montrent un modèle de 70 cm.
