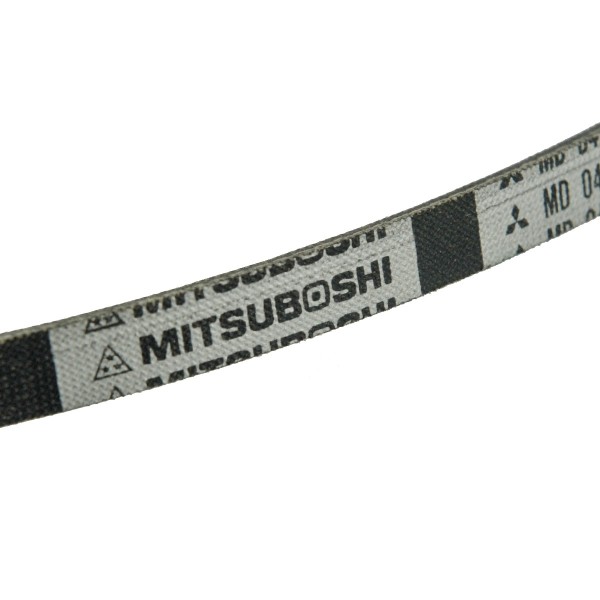

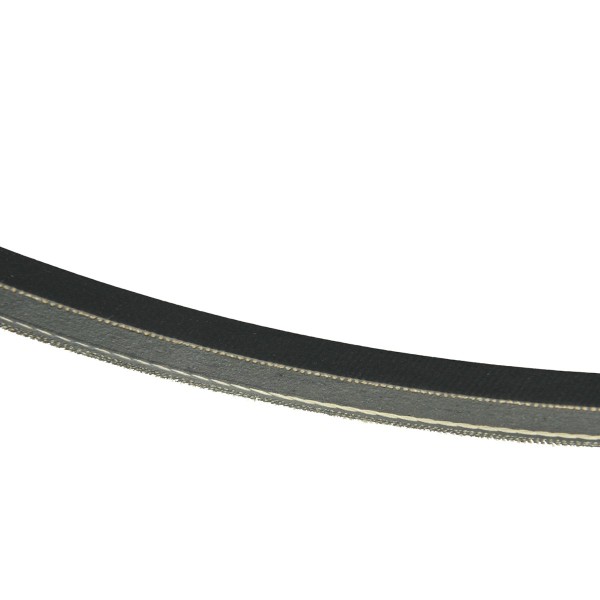

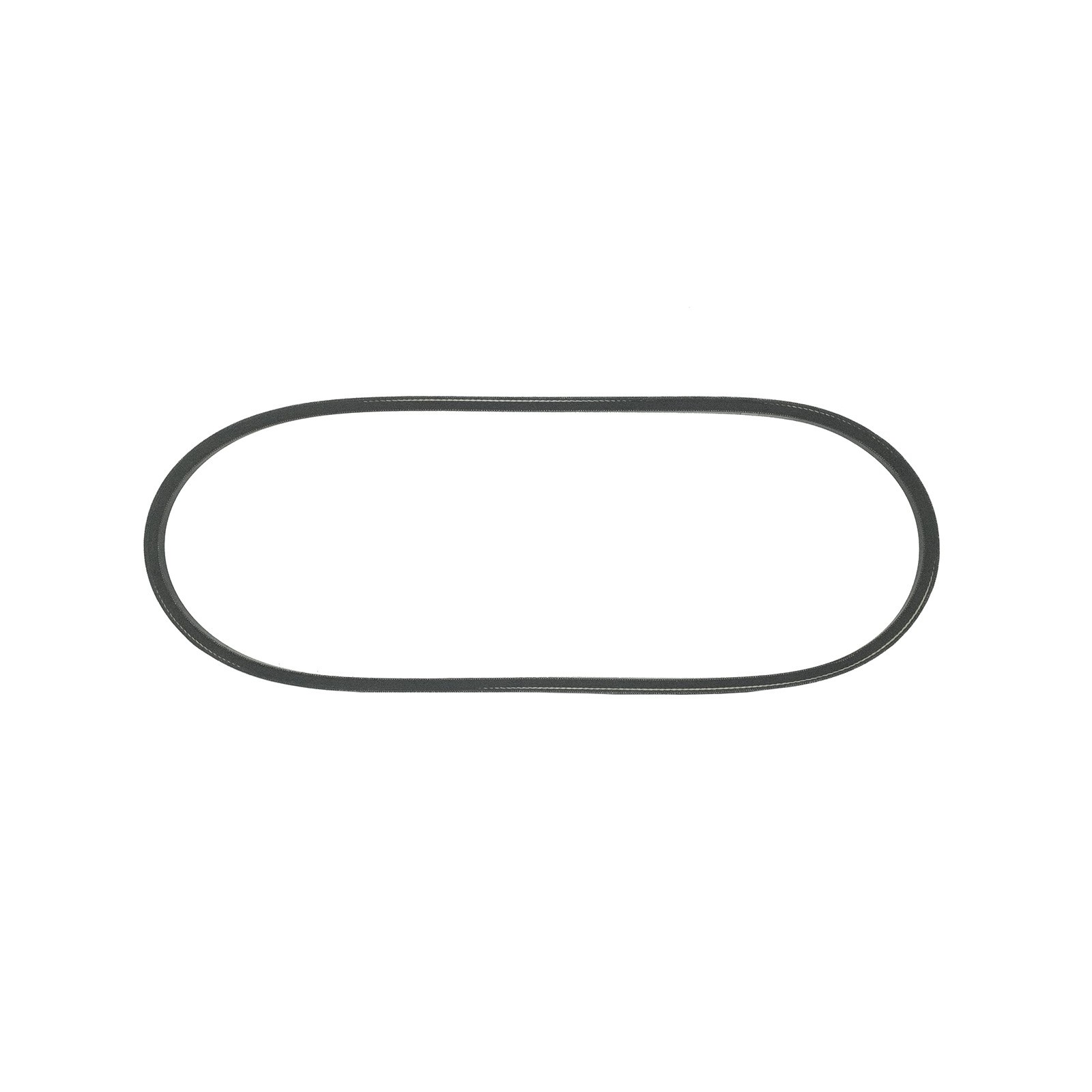

Courroie trapézoïdale avec une longueur externe de 990 mm (Ld) , une longueur interne de 975 mm (Li) et une largeur de 10 mm pour les tracteurs de la série LS Tractor LS MT3.35, LS MT3.40, LS MT3.50, LS MT3.60 et autres pour :

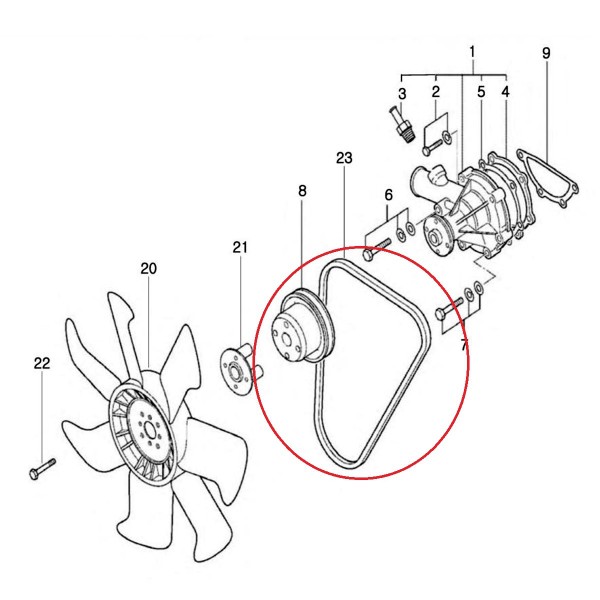

- ventilateur de radiateur,
- pompes à eau.
Comment mesurer une courroie trapézoïdale ?
Une courroie trapézoïdale standard est marquée de deux valeurs de longueur : Ld et Li . La longueur Li est la longueur interne et la longueur Ld est ce qu'on appelle longueur primitive, selon la norme ISO, en termes simples, elle peut être appelée longueur externe, mais c'est la longueur mesurée au point structurel le plus résistant de la courroie. Les marquages des courroies trapézoïdales sont le plus souvent une lettre majuscule de l'alphabet indiquant la section transversale de la courroie (mm) Z, A, B, C, D et la longueur. Les divisions de courroies les plus simples disponibles sur le marché sont les courroies à profil étroit, les courroies classiques, les courroies dentées à profil étroit et les courroies dentées classiques.
Longueur de courroie trapézoïdale Li, Ld ou La ?
- Li - longueur interne,
- Ld /Lp - longueur de pas (mesurée à la hauteur des 3/4 de la section transversale du coin, dimension ISO),
- La - longueur externe.
Dimensions :
- longueur de pas (Ld) : 990 mm,
- longueur interne (Li) : 975 mm,
- largeur : 10 mm.
- hauteur :: 6,50 mm,

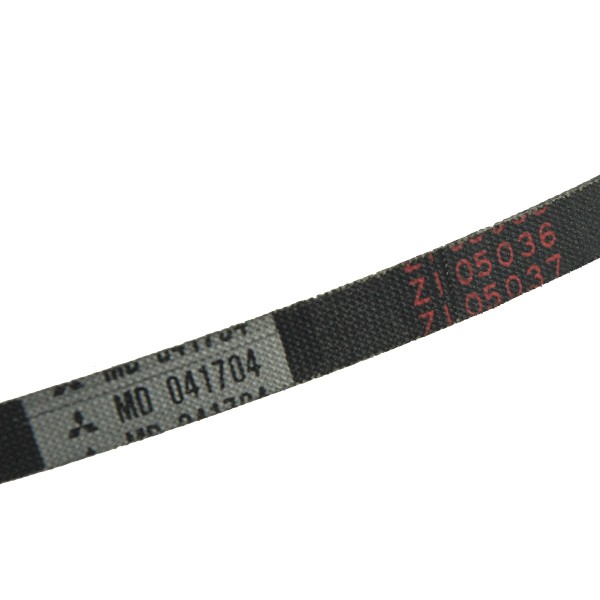

- Numéro de pièce : MD041704, 40346865, 40055759.
Modèles de tracteurs :
Tracteur LS :
Modèles de moteurs :
Mitsubishi :
- Mitsubishi S3L2,
- Mitsubishi S4L2,
Une courroie trapézoïdale est un élément utilisé pour transférer la puissance du moteur ou de la transmission à l'accessoire ou à l'appareil. Le plus souvent, les courroies trapézoïdales sont utilisées pour entraîner un alternateur, une pompe à liquide de refroidissement ou un compresseur, et dans l'agriculture, les courroies sont utilisées dans les appareils et accessoires agricoles fonctionnant à des vitesses de rotation élevées. Les courroies trapézoïdales sont les pièces les plus fréquemment usées des machines agricoles en raison du matériau dans lequel elles sont constituées et des dommages résultant des surcharges lors du fonctionnement de la machine. Une courroie trapézoïdale usée doit être remplacée par une neuve dès que possible pour éviter un accident ou des dommages à la machine.
Magasin : L01:M25:S08.
*Les photos sont uniquement à des fins d'illustration et peuvent différer en détail du produit livré en raison des différences de production au fil des années.
