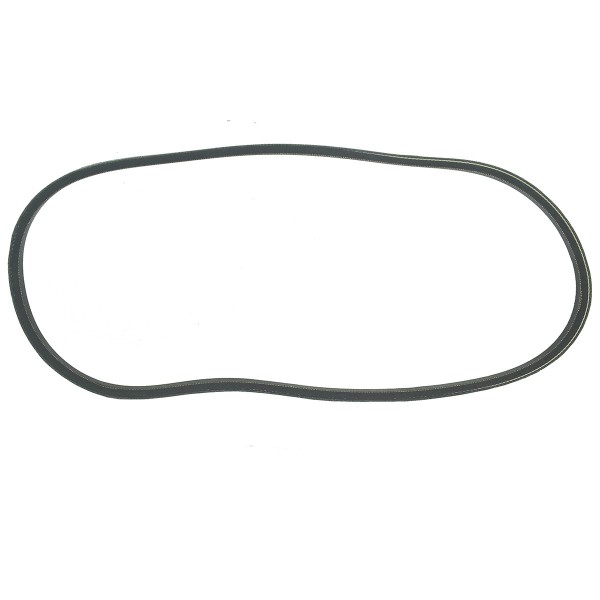

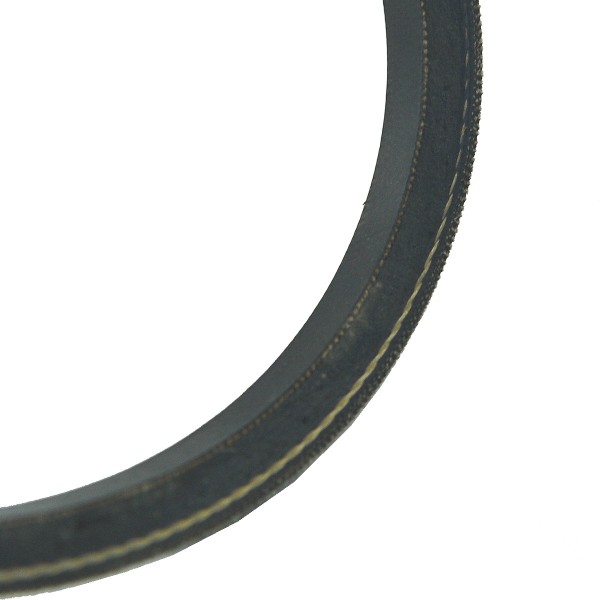

Courroie de ventilateur / 1083 La / Kubota B1700 / GL23 / L3200 / M4800 / D1403 / D1703 / D1903 / V1903 / V2203 / 15469-97010

Courroie trapézoïdale de pompe à eau (poulie 5-20-102-49, TC403-74250, ventilateur 6-14-201-01, ANT-103348, 34070-16210) pour tracteurs de la marque Kubota, séries Kubota B1700, Kubota GL23, Kubota L3200, Kubota M4800 avec moteurs Kubota D1403, Kubota D1703, Kubota V1903, Kubota V2003, Kubota V2203 et autres.

Une courroie trapézoïdale standard est repérée par deux valeurs de longueur, Ld et Li. La longueur Li est la longueur intérieure et la longueur Ld est la longueur dite primitive ; selon la norme ISO, en simplifiant beaucoup, on peut l'appeler longueur extérieure, mais c'est la longueur mesurée à l'endroit le plus résistant de la courroie sur le plan de la construction. La désignation d'une courroie trapézoïdale se compose le plus souvent d'une lettre majuscule de l'alphabet indiquant la section de la courroie (mm) Z, A, B, C, D et de la longueur. La classification la plus simple des courroies que l'on trouve dans le commerce est la suivante : courroies à profil étroit, classiques, à profil étroit crantées et classiques crantées.

Longueur de la courroie trapézoïdale : Li, Ld ou La ?

• Li - longueur intérieure,
• Ld/Lp - longueur primitive (mesurée aux 3/4 de la hauteur de la section du trapèze, cote ISO),
• La - longueur extérieure.

Dimensions :

• longueur intérieure (Li) : 1030 mm,
• longueur primitive (Lp) : 1054 mm,
• longueur extérieure (La) : 1083 mm,
• largeur : 13 mm,
• hauteur : 8 mm,
• numéros de référence : ANT-101296, 6-25-120-01A, 6-25-130-01,

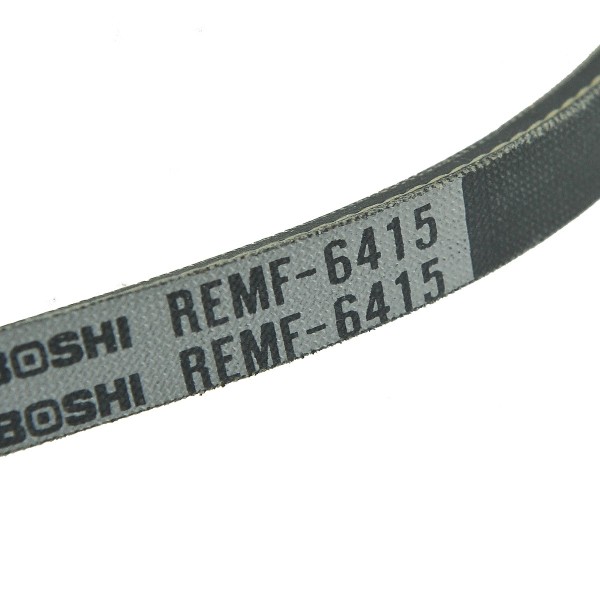

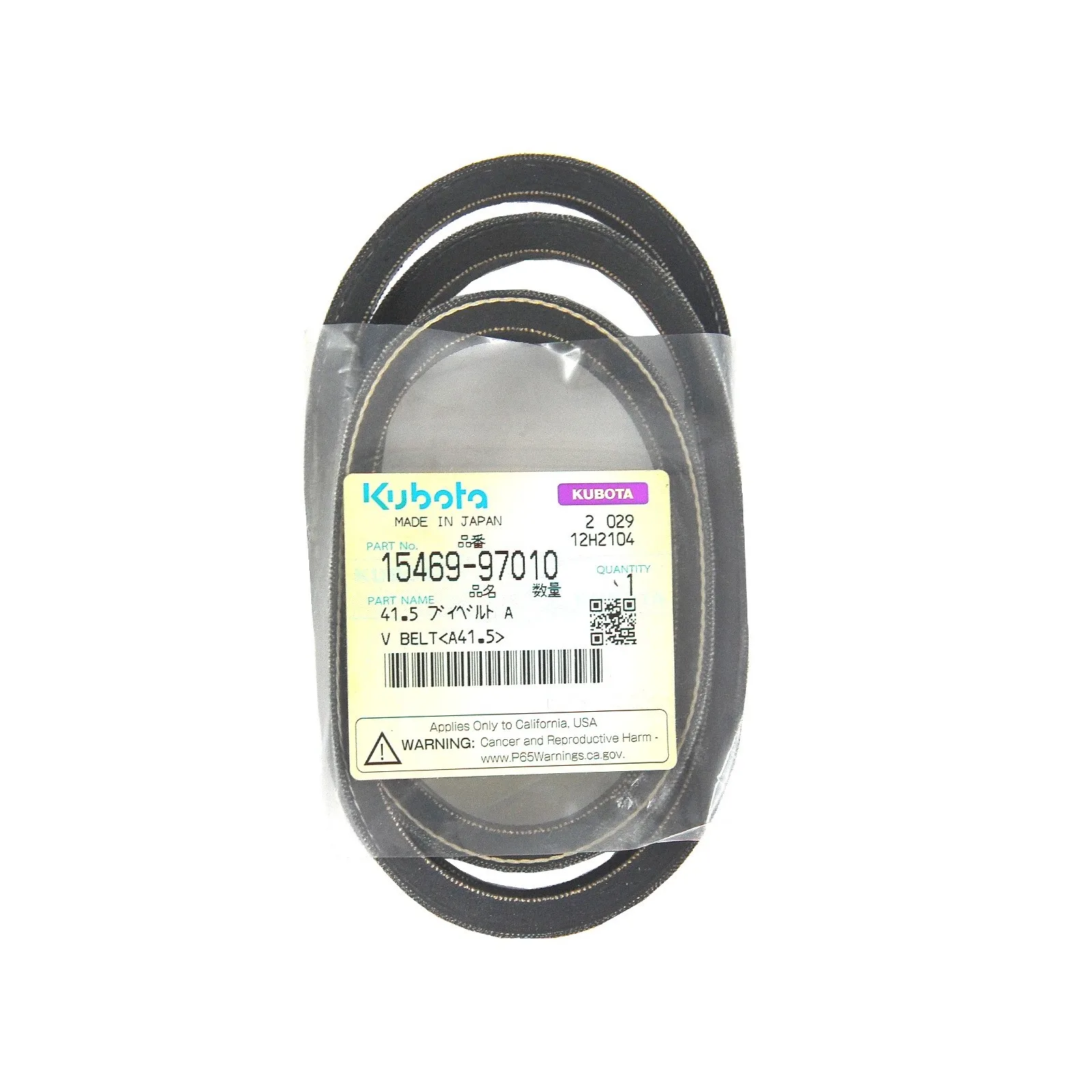

• numéros de pièce : REMF-6415, 15469-97010.

Modèles de tracteurs :

Kubota :

• Kubota B1700,
• Kubota GL23,
• Kubota L3200,
• Kubota M4800.

Modèle de moteur :

Kubota :

• Kubota D1403,
• Kubota D1703,
• Kubota V1903,
• Kubota V2003,
• Kubota V2203.

La courroie trapézoïdale est un élément qui sert à transmettre l'entraînement du moteur ou de la transmission à un accessoire ou à un appareil. Les courroies trapézoïdales sont le plus souvent utilisées pour entraîner l'alternateur, la pompe de liquide de refroidissement ou le compresseur, et en agriculture, des courroies sont employées dans des appareils et accessoires soumis à de grandes vitesses de rotation. Les courroies trapézoïdales comptent parmi les pièces des machines agricoles qui s'usent le plus, en raison du matériau dont elles sont faites ainsi que des dommages dus aux surcharges pendant le fonctionnement de la machine. Une courroie trapézoïdale usée doit être remplacée le plus rapidement possible par une neuve afin d'éviter un accident ou un endommagement de la machine. Une courroie trapézoïdale mal montée ou un tendeur mal réglé, ainsi qu'une tension de courroie trop faible ou trop forte, peuvent entraîner une usure plus rapide. Les premiers signes d'usure de la courroie trapézoïdale (par ex. l'allongement de la courroie) sont une baisse de puissance de la machine ou un bruit anormal pendant le fonctionnement de l'appareil.

Entrepôt :
K18:B19:S04

*Les photos sont données à titre indicatif et peuvent différer dans les détails du produit livré en raison de l'évolution de la production au fil des années.
