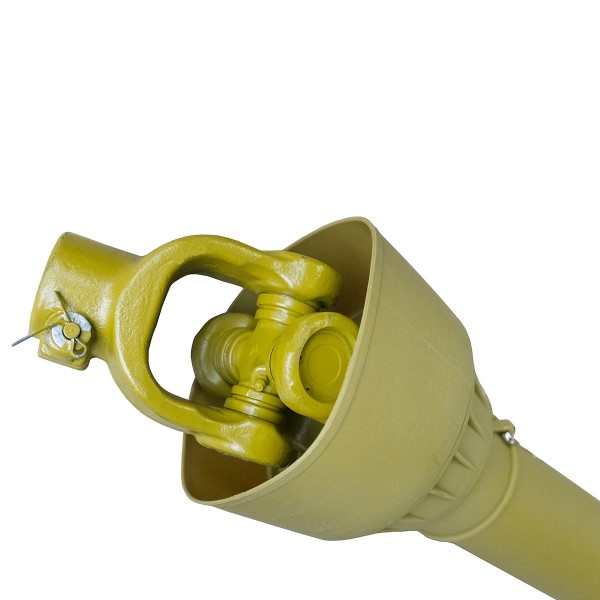

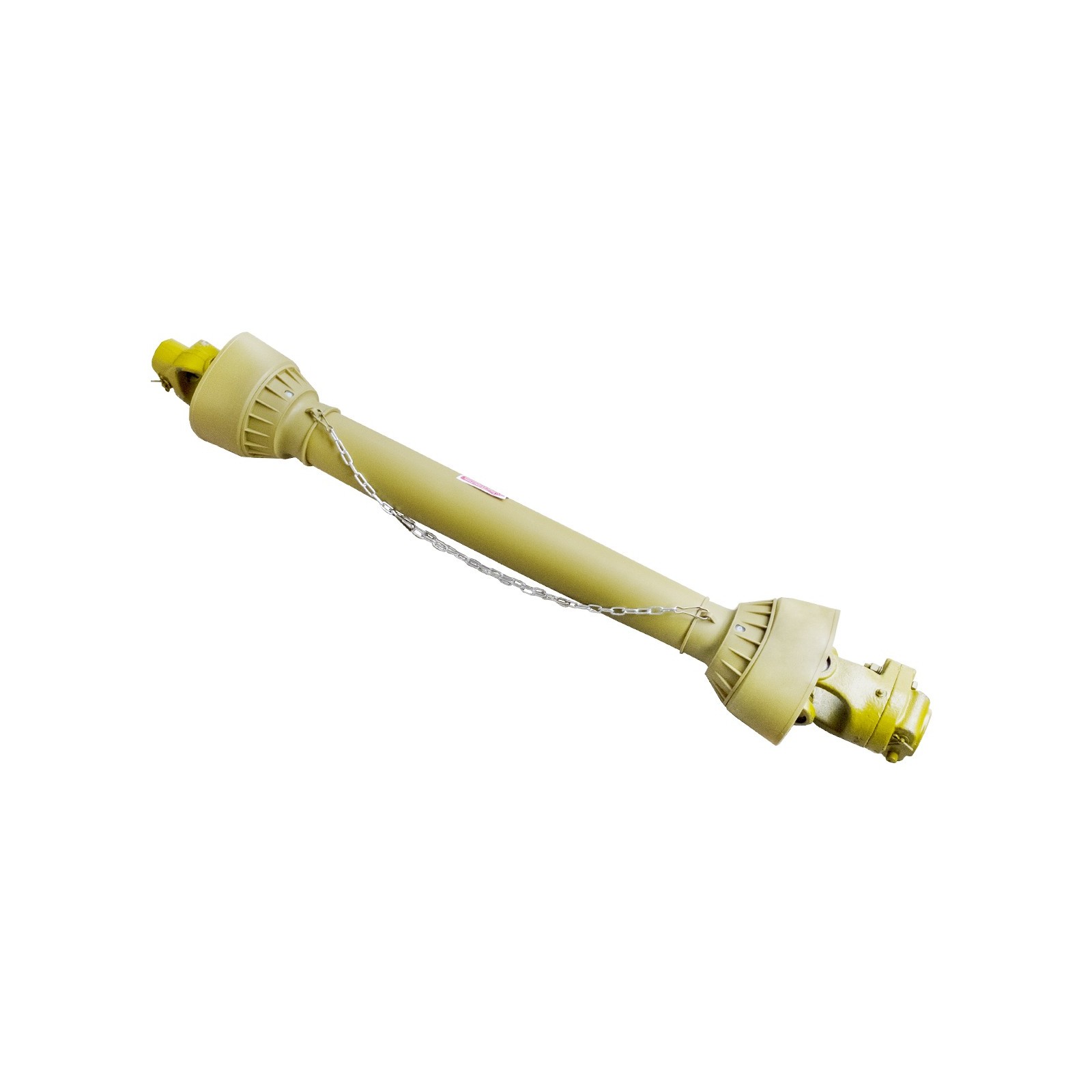

Arbre de prise de force (transmission) PTO / 65-100 CV / 1100 mm / 065B/LF-110

Qu'est-ce qu'une prise de force et comment fonctionne-t-elle ?

L'arbre de transmission de puissance est l'arbre qui transmet l'entraînement. Mouvement rotatif du tracteur à la machine connectée et est conçu pour travailler en biais par rapport au tracteur. L'arbre de transmission de puissance est constitué de 2 traverses, de 2 paires de fourches et d'un tube triangulaire télescopique. L'arbre de prise de force est le nom commun de trois types d'arbre :

• arbre de prise de force (PTO) du tracteur,
• arbre de transmission de puissance, par exemple tubulaire ou télescopique,
• arbre d'entrée de puissance dans la machine (WPM).

Comment choisir le bon arbre de prise de force ?

L'arbre articulé et télescopique en forme de croix se décline en plusieurs types et est divisé en fonction de la longueur et de la valeur du couple transféré. La valeur minimale du couple est un paramètre qui est le paramètre principal que nous devons suivre lors du choix d'un arbre. La valeur nominale Nm est la valeur de transmission du couple qui diminue à mesure que l'arbre s'étend au-delà de la valeur spécifiée par le constructeur. La prochaine étape lors de l’achat d’un rouleau consiste à choisir la longueur appropriée. Pour sélectionner l'arbre approprié, mesurez la distance entre l'arbre de prise de force du tracteur et l'arbre de prise de force de la machine, puis mesurez l'arbre de prise de force du centre au centre des joints.

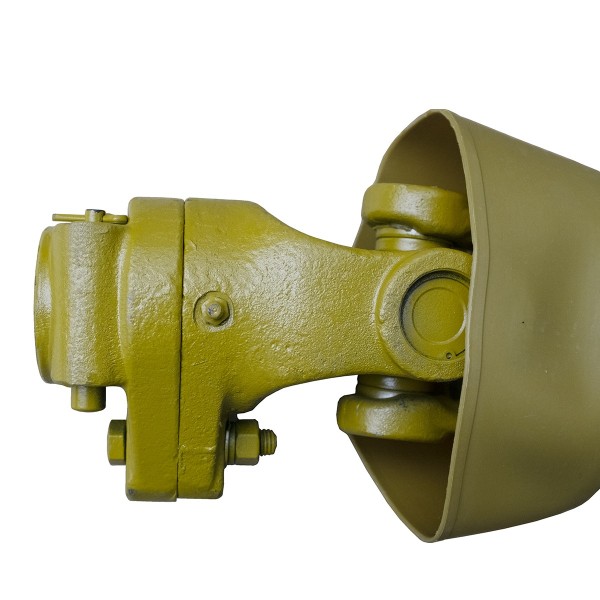

Protection d'arbre de prise de force 065B/LF-110 - cale Snappy.

La cale cassable de l'arbre de prise de force est un élément qui protège la machine et l'arbre lui-même contre les dommages lorsque le tracteur travaille avec la machine. La cale de rupture est un élément supplémentaire, une extension de la cannelure, qui se fixe à l'aide d'une vis. Lorsque la machine se bloque, la force de rotation élevée brise la vis de montage. L'arbre continue de tourner mais ne transmet plus de couple à la machine. Réparer une cale cassée implique l'installation d'une nouvelle vis.

Dimensions :

• longueur totale : 1100 mm,
• longueur de croix à croix : 830 mm,

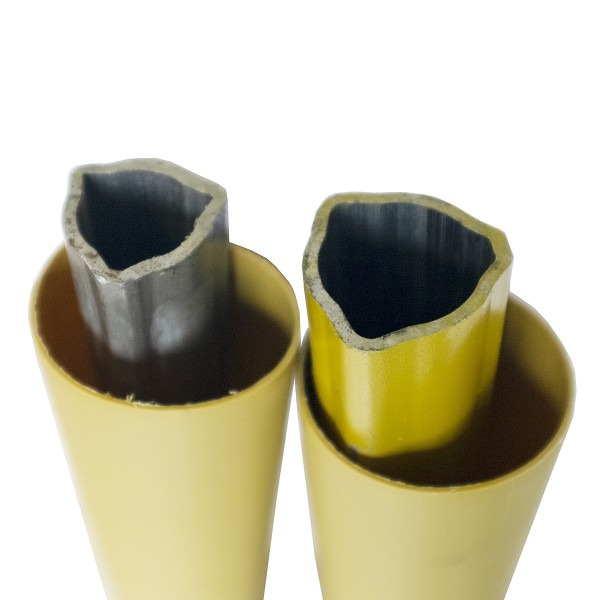

• diamètre du tuyau : 44,70 x 4 / 53,60 x 3,80 (section triangulaire),

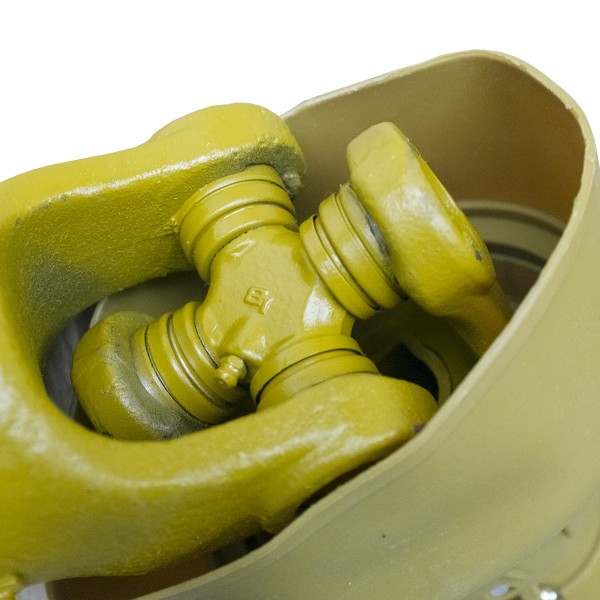

• dimensions des croix : Ø 35 / 98 x 98 mm (largeur),

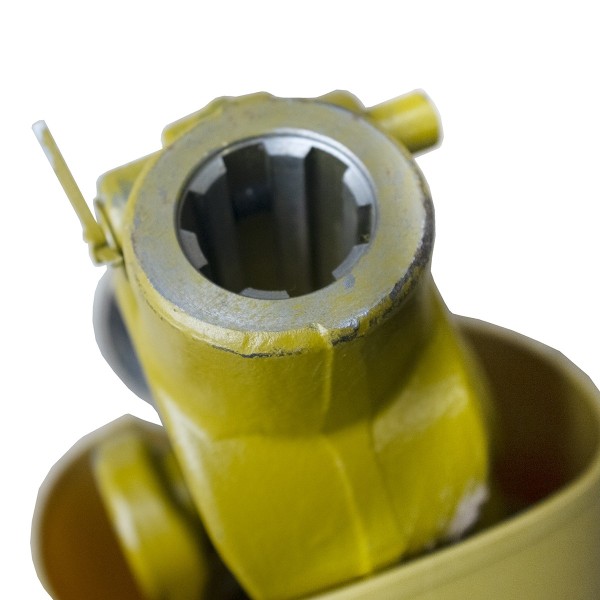

• multi-coin. 1-1/8 pouce, 35 mm (mesuré entre les dents du coupeur), 30 mm (mesuré avec les dents du coupeur),
• nombre de dents : 6T / 6T,
• couple : 1000 - 1300 Nm,
• puissance tracteur recommandée : de 65 à 100 CV ,
• poids : 10 kg.

L'arbre de transmission de puissance avec une clavette sécable 065B peut être raccourci en raccourcissant les deux parties du tuyau de la même longueur.

L'arbre de transmission de puissance à clavette sécable, type 065B-LF, est disponible en 8 tailles

• Arbre de prise de force 065B-LF80
• Arbre de prise de force 065B-LF90
• Arbre de prise de force 065B-LF100
• Arbre de prise de force 065B-LF110
• Arbre de prise de force 065B-LF120
• Arbre de prise de force 065B-LF130
• Arbre de prise de force 065B-LF150
• Arbre de prise de force 065B-LF200
