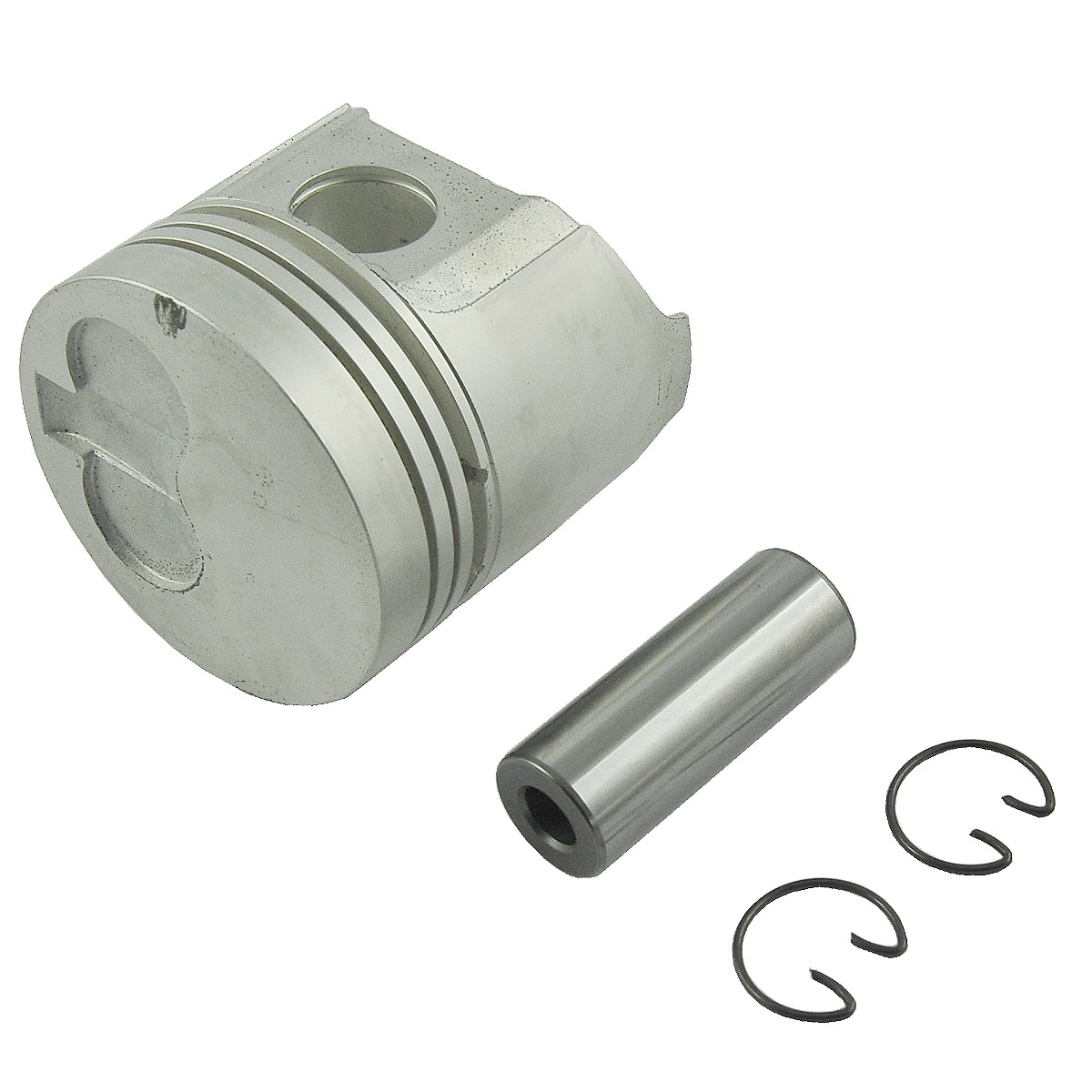

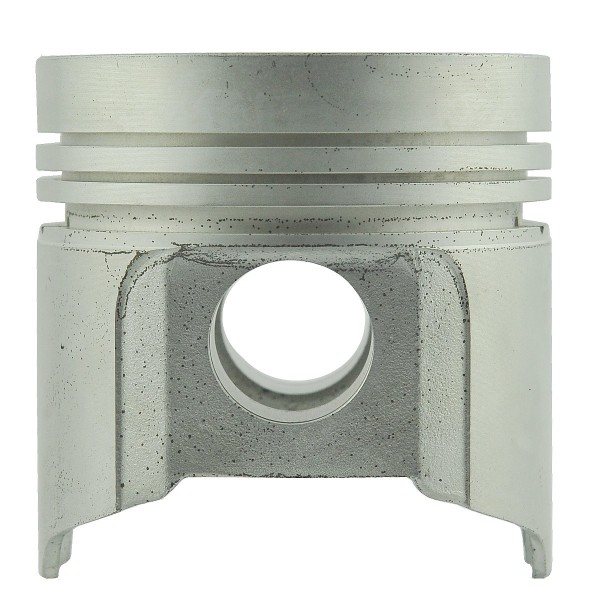

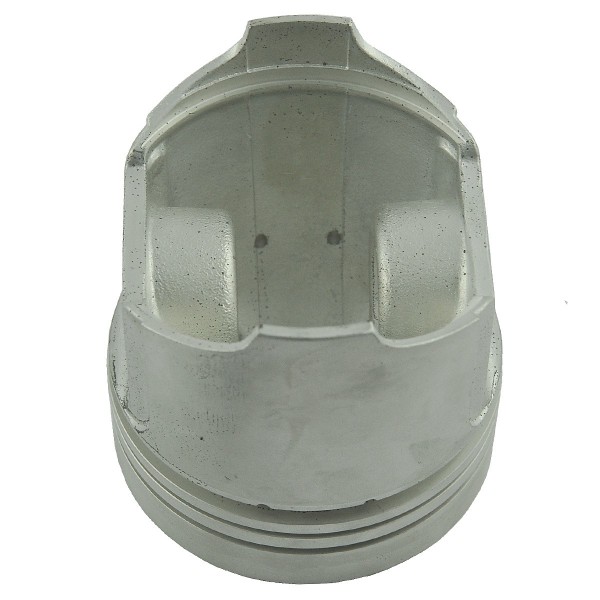

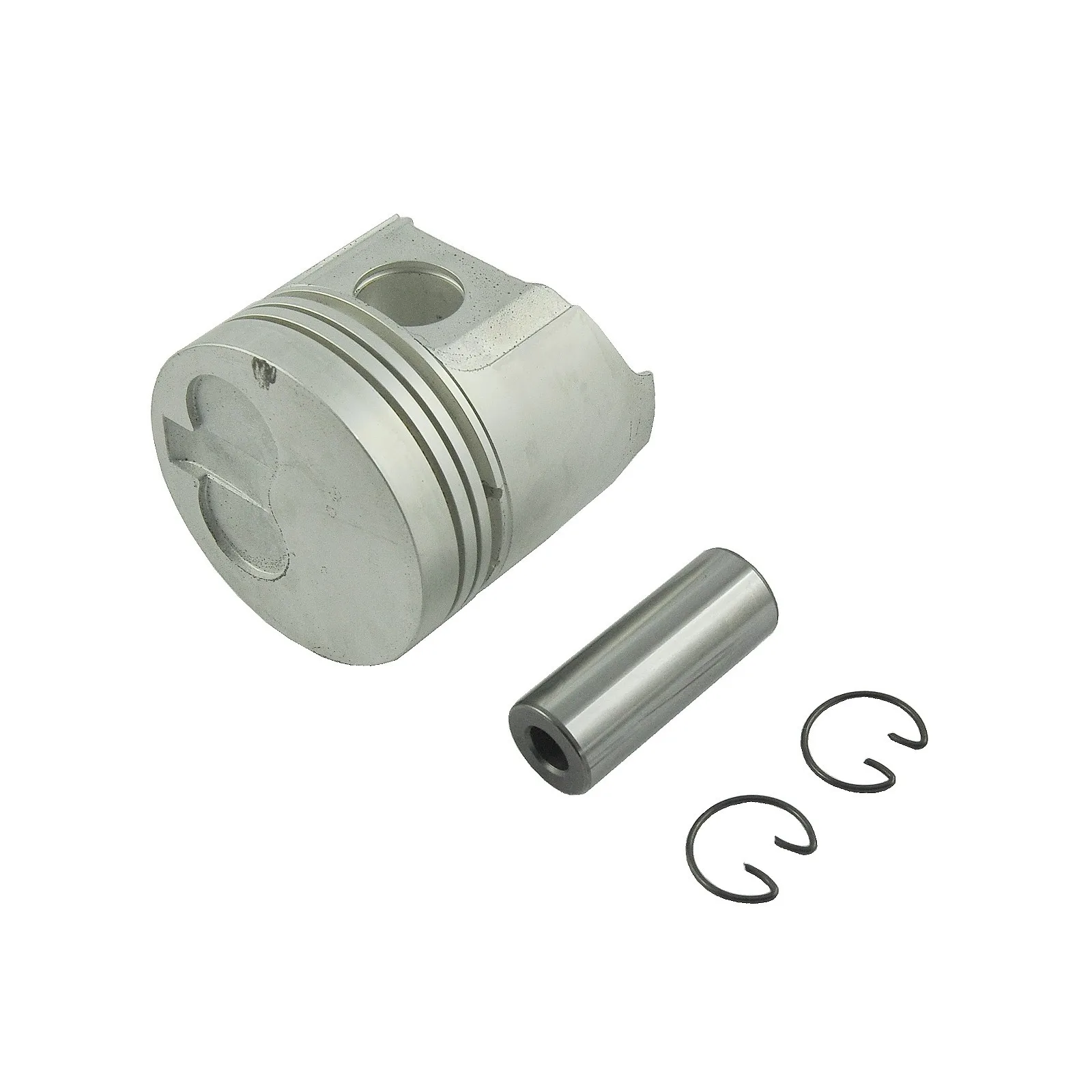

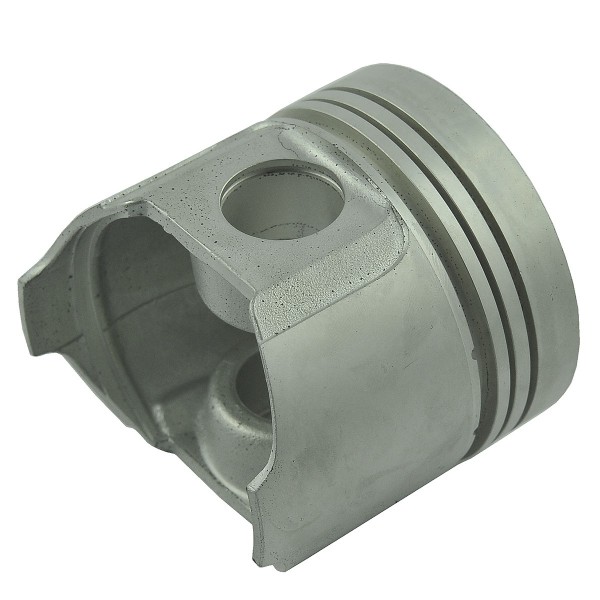

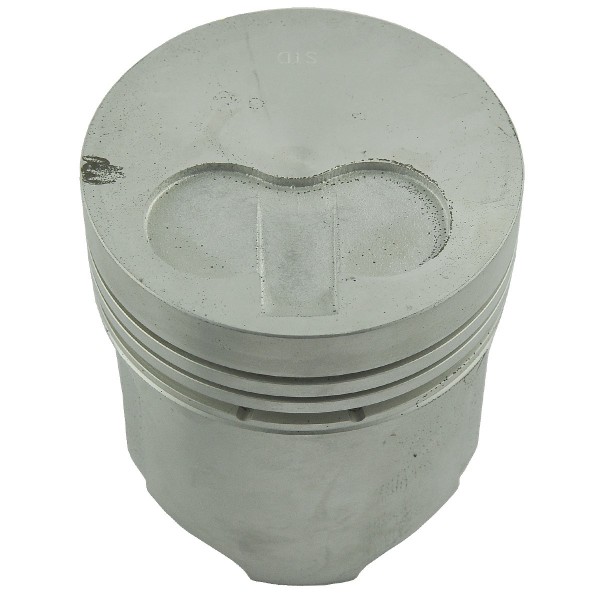

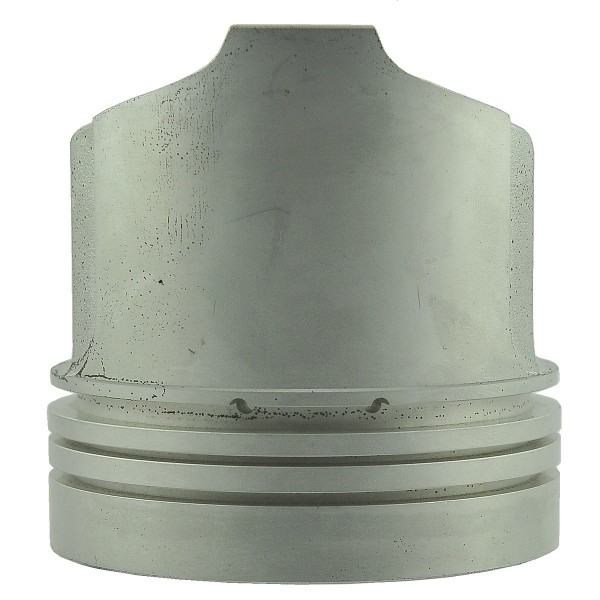

Pistón de motor / Shibaura P19F / P21F / Shibaura J843 / 84 mm / STD

Pistón de motor con un diámetro exterior de 84 mm y una altura total de 83 mm para tractores Shibaura de la serie Shibaura P19F, Shibaura P21F con motores Shibaura J843 y otros. El pistón del motor es un elemento móvil encargado de convertir la energía producida durante la combustión en movimiento del cigüeñal. El pistón está conectado al cigüeñal mediante un componente llamado biela con conexiones de pasador. En la parte superior del pistón hay canales anulares para el montaje de los anillos del pistón, en el interior hay un cubo para la conexión a la biela. En la parte superior se encuentra el llamado. parte inferior, que puede tener una forma diferente dependiendo del tipo de motor. Debido a que funcionan en condiciones muy difíciles, los pistones de los motores suelen estar hechos de aleaciones de aluminio y silicio.

Dimensiones :

• diámetro: 84 mm (estándar),
• altura: 64 / 83,50 mm.
• Diámetro del orificio del pasador: 24,90 mm.
• Distancia desde el extremo del orificio del pasador hasta el borde inferior del pistón: 8,80 mm.
• Distancia desde el borde del orificio del pasador hasta la parte superior del pistón: 31,30 mm.
• Ancho de las ranuras de los anillos desde la parte superior del pistón: 2 / 1,5 / 4,00 mm.
• Profundidad del asiento de la válvula: 2,00 / 3,50 mm.
• números de pieza originales: 11501-6560, 11501-6710, SBA115016560, SBA115016710,
• números de pieza: 5-23-201-43.

Modelos de tractores :

Shibaura :

• Shibaura P19F,
• Shibaura P21F.

Modelo de motor :

Shibaura :

• Shibaura J843.

Revista : M01:A44

*Las fotografías son sólo para fines ilustrativos y pueden diferir en detalles del producto entregado debido a las diferencias en la producción a lo largo de los años.
