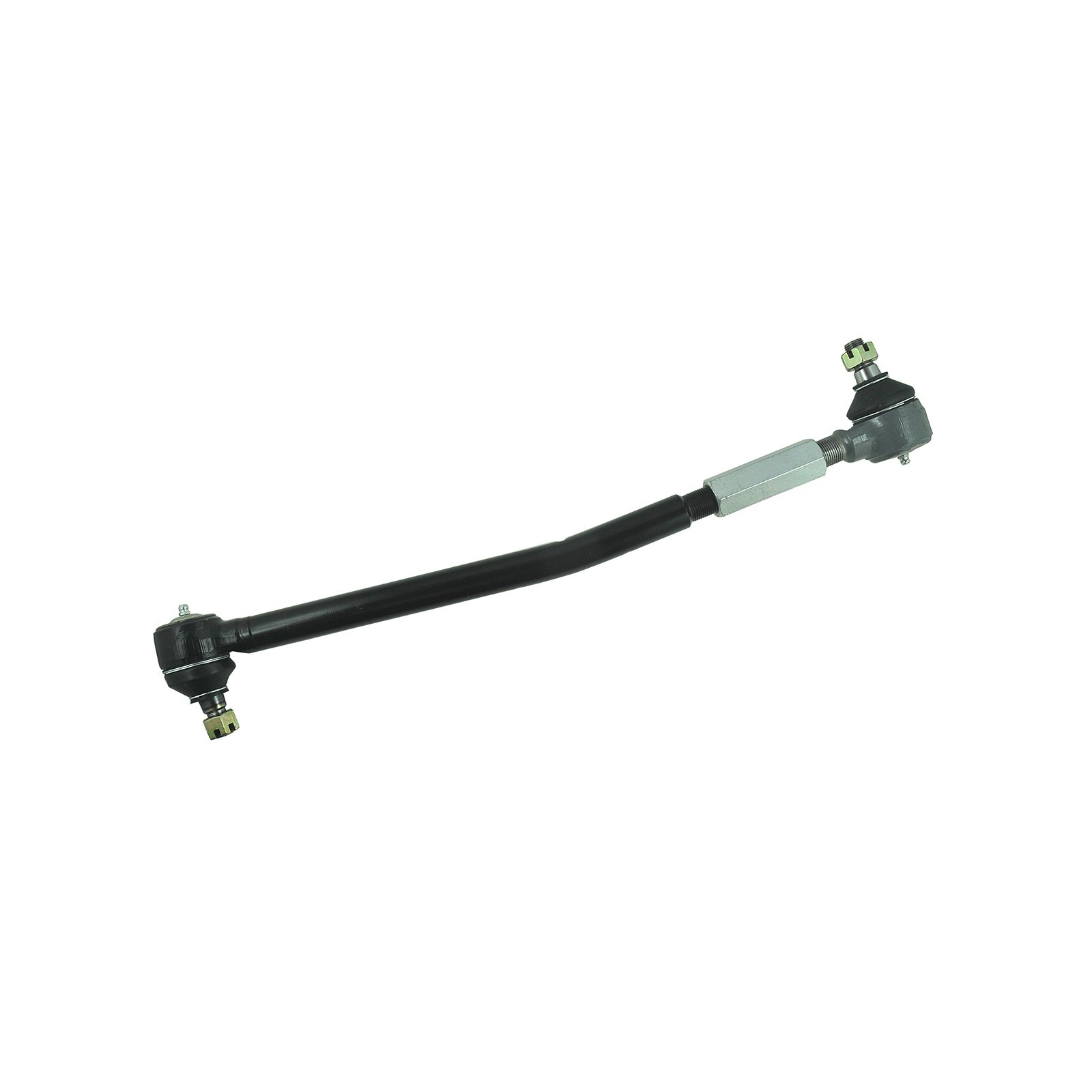

Barra de dirección derecha (barra izquierda 5-23-100-04) con una longitud total de 445 mm y una altura de 82 mm para tractores. Serie de marcas Kubota Kubota L2501, Kubota L2800, Kubota L3200, Kubota L3301, Kubota L3400, Kubota L3408, Kubota L3700, Kubota L3800, Kubota L3901 y otros
La rótula de dirección, o barra de acoplamiento con sus extremos, es un componente del sistema de dirección que conecta las ruedas con la caja de dirección. La correcta instalación de este componente afecta directamente al ángulo de las ruedas y, por consiguiente, a las características de manejo del vehículo. Los signos visibles más comunes de que una barra de acoplamiento necesita ser reemplazada son la holgura en el sistema de dirección o el desgaste anormal visible de los neumáticos. Recuerde que el buen estado de las rótulas de dirección mejora la seguridad al conducir y prolonga la vida útil de los neumáticos.
(conector de eje 5-15-249-06, 32570-44720, extremo 1 de 2 - 5-23-100-07, extremo 2 de 2 - 5-23-101-14, 32580-44770, juego completo para el lado derecho 5-23-100-04)
Dimensiones (conjunto):
- longitud: 470 mm (medida sin los extremos de las varillas con los tornillos apretados al máximo),
- longitud total: 570 mm (medida con las cabezas de las varillas y los tornillos apretados al máximo),
- Longitud de trabajo: 520 mm (medida de centro a centro de los conos con los tornillos apretados al máximo).
- Números de pieza: TC220-13740.

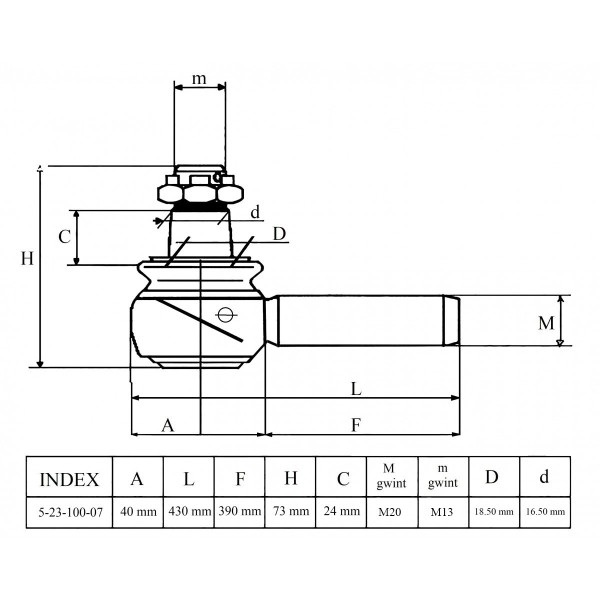

Dimensiones de la punta (5-23-100-07):
- longitud total: 430 mm,
- diámetro de la cabeza: 50 mm,
- longitud de rosca: 20 / 52 mm,
- altura de la cabeza (ver dibujo): 89 mm,
- altura del cono: 30 / 50 mm,
- diámetro del cono (ver dibujo): 17 / 18 mm,
- Rosca: M13 x 1.5 / M20 x 1.50,
- números de pieza: 5-23-100-07.

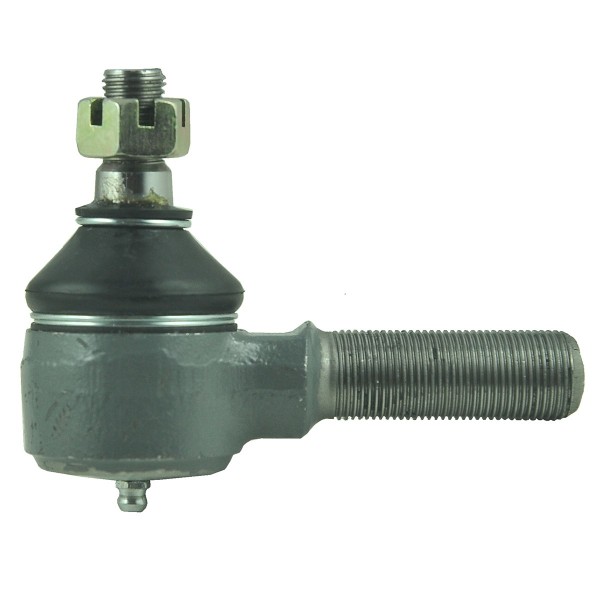

Dimensiones de la punta (5-23-101-14, 6-23-133-03, 32580-44770):
- longitud total: 107 mm,
- diámetro de la cabeza: 45 mm,
- Longitud de la rosca: 21 / 50 mm,
- altura de la cabeza (ver dibujo): 77 mm,
- altura del cono: 45 / 24 mm,
- diámetro del cono (ver dibujo): 18 / 16 mm,
- Rosca: M13 x 1.50 / M20 x 1.50,
- números de pieza originales: 32580-44770,
- Números de pieza: 5-23-101-14.

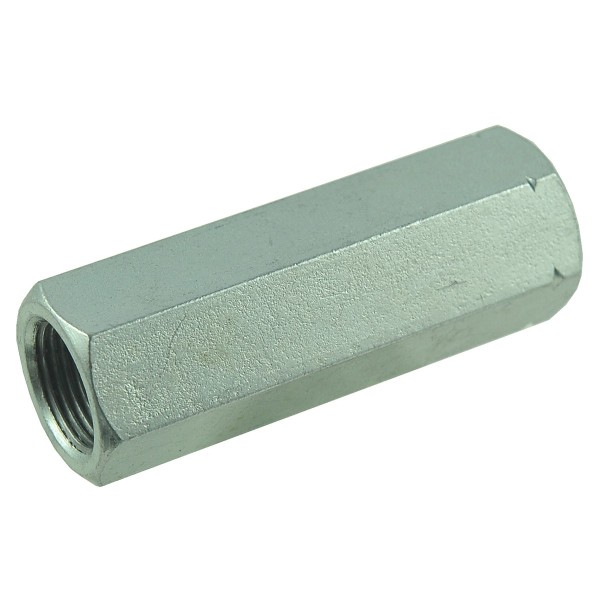

Dimensiones del conector (5-15-249-06):
- longitud: 80 mm.
- altura de la tuerca: 12 mm,
- rosca: M19 x 1.50,
- Tamaño de la llave: 27.
- números de pieza originales: 32570-44720,
- Números de comparación: 5-15-249-06.
Modelos de tractores :
- Kubota L2501,
- Kubota L2800,
- Kubota L3200,
- Kubota L3301,
- Kubota L3400,
- Kubota L3408,
- Kubota L3700,
- Kubota L3800,
- Kubota L3901.
Los primeros indicios de desgaste en la cremallera de dirección incluyen holgura en el volante, vibración del mismo y respuesta retardada a movimientos leves del volante. El desgaste o daño en los extremos de la barra de acoplamiento suele deberse a otras fallas en los componentes o a una conducción y operación inadecuadas del tractor.
Revista : K18:T13
*Las fotos son solo a título ilustrativo y pueden diferir en algunos detalles del producto entregado debido a las diferencias en la producción a lo largo de los años.
