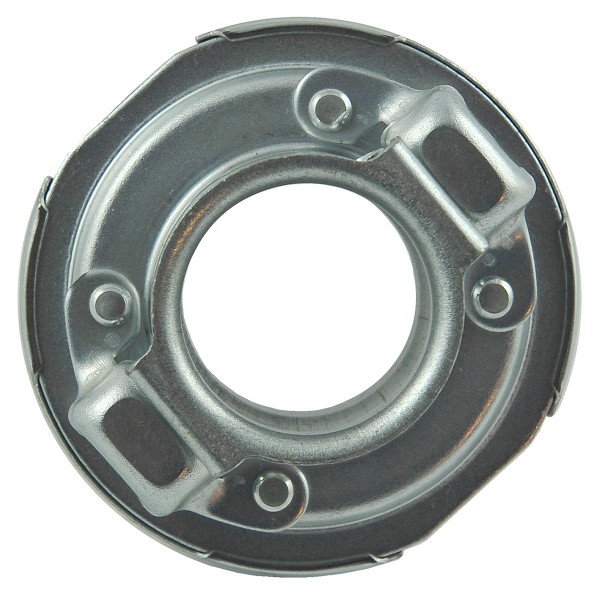

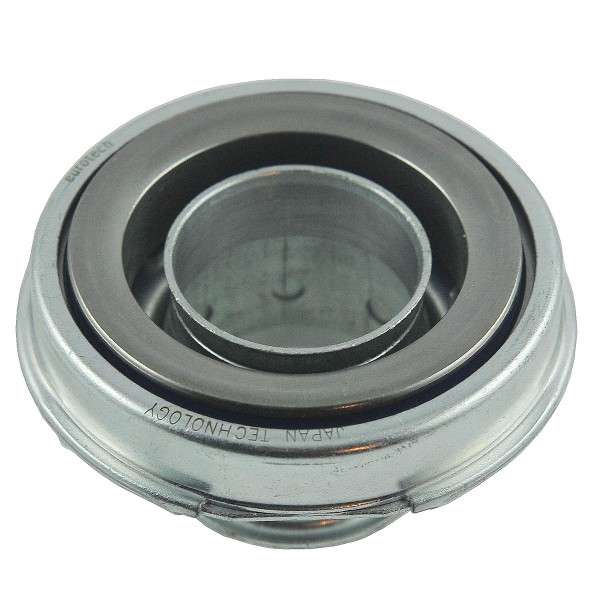

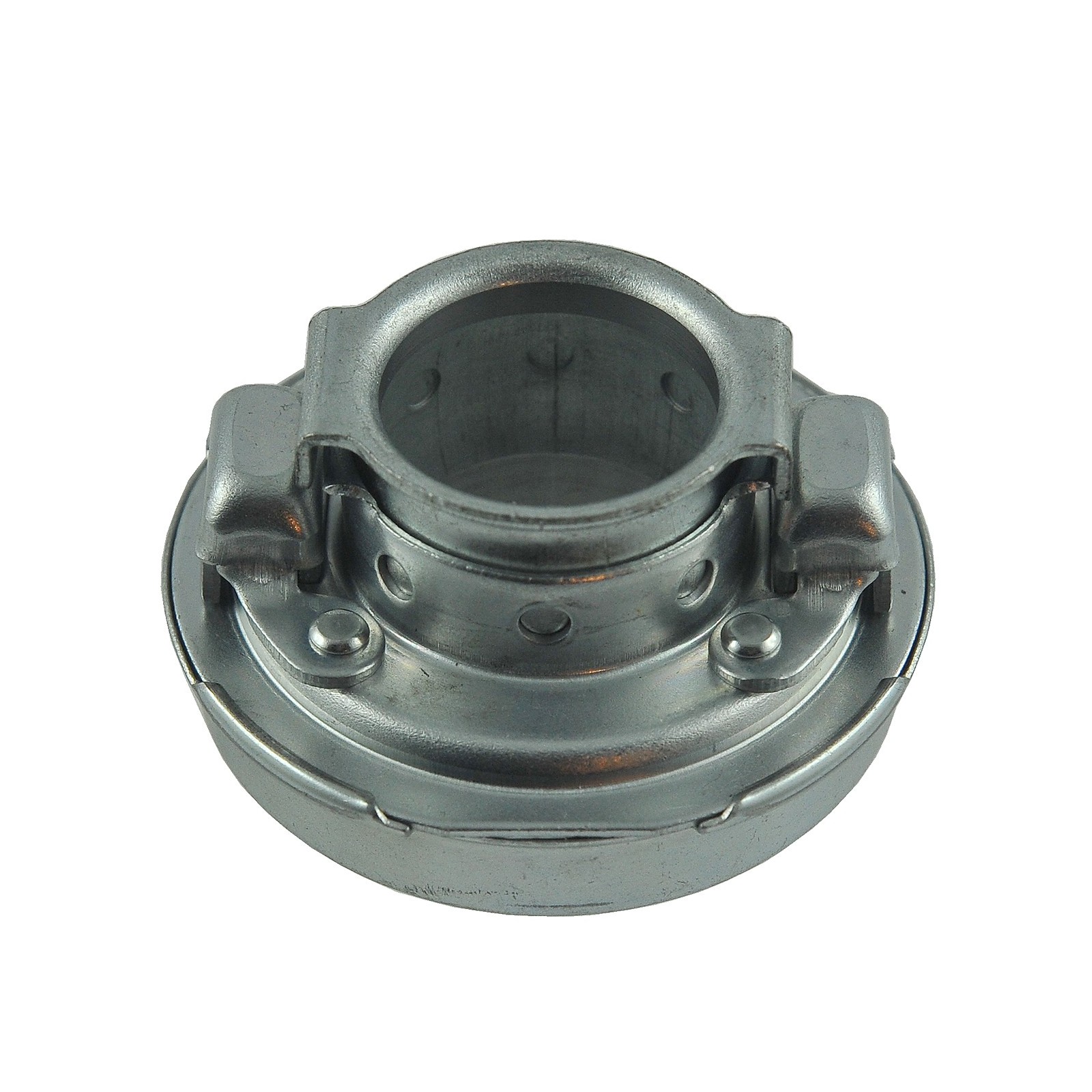

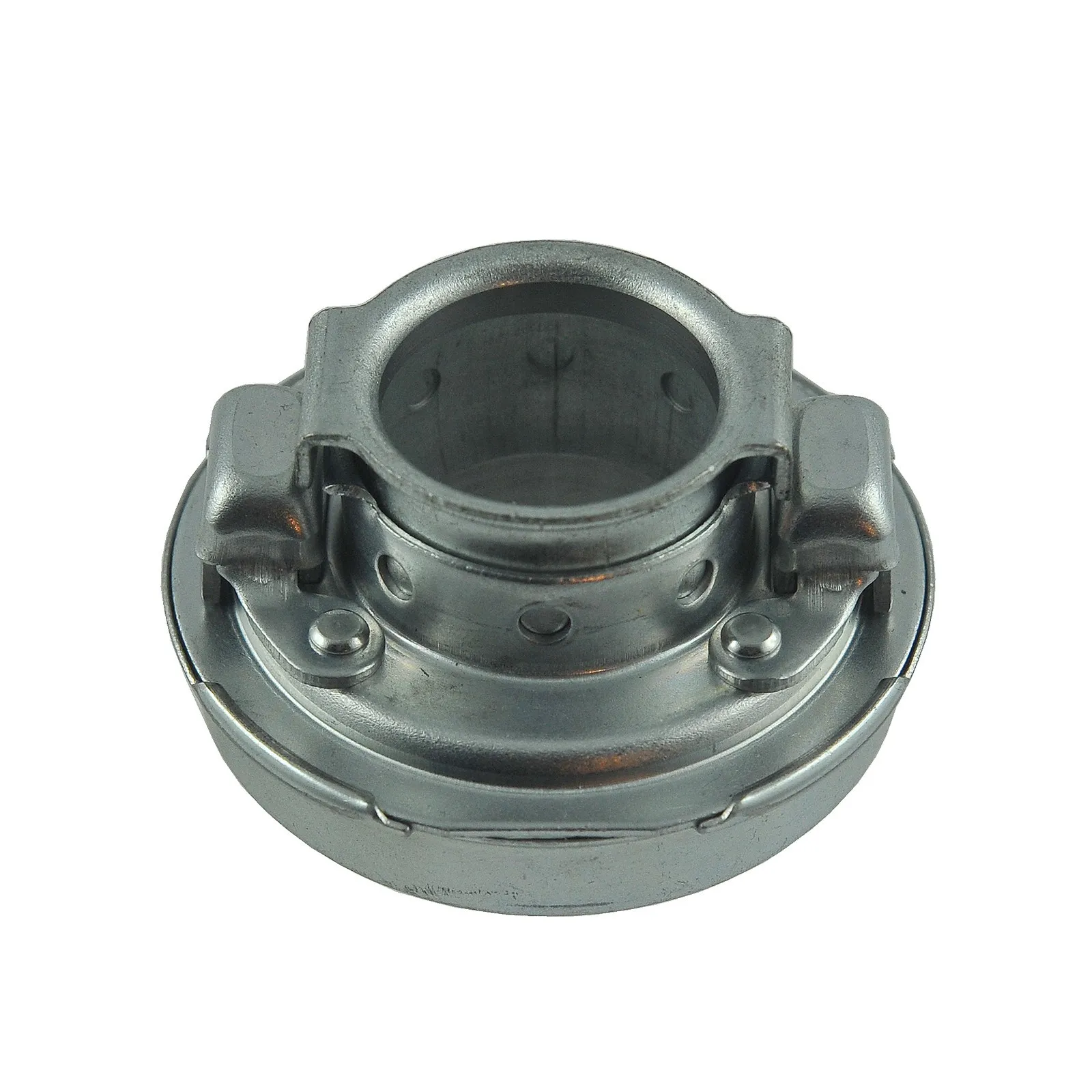

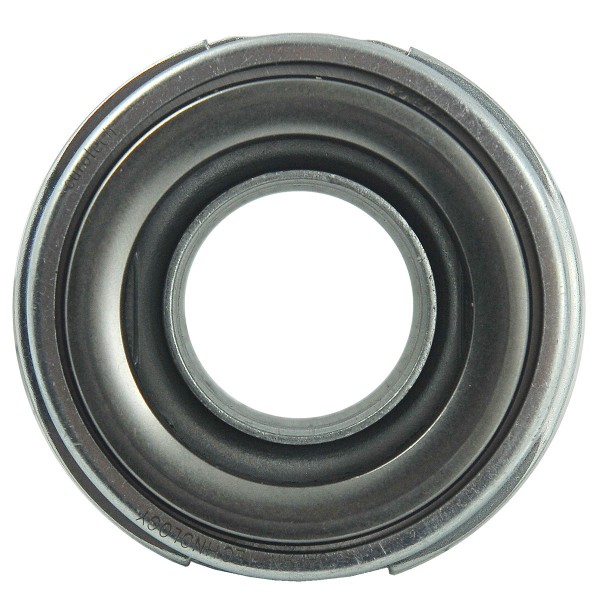

Axiallager / Yanmar AF30 / 54TKZ3501 / 6-23-114-03

Kupplungsausrücklager ( Scheibe %C5% 9Bci-do-yanmar/1268-disc-sprz %C4% 99g %C5% 82a-13t-9225-mm-yanmar-af30ef352t-cub-cadet-ex3200-198287-21510-6-05-100-05.html">6-05-100-05 , 198287-21510, Druckplatte %C5% 9Bci-do-yanmar/1488-docisk-sprz %C4% 99g %C5% 82a-9-yanmar-ef352t-iseki-geas-27ta207ta225-mitsubishi-mt30-shibaura-d32-198287-21700-6-26-102-06.html">6-26-102-06 , 198287-21700) mit einem Innendurchmesser von 45 mm , Außendurchmesser von 59 mm und Höhe von 15 mm für Yanmar -Traktoren der Yamar AF30- Serie und andere.

Das Kupplungslager , auch Ausrücklager oder Axiallager genannt, ist das einzige bewegliche Bauteil des Kupplungssystems eines Traktormotors. Es bewegt sich gleitend entlang der Antriebswellenachse. Beim Treten des Kupplungspedals drückt das Axiallager gegen die Kupplungsdruckfedern, wodurch die Druckplatte angehoben wird. Dadurch bewegt sich die Druckplatte von der Reibfläche der Kupplungsscheibe weg. Dadurch kann der Antrieb ausgekuppelt und die Kraft vom Motor (Kurbelwelle) auf das Antriebssystem (Getriebeantriebswelle) übertragen werden, d. h. ein Gangwechsel oder das Anhalten des Traktors erfolgen.

Abmessungen :

• Innendurchmesser (Lager): 45 mm,
• Innendurchmesser (Gehäuse): 32 mm,
• Durchmesser: außen (Gehäuse): 70 mm,
• Höhe (Lager): 15 mm,
• Gesamthöhe: 40 mm,
• Originalteilenummern: 54TKZ3501,
• Teilenummern: VKC 3672, 6-23-114-03.

Traktormodelle :

• Yanmar AF30.

Erste Anzeichen für Lagerverschleiß und die Notwendigkeit eines Lageraustauschs sind ungewöhnliche Geräusche, wie z. B. ein Summen oder Surren aus dem Kupplungsbereich, das in der Regel beim Betätigen des Kupplungspedals verschwindet. Bei starker Beschädigung oder Verschleiß des Kupplungslagers können sich Gangwechselschwierigkeiten ergeben. Es wird empfohlen, das Lager bei jedem Austausch einer Kupplungsdruckplatte oder -scheibe auszutauschen, da der Austausch jedes dieser Bauteile eine Zerlegung des Traktors (Trennung des Getriebes vom Motor) erfordert und relativ teuer und zeitaufwändig ist.

Magazin : K18:F29 S04

*Fotos dienen nur zur Veranschaulichung und können aufgrund von Produktionsunterschieden im Laufe der Jahre im Detail vom gelieferten Produkt abweichen.
