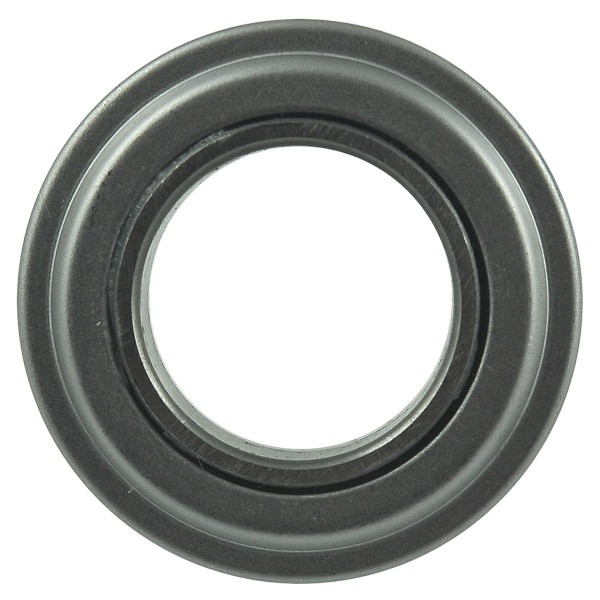

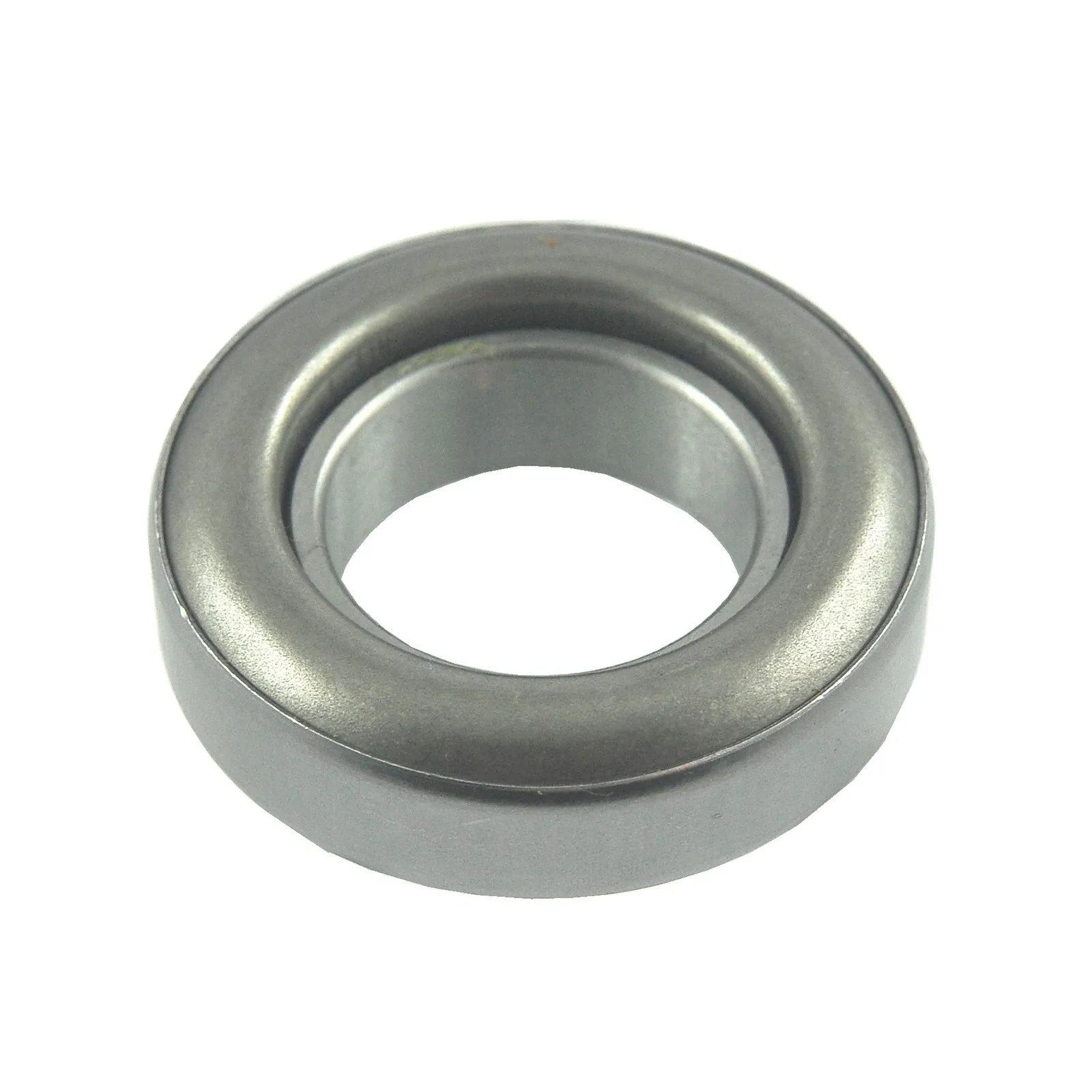

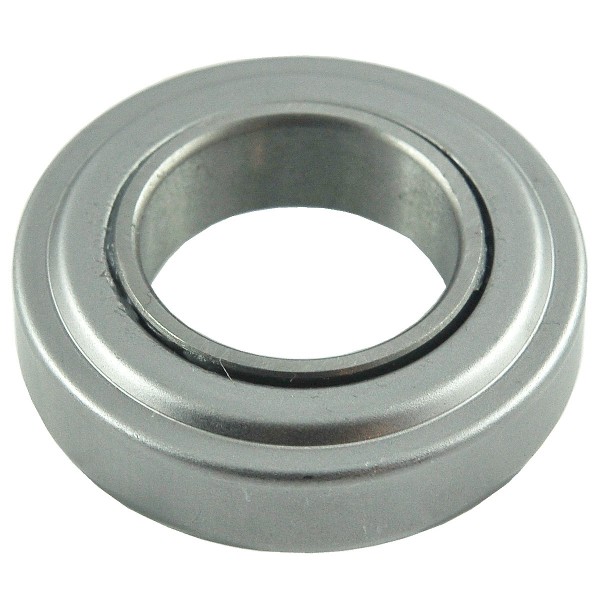

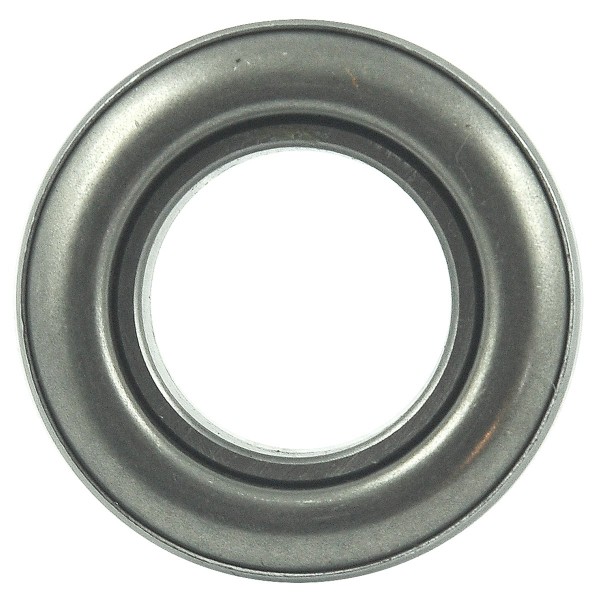

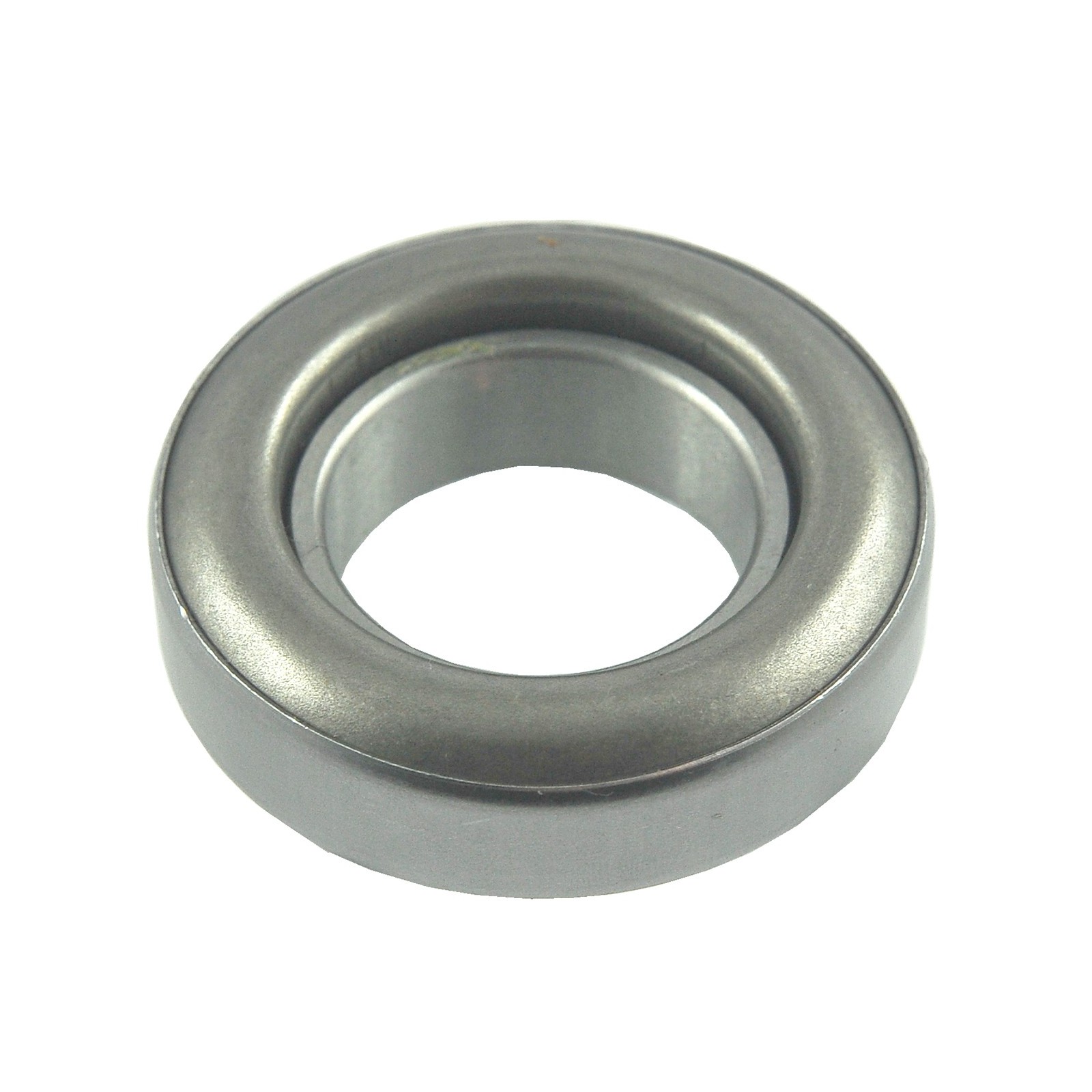

Kupplungslager / 33 x 60 x 17 mm / Kubota B1600 / TK33-1 / 44018

Kupplungsausrücklager (Kubota Druckplatte 33006, 66591-13400, Kubota Scheibe 32001, 66591-13300, Yanmar Druckplatte 33004, 794200-2170, Yanmar Scheibe 32004, 794200-21400) mit einem Innendurchmesser von 33 mm , einem Außendurchmesser von 60 mm , einer Höhe von 19 mm und dem Symbol TK33-1 für Kubota Traktoren der Kubota B1600 Serie und andere.

Das Ausrücklager , auch Drucklager genannt, ist das einzige bewegliche Bauteil des Kupplungssystems im Traktormotor. Es gleitet entlang der Antriebswelle. Beim Betätigen des Kupplungspedals drückt das Drucklager gegen die Kupplungsdruckfedern und hebt so die Druckplatte an. Die Druckplatte löst sich von der Reibfläche der Kupplungsscheibe, wodurch der Antrieb getrennt und die Kraft vom Motor (Kurbelwelle) auf den Antriebsstrang (Getriebeantriebswelle) übertragen wird – also Gangwechsel oder Anhalten des Traktors.

Abmessungen :

• Innendurchmesser: 33 mm,
• Außendurchmesser: 60 mm,
• Höhe: 19 mm,
• Originalteilenummern: 194200-22180,
• Teilenummern: TK33-1, 44018.

Traktormodelle :

Kubota:

• Kubota B1600.

Yanmar :

• Yanmar YM1100,
• Yanmar YM1300,
• Yanmar YM1301,
• Yanmar YM1401.

Erste Anzeichen für Lagerverschleiß und die Notwendigkeit eines Lageraustauschs sind ungewöhnliche Geräusche, wie z. B. ein Summen oder Surren aus dem Kupplungsbereich, das in der Regel beim Betätigen des Kupplungspedals verschwindet. Bei starker Beschädigung oder Verschleiß des Kupplungslagers können sich Gangwechselschwierigkeiten ergeben. Es wird empfohlen, das Lager bei jedem Austausch einer Kupplungsdruckplatte oder -scheibe auszutauschen, da der Austausch jedes dieser Bauteile eine Zerlegung des Traktors (Trennung des Getriebes vom Motor) erfordert und relativ teuer und zeitaufwändig ist.

Magazin: K18:H37

*Fotos dienen nur zur Veranschaulichung und können aufgrund von Produktionsunterschieden im Laufe der Jahre im Detail vom gelieferten Produkt abweichen.
