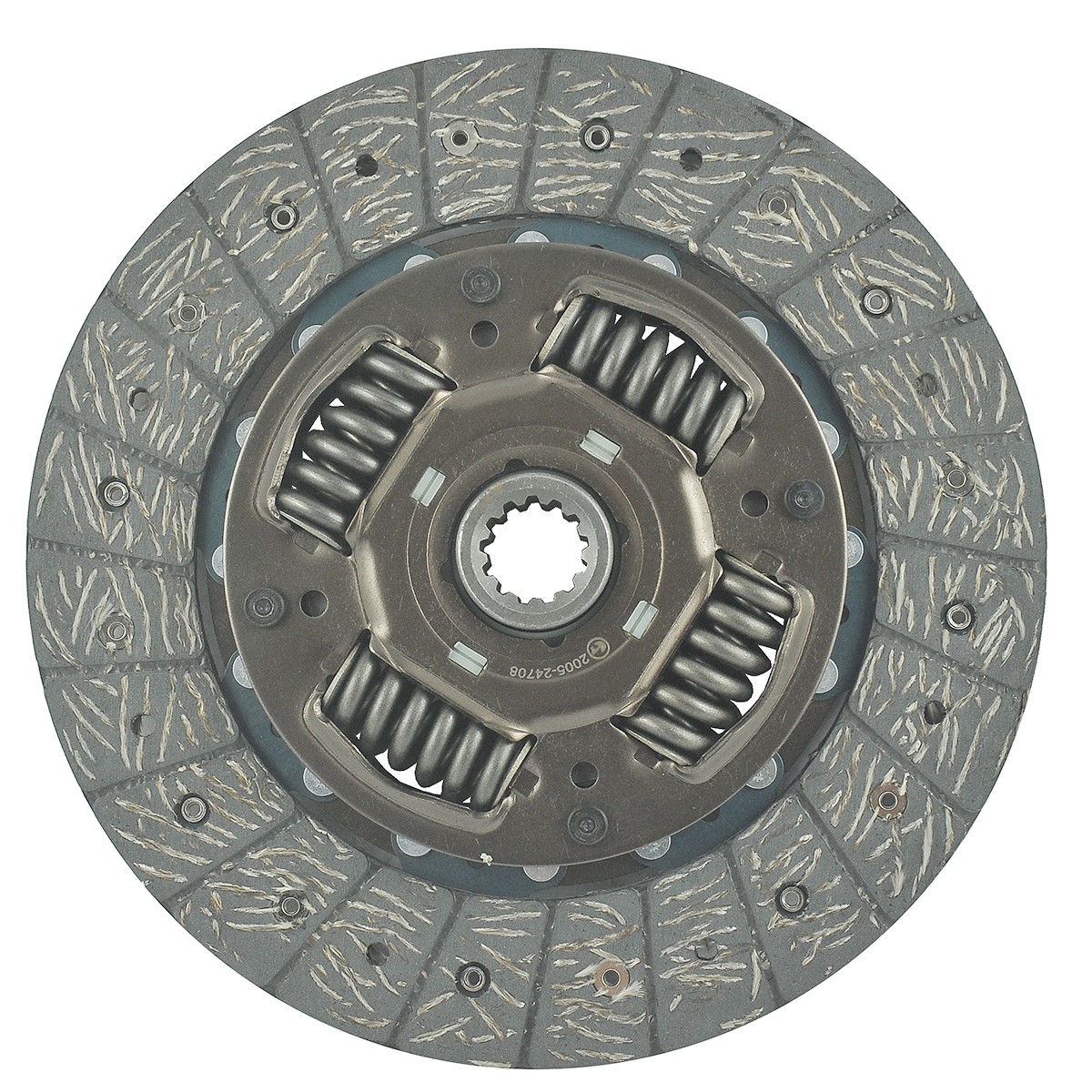

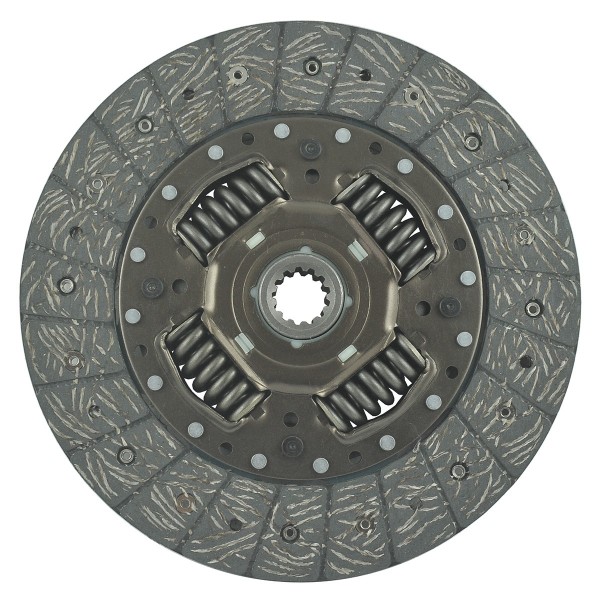

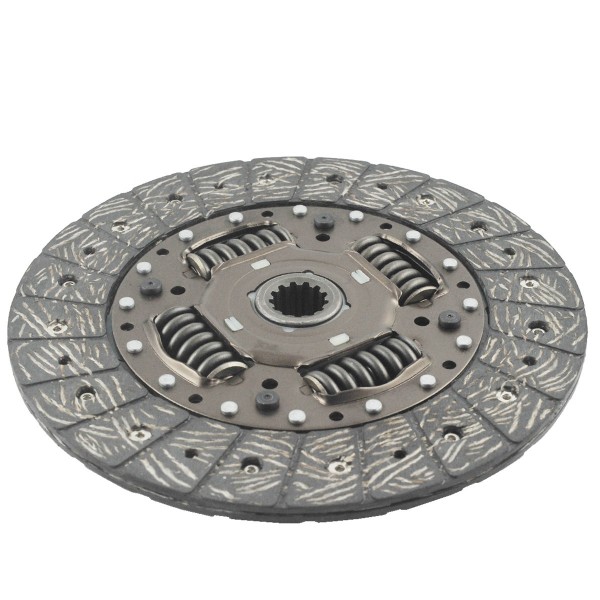

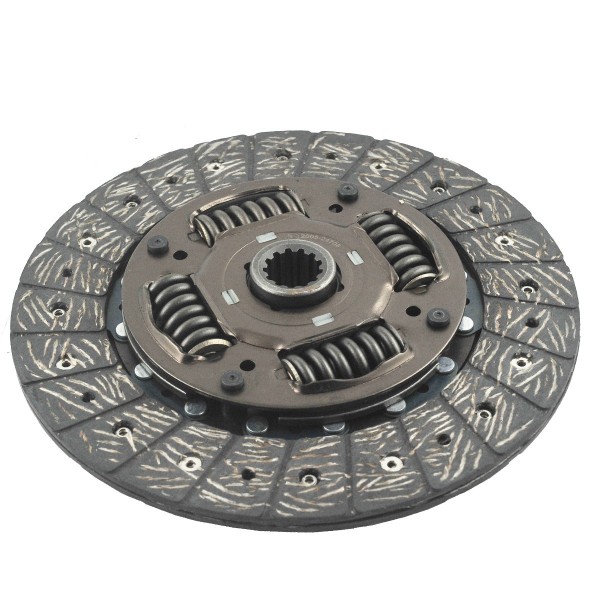

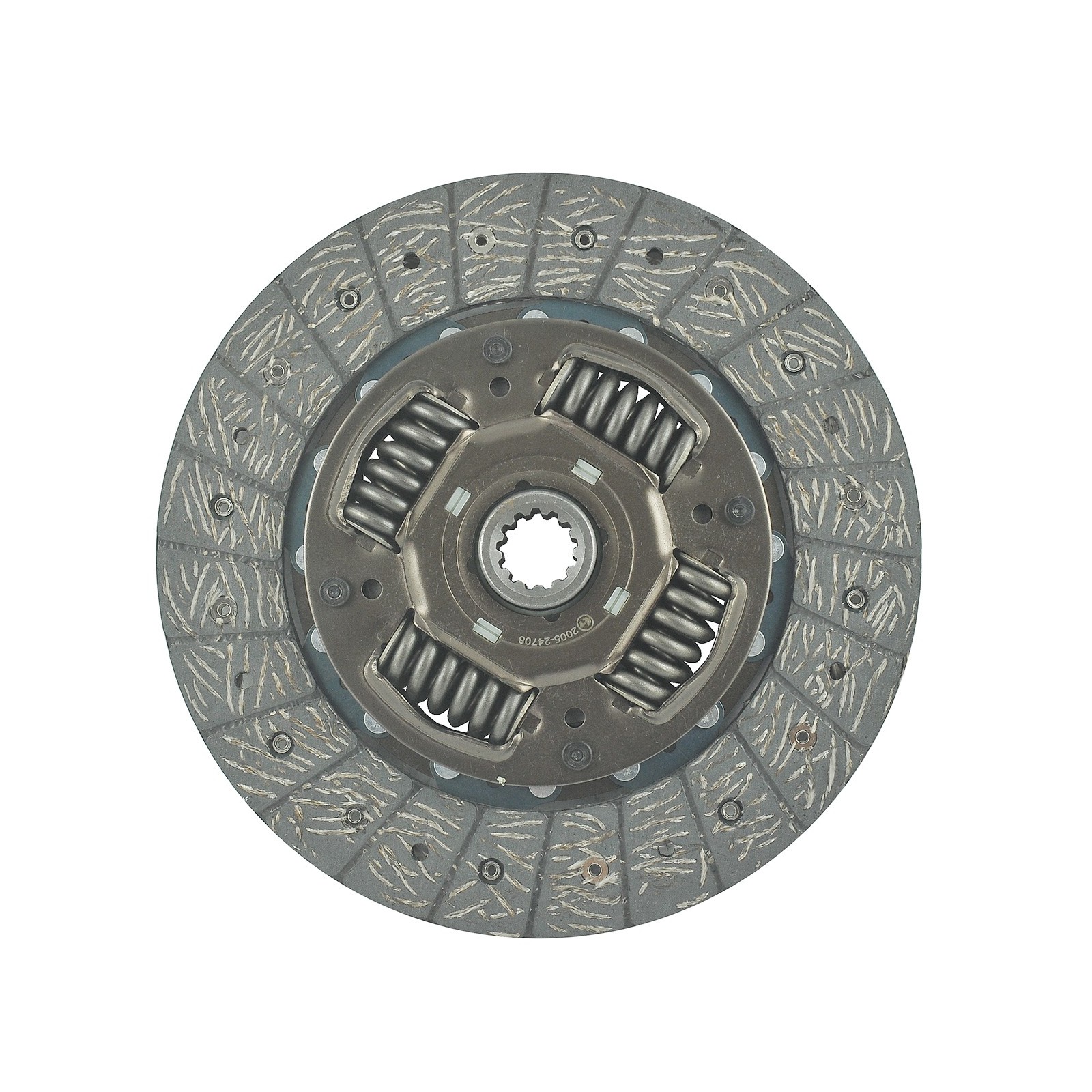

Kupplungsscheibe / 13T / 240 mm / 9 1/2" / Kubota L4508 / L4708 / L5018 / T1150-20176 / 6-05-100-03

Kupplungsscheibe (Druckplatte 6-26-102-04, 3A26D, Lager 6-23-114-02 mit einem Durchmesser von 240 mm (9 1/2 Zoll), Nabenhöhe 30 mm , Innendurchmesser zwischen den Zähnen 24,90 mm und 21,30 mm, gemessen von Keilwellenverzahnung für Kubota -Traktoren der Baureihen Kubota B2410 , Kubota L4508, Kubota L4708, Kubota L5018 und andere.

Die Kupplungsscheibe überträgt die Kraft vom Motor (Kurbelwelle) auf das Getriebe (Kupplungswelle). Sie besteht aus einer auf der Kupplungswelle montierten, verzahnten Nabe und einer Scheibe mit Federn und entsprechend dicken Reibbelägen. Die von der Druckplatte, dem zweiten Kupplungselement, zusammengepresste Scheibe nutzt die Reibungskraft (den Wegfall der Reibung bei der Kraftübertragung) dieser beiden Elemente, um den Traktor anzutreiben. Die Federn in den Kupplungsscheiben reduzieren Vibrationen, die bei hohen Motordrehzahlen entstehen.

Abmessungen :

• Außendurchmesser: 240 mm (9 1/2'' Zoll),
• Nabenhöhe: 30 mm,
• Innendurchmesser: 24,90 mm (zwischen den Schneidzähnen gemessen), 21,30 mm (mit den Schneidzähnen gemessen),
• Anzahl der Zähne: 13T,
• Dicke: 8,60 mm,
• Originalteilenummern: T1150-20176,
• Teilenummern: 6-05-100-03.

Traktormodelle :

• Kubota L4508,
• Kubota L4708,
• Kubota L5018.

Die ersten Anzeichen für Verschleiß (Verschleiß) der Kupplungsscheibe sind ein Durchrutschen der Kupplung , wodurch sich das Fahrzeug nur noch schwer oder gar nicht mehr bewegen lässt. Der Traktor beschleunigt nicht mehr, wenn die Motordrehzahl steigt. Auch die Kupplungsscheibe kann Verschleißerscheinungen aufweisen, wenn sie mit Öl verunreinigt ist. Es empfiehlt sich, die Scheibe zusammen mit der Kupplungsdruckplatte und dem Ausrücklager auszutauschen, da alle diese Komponenten eine vergleichbare Haltbarkeit und Abnutzung aufweisen. Ein weiteres Anzeichen für Verschleiß der Kupplungsscheibe ist das Nichteinlegen eines Gangs.

Magazin : K18:E14

*Fotos dienen nur zur Veranschaulichung und können aufgrund von Produktionsunterschieden im Laufe der Jahre im Detail vom gelieferten Produkt abweichen.
