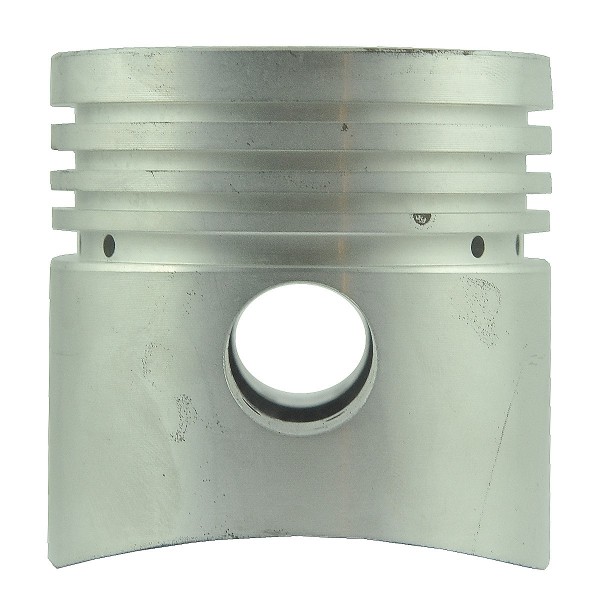

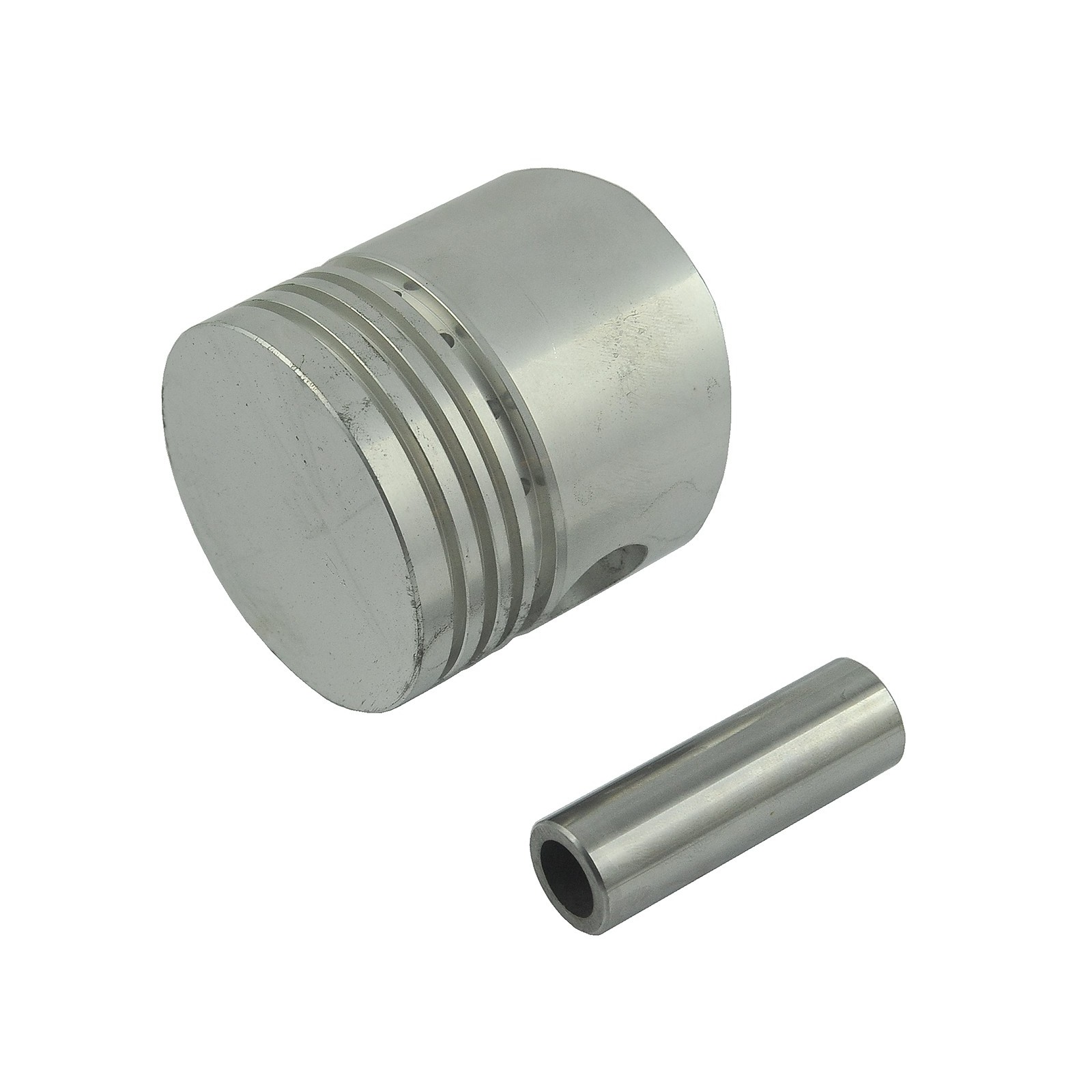

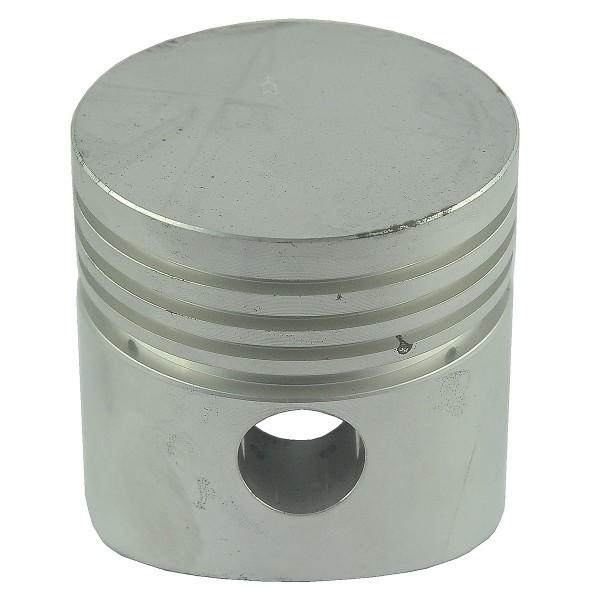

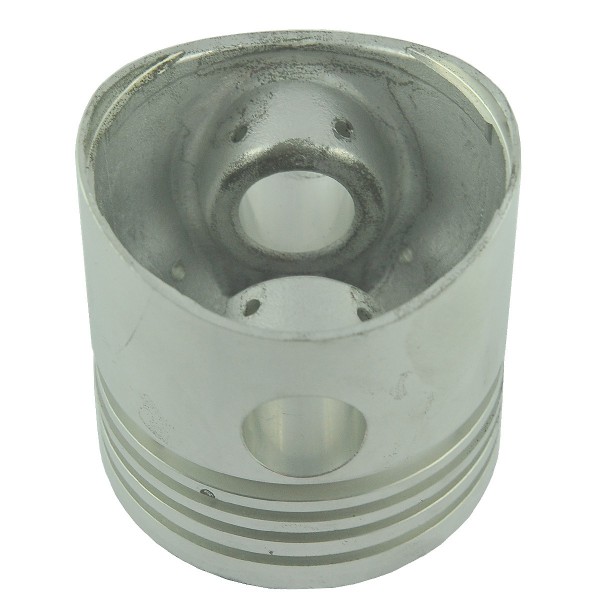

Motorkolben / 67,75 mm / Mitsubishi K3B / K4B

Motorkolben mit einem Außendurchmesser von 67,75 mm und einer Gesamthöhe von 67,75 mm für Traktoren der Marke Iseki Iseki TX155, Iseki TX1000, Iseki TX1510, Iseki TX2160, Iseki TU140, Iseki TU145, Iseki TU1500- Serie, Mitsubishi -Marke Mitsubishi D1550-Serie, Mitsubishi MT470, Mitsubishi MT1401, Mitsubishi MT1801 -Serie, Satoh-Marke Satoh S470-Serie, Satoh ST1520, Satoh ST1540, Satoh ST2020, Satoh ST2040 mit Mitsubishi K3B, Mitsubishi K4B und anderen Motoren. Der Motorkolben ist das bewegliche Element, das für die Umwandlung des bei der Verbrennung entstehenden Gases und der Energie in die Kurbelwelle und somit in Motorleistung verantwortlich ist. Der Kolben ist durch eine sogenannte Pleuelstange mit Bolzenverbindungen mit der Kurbelwelle verbunden. An der Oberseite des Kolbens befinden sich ringförmige Kanäle zur Aufnahme der Kolbenringe, im Inneren befindet sich eine Nabe zur Verbindung mit der Pleuelstange. Ganz oben steht der sog. Boden, der je nach Motortyp eine andere Form haben kann. Aufgrund der Tatsache, dass sie unter sehr schwierigen Bedingungen arbeiten, werden Motorkolben meist aus Aluminium- und Siliziumlegierungen hergestellt.

Abmessungen :

• Außendurchmesser: 67,75 mm,
• Höhe: 61 / 67,75 mm,
• Stiftlochdurchmesser: 19 mm,
• Stiftdurchmesser: 18,90 mm,
• Stiftlänge: 56 mm,
• Abstand vom Ende des Stiftlochs bis zur Unterkante des Kolbens: 12,50 mm.
• Abstand vom Rand des Stiftlochs bis zur Oberseite des Kolbens: 29,30 mm.
• Breite der Ringnuten ab Kolbenoberseite: 2,50 / 2,50 / 2,50 / 4 mm.
• Originalteilenummer: 5650-041-276-50, 5650-043-503-30, 5650-043-5033-0, MM408670, MM408711, MM408723, MM412765, MM435033,
• Teilenummer: 9-98-100-03.

Traktormodelle :

Iseki :

• Iseki TX155,
• Iseki TX1000,
• Iseki TX1510,
• Iseki TX2160,
• Iseki TU140,
• Iseki TU145,
• Iseki TU1500.

Mitsubishi :

• Mitsubishi D1550,
• Mitsubishi MT470,
• Mitsubishi MT1401,
• Mitsubishi MT1801.

Satoh :

• Satoh S470,
• Satoh ST1520,
• Satoh ST1540,
• Satoh ST2020,
• Satoh ST2040.

Motormodelle :

Mitsubishi :

• Mitsubishi K3B,
• Mitsubishi K4B,

Magazin : K18:F17:S02

*Die Fotos dienen nur zur Veranschaulichung und können aufgrund von Produktionsunterschieden im Laufe der Jahre im Detail vom gelieferten Produkt abweichen.
