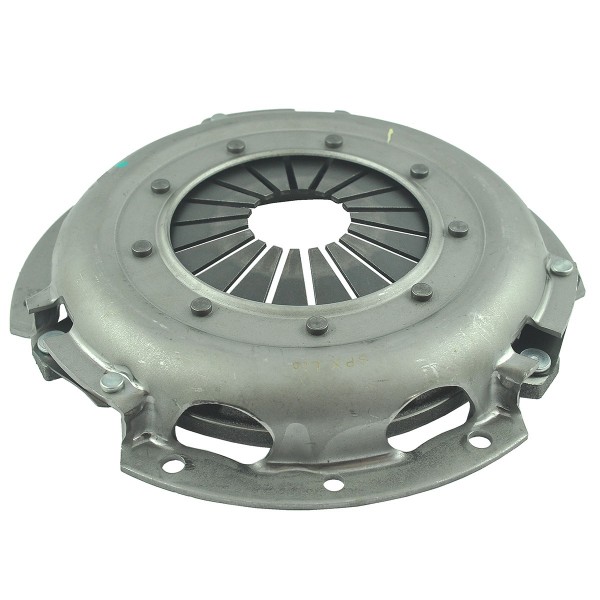

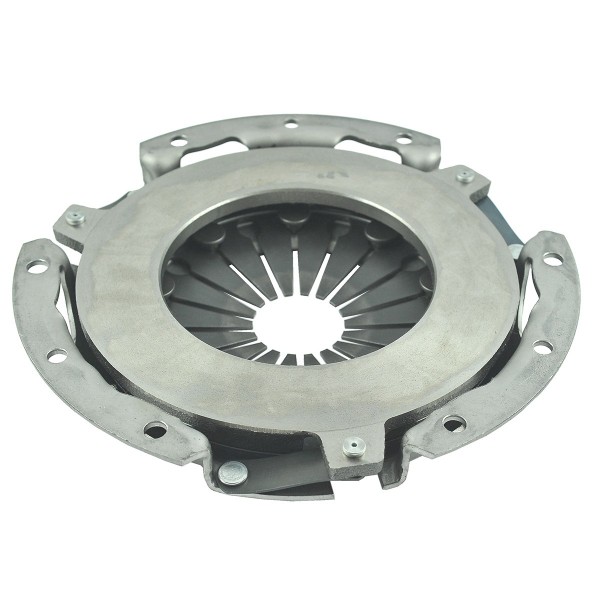

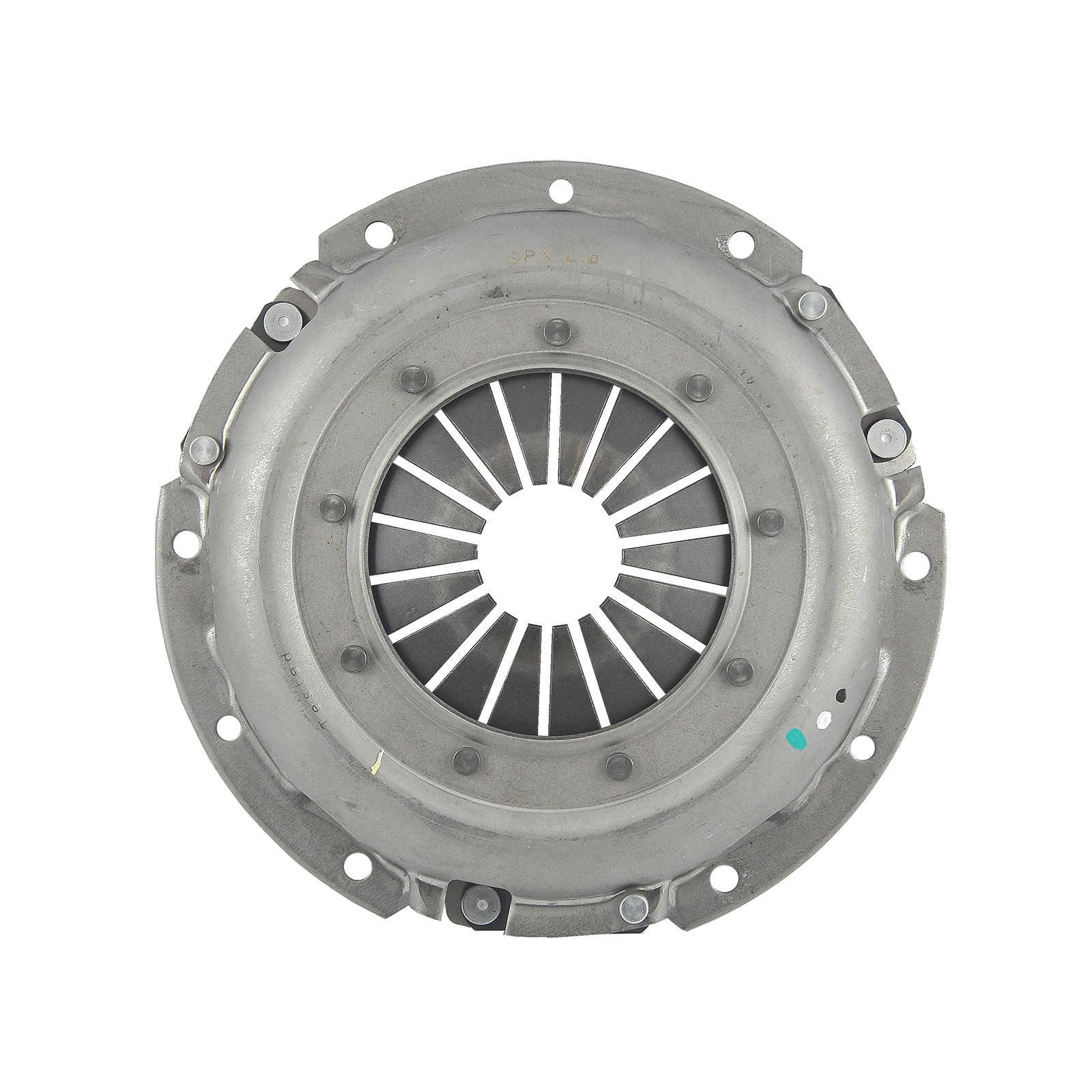

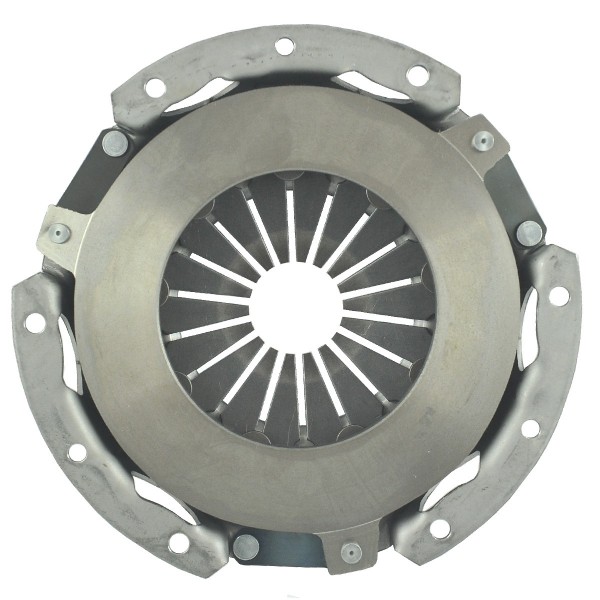

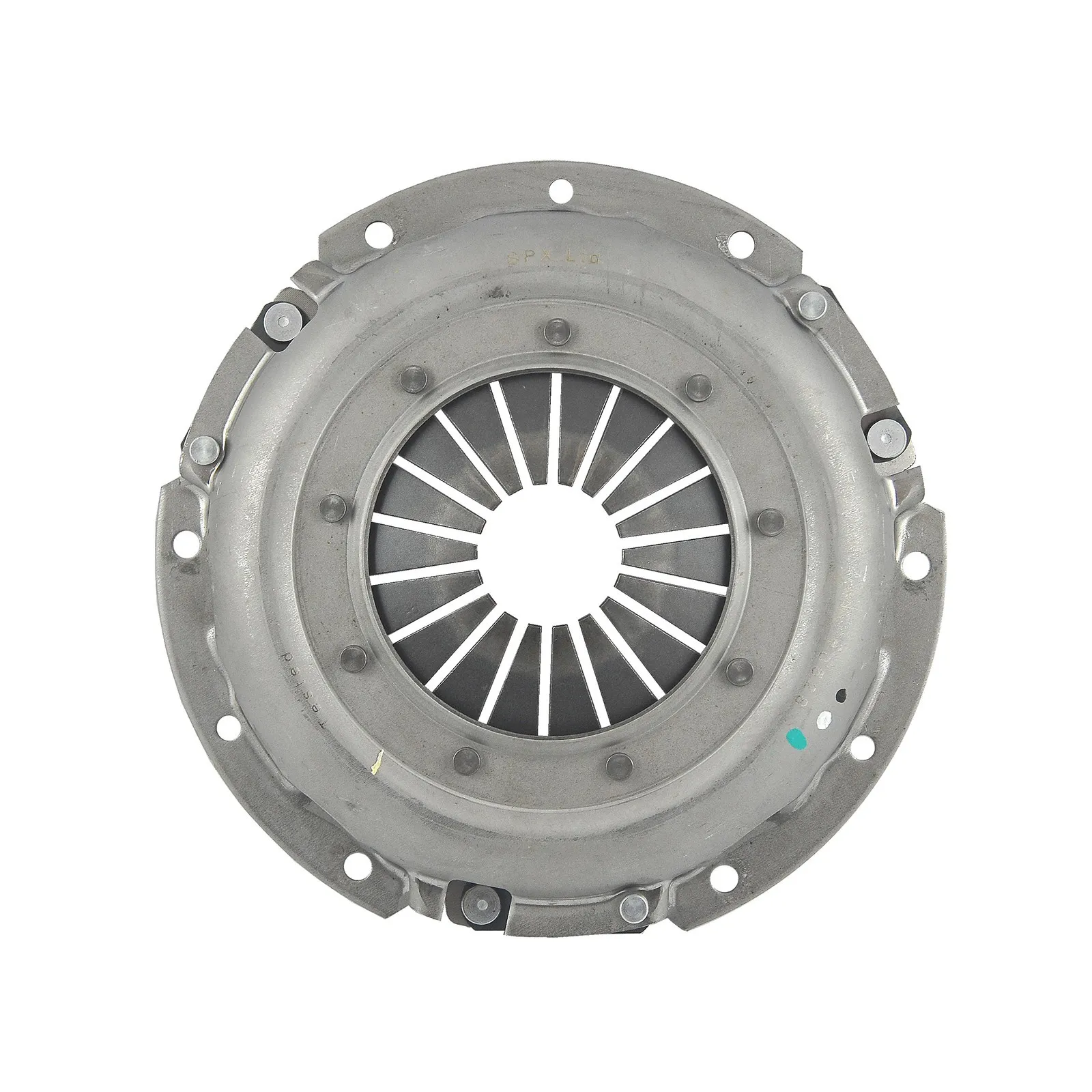

Kupplungsdruckplatte / 8"(Zoll) / 255 mm / Hinomoto E16 / E18 / Yanmar D / FX / YM / 2402-3100-00 / S.70528

Kupplungsscheiben- Druckplatte (Yanmar-Scheibe %C5% 9Bci-do-yanmar/5298-platza-sprz %C4% 99g %C5% 82a-yanmar-ym-20t.html"> S.70529 , Hinomoto 7-05-100-06 , 2402-3100-00) für Hinomoto -Traktoren Hinomoto E16, Hinomoto E18- Serie, Yanmar -Traktoren Yanmar F18-Serie, Yanmar-Traktoren F20, Yanmar-Traktoren F22, Yanmar-Traktoren F24, Yanmar-Traktoren F215, Yanmar-Traktoren F235 ... YM195, Yanmar YM220, Yanmar YM226, Yanmar YM240, Yanmar YM250, Yanmar YM276, Yanmar YM1500, Yanmar YM1600, Yanmar YM1700, Yanmar YM1800, Yanmar YM1802, Yanmar YM1810, Yanmar YM1820, Yanmar YM1900, Yanmar YM2000, Yanmar YM2001, Yanmar YM2002, Yanmar YM2010, Yanmar YM2020, Yanmar YM2202, Yanmar YM2210, Yanmar YM2220, Yanmar YM226D, Yanmar YM2301, Yanmar YM2310, Yanmar YM2402, Yanmar YM2420 und andere.

Die Kupplungsdruckplatte verbindet Getriebe und Motor und ist somit für die Drehmomentübertragung vom Motor über das Getriebe auf den Antriebsstrang des Traktors verantwortlich. Um diesen komplexen Vorgang zu vereinfachen, ist die Kupplungsdruckplatte für die Bewegung des Traktors, das Anfahren und Anhalten sowie die Änderung der Übersetzungsverhältnisse zuständig. Die Kupplungsdruckplatte besteht aus einem Gehäuse, Druckfedern und einer Kupplungsscheibe. Ihre Hauptfunktion besteht darin, ausreichend Reibungskraft auf die Kupplungsscheibe auszuüben, um zu verhindern, dass sich die beiden Komponenten (Druckplatte und Scheibe) mit unterschiedlichen Drehzahlen drehen.

Abmessungen :

• Gesamtdurchmesser (Gehäuse): 255 mm,
• Innendurchmesser der Druckplatte: 125 mm,
• Außendurchmesser der Druckplatte: 200 mm,
• Höhe: 35 mm,
• Lochabstand der Befestigungsschrauben: 115 mm (voneinander gemessen), 235 mm (diagonal gemessen),
• Originalteilenummern: 2402-3100-00,
• Vergleichsnummern: %C5% 82a-john-deere-650-750-yanmar-ym1500-ym1500d-ym1600-ym1700-ym1810-ym1900-ym195-ym2000-ym2010-ym2001.html">794150-21700,
• Teilenummern: S.70528.

Traktormodelle :

Hinomoto :

• Hinomoto E16,
• Hinomoto E18.

Yanmar :

• Yanmar F18,
• Yanmar F20,
• Yanmar F22,
• Yanmar F24,
• Yanmar F215,
• Yanmar F235,
• Yanmar FX18,
• Yanmar FX22,
• Yanmar FX24,
• Yanmar FX195,
• Yanmar FX215,
• Yanmar FX235,
• Yanmar YM195,
• Yanmar YM220,
• Yanmar YM226,
• Yanmar YM240,
• Yanmar YM250,
• Yanmar YM276,
• Yanmar YM1500,
• Yanmar YM1600,
• Yanmar YM1700,
• Yanmar YM1800,
• Yanmar YM1802,
• Yanmar YM1810,
• Yanmar YM1820,
• Yanmar YM1900,
• Yanmar YM2000,
• Yanmar YM2001,
• Yanmar YM2002,
• Yanmar YM2010,
• Yanmar YM2020,
• Yanmar YM2202,
• Yanmar YM2210,
• Yanmar YM2220,
• Yanmar YM226D,
• Yanmar YM2301,
• Yanmar YM2310,
• Yanmar YM2402,
• Yanmar YM2420.

Erste Anzeichen für eine verschlissene Kupplung sind ungewöhnliche Geräusche beim Betätigen oder Loslassen des Kupplungspedals, ein unangenehmer Geruch oder ein schleifendes Geräusch aus dem Getriebe. Beim Austausch einer Kupplung empfiehlt es sich, alle Komponenten (Scheibe, Druckplatte, Lager) auszutauschen, da diese oft gleichzeitig verschleißen.

Magazin : K18:A24

*Fotos dienen nur zur Veranschaulichung und können aufgrund von Produktionsunterschieden im Laufe der Jahre im Detail vom gelieferten Produkt abweichen.
