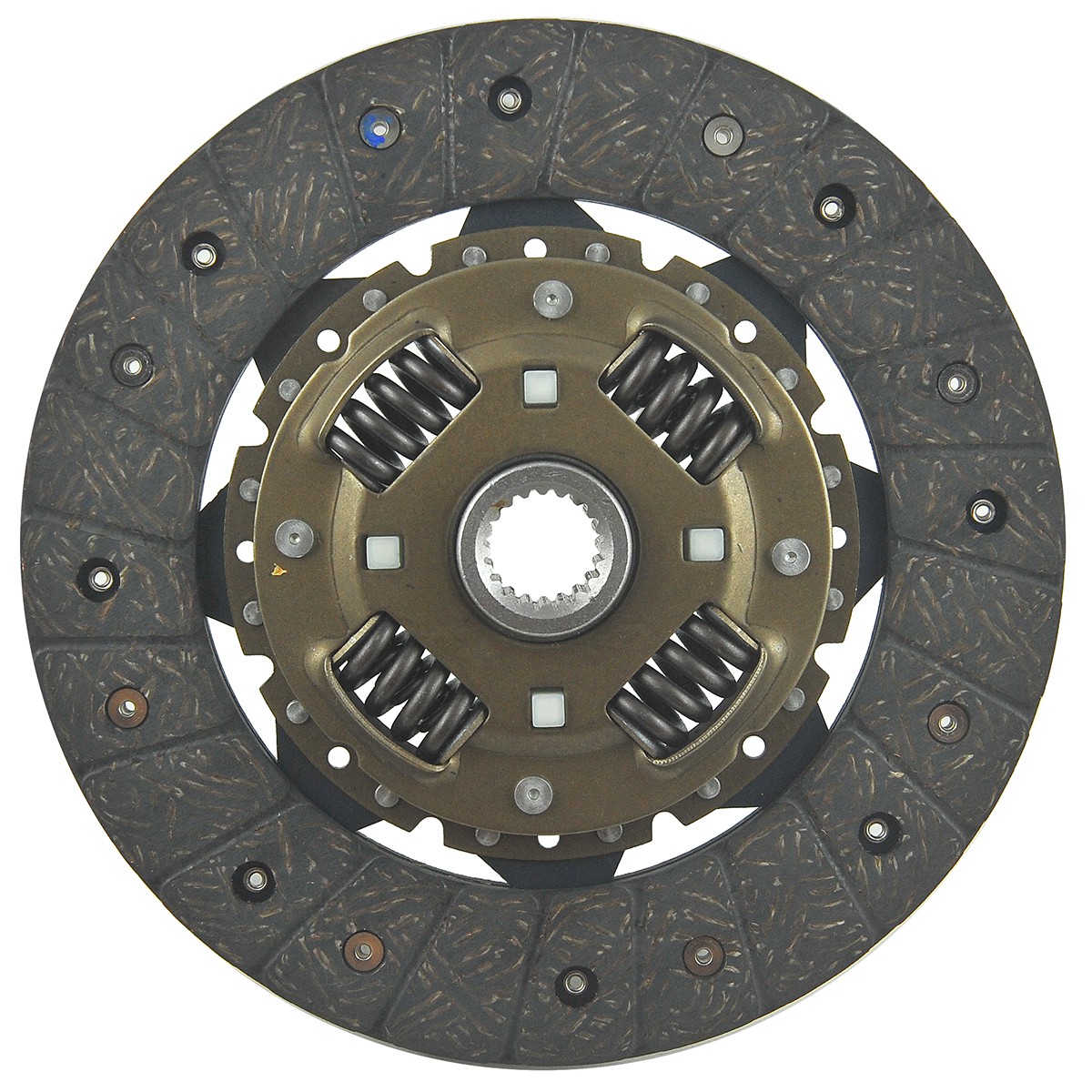

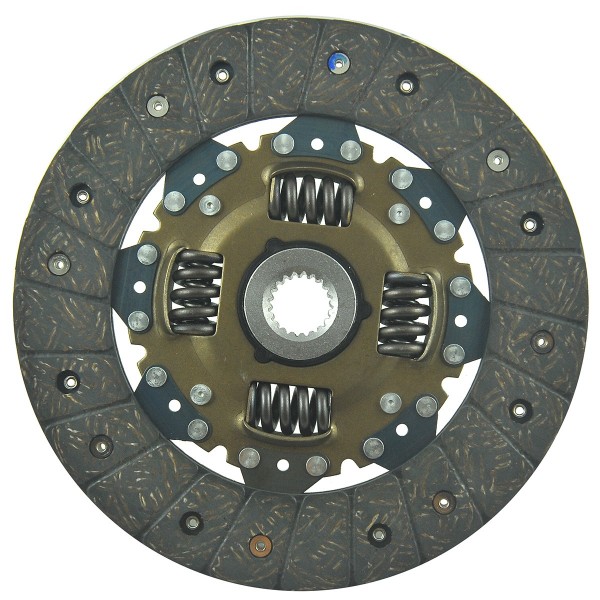

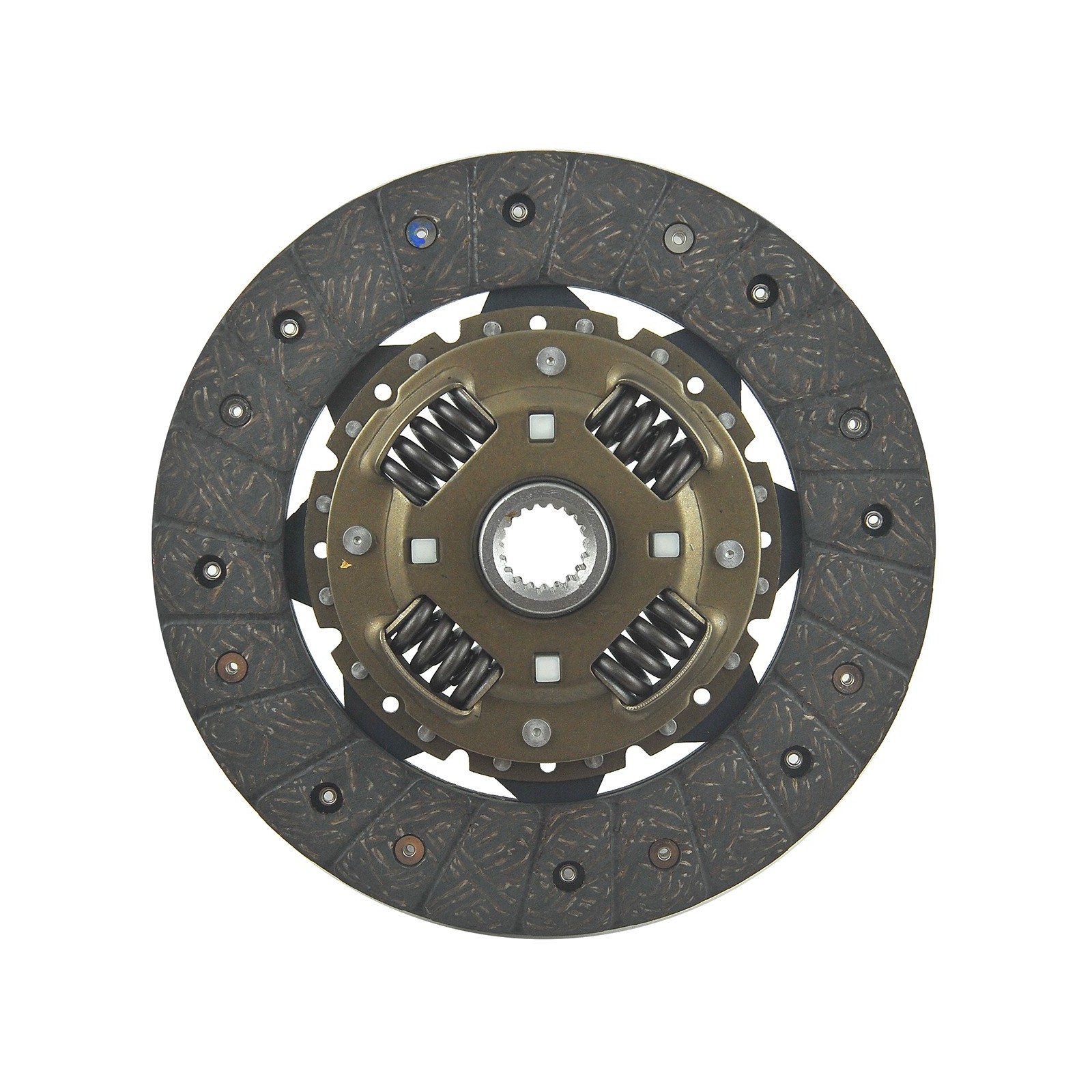

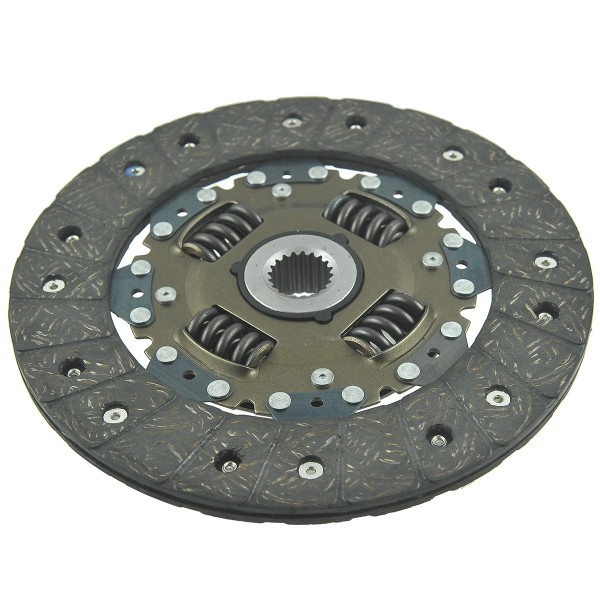

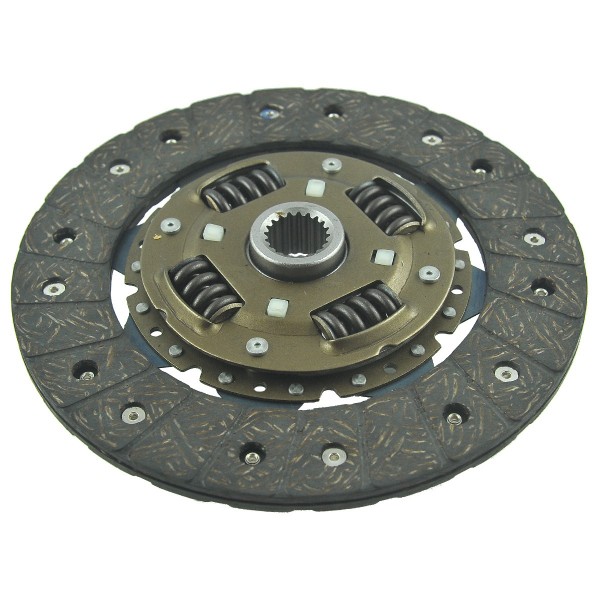

Kupplungsscheibe / 20T / Yanmar YM195 / YM220 / YM226 / YM240 / YM250 / YM276 / YM1500 / YM1600 / YM1700 / YM1810

Kupplungsscheibe 20T (Druck %C5% 82a-john-deere-650750-yanmar-ym1500-ym1500d-ym1600-ym1700-ym1810-ym1900-ym195-ym2000-ym2010-ym2001.html">794150-21700 , Lager 194990-42710) mit einem Durchmesser von 200 mm , Nabenhöhe 24 mm , Innendurchmesser zwischen den Zähnen gemessen 22,50 mm (19,50 mm zusammen mit der Keilverzahnung gemessen) für Yanmar Traktoren der Serien Yanmar FX215 , Yanmar YM195, Yanmar YM220, Yanmar YM226, Yanmar YM240, Yanmar YM250, Yanmar YM276, Yanmar YM1500, Yanmar YM1600, Yanmar YM1700, Yanmar YM1810, Yanmar YM1900, Yanmar YM2000, Yanmar YM2001, Yanmar YM2010, Yanmar YM2210, Yanmar YM2220, Yanmar YM2301, Yanmar YM2310 , Marken von John Deere , John Deere 650-Serie, John Deere 780 und andere.

Die Kupplungsscheibe ist das Bauteil, das für die Kraftübertragung vom Motor (Kurbelwelle) zum Getriebe (Kupplungswelle) verantwortlich ist. Die Scheibe besteht aus einer auf der Kupplungswelle montierten Keilnabe und einer mit Federn und entsprechend dicken Reibbelägen bestückten Scheibe. Die Scheibe wird vom zweiten Kupplungselement, der Druckplatte, angepresst und nutzt die Reibungskraft (die fehlende Reibung bei der Kraftübertragung) dieser beiden Elemente, um den Traktor anzutreiben. Die Federn in den Kupplungsscheiben sorgen für die Reduzierung der bei hohen Motordrehzahlen entstehenden Vibrationen.

Abmessungen :

• Außendurchmesser: 200 mm,
• Innendurchmesser: 22,50 mm (zwischen den Schneidzähnen gemessen), 19,50 mm (mit den Schneidzähnen gemessen),
• Anzahl der Zähne: 20T,
• Nabenhöhe: 24 mm,
• Dicke: 9 mm,
• Originalteilenummern: S-M805461, 194361-21400, 794150-21400,
• Teilenummern: S.70529.

Traktormodelle :

Yanmar :

• Yanmar FX215,
• Yanmar YM195,
• Yanmar YM220,
• Yanmar YM226,
• Yanmar YM240,
• Yanmar YM250,
• Yanmar YM276,
• Yanmar YM1500,
• Yanmar YM1600,
• Yanmar YM1700,
• Yanmar YM1810,
• Yanmar YM1900,
• Yanmar YM2000,
• Yanmar YM2001,
• Yanmar YM2010,
• Yanmar YM2210,
• Yanmar YM2220,
• Yanmar YM2301,
• Yanmar YM2310.

John Deere :

• John Deere 680,
• John Deere 750.

Die ersten Anzeichen für Verschleiß (Verschleiß) der Kupplungsscheibe sind ein Durchrutschen der Kupplung , wodurch sich das Fahrzeug nur noch schwer oder gar nicht mehr bewegen lässt. Der Traktor beschleunigt nicht mehr, wenn die Motordrehzahl steigt. Auch die Kupplungsscheibe kann Verschleißerscheinungen aufweisen, wenn sie mit Öl verunreinigt ist. Es empfiehlt sich, die Scheibe zusammen mit der Kupplungsdruckplatte und dem Ausrücklager auszutauschen, da alle diese Komponenten eine vergleichbare Haltbarkeit und Abnutzung aufweisen. Ein weiteres Anzeichen für Verschleiß der Kupplungsscheibe ist das Nichteinlegen eines Gangs.

Magazin: K18:A28

*Fotos dienen nur zur Veranschaulichung und können aufgrund von Produktionsunterschieden im Laufe der Jahre im Detail vom gelieferten Produkt abweichen.
