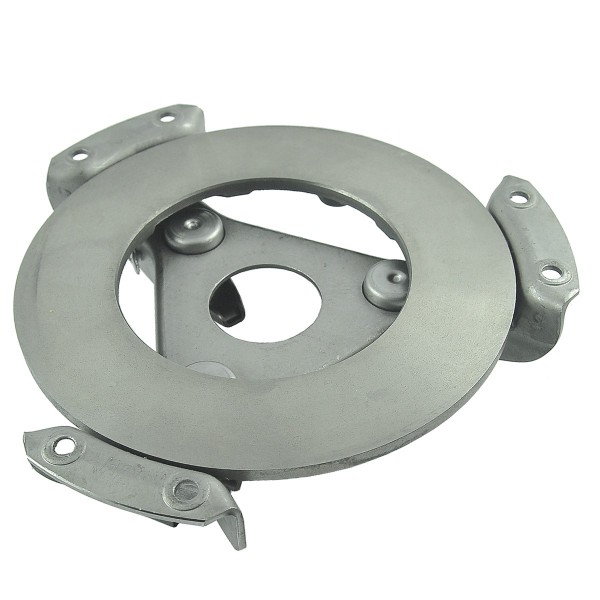

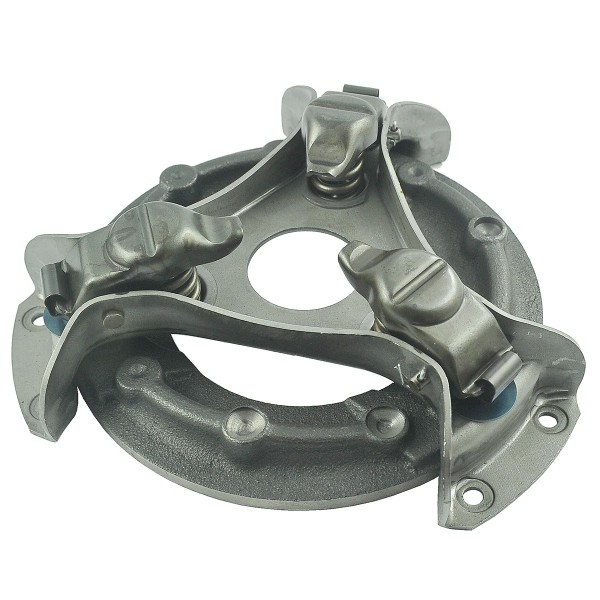

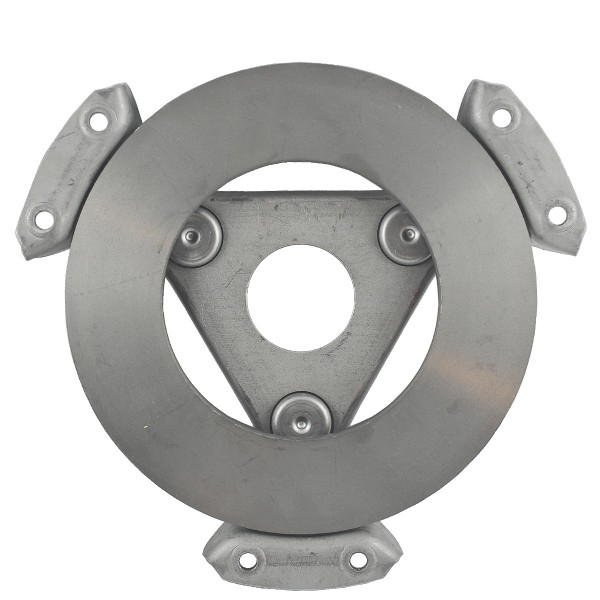

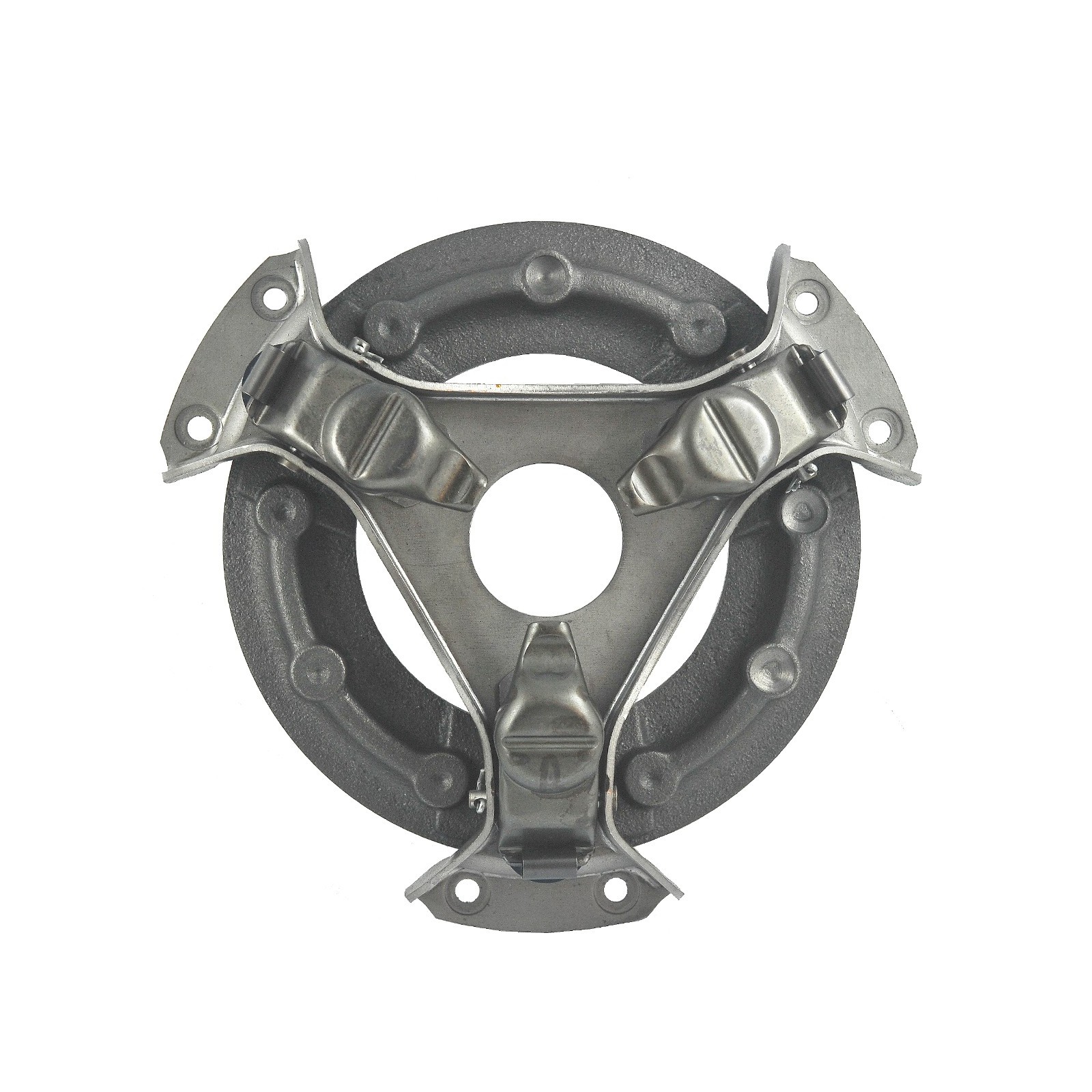

Kupplungsdruckplatte / Shibaura S325 / SD1643 / SD1840 / SD1843 / SD2043 / SD2200 / SD2243 / SD2443 / SD2643

Kupplungsscheiben-Druckplatte (CDSType3-Scheibe) mit einem Druckplattendurchmesser von 127 / 217 mm für Shibaura Traktoren der Serien Shibaura S325, Shibaura SD1643, Shibaura SD1840, Shibaura SD1843, Shibaura SD2043, Shibaura SD2200, Shibaura SD2243, Shibaura SD2443, Shibaura SD2643, Shibaura SD2843, Shibaura SE2540 und weitere.

Die Kupplungsdruckplatte verbindet Getriebe und Motor und ist somit für die Drehmomentübertragung vom Motor über das Getriebe auf den Antriebsstrang des Traktors verantwortlich. Um diesen komplexen Vorgang zu vereinfachen, ist die Kupplungsdruckplatte für die Bewegung des Traktors, das Anfahren und Anhalten sowie die Änderung der Übersetzungsverhältnisse zuständig. Die Kupplungsdruckplatte besteht aus einem Gehäuse, Druckfedern und einer Kupplungsscheibe. Ihre Hauptfunktion besteht darin, ausreichend Reibungskraft auf die Kupplungsscheibe auszuüben, um zu verhindern, dass sich die beiden Komponenten (Druckplatte und Scheibe) mit unterschiedlichen Drehzahlen drehen.

Abmessungen :

• Gesamtdurchmesser (Gehäuse): 265 mm,
• Innendurchmesser der Druckplatte: 127 mm,
• Druckplatten-Außendurchmesser: 217 mm,
• Höhe: 70 mm,
• Abstand der Befestigungsschraubenlöcher: 50 / 180 mm (voneinander gemessen),
• Originalteilenummern: 320450010, F450011, FD320021, SBA320450011, SBA320400010, SBA320400211, SBA320400212, SBA320450010,

Traktormodelle :

• Shibaura S325,
• Shibaura SD1643,
• Shibaura SD1840,
• Shibaura SD1843,
• Shibaura SD2043,
• Shibaura SD2200,
• Shibaura SD2243,
• Shibaura SD2443,
• Shibaura SD2643,
• Shibaura SD2843,
• Shibaura SE2540.

Erste Anzeichen für eine verschlissene Kupplung sind ungewöhnliche Geräusche beim Betätigen oder Loslassen des Kupplungspedals, ein unangenehmer Geruch oder ein schleifendes Geräusch aus dem Getriebe. Beim Austausch einer Kupplung empfiehlt es sich, alle Komponenten (Scheibe, Druckplatte, Lager) auszutauschen, da diese oft gleichzeitig verschleißen.

Magazin : K18:A29

*Fotos dienen nur zur Veranschaulichung und können aufgrund von Produktionsunterschieden im Laufe der Jahre im Detail vom gelieferten Produkt abweichen.
