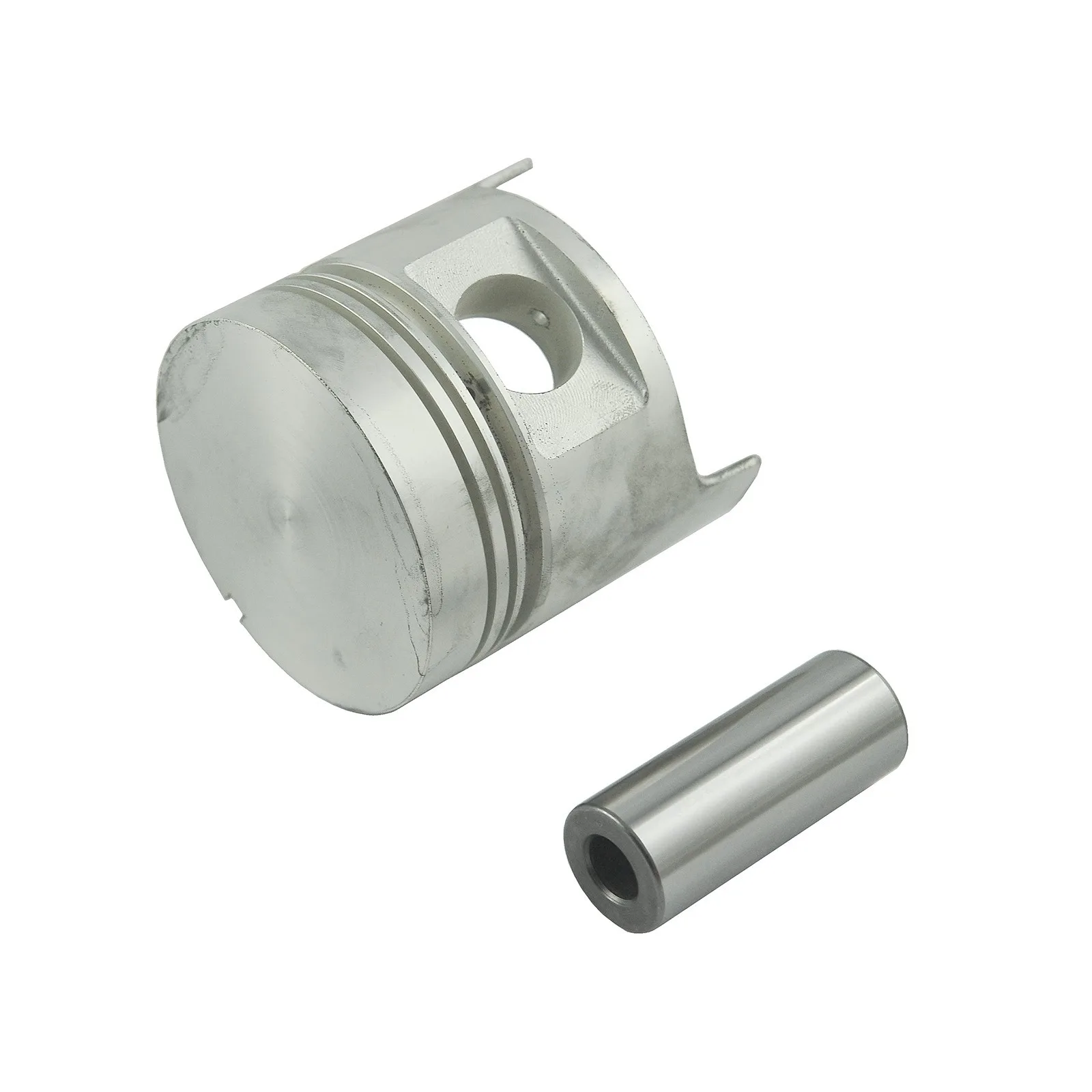

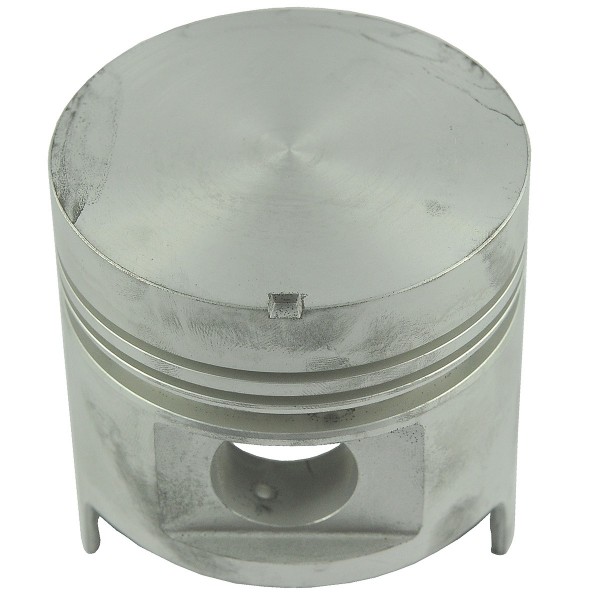

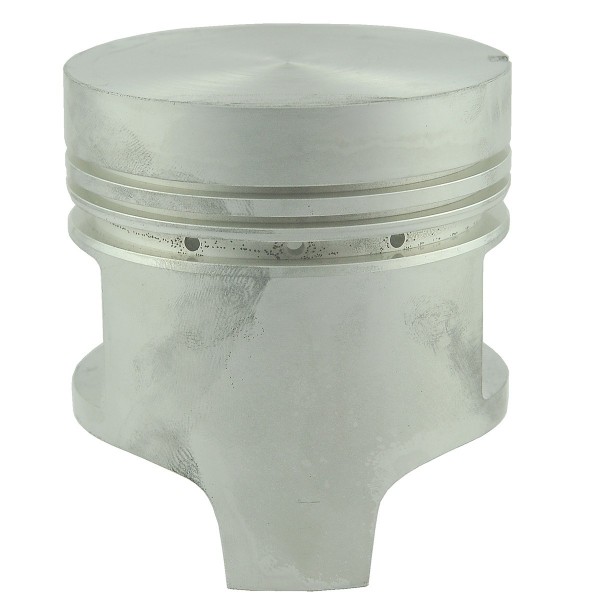

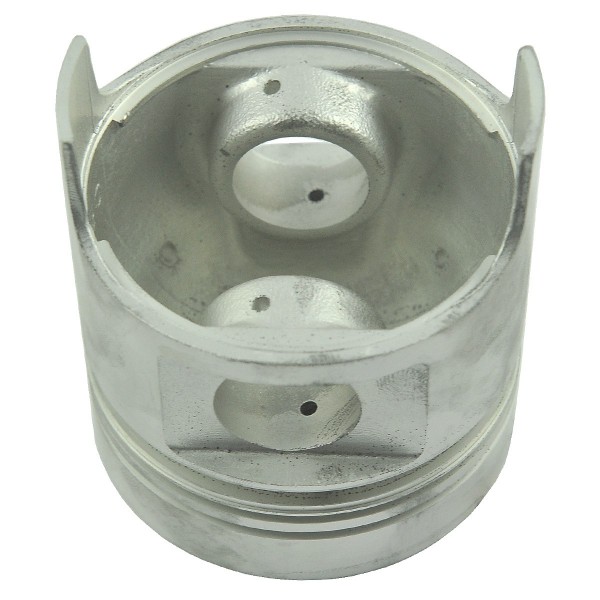

Piest motora / Ø 78 mm / Toyosha CS122 / Hinomoto E202 / E204 / E222 / E224

Piest motora ( 6-26-100-41 ) s vonkajším priemerom 78 mm a celkovou výškou 82 mm pre traktory Hinomoto radu Hinomoto E202, Hinomoto E204, Hinomoto E222, Hinomoto E224 s motormi Toyosha CS122 a ďalšími. Piest motora je pohyblivý prvok zodpovedný za premenu plynu a energie generovanej počas spaľovania na kľukový hriadeľ, čo sa následne premieňa na výkon motora. Piest je s kľukovým hriadeľom spojený prvkom nazývaným ojnica s čapovými spojmi. V hornej časti piestu sú prstencové kanály na upevnenie piestnych krúžkov, v strede je náboj na spojenie s ojnicou. V hornej časti sa nachádza tzv. dno, ktoré môže mať rôzny tvar v závislosti od typu motora. Vzhľadom na prevádzku vo veľmi ťažkých podmienkach sú piesty motora najčastejšie vyrobené z hliníka. a kremíkových zliatin.

Rozmery :

• vonkajší priemer: 78 mm,
• výška: 62 / 82 mm,
• priemer otvoru pre kolík: 24 mm.
• Priemer čapu: 23,90 mm.
• dĺžka čapu: 61 mm.
• vzdialenosť od konca otvoru pre čap k spodnému okraju piesta: 7,50 mm,
• vzdialenosť od okraja otvoru pre čap k hornému okraju piestu: 30 mm,
• šírka drážky piestu ( %C5% 9Bcieni-78-mm-19x2x4mm-hinomoto-e222-e223.html">6-26-100-41 ) od vrchu piestu: 2,00 / 2,00 / 4,00 mm.
• originálne číslo dielu: -,
• číslo dielu: 5-23-201-27.

Modely motorov :

Toyosha :

• Toyosha CS122.

Modely traktorov :

Hinomoto :

• Hinomoto E202,
• Hinomoto E204,
• Hinomoto E222,
• Hinomoto E224.

Zásobník : M01:A44

*Fotografie slúžia len na ilustračné účely a môžu sa v detailoch líšiť od dodaného produktu z dôvodu rozdielov vo výrobe v priebehu rokov.
