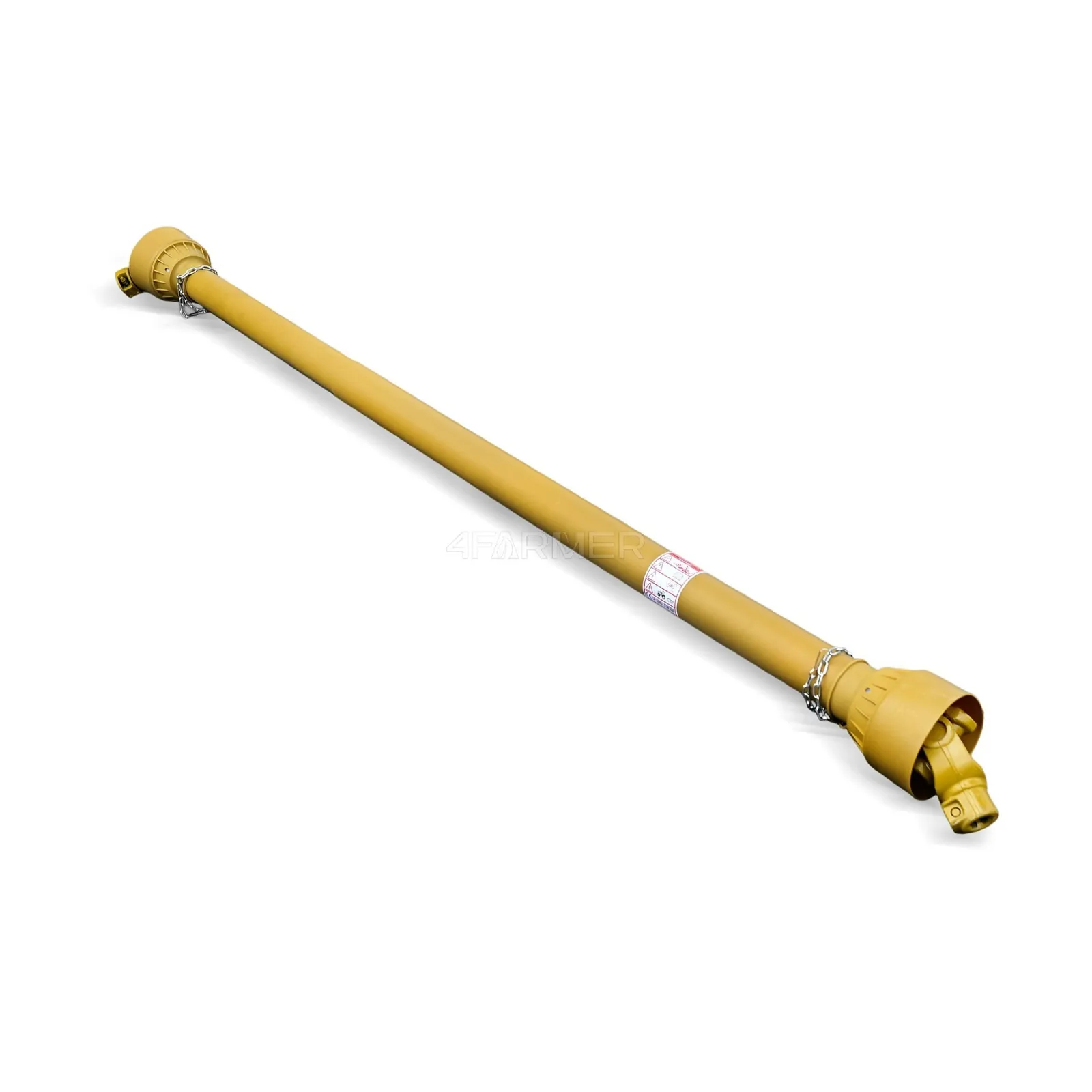

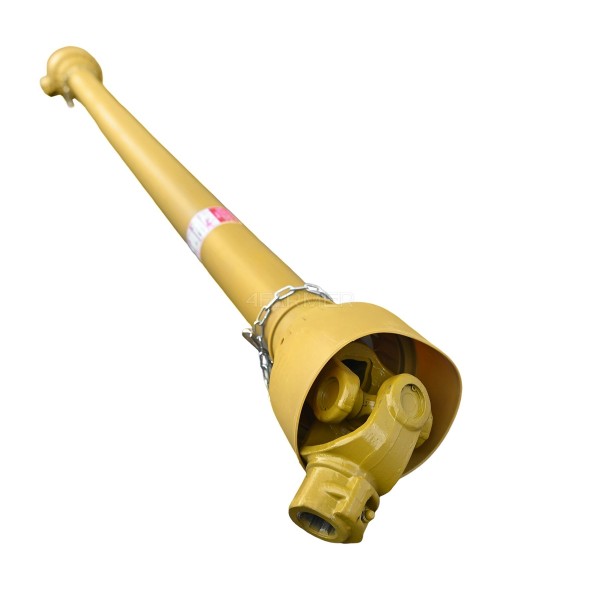

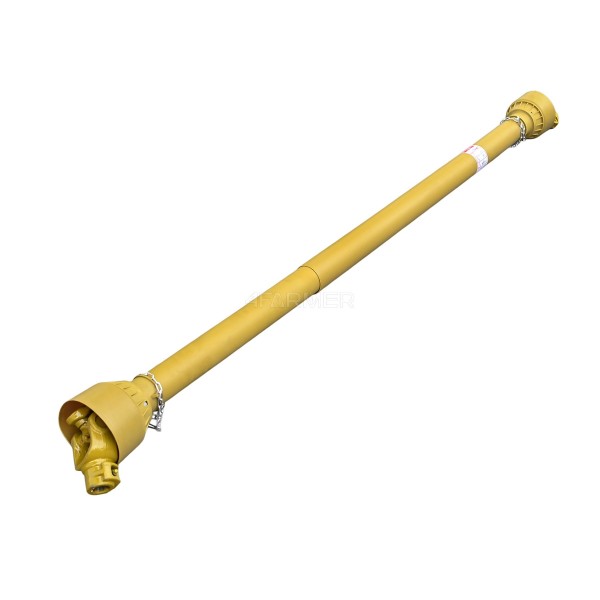

Vývodový hriadeľ 05B - 180 cm / do 55 HP

Vývodový hriadeľ je hriadeľ, ktorý prenáša výkon. Rotačný pohyb z traktora na pripojený stroj je navrhnutý tak, aby pracoval pod uhlom k traktoru. Vývodový hriadeľ sa skladá z 2 priečok, 2 párov vidlíc a teleskopickej trojuholníkovej trubice. Kĺbový hriadeľ je bežný názov pre tri typy hriadeľov:

• vývodový hriadeľ traktora (PTO),
• hriadeľ na prenos výkonu, napr. rúrkové alebo teleskopické,
• vývodový hriadeľ v stroji (WPM).

Teleskopická hriadeľ s priečnym kĺbom sa dodáva v niekoľkých typoch. Delia sa podľa ich dĺžky a hodnoty prenášaného krútiaceho momentu. Minimálna hodnota krútiaceho momentu je dôležitý parameter, ktorý musíme zohľadniť pri výbere hriadeľa. Nominálna hodnota Nm je hodnota prenosu krútiaceho momentu, ktorá sa znižuje s vysunutím hriadeľa nad hodnotu stanovenú výrobcom.

Ďalším krokom pri kúpe valčeka je výber vhodnej dĺžky. Pre výber správneho hriadeľa zmerajte vzdialenosť od vývodového hriadeľa traktora k vývodovému hriadeľu stroja a potom zmerajte vzdialenosť vývodového hriadeľa od stredu kĺbov do stredu.

Vývodový hriadeľ bez ochrany, celková dĺžka 1800 mm (minimálne) pre kultivátory a cepové kosačky 4FARMER.

Technické údaje :

• celková dĺžka: 1800 mm (merané od konca k koncu v zloženom stave),
• dĺžka od kríža k krížu: 1600 mm,

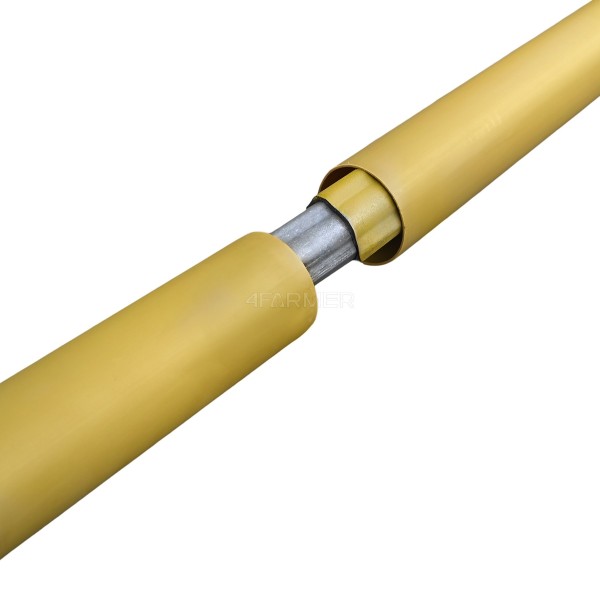

• priemer potrubia: 44,70 x 4 / 51,30 x 2,90 (trojuholníkový prierez),
• priečne rozmery: Ø 27 / 74,60 x 74,60 mm (šírka),

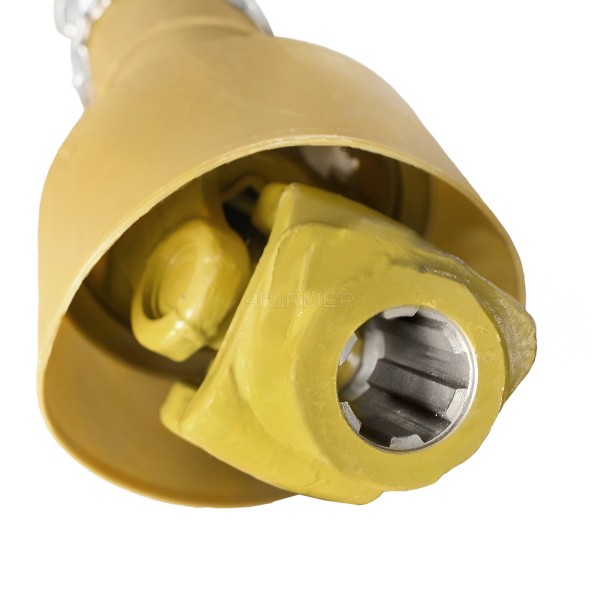

• priemer frézy: 35 mm (merané medzi zubami frézy), 30 mm (merané spolu so zubami frézy), 1-1/8 palca,
• počet zubov: 6T / 6T,
• krútiaci moment: 360 – 460 Nm,
• odporúčaný výkon traktora: 35 až 55 HP,
• plastový kryt súčasťou balenia.
