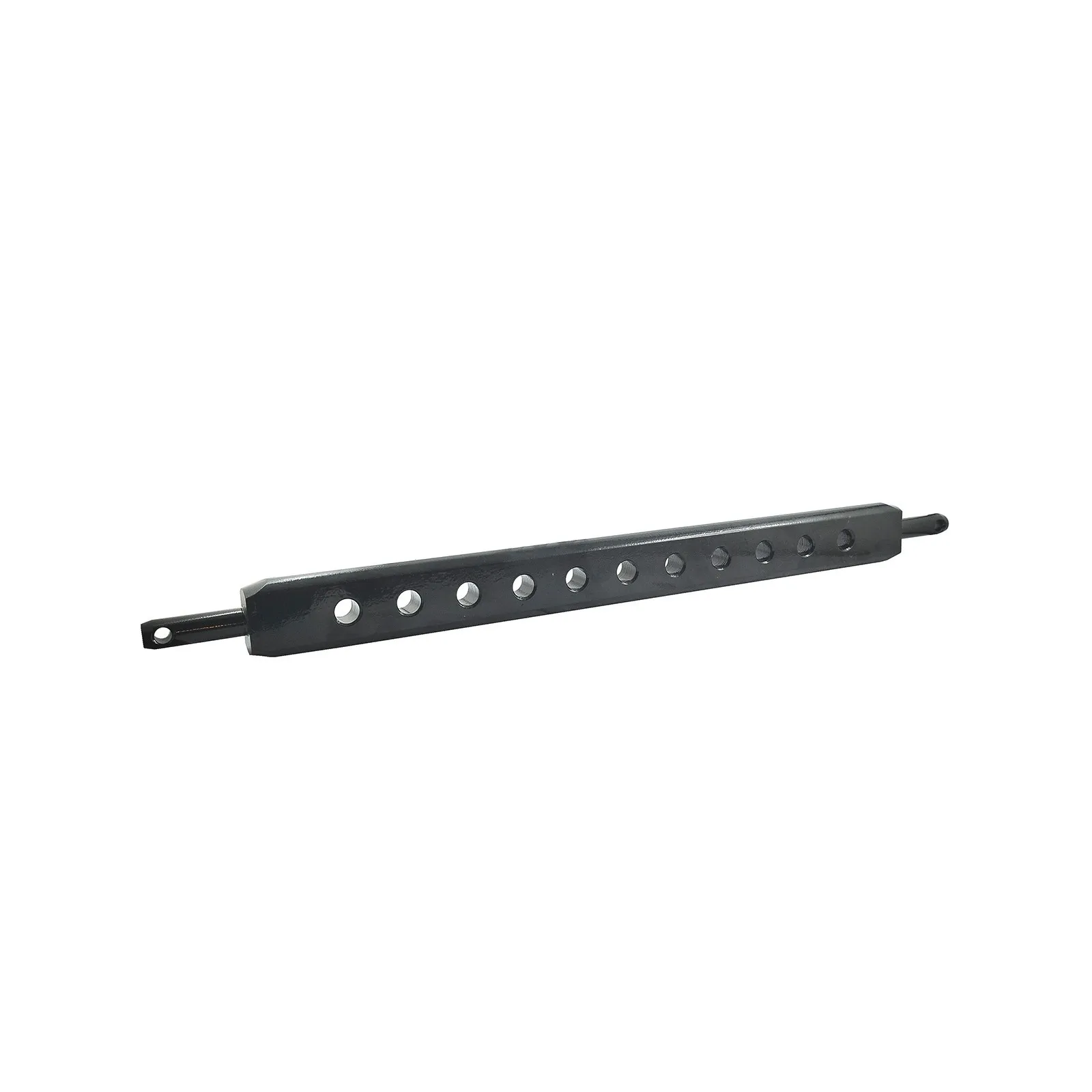

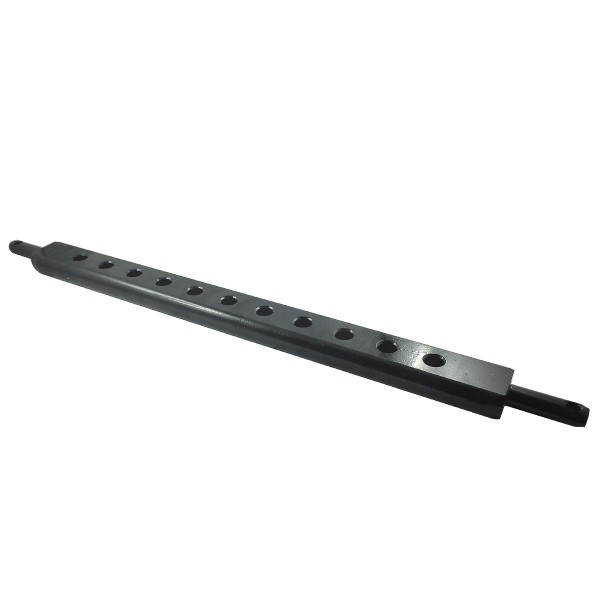

Barre d'attelage / 661 mm / Ø 22 mm / Cat I

Timon d'une longueur utile de 661 mm , d'une largeur de 63 mm et d'une épaisseur de 30 mm pour tracteurs et mini-tracteurs avec attelage trois points Cat .

Le timon d'un tracteur à attelage trois points Cat I est une bande horizontale percée de trous en métal ou en alliages métalliques, utilisée pour remorquer des remorques et d'autres machines ou pour tirer des charges, par exemple des bûches de bois. La poutre de suspension à attelage à trois points est terminée par des broches qui sont montées sur les poutres inférieures du système de suspension à attelage à trois points arrière. Les trous de la barre d'attelage sont utilisés pour attacher une boule d'attelage, une manille, une chaîne ou tout autre système de remorquage.

Les poutres de traction existent en différentes tailles :

• timon 400 mm,
• timon 510 mm ,
• timon 604 mm ,
• timon 684 mm ,
• timon 764 mm .

La poutre d'attelage d'un tracteur TUZ Cat 1 est montée avec des goupilles dans les trous de boule des bras inférieurs et verrouillée avec des goupilles fendues avec un anneau . Une poutre correctement sélectionnée est une poutre qui, après installation et verrouillage avec des goupilles, maintient les bras inférieurs parallèles les uns aux autres.

Dimensions :

• longueur utile : 661 mm,
• longueur totale : 810 mm,
• diamètre des trous de poutre : 20 mm,
• largeur : 63 mm,
• épaisseur : 30 mm,
• nombre de trous : 11 pièces,
• diamètre des axes d'attelage : 22 mm,

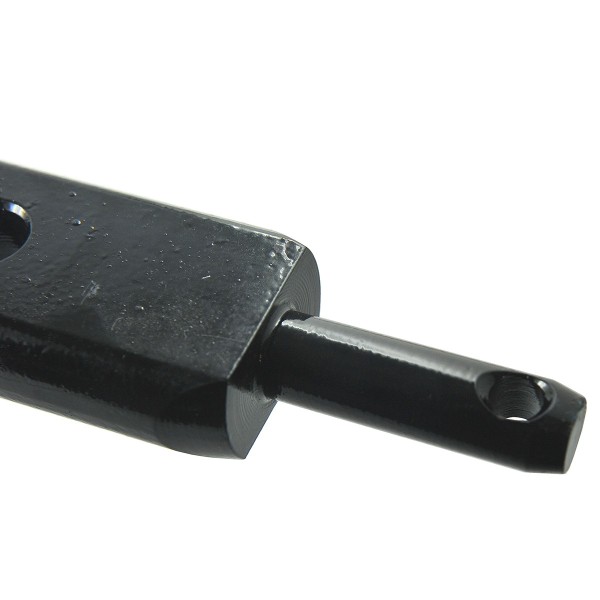

• longueur de la goupille du crochet : 74 mm,
• diamètre des trous des goupilles d'attelage : 12 mm,
• poids : 9 kg.

L'attelage trois points Cat I (première catégorie) signifie que les axes et les trous de montage sont compris entre 19 et 22 mm .
