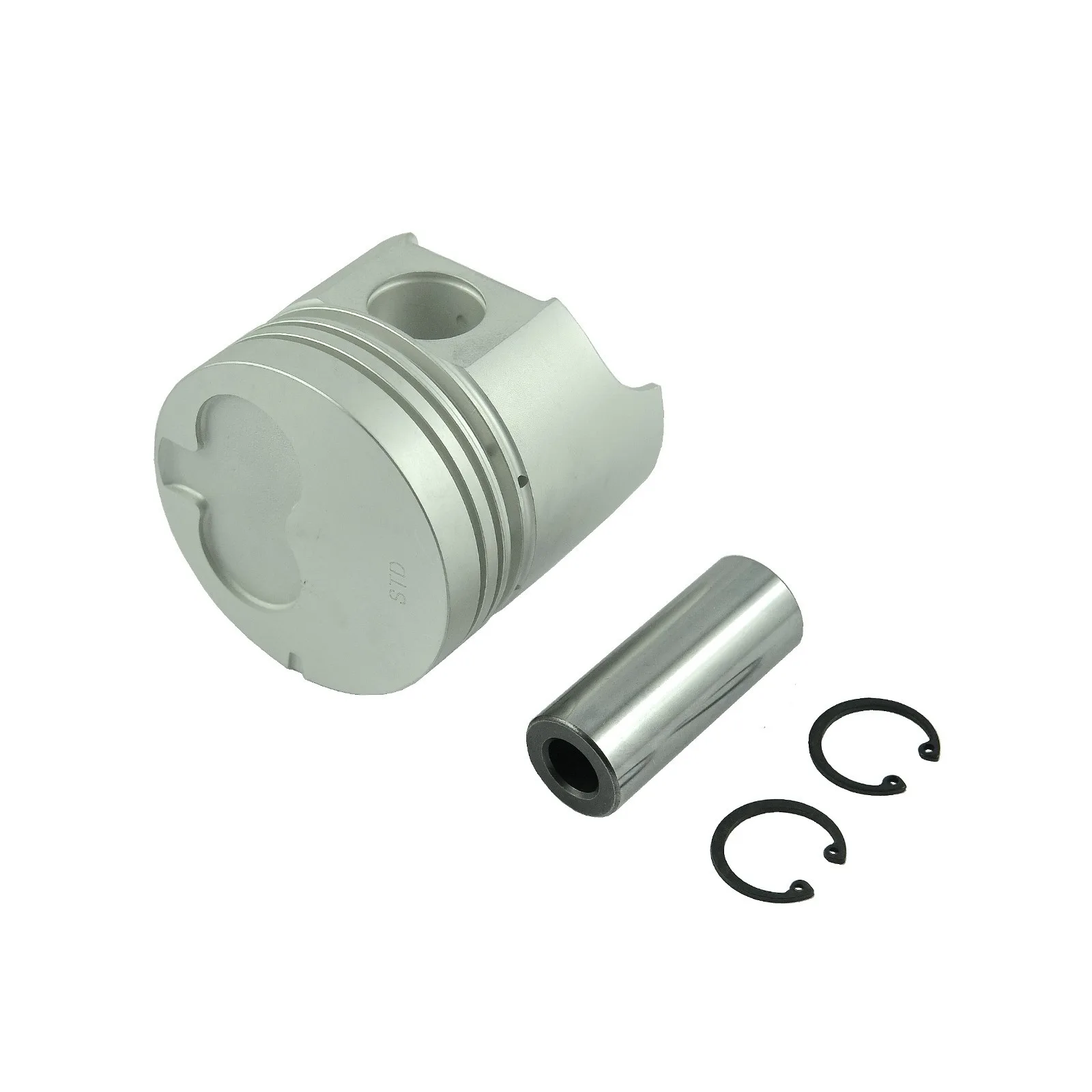

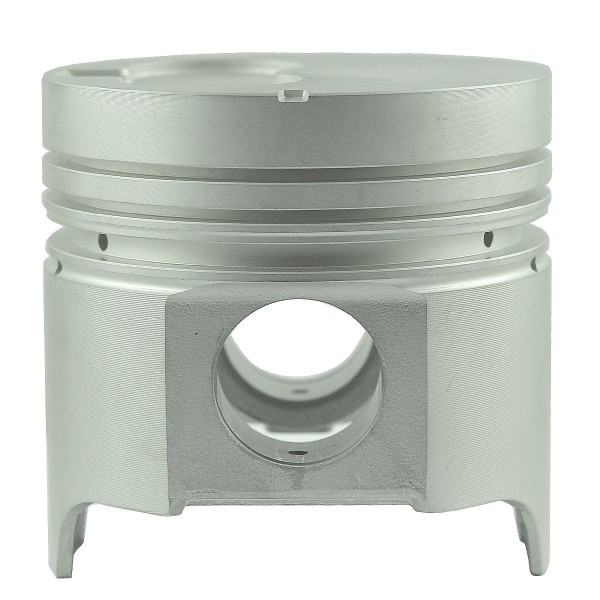

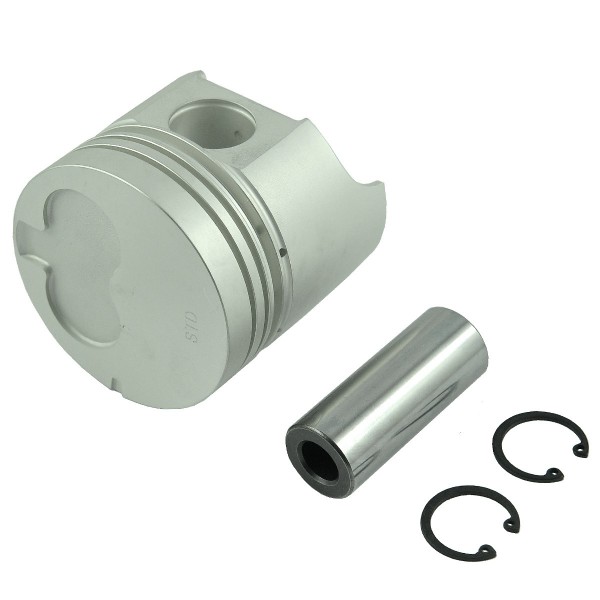

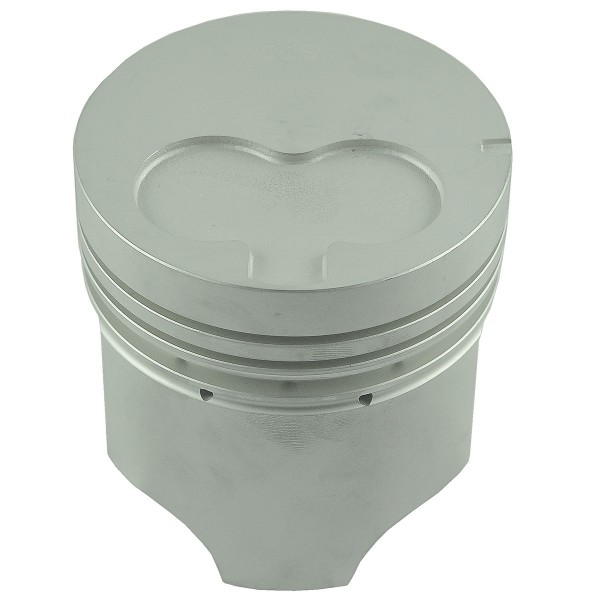

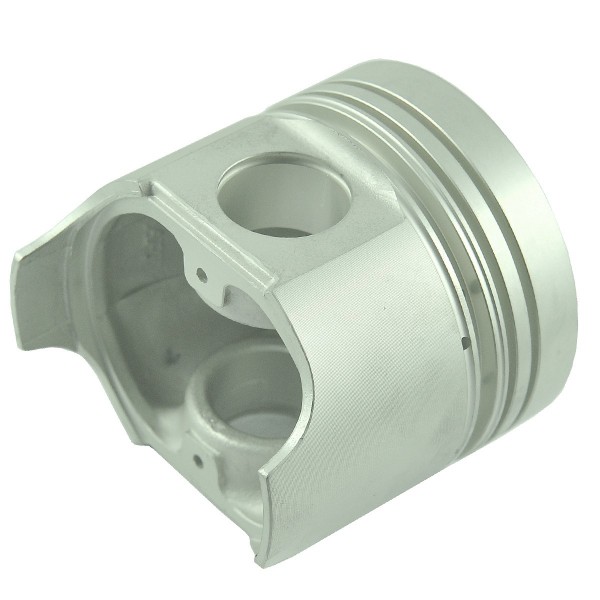

Pistón de motor / Ø 80 mm / Iseki 3AF1 / 3AE1 / Iseki TL1900 / TL1901 / TL2100 / TL2300 / TL2301 / TL2500 / TE4270

Pistón de motor (segmentos 9-99-101-01, 5681-212-1011-0) con un diámetro exterior de 80 mm y una altura total de 78 mm para tractores Iseki con inyección indirecta de combustible de las series Iseki TL1900 , Iseki TL1901 , Iseki TL2100, Iseki TL2300, Iseki TL2301, Iseki TL2500, Iseki TE4270, Iseki TU220 , Iseki TU225, Iseki TU240, Iseki TU245 con motores Iseki 3AF1, Iseki 3AE1 y otros. El pistón del motor es un elemento móvil responsable de convertir el gas y la energía producidos durante la combustión en el cigüeñal, y así en potencia del motor. El pistón está conectado al cigüeñal mediante un componente llamado biela con conexiones de pasador. En la parte superior del pistón se encuentran canales anulares para el montaje de los segmentos, y en su interior, un cubo para la conexión con la biela. En la parte superior se ubica la denominada corona, cuya forma puede variar según el tipo de motor. Debido a las exigentes condiciones de funcionamiento, los pistones de los motores suelen estar fabricados con aleaciones de aluminio y silicio.

Dimensiones :

• diámetro exterior: 80 mm,
• altura: 78 / 62 mm,
• diámetro del orificio del pasador: 25 mm,
• Diámetro del pasador: 24,80 mm,
• longitud del pasador: 60 mm,
• Profundidad del asiento de la válvula: 2 mm,
• Distancia desde el extremo del orificio del pasador hasta el borde inferior del pistón: 6 mm.
• Distancia desde el borde del orificio del pasador hasta el borde superior del pistón: 30,50 mm.
• Ancho de las ranuras del anillo desde la parte superior del pistón: 2 / 2 / 4 mm.
• Número de pieza original: 5681-211-1169-0,
• números de comparación: 9-23-106-03,
• Número de pieza: 9-98-100-05.

Modelos de motor :

Iseki :

• Iseki 3AE1,
• Iseki 3ΑF1.

Modelos de tractores :

Iseki :

• Iseki TL1900,
• Iseki TL1901,
• Iseki TL2100,
• Iseki TL2300,
• Iseki TL2301,
• Iseki TL2500,
• Iseki TE4270,
• iseki tu220,
• iseki tu225,
• iseki tu240,
• Iseki TU245.

Revista : K18:F17:S03

*Las fotos son solo a título ilustrativo y pueden diferir en algunos detalles del producto entregado debido a las diferencias en la producción a lo largo de los años.
