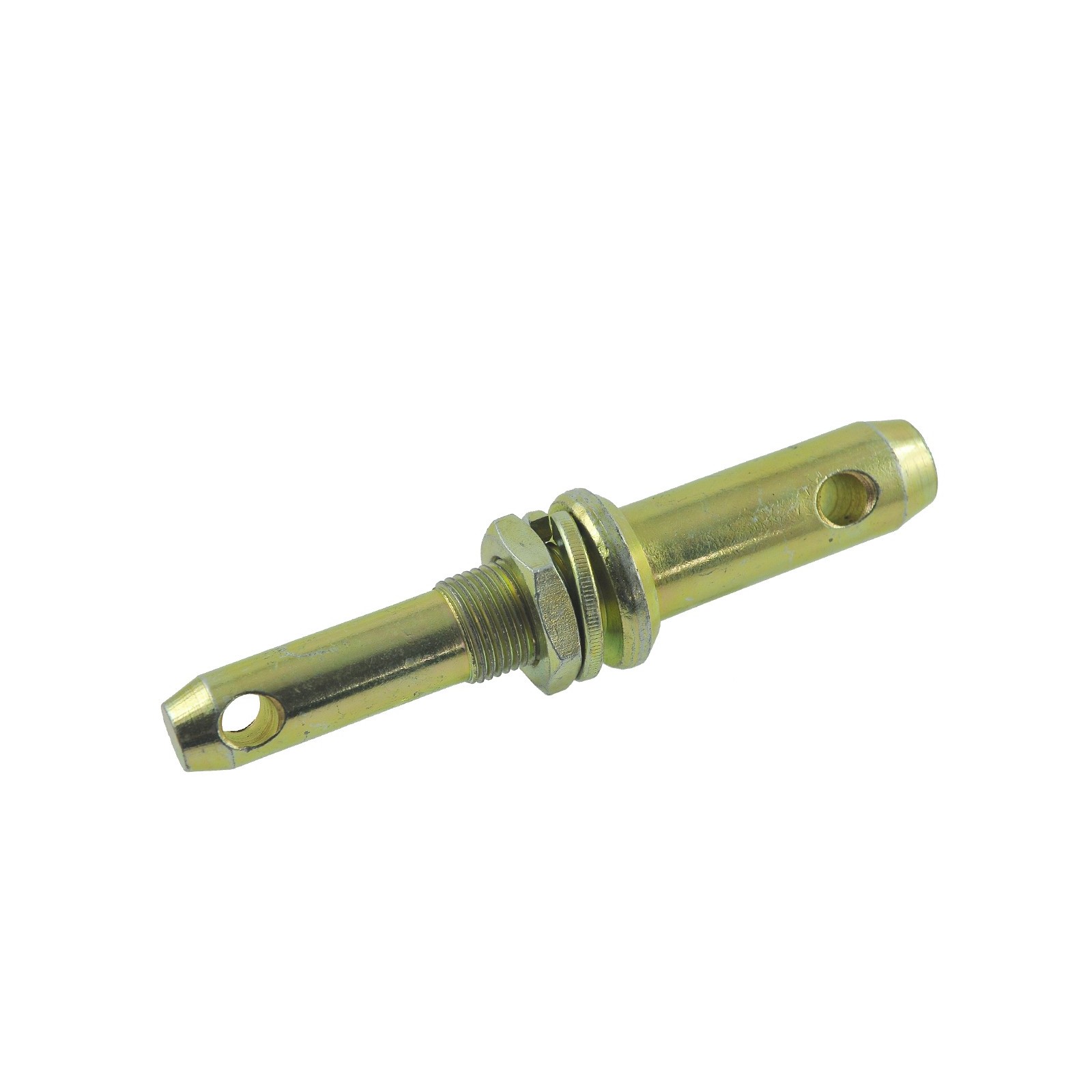

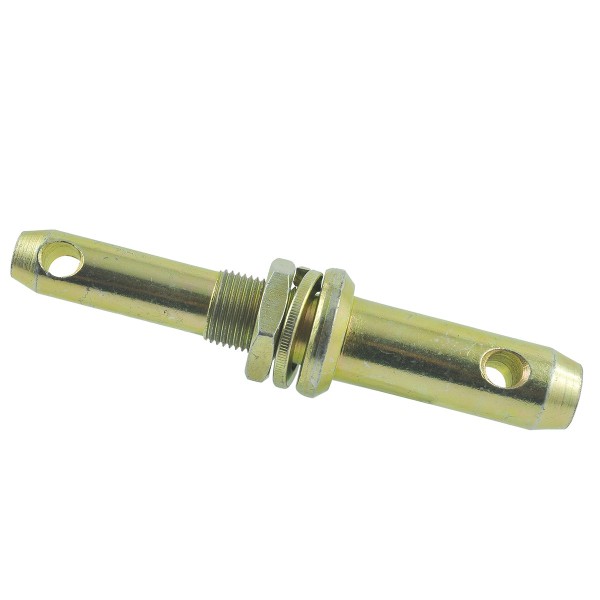

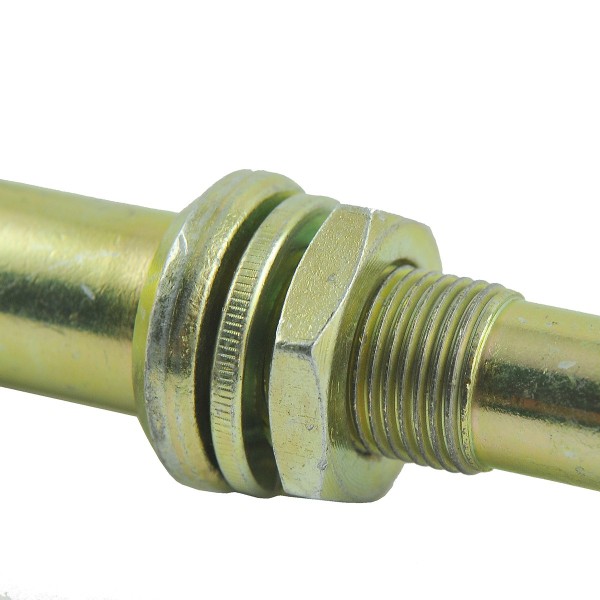

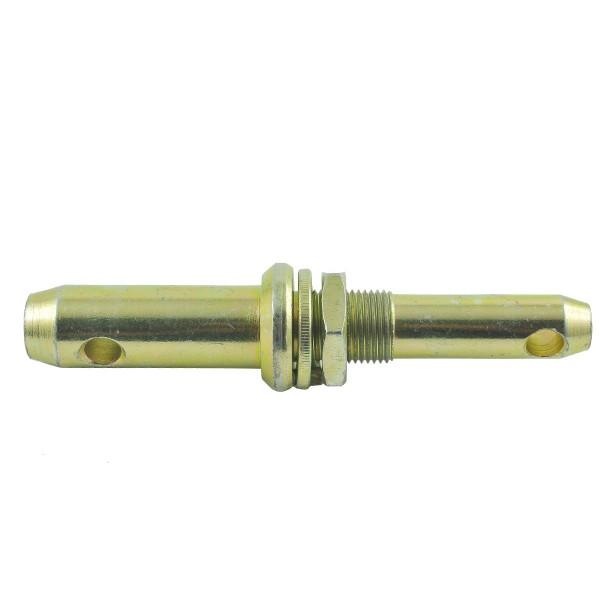

Pasador Cat I / Cat II / 22/28 x 191 mm / 1"UNF / S.900213

Pasador con rosca de 1 pulgada (1UNF) Cat I (22 mm), Cat II (28 mm) y una longitud total de 191 mm para máquinas y equipos agrícolas.

Un pasador es una de las formas más habituales de conectar (no de forma rígida) elementos, accesorios o un conjunto de piezas. Una conexión de pasador suele ser un cilindro hecho de un material duro resistente a daños y temperaturas que, según la aplicación, puede estar equipado de forma suelta o ajustada con un segundo elemento que cierra la conexión, por ejemplo un grillete, un tornillo con forma de "U". " mango o una placa de montaje, y más a menudo cerrado. un pasador colocado en el orificio del pasador o una tuerca de bloqueo. Existen varios tipos de pines, estos son los más comunes:

• sin cabeza,
• nasal,
• con cabeza cilíndrica,
• con espiga roscada,

Dimensiones :

• longitud total: 191 mm,
• longitud de trabajo: Cat I 51 / Cat II 62 mm,
• diámetro: Cat I 22 (7/8 pulgadas) / Cat II 28 (1"1/8 pulgadas) mm,
• diámetro del agujero: 12 mm,
• hilo: 1 pulgada (1 "UNF),
• longitud de la rosca: 27 mm,
• tamaño de clave: 48,
• Números de pieza: S.900213.

Revista : M01:A06:S01

*Las fotos son solo para fines ilustrativos y pueden diferir en detalles del producto entregado debido a diferencias en la producción a lo largo de los años.
