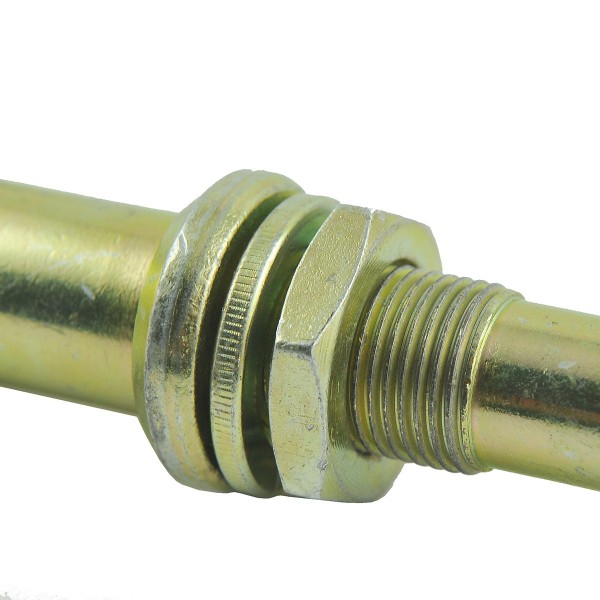

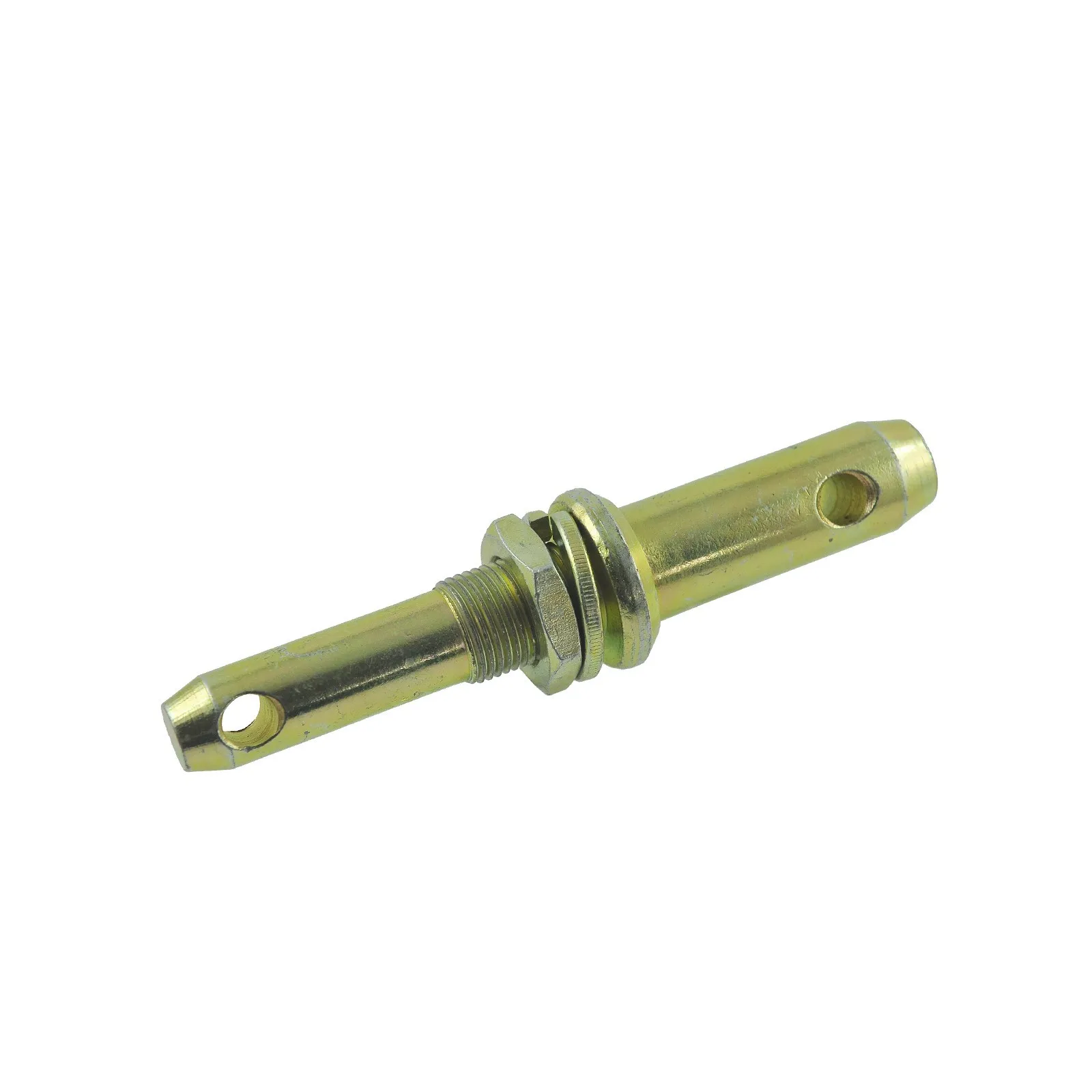

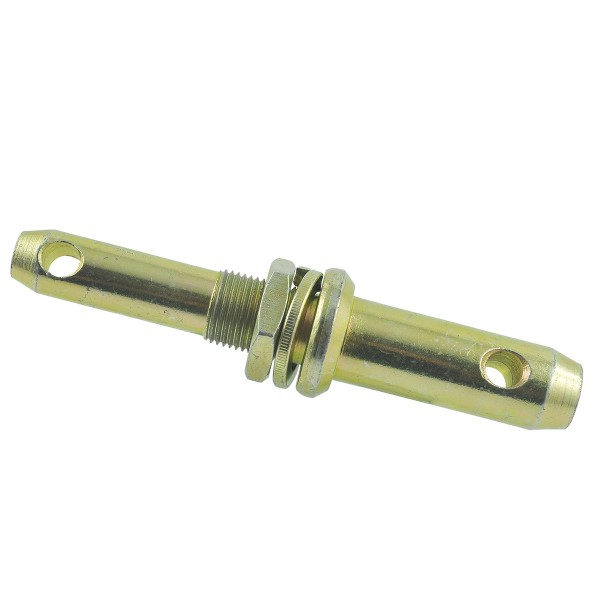

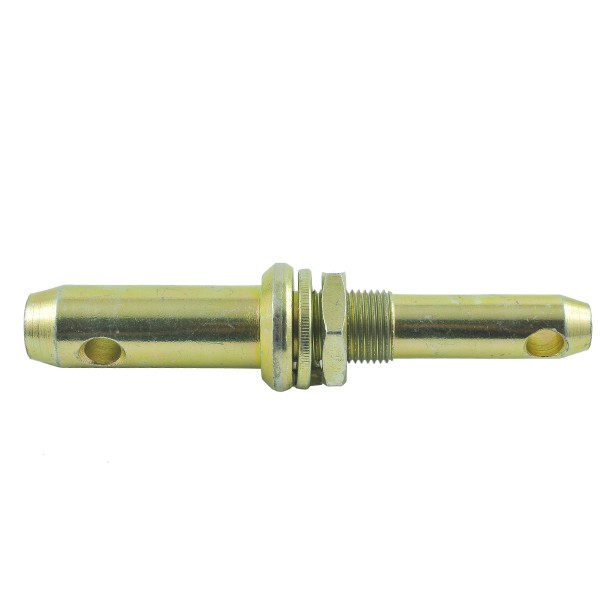

Stift Kat. I / Kat. II / 22/28 x 191 mm / 1"UNF / S.900213

Bolzen mit 1 Zoll Gewinde (1UNF) Cat I (22 mm), Cat II (28 mm) und einer Gesamtlänge von 191 mm für landwirtschaftliche Maschinen und Geräte.

Ein Stift ist eine der gebräuchlichsten Möglichkeiten, Elemente, Zubehör oder Teilesätze (nicht starr) zu verbinden. Bei einer Stiftverbindung handelt es sich meist um einen Zylinder aus hartem, beschädigungs- und temperaturbeständigem Material, der je nach Anwendung lose oder fest mit einem zweiten Element, das die Verbindung verschließt, z. B. einem Schäkel, einer Schraube mit einem „U“, verbunden werden kann "Griff oder eine Montageplatte und meistens geschlossen. Ein im Stiftloch platzierter Stift oder eine Sicherungsmutter. Es gibt verschiedene Arten von Pins. Hier sind die gebräuchlichsten:

• kopflos,
• Nasal,
• mit zylindrischem Kopf,
• mit Gewindezapfen,

Abmessungen :

• Gesamtlänge: 191 mm,
• Arbeitslänge: Kat. I 51 / Kat. II 62 mm,
• Durchmesser: Kat. I 22 (7/8 Zoll) / Kat. II 28 (1"1/8 Zoll) mm,
• Lochdurchmesser: 12 mm,
• Gewinde: 1 Zoll (1"UNF),
• Gewindelänge: 27 mm,
• Schlüsselgröße: 48,
• Teilenummern: S.900213.

Magazin : M01:A06:S01
