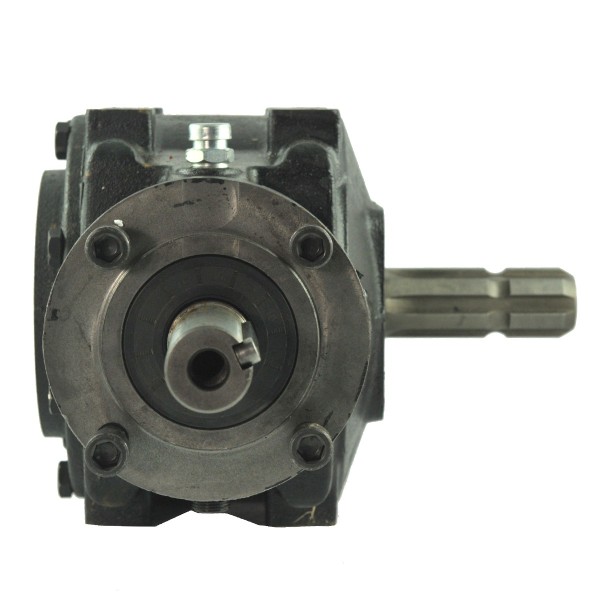

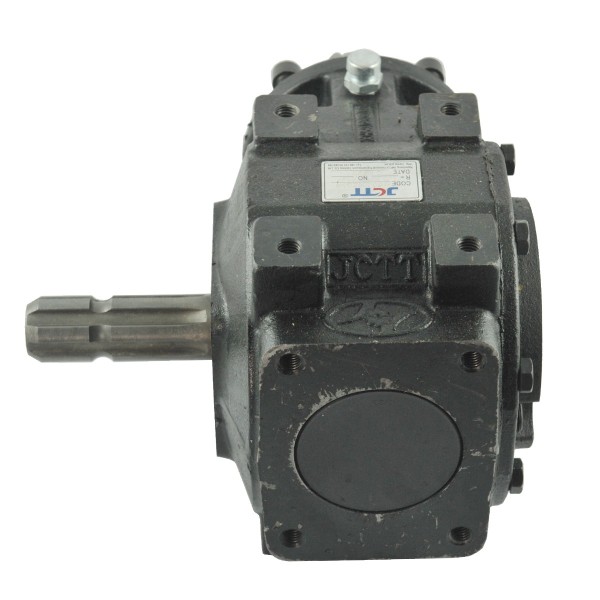

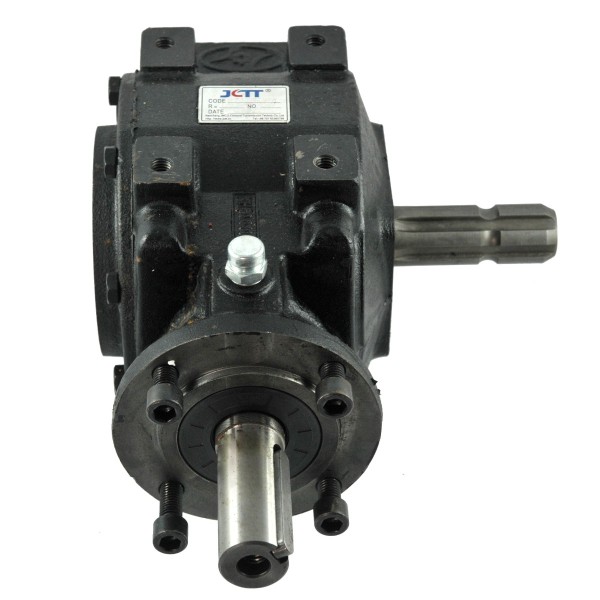

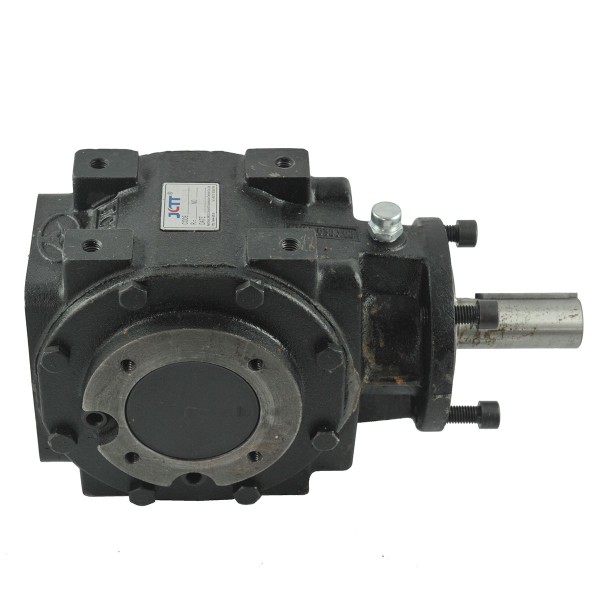

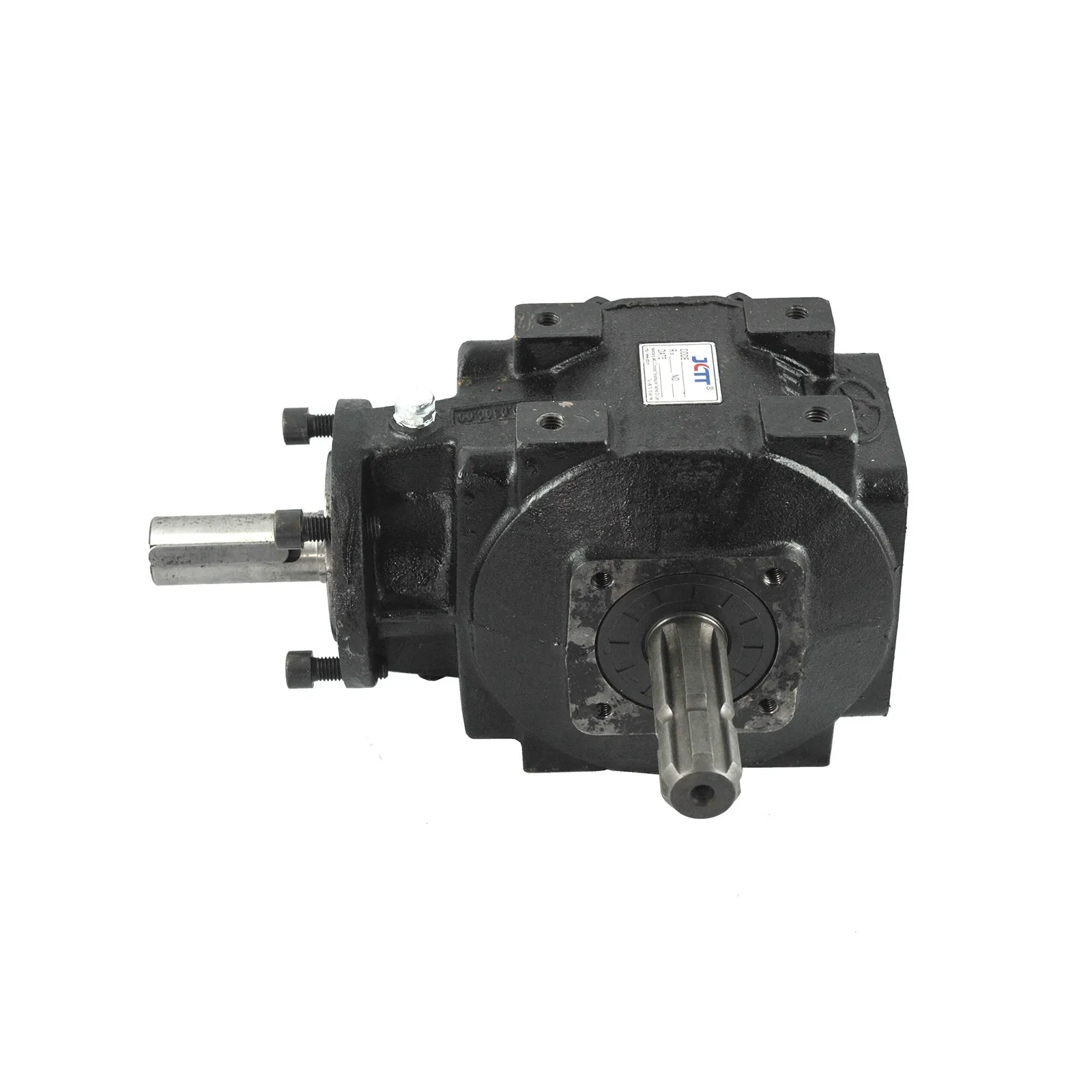

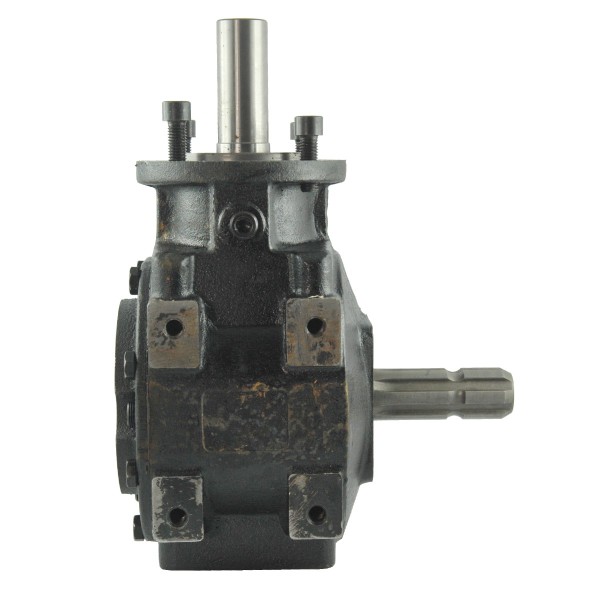

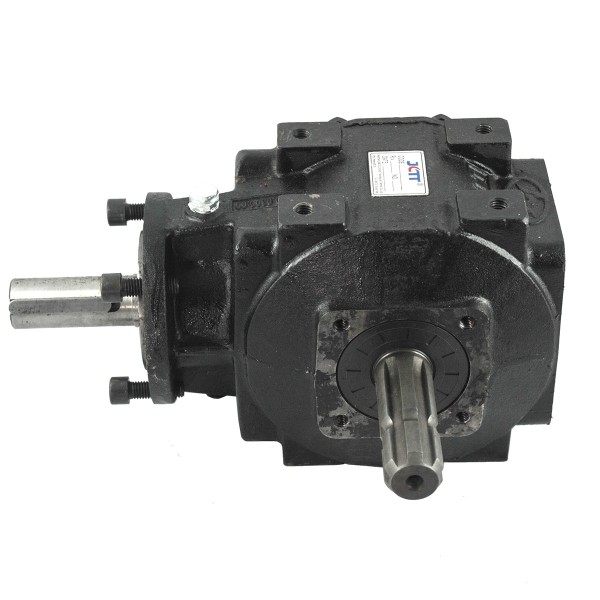

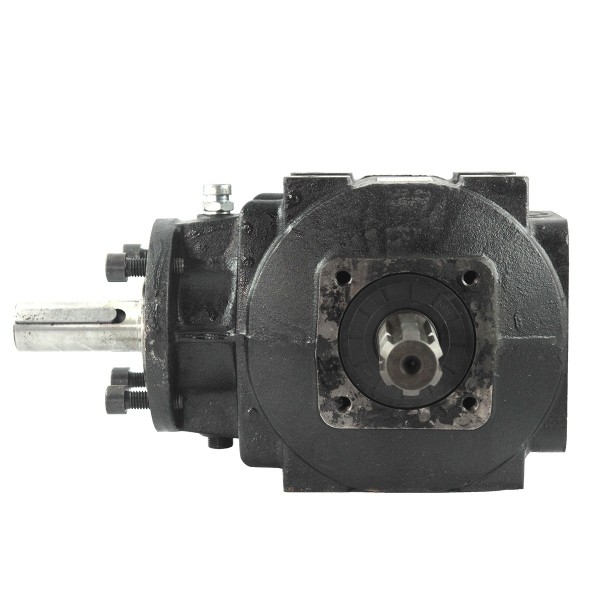

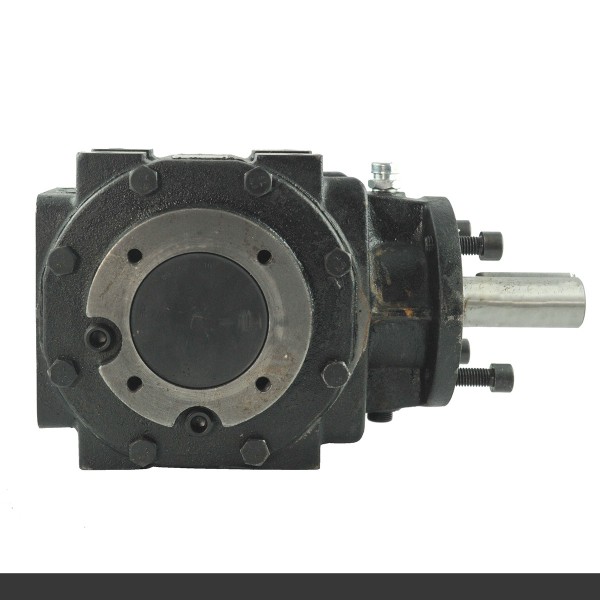

Caja de cambios angular 1: 3 / para segadora de martillos trasera AGF / 50KM

Caja de cambios angular para segadoras traseras AGF de 4FARMER y otros. La caja de cambios en las segadoras AGF está ubicada en el lado izquierdo de la segadora, detrás de la máquina, y se conecta directamente a la polea, por lo tanto, la caja de cambios tiene la dirección de rotación izquierda del eje de salida (movimiento en sentido contrario a las agujas del reloj).

Un engranaje cónico cónico dentado con ejes perpendiculares es una transmisión cuya unidad de accionamiento consta de dos ejes perpendiculares entre sí. Los ejes están rematados con ruedas dentadas y engranajes cónicos que ruedan unos sobre otros. El reductor cónico-helicoidal consta de:

• carcasas (acero inoxidable de alta calidad),
• cubos (elemento que conecta engranajes con una polea),
• una llanta (parte de un engranaje con dientes, un conector con un cubo),
• disco (conecta la llanta con el segundo cubo con el eje de operación)
• ejes de toma de fuerza y el eje de salida.

La tarea principal de la caja de cambios angular es ajustar la rotación del motor a la rotación, conducir la máquina en un ángulo de 90 ° y cambiar la velocidad de rotación de la máquina adaptada a la velocidad de rotación del eje de la TDF del tractor.

Dimensiones:

• la dirección de rotación del eje de entrada PTO / PTO: izquierda, en sentido antihorario,
• longitud: 250 mm,
• ancho: 160 mm,
• altura: 190 mm,
• longitud del eje WOM / PTO: 94 mm,

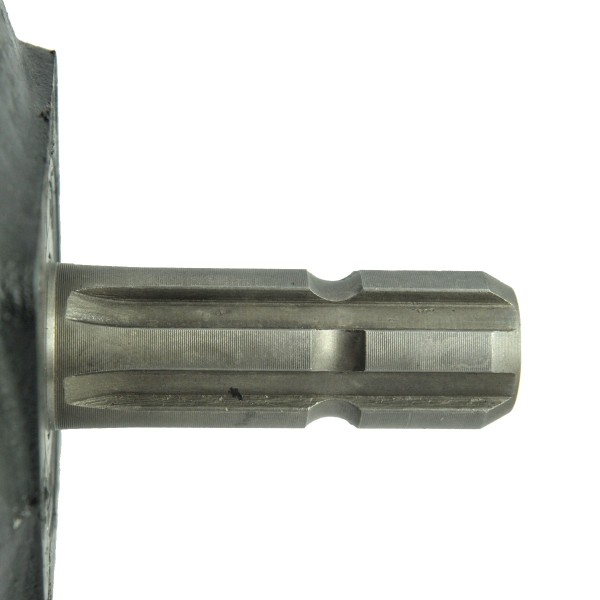

• diámetro del eje de la toma de fuerza: 1 "3/8 Z6, 34 mm (medido con los dientes), 28 mm (medido entre los dientes de la cuña múltiple),

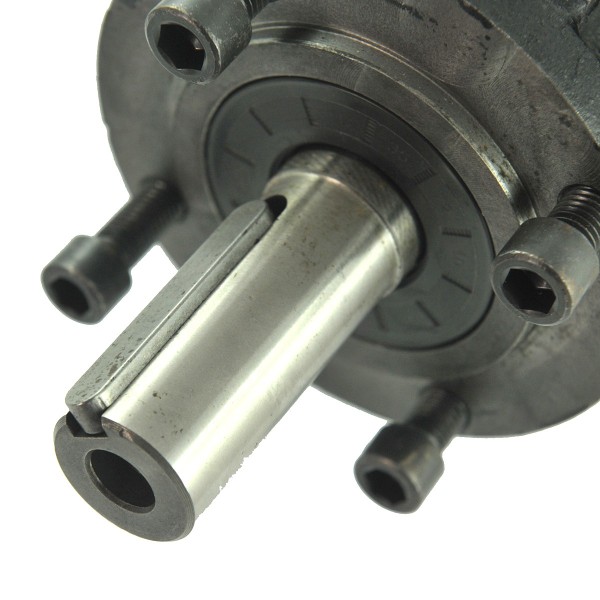

• longitud del rodillo de salida: 84 mm,
• diámetro del rodillo de salida: 33 mm,
• distancia entre agujeros para tornillos de fijación: 113 x 83 mm,
• diámetro de los orificios de los tornillos de montaje: M12 x 1,75 / M8 x 1,25,
• velocidad recomendada del eje de la TDF: 540 rpm,
• potencia máxima del tractor: 50 CV,
• peso: 20 kg.

Modelos de cortacésped :

• Segadora de martillos AGF 140 ,
• Trituradora de martillos AGF 160 ,
• Trituradora de martillos AGF 180 .

El engranaje cónico está expuesto a altas fuerzas de rotación y a altas temperaturas (las altas temperaturas son causadas por la fricción de las unidades de trabajo entre sí, además hay una ligera pérdida de potencia en este punto), por lo tanto, la mayoría de los engranajes cónicos funcionan total o parcialmente. inmersión en aceite.
