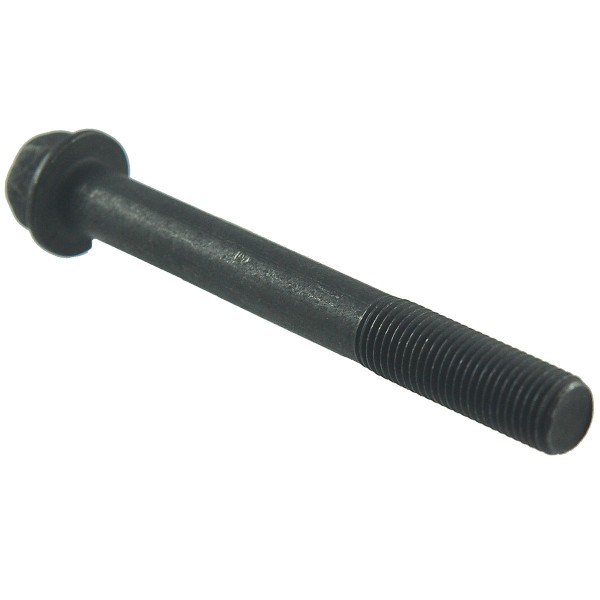

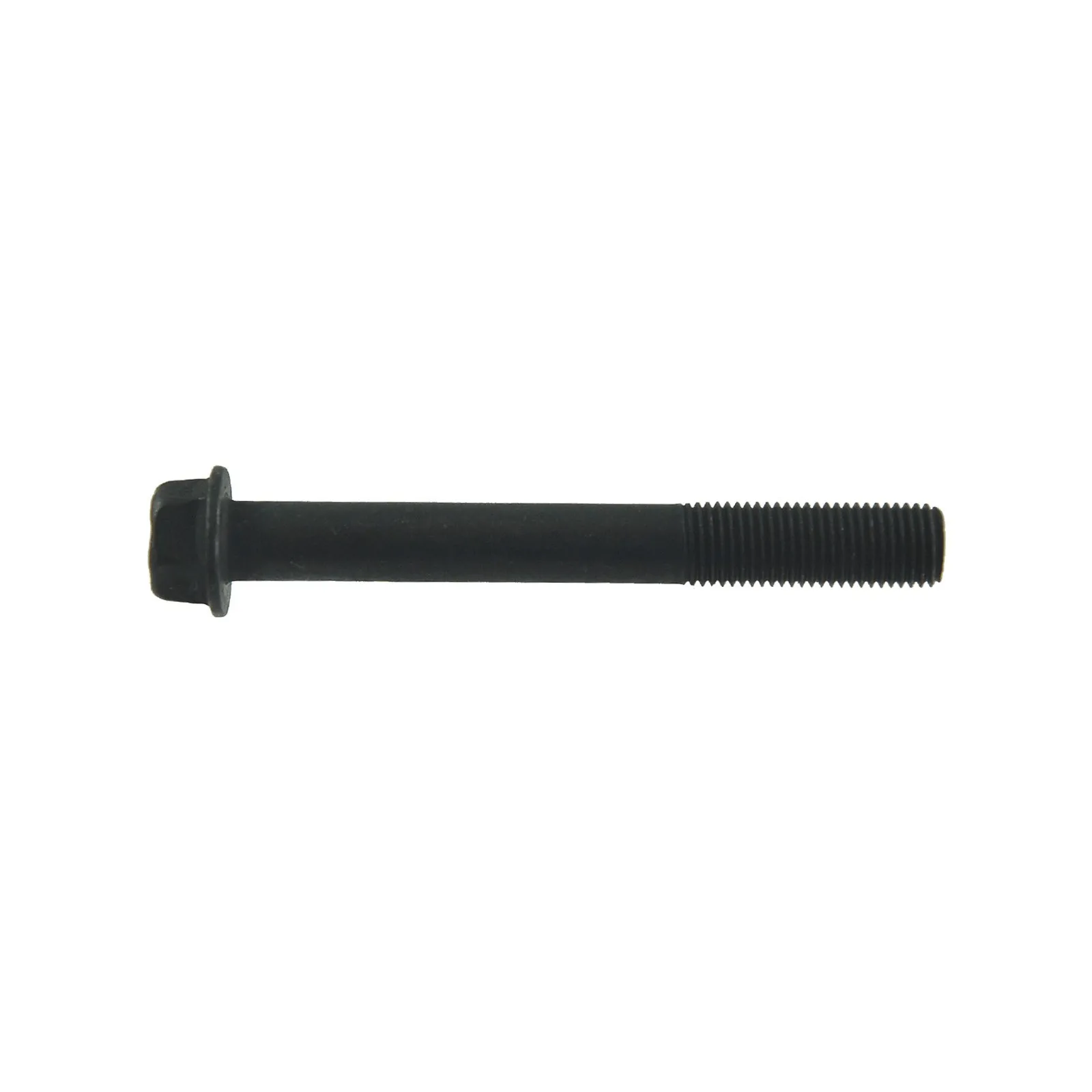

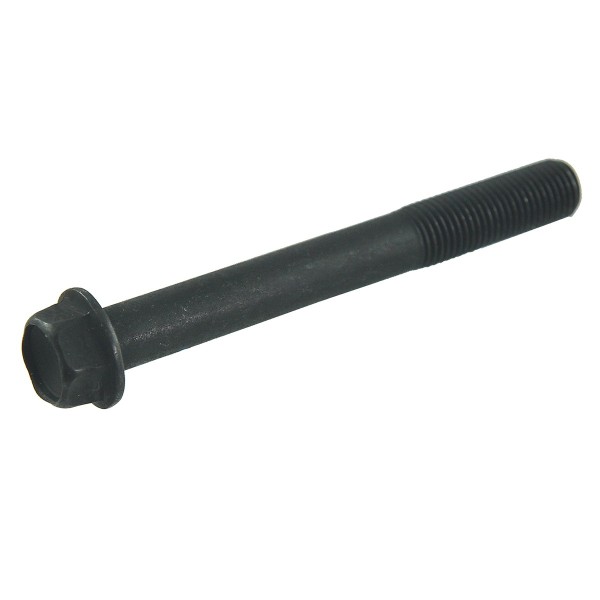

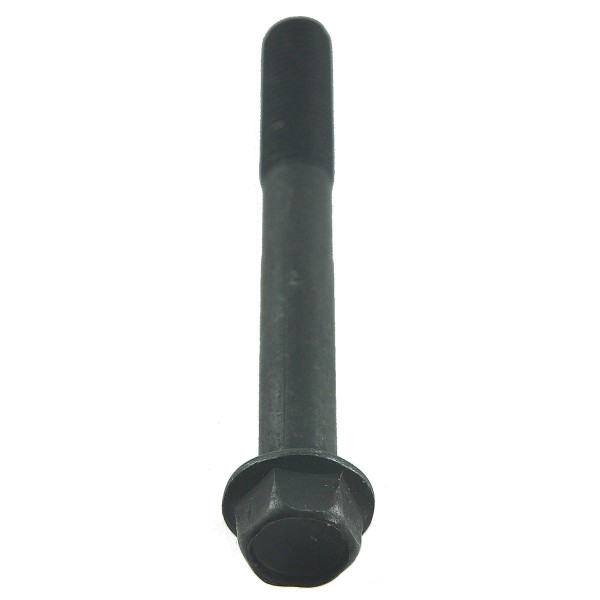

Bolzen M11 x 90 mm / Kubota D1463 / D1503 / D1703 / V2203 / ANT-103301

M11 Motorkopfschraube mit 1,25 Gewinde, Gesamtlänge 99 mm für Kubota Traktoren der Baureihen Kubota L3408, Kubota M4700 mit Kubota D1463, Kubota D1503, Kubota D1703, Kubota V2203 und weiteren Motoren.

Die Auswahl der geeigneten Schraube hinsichtlich der Festigkeit sollte vor der Montage erfolgen, da Schraubenform und technische Parameter einen direkten Einfluss auf die Sicherheit und Haltbarkeit der Verbindung haben können. Wir unterscheiden 3 Präzisionsklassen bei der Schraubenherstellung , nämlich A, B und C, und 10 Festigkeitsklassen (gemessen in Megapascal) 3,6, 4,6, 4,8, 5,6, 5,8, 6,8, 8,8, 9,8, 10,9 , 12,9, wobei die erste Ziffer die Zugfestigkeitsgrenze und die zweite Ziffer die plastische Festigkeit im Verhältnis zum ersten Wert (in Prozent) angibt. Je höher die Werte, desto größer ist die Festigkeit der Schraube, so ist 3.6 die niedrigste Schraubenqualität (kohlenstoffarmer Stahl) und 12.9 die höchste Festigkeitsklasse (niedriglegierter Stahl).

Abmessungen :

• Gesamtlänge: 99 mm,
• Arbeitslänge: 90 mm,
• Gewindelänge: 32 mm,
• Schlüsselweite: 14,
• Gewinde: M11 x 1,25,
• Normen und Festigkeitsklassen: -,
• Originalteilenummern: 19013-03450,
• Vergleichsnummern:5-25-106-31 ,
• Teilenummern: ANT-103301.

Motormodelle :

Kubota :

• Kubota D1463,
• Kubota D1503,
• Kubota D1703,
• Kubota V2203.

Traktormodelle :

Kubota :

• Kubota L3408,
• Kubota M4700.

Lager :
K18:B18:S01

*Die Fotos dienen nur zur Veranschaulichung und können aufgrund von Produktionsunterschieden im Laufe der Jahre im Detail vom gelieferten Produkt abweichen.
