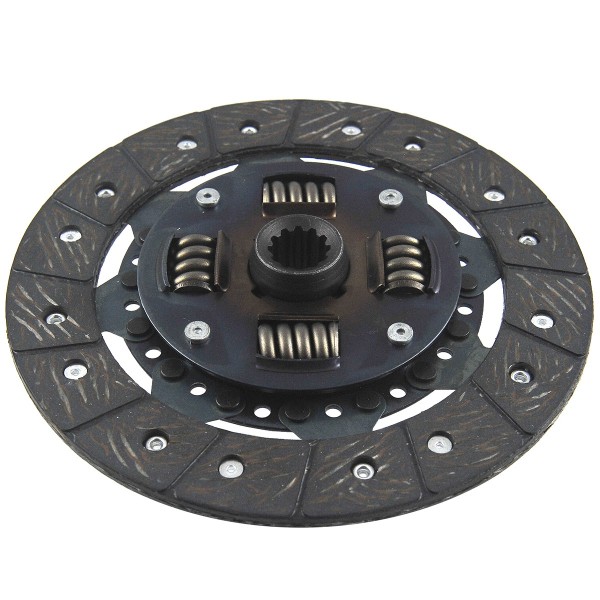

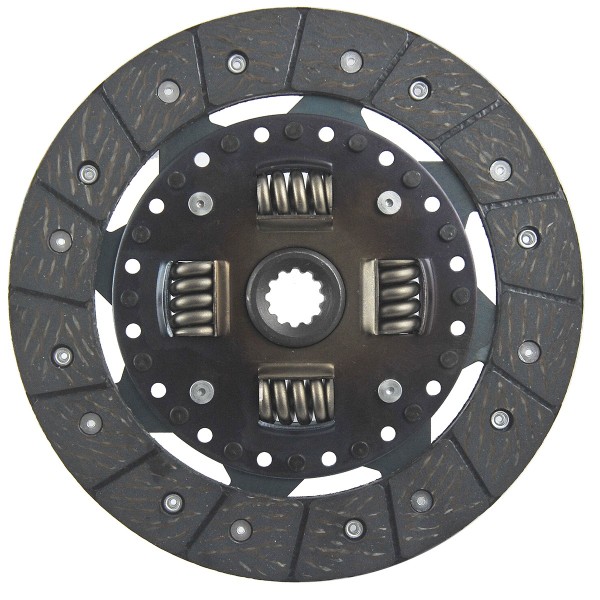

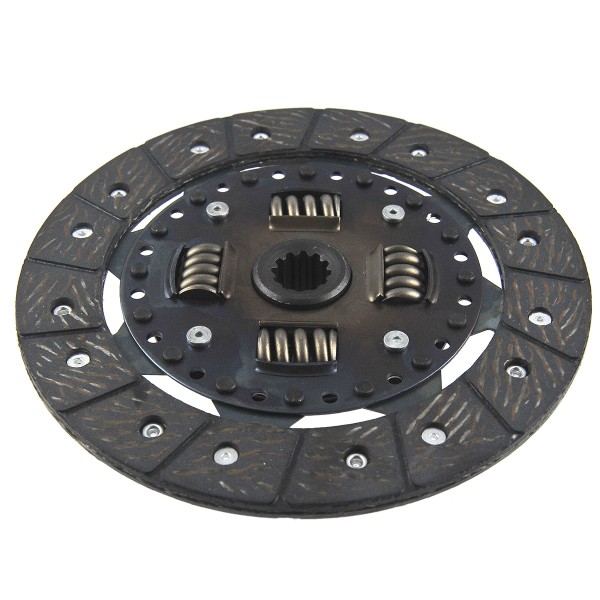

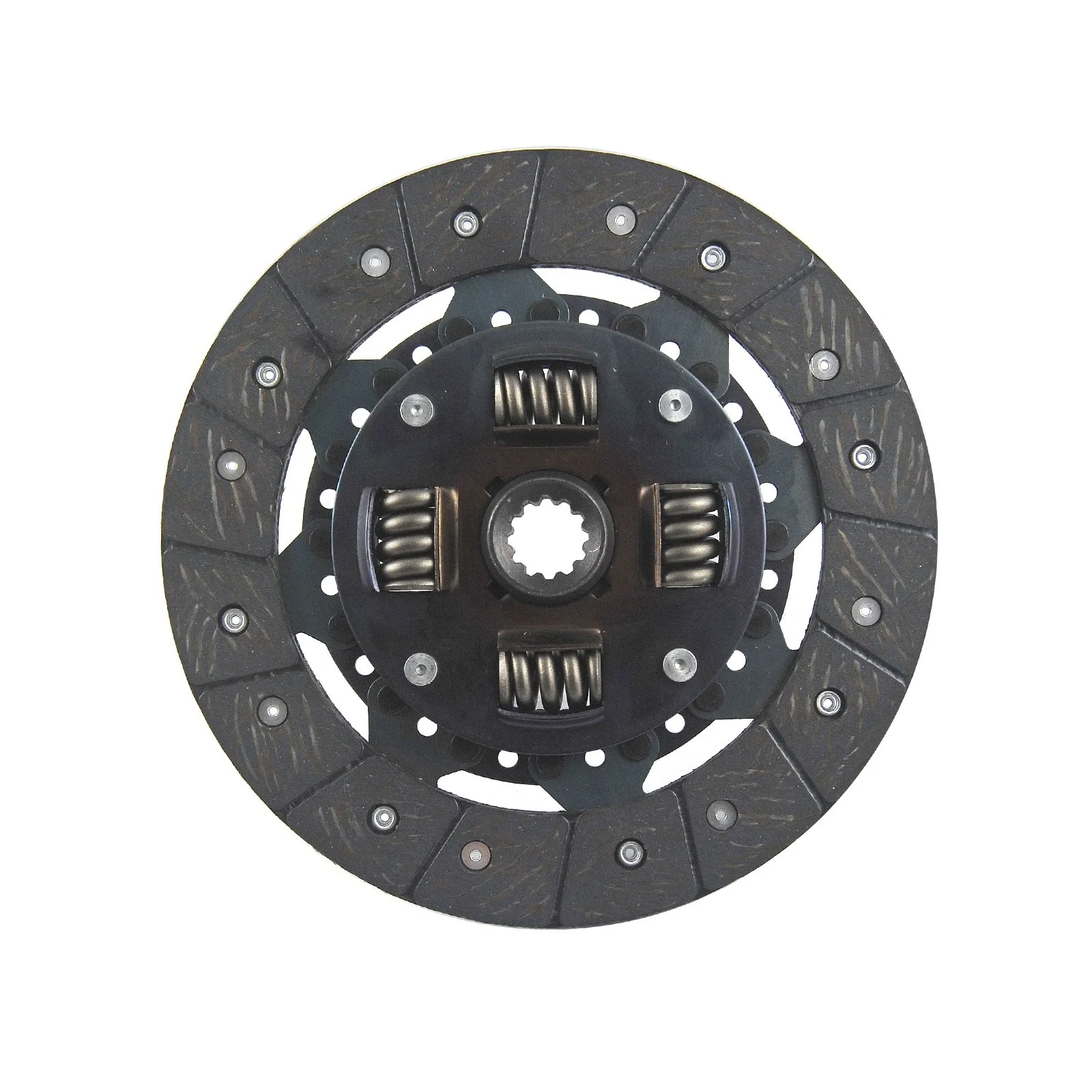

Kupplungsscheibe / 12T / 8" / 200 mm / Mitsubishi / Hinomoto / Yanmar / SAT747

12T Kupplungsscheibe (Druckplatte OKSZ01) mit einem Durchmesser von 200 mm , einer Nabenhöhe von 27 mm , einem Innendurchmesser von 21 mm (gemessen zwischen den Zähnen) und 18,30 mm (gemessen zusammen mit den Keilwellenzähnen) für Traktoren der Marken Hinomoto , Iseki, Kubota, Mitsubishi (altes Modell) Hinomoto E1804, Hinomoto E2002, Hinomoto E2004, Hinomoto E2302 , Hinomoto E2304, Mitsubishi MT18, Mitsubishi MT20, Mitsubishi MT250, Mitsubishi MT1801, Mitsubishi MT2001, Mitsubishi MTE2000, Yanmar YM2001 und andere.

Die Kupplungsscheibe überträgt die Kraft vom Motor (Kurbelwelle) auf das Getriebe (Kupplungswelle). Sie besteht aus einer auf der Kupplungswelle montierten, verzahnten Nabe und einer Scheibe mit Federn und entsprechend dicken Reibbelägen. Die von der Druckplatte, dem zweiten Kupplungselement, zusammengepresste Scheibe nutzt die Reibungskraft (den Wegfall der Reibung bei der Kraftübertragung) dieser beiden Elemente, um den Traktor anzutreiben. Die Federn in den Kupplungsscheiben reduzieren Vibrationen, die bei hohen Motordrehzahlen entstehen.

Abmessungen :

• Außendurchmesser: 200 mm,
• Innendurchmesser: 21 mm (gemessen zwischen den Schneidezähnen), 18,30 mm (gemessen zusammen mit dem Schneidwerkzeug),
• Nabenhöhe: 27 mm,
• Dicke: 7,50 mm,
• Anzahl der Schneidwerkzeuge: 12T,
• Originalteilenummern: 1983-1120-000,
• Vergleichszahlen: 1021-1120-000,
• Teilenummern: SAT747.

Traktormodelle :

Hinomoto :

• Hinomoto E1804,
• Hinomoto E2002,
• Hinomoto E2004,
• Hinomoto E2302,
• Hinomoto E2304.

Mitsubishi :

• Mitsubishi MT18,
• Mitsubishi MT20,
• Mitsubishi MT250,
• Mitsubishi MT1801,
• Mitsubishi MT2001,
• Mitsubishi MTE2000.

Yanmar :

• Yanmar YM2001.

Erste Anzeichen einer verschlissenen Kupplung sind ungewöhnliche Geräusche beim Treten oder Loslassen des Kupplungspedals, ein unangenehmer Geruch oder ein schleifendes Geräusch aus dem Getriebe. Beim Austausch der Kupplung empfiehlt es sich, alle Komponenten (Kupplungsscheibe, Druckplatte, Lager) zu ersetzen, da diese oft gleichzeitig verschleißen.

Magazin : K18:N52

*Die Fotos dienen nur zur Veranschaulichung und können aufgrund von Produktionsunterschieden im Laufe der Jahre im Detail vom gelieferten Produkt abweichen.
