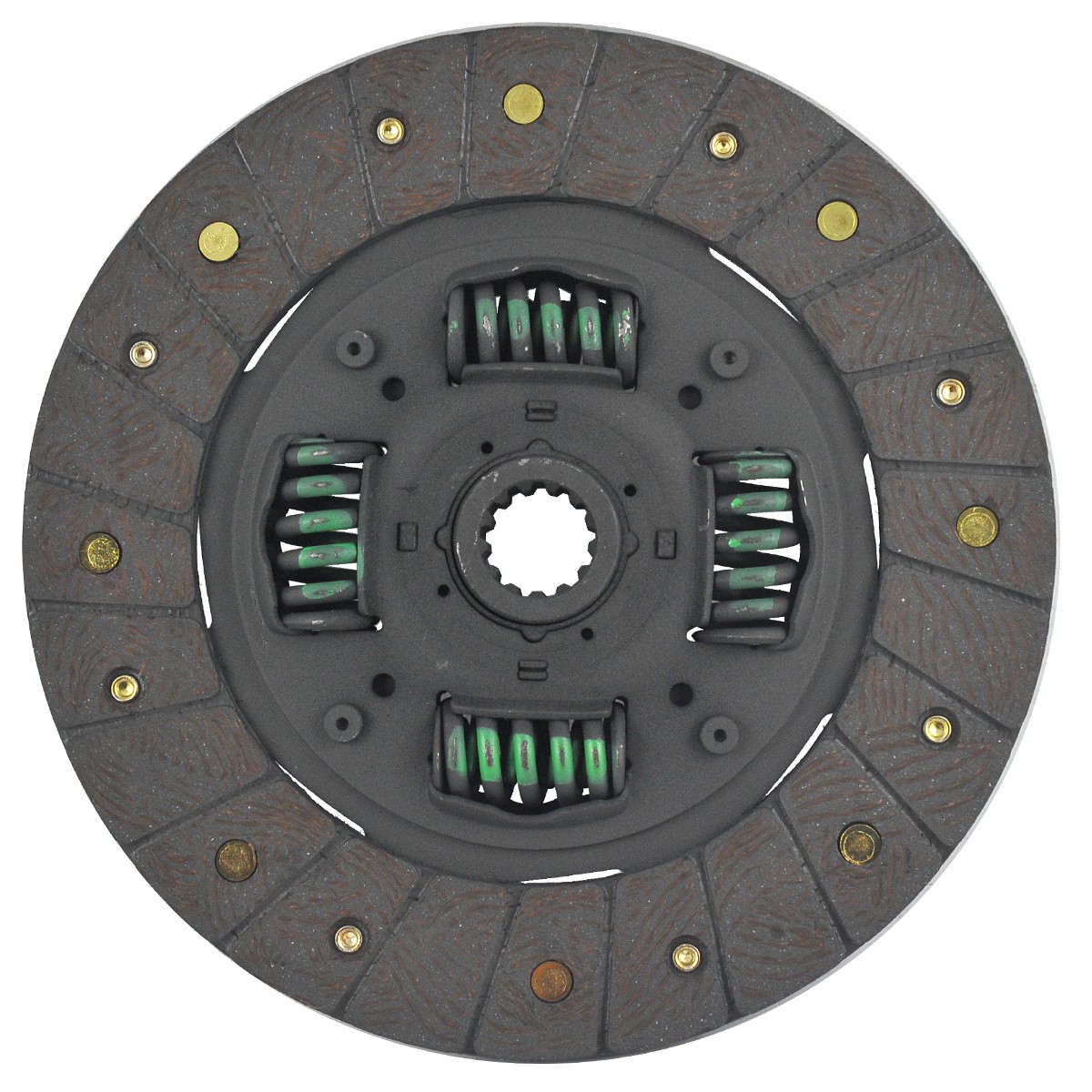

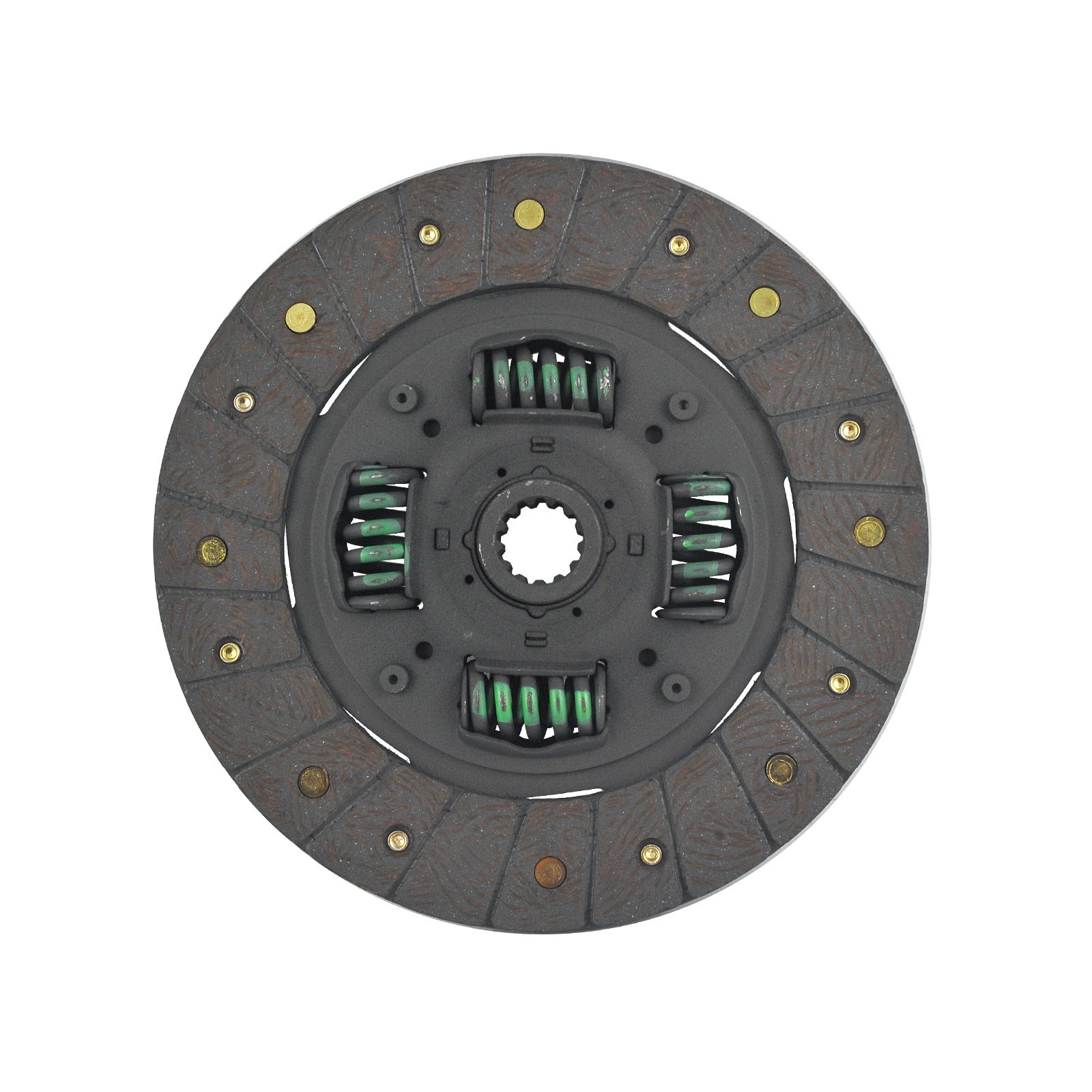

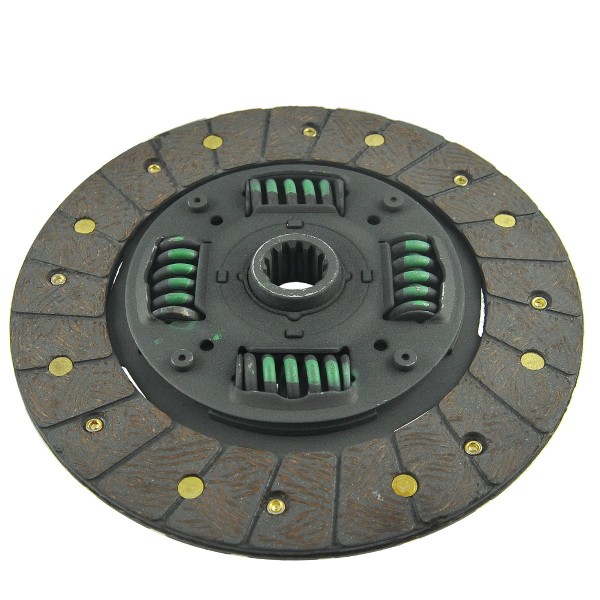

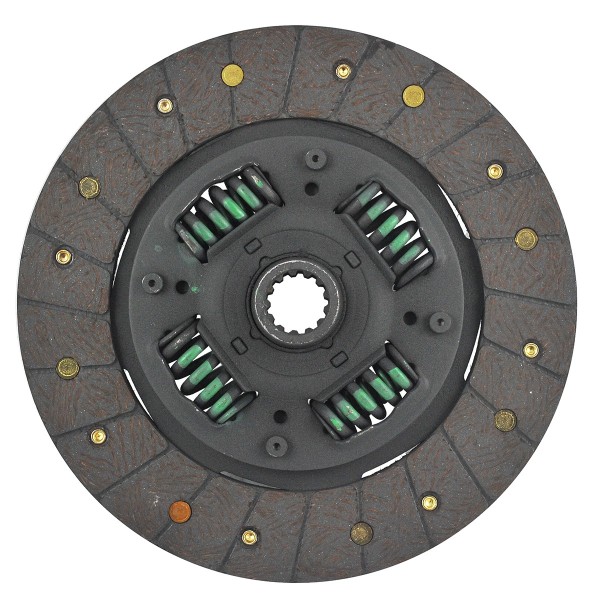

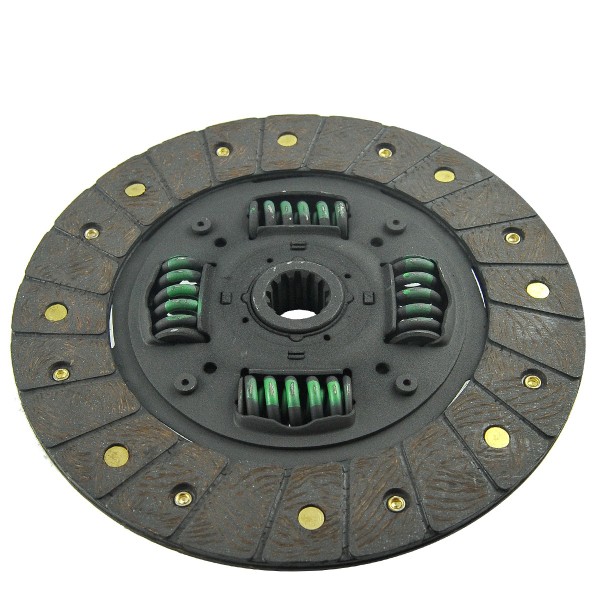

13T Kupplungsscheibe mit einem Durchmesser von 228 mm , Nabenhöhe von 25 mm , Innendurchmesser von 25 mm (gemessen zwischen den Schneidzähnen), 22 mm (gemessen mit der Keilverzahnung) für Iseki Traktoren der Serien Iseki TS2210, Iseki TS2510, Iseki TS2810, Iseki TS3110, Iseki TS3510 mit Iseki 2AB1, Iseki 3AA1, Iseki 3AB1 Motoren, Yanmar der Serien Yanmar FX285, FX305, Yanmar FX335, Yanmar YM4220 mit Yanmar 3T84T Motoren und andere.
Die Kupplungsscheibe ist das Bauteil, das für die Kraftübertragung vom Motor (Kurbelwelle) zum Getriebe (Kupplungswelle) verantwortlich ist. Die Scheibe besteht aus einer auf der Kupplungswelle montierten Keilnabe und einer mit Federn und entsprechend dicken Reibbelägen bestückten Scheibe. Die Scheibe wird vom zweiten Kupplungselement, der Druckplatte, angepresst und nutzt die Reibungskraft (die fehlende Reibung bei der Kraftübertragung) dieser beiden Elemente, um den Traktor anzutreiben. Die Federn in den Kupplungsscheiben sorgen für die Reduzierung der bei hohen Motordrehzahlen entstehenden Vibrationen.
Abmessungen :
- Außendurchmesser: 228 mm,
- Innendurchmesser: 25 mm (zwischen den Schneidzähnen gemessen), 22 mm (mit den Schneidzähnen gemessen),
- Anzahl der Zähne: 13T,
- Dicke: 8,30 mm,
- Nabenhöhe: 25 mm,
- Originalteilenummern: 194335-21400, 1415-121-2000-0,
- Vergleichsnummern: -,
- Teilenummern: S.71995.
Traktormodelle :
Iseki :
- Iseki TS2210,
- Iseki TS2510,
- Iseki TS2810,
- Iseki TS3110,
- Iseki TS3510.
Yanmar :
- Yanmar FX285,
- Yanmar FX305,
- Yanmar FX335,
- Yanmar YM4220.
Motormodelle :
Isek und:
- Iseki 2AB1,
- Iseki 3AA1,
- Iseki 3AB1.
Yanmar :
Die ersten Anzeichen für Verschleiß (Verschleiß) der Kupplungsscheibe sind ein Durchrutschen der Kupplung , wodurch sich das Fahrzeug nur noch schwer oder gar nicht mehr bewegen lässt. Der Traktor beschleunigt nicht mehr, wenn die Motordrehzahl steigt. Auch die Kupplungsscheibe kann Verschleißerscheinungen aufweisen, wenn sie mit Öl verunreinigt ist. Es empfiehlt sich, die Scheibe zusammen mit der Kupplungsdruckplatte und dem Ausrücklager auszutauschen, da alle diese Komponenten eine vergleichbare Haltbarkeit und Abnutzung aufweisen. Ein weiteres Anzeichen für Verschleiß der Kupplungsscheibe ist das Nichteinlegen eines Gangs.
Lager: K18 A28
*Fotos dienen nur zur Veranschaulichung und können aufgrund von Produktionsunterschieden im Laufe der Jahre im Detail vom gelieferten Produkt abweichen.
