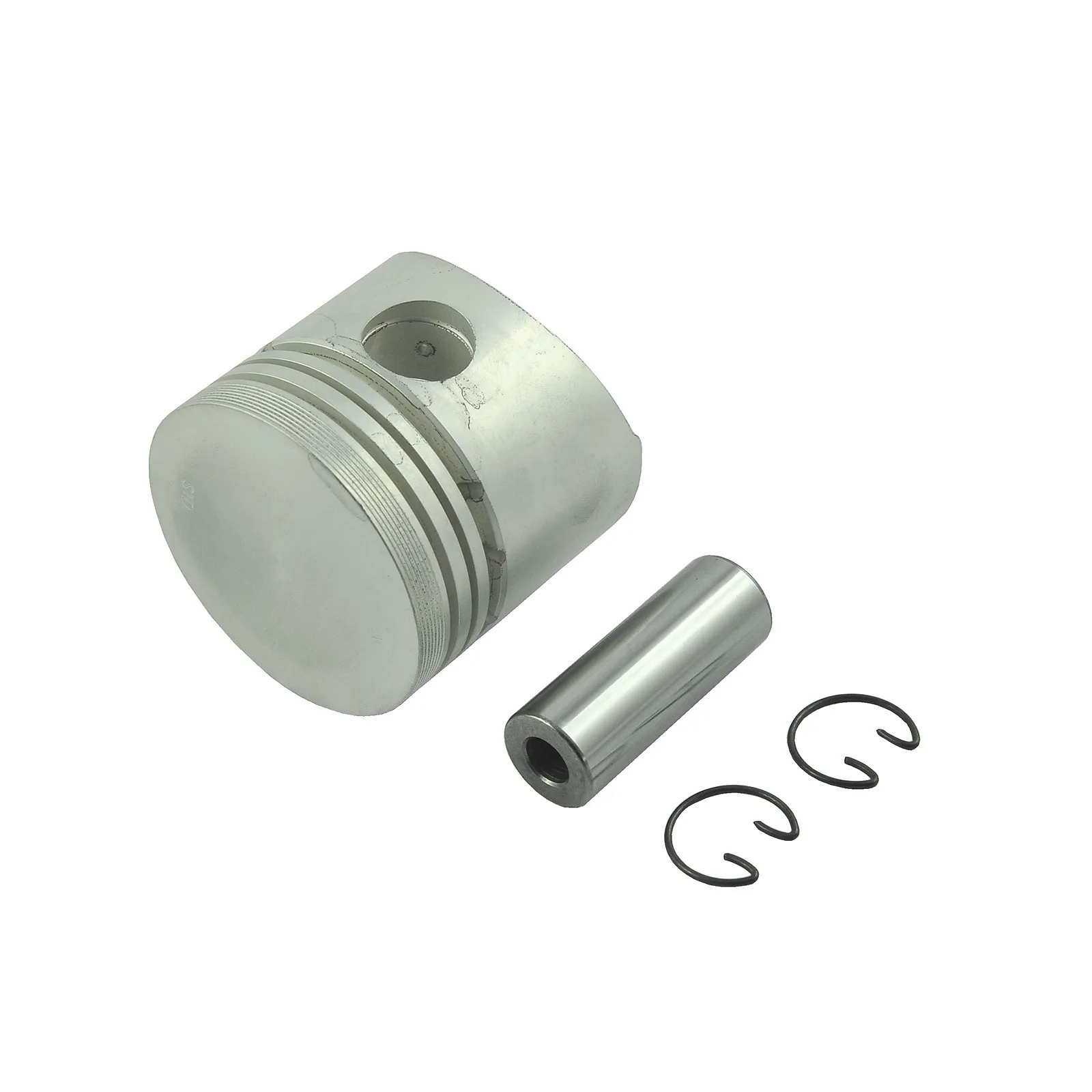

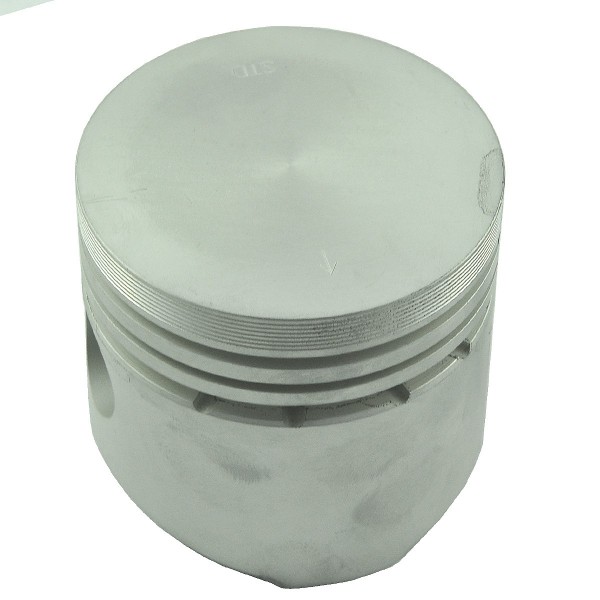

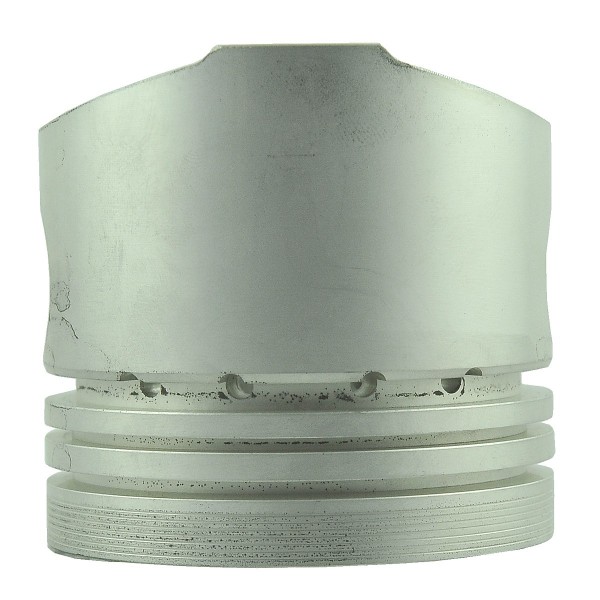

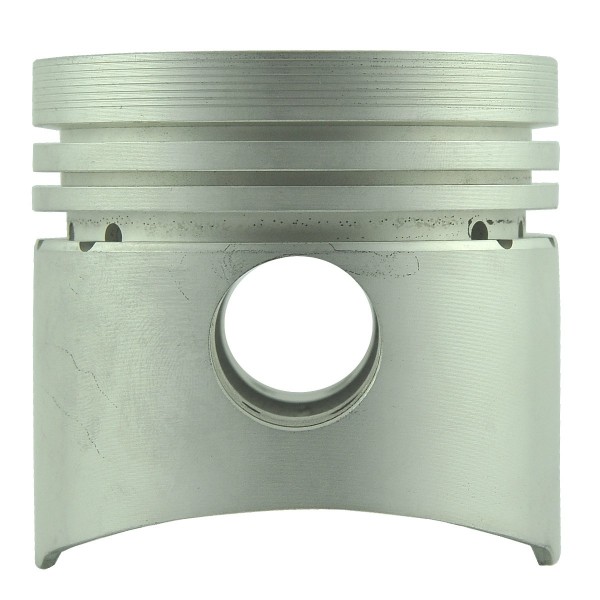

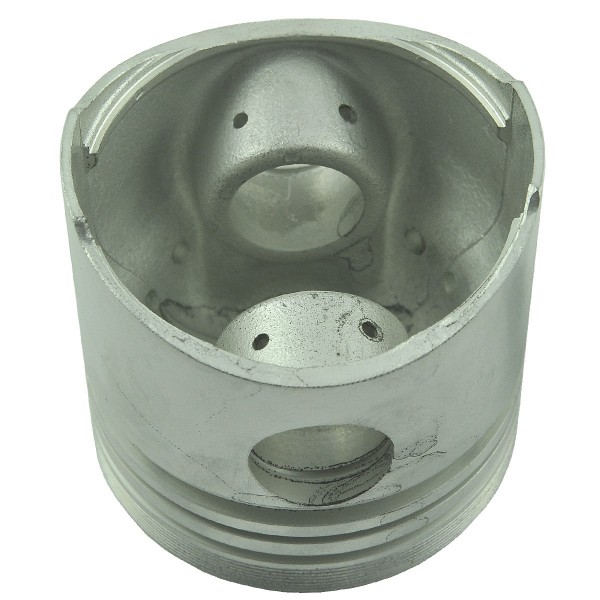

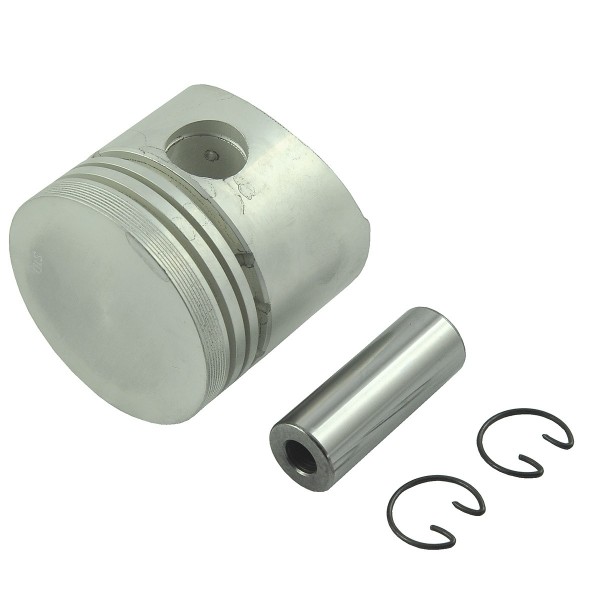

Motorkolben / 76mm / Standard / Mitsubishi MT2501

Motorkolben (Zylinderkopfdichtung MM409-815) mit einem Nennaußendurchmesser von 76 mm (Standard) für Mitsubishi -Traktoren der Baureihe MT2501 und andere. Der Motorkolben ist ein bewegliches Element, das Gas und Verbrennungsenergie auf die Kurbelwelle und somit in Motorleistung umwandelt. Er ist über eine Pleuelstange mit Bolzenverbindung mit der Kurbelwelle verbunden. Am Kolbenboden befinden sich ringförmige Kanäle zur Aufnahme der Kolbenringe, in der Mitte eine Nabe zur Verbindung mit der Pleuelstange. Der Kolbenboden, auch Kolbenkrone genannt, kann je nach Motortyp unterschiedliche Formen aufweisen. Aufgrund der hohen Belastungen im Betrieb werden Motorkolben meist aus Aluminium-Silizium-Legierungen gefertigt.

Abmessungen :

• Durchmesser: 76 mm,
• Höhe: 61 / 72 mm.
• Stiftlochdurchmesser: 23 mm.
• Abstand vom Ende des Bolzenlochs bis zur Unterkante des Kolbens: 11 mm.
• Abstand vom Rand des Stiftlochs bis zur Oberseite des Kolbens: 27,50 mm.
• Breite der Ringnuten ab Kolbenoberseite: 2,50 / 2,00 / 4,00 mm.
• Teilenummern: 5-23-201-38.

Traktormodelle :

Mitsubishi :

• Mitsubishi MT2501.

Magazin : M01:A43:S01

*Fotos dienen nur zur Veranschaulichung und können aufgrund von Produktionsunterschieden im Laufe der Jahre im Detail vom gelieferten Produkt abweichen.
