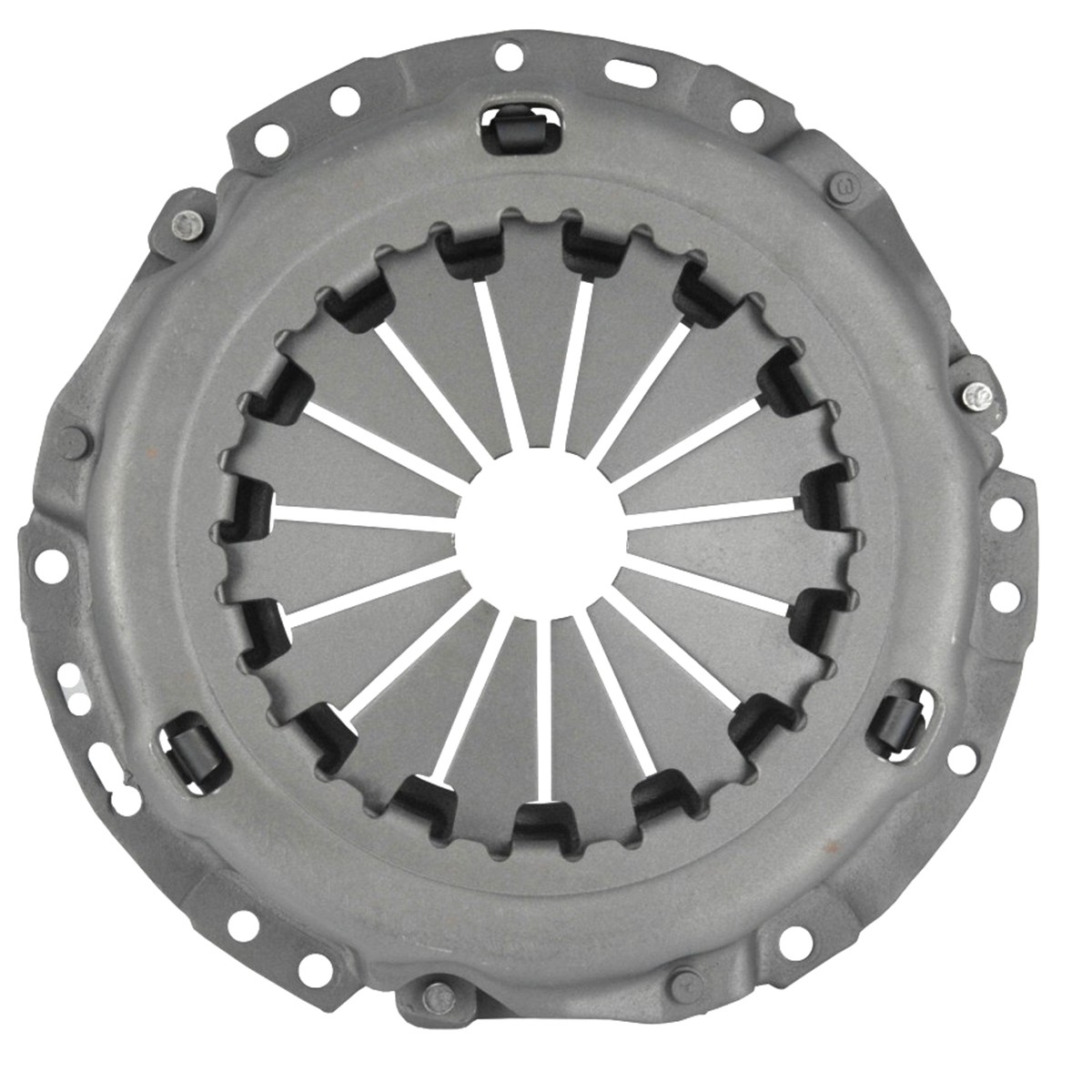

Kupplungsdruckplatte / Ø215 mm / 8 1/2" / Hinomoto E21 / E23 / E25 / Massey Ferguson 210 / 220 / 1030 / S.20328

Kupplungsscheiben-Druckplatte (Scheibe %C5% 82a-8-12-215-mm-13t-hinomoto-e21e23e25-yanmar-ym2200ym2420ym2500ym2610ym2620ym2700-s20330.html">S.20330 ) mit einem Gehäusedurchmesser von 265 mm für Hinomoto Traktoren der Baureihen Hinomoto E21, Hinomoto E23, Hinomoto E25 , Massey Ferguson der Baureihen Massey Ferguson 210, Massey Ferguson 220, Massey Ferguson 1030 und andere.

Die Kupplungsdruckplatte verbindet Getriebe und Motor und ist somit für die Drehmomentübertragung vom Motor über das Getriebe auf den Antriebsstrang des Traktors verantwortlich. Um diesen komplexen Vorgang zu vereinfachen, ist die Kupplungsdruckplatte für die Bewegung des Traktors, das Anfahren und Anhalten sowie die Änderung der Übersetzungsverhältnisse zuständig. Die Kupplungsdruckplatte besteht aus einem Gehäuse, Druckfedern und einer Kupplungsscheibe. Ihre Hauptfunktion besteht darin, ausreichend Reibungskraft auf die Kupplungsscheibe auszuüben, um zu verhindern, dass sich die beiden Komponenten (Druckplatte und Scheibe) mit unterschiedlichen Drehzahlen drehen.

Abmessungen :

• Gehäusedurchmesser: 265 mm.
• Druckplattendurchmesser: 137 / 215 mm (8 1/2" Zoll),
• Höhe: 40 mm,
• Abstand der Befestigungsschraubenlöcher: 250 mm (diagonal gemessen), 125 mm (voneinander gemessen),

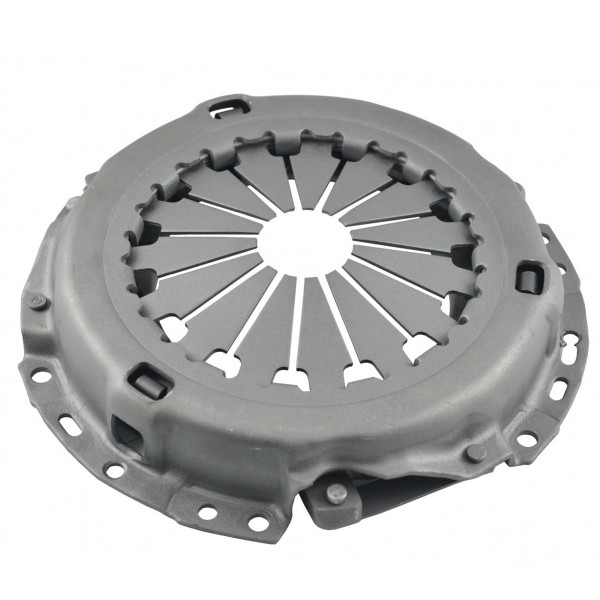

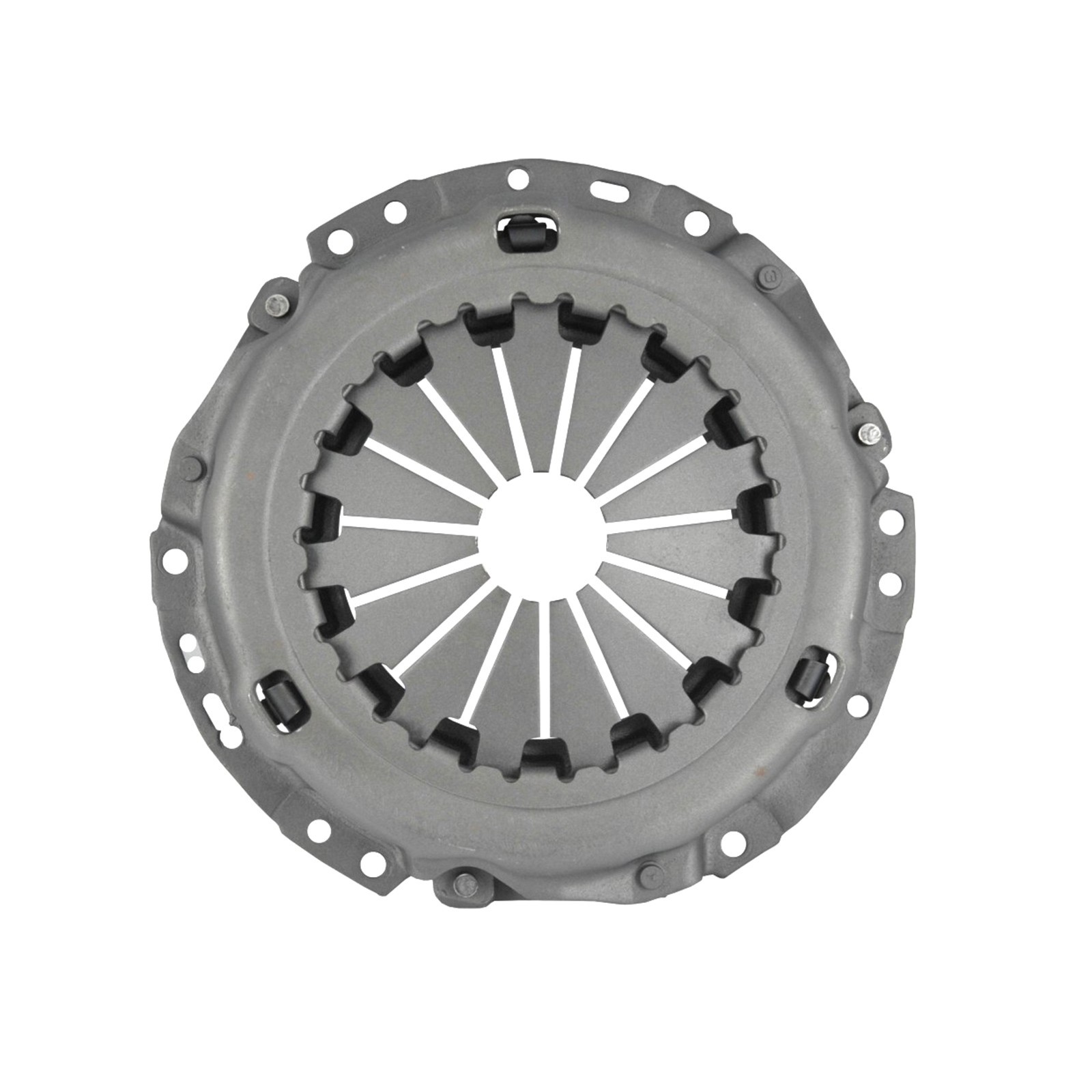

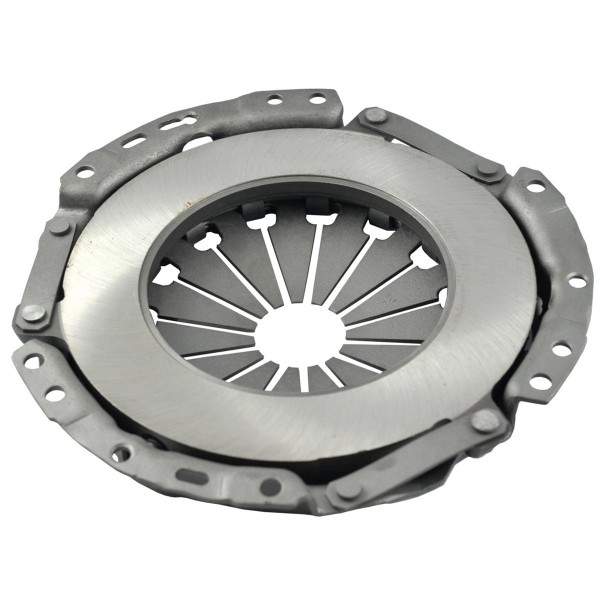

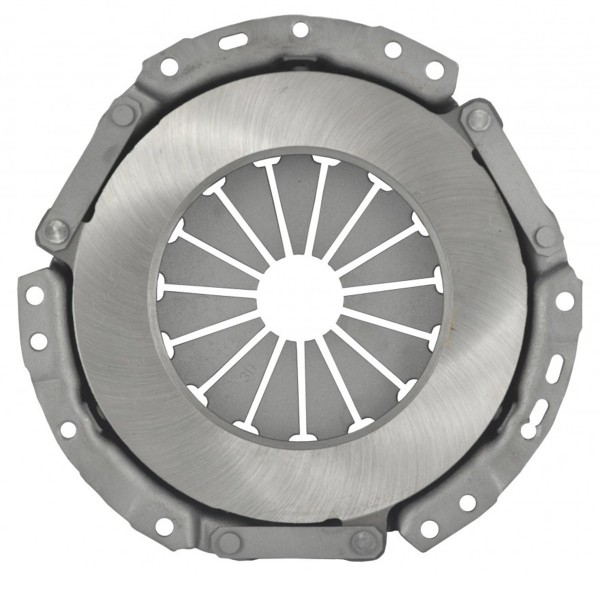

• Originalteilenummern: 2202-3100-00, 81230-001-00, 81230-002-00, 81230-003-00,
• Vergleichszahlen: -,
• Teilenummern: S.20328.

Traktormodelle :

Hinomoto:

• Hinomoto E21,
• Hinomoto E23,
• Hinomoto E25.

Massey Ferguson :

• Massey Ferguson 210,
• Massey Ferguson 220,
• Massey Ferguson 1030.

Erste Anzeichen für eine verschlissene Kupplung sind ungewöhnliche Geräusche beim Betätigen oder Loslassen des Kupplungspedals, ein unangenehmer Geruch oder ein schleifendes Geräusch aus dem Getriebe. Beim Austausch einer Kupplung empfiehlt es sich, alle Komponenten (Scheibe, Druckplatte, Lager) auszutauschen, da diese oft gleichzeitig verschleißen.

Magazin : M

*Fotos dienen nur zur Veranschaulichung und können aufgrund von Produktionsunterschieden im Laufe der Jahre im Detail vom gelieferten Produkt abweichen.
