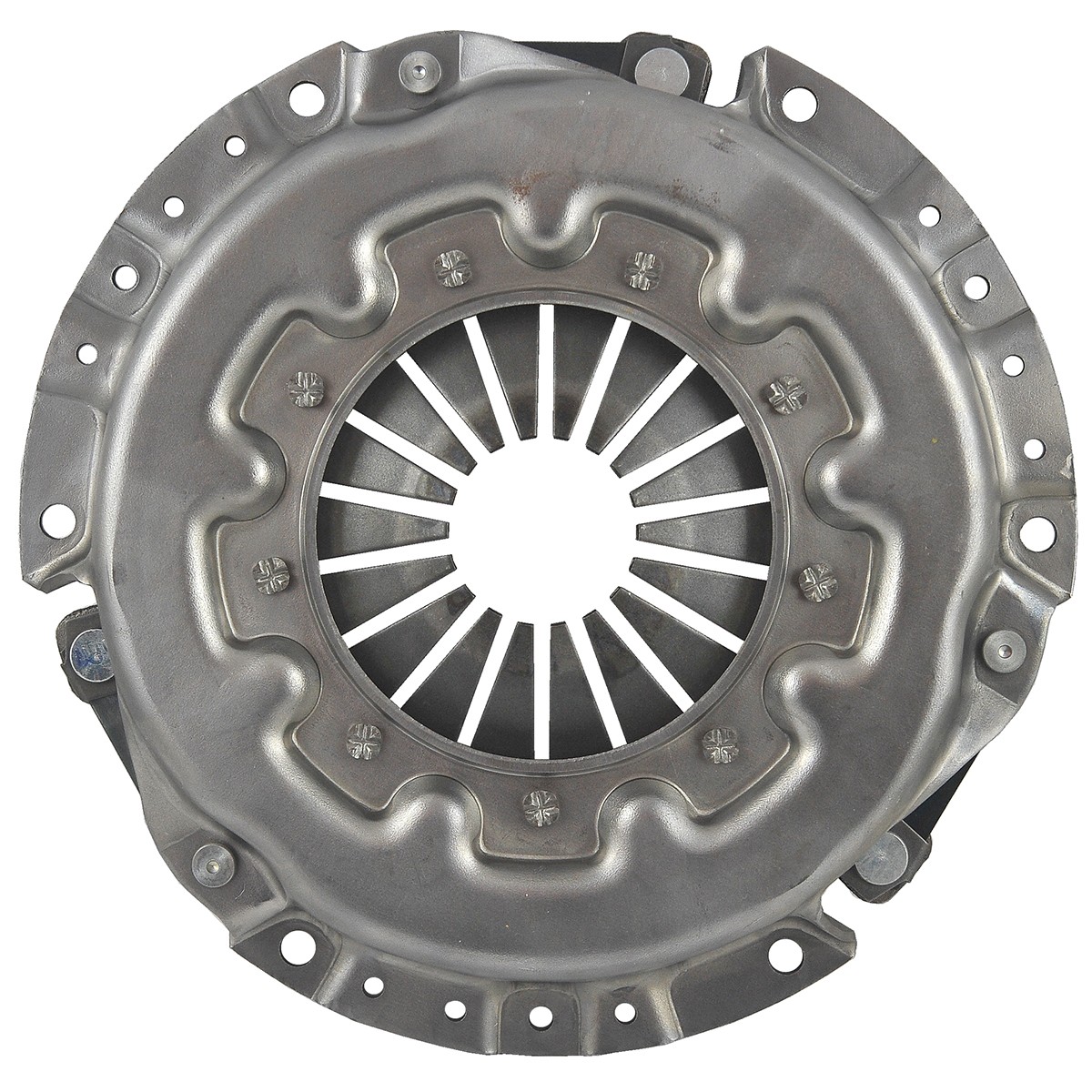

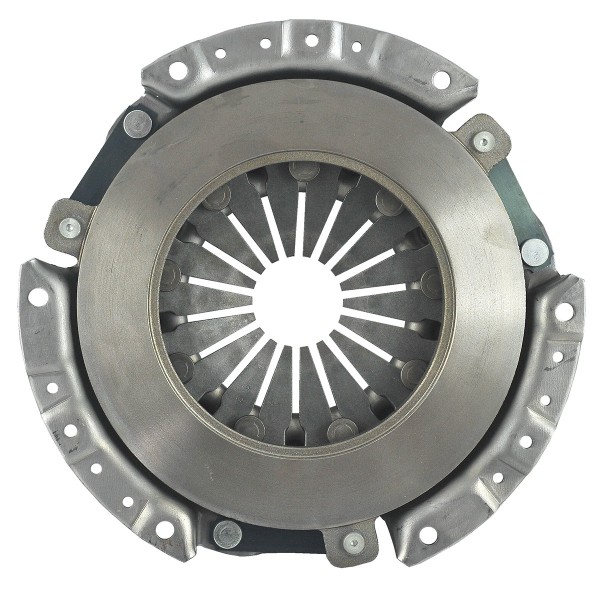

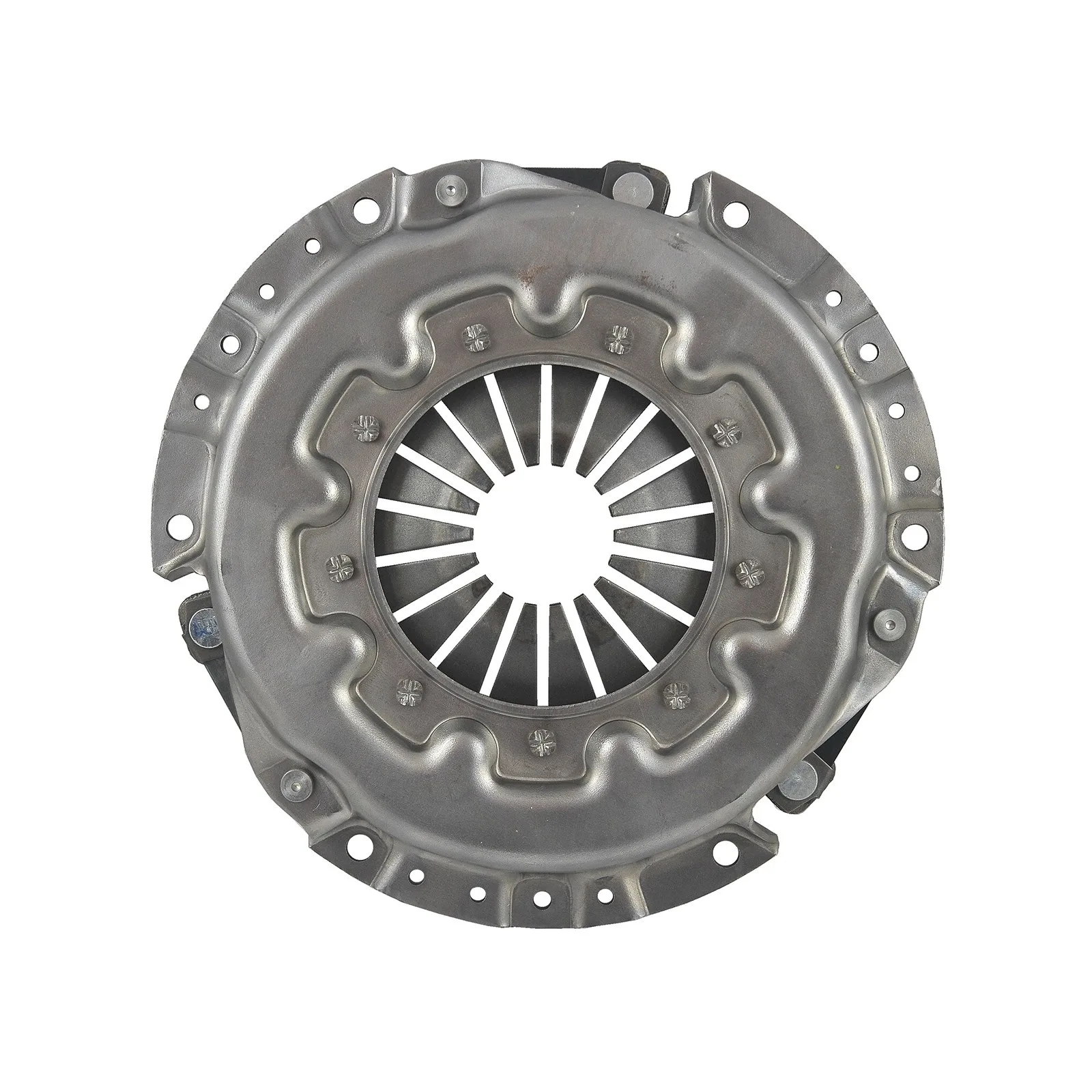

Kupplungsdruckplatte / 8 1/2" / Iseki TF223 / TH26 / Mitsubishi MT21 / MT24 / SPMC04 / SMOC04/MT21

Kupplungsscheiben-Druckplatte mit einem Druckplattendurchmesser von 138 / 215 mm für Iseki -Traktoren der Serien Iseki Sial TF223, Iseki Sial Hunter TH26 , Mitsubishi -Traktoren der Serien Mitsubishi MT21, Mitsubishi MT24 und andere.

Die Kupplungsdruckplatte verbindet Getriebe und Motor und ist somit für die Drehmomentübertragung vom Motor über das Getriebe auf den Antriebsstrang des Traktors verantwortlich. Um diesen komplexen Vorgang zu vereinfachen, ist die Kupplungsdruckplatte für die Bewegung des Traktors, das Anfahren und Anhalten sowie die Änderung der Übersetzungsverhältnisse zuständig. Die Kupplungsdruckplatte besteht aus einem Gehäuse, Druckfedern und einer Kupplungsscheibe. Ihre Hauptfunktion besteht darin, ausreichend Reibungskraft auf die Kupplungsscheibe auszuüben, um zu verhindern, dass sich die beiden Komponenten (Druckplatte und Scheibe) mit unterschiedlichen Drehzahlen drehen.

Abmessungen :

• Gesamtdurchmesser (Gehäuse): 270 mm,
• Druckplatten-Innendurchmesser: 138 / 147 mm,
• Außendurchmesser der Druckplatte: 215 mm,
• Höhe: 50 mm,
• Lochabstand der Befestigungsschrauben: 125 mm (voneinander gemessen), 250 mm (diagonal gemessen),
• Originalteilenummern: -,
• Vergleichszahlen,
• Teilenummern: SPMC04.

Traktormodelle :

Iseki :

• Iseki Sial TF223,
• Iseki Sial Hunter TH26.

Mitsubishi :

• Mitsubishi MT21,
• Mitsubishi MT24.

Erste Anzeichen für eine verschlissene Kupplung sind ungewöhnliche Geräusche beim Betätigen oder Loslassen des Kupplungspedals, ein unangenehmer Geruch oder ein schleifendes Geräusch aus dem Getriebe. Beim Austausch einer Kupplung empfiehlt es sich, alle Komponenten (Scheibe, Druckplatte, Lager) auszutauschen, da diese oft gleichzeitig verschleißen.

Magazin : K18:A28

*Fotos dienen nur zur Veranschaulichung und können aufgrund von Produktionsunterschieden im Laufe der Jahre im Detail vom gelieferten Produkt abweichen.
