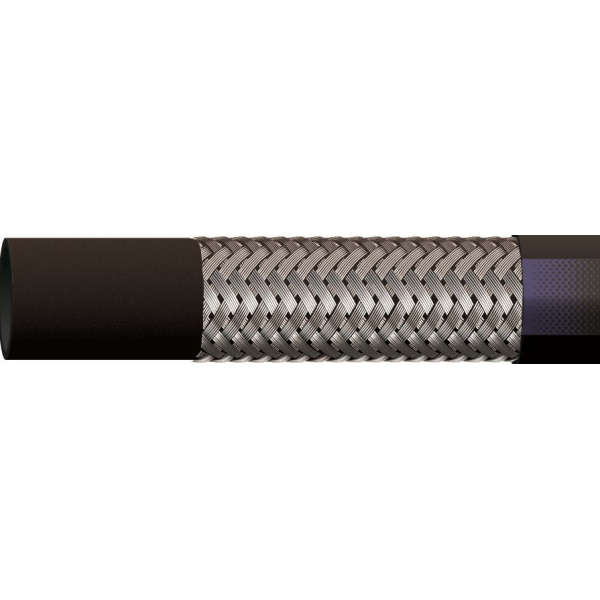

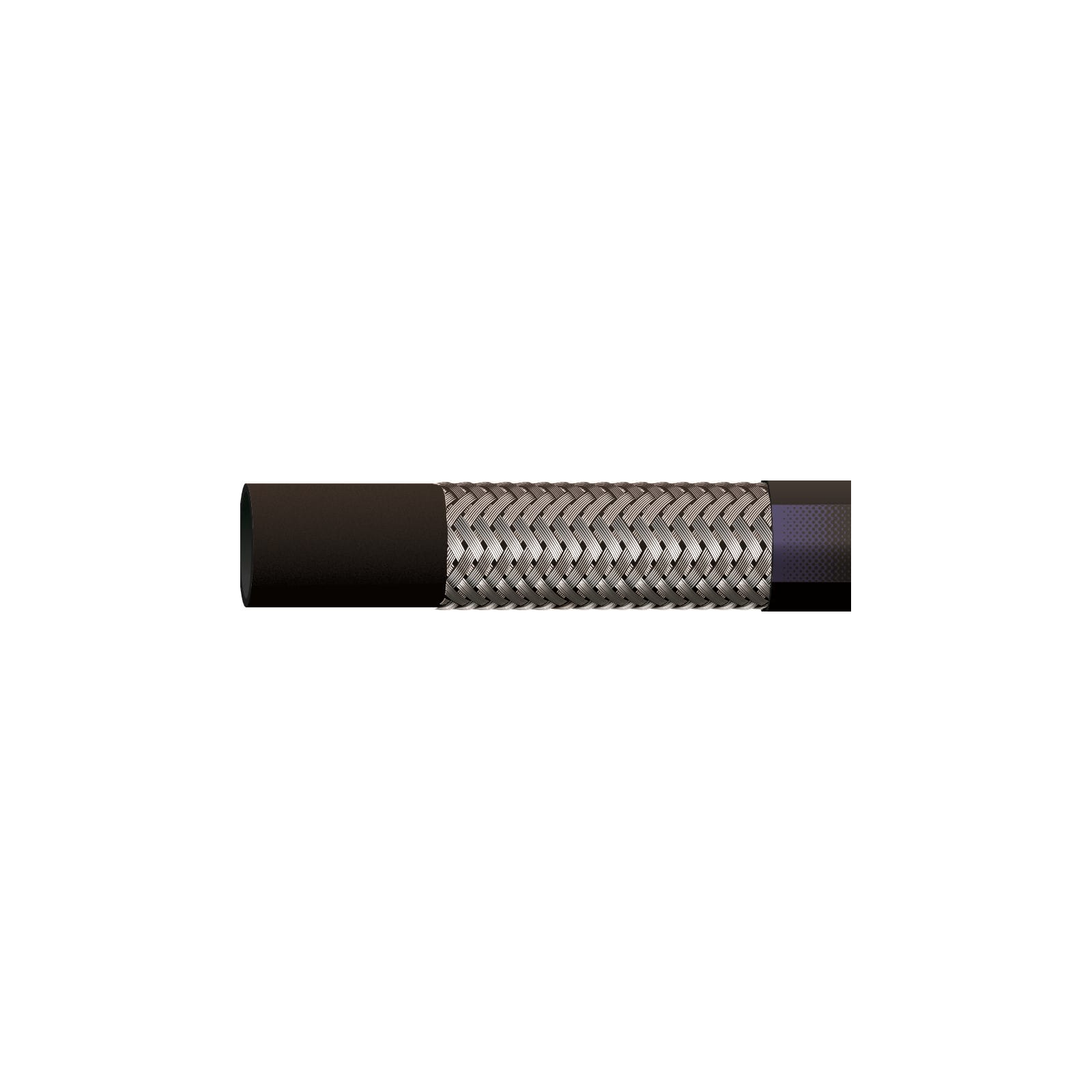

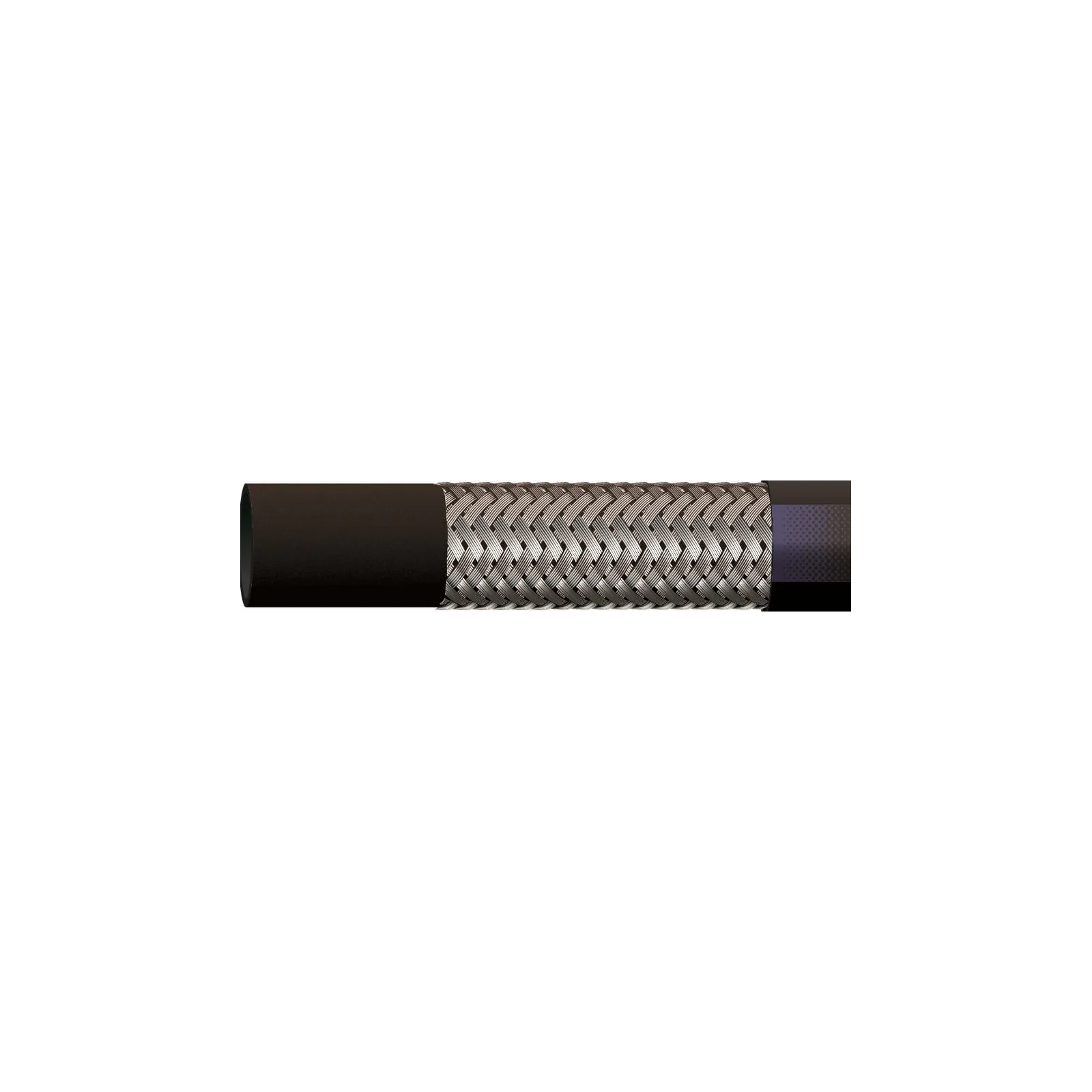

Hydraulikschlauch 5/16" NF 215 bar - SNX1 einfach ummantelt

Hochwertiger Hydraulikschlauch North Fighter SNX1 (DN08 / 5/16") ist eine verbesserte Version des Standards 1SN, die für höheren Betriebsdruck und größere Flexibilität entwickelt wurde.

Technische Spezifikation SNX1 DN08:

Innendurchmesser: 8 mm (5/16")

Betriebsdruck: 215 bar (Standard-1SN liegt bei diesem Durchmesser üblicherweise bei 210 bar).

Berstdruck: 860 bar.

Verstärkung: Ein Geflecht aus hochfestem Stahldraht.

Außenschicht: Glatt (Smooth Cover), beständig gegen Abrieb, Öle und Witterungseinflüsse.

Biegeradius: ca. 85 mm (er ist flexibler als Standard-1SN-Schläuche).

Anwendung: Mittlere Drücke in land- und industriellen Maschinen.

Presstabelle (Richtwerte):

Für diesen Schlauch (SNX1 DN08) mit einem Außendurchmesser von ca. 14,8 - 15,3 mm lauten die Pressparameter bei Verwendung einer Standard-Pressfassung 1SN/1SC üblicherweise wie folgt:

Pressdurchmesser (S): ca. 18,3 - 18,7 mm (nach dem Pressen immer mit einer Schieblehre prüfen - sogenannte "Dornprobe").

Empfohlene Pressfassung: Pressfassung 5/16" 1SN/1SC.

Dieser Schlauch wird dafür geschätzt, dass seine Festigkeitswerte trotz nur eines Geflechts (Leichtigkeit und Biegsamkeit) denen von Zweilagen-Schläuchen älterer Generation nahekommen.

Lager: (M01:M03)

DIN EN 853 1SN-3/8 RED

*Die Fotos dienen nur zur Veranschaulichung und können sich im Detail vom gelieferten Produkt unterscheiden, da sich die Produktion im Laufe der Jahre verändert hat.
