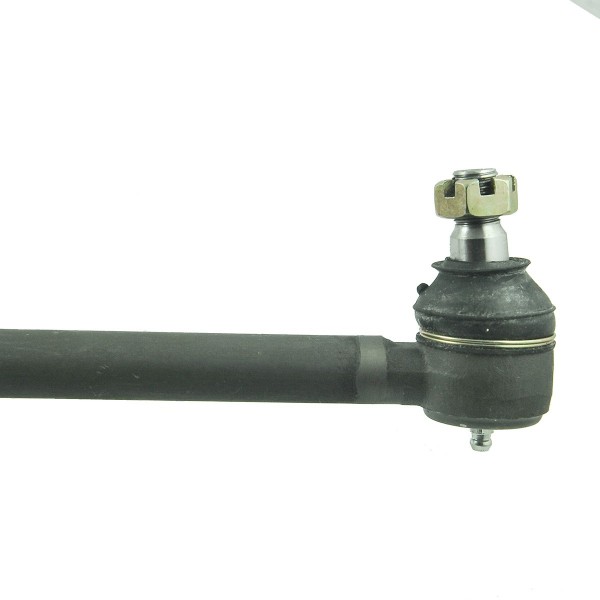

Řídicí tyč / 540 mm / Kubota L3408

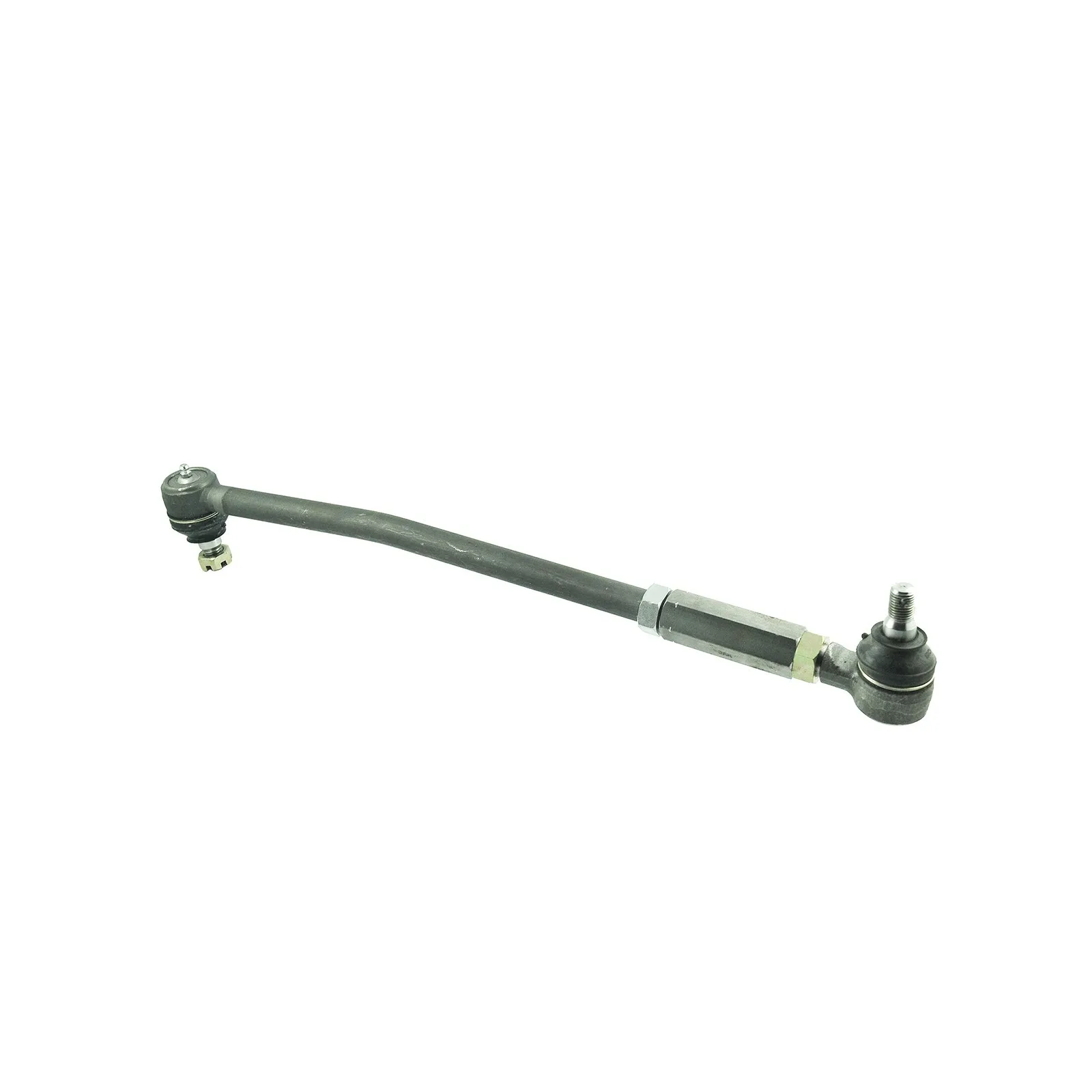

Řídicí tyč 540 mm (koncovka tyče 6-23-133-18 + koncovka tyče 6-23-133-02 + spojka tyče 5-15-249-06) pro traktory Kubota řady Kubota L3408 a další.

Hlava řízení, neboli táhlo řízení s jeho konci, je součást řízení, která spojuje kola s převodkou řízení. Správná instalace této součásti přímo ovlivňuje úhel natočení kol a v důsledku toho i jízdní vlastnosti vozidla. Nejčastějšími viditelnými známkami nutnosti výměny táhla řízení jsou vůle v systému řízení nebo viditelné abnormální opotřebení pneumatik. Nezapomeňte, že dobrý stav táhel řízení zvyšuje bezpečnost jízdy a prodlužuje životnost pneumatik.

Řídicí tyč má celkovou délku 540 mm s plně utaženým spojovacím šroubem. Přesné rozměry jednotlivých součástí jsou uvedeny níže.

Rozměry táhel 6-23-133-02:

• celková délka: 107 mm,
• průměr hlavy: 41 mm,
• délka závitu: 17 / 47 mm,

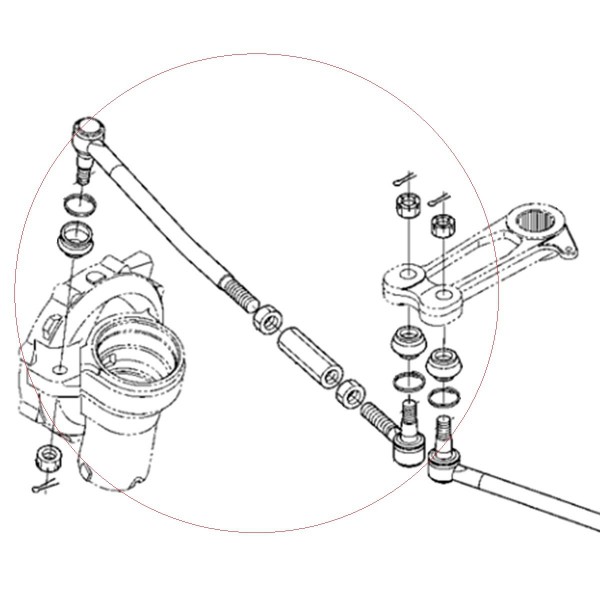

• výška hlavy (viz výkres): 77 mm,
• výška kužele: 44 / 27 mm,
• průměr kužele (viz výkres): 18 / 16,50 mm,
• závit: M13 × 1,5 / M20 × 1,50,
• porovnávací čísla: 5-23-101-15,
• čísla dílů: 6-23-133-02.

Rozměry táhla 6-23-133-18:

• celková délka: 430 mm,
• průměr hlavy: 40 mm,
• délka závitu: 15 / 50 mm,
• výška hlavy (viz výkres): 74 mm,
• výška kužele: 42 / 27 mm,
• průměr kužele (viz výkres): 17,80 / 16,30 mm,
• závit: M13 × 1,5 / M20 × 1,50,
• čísla dílů: 6-23-133-18.

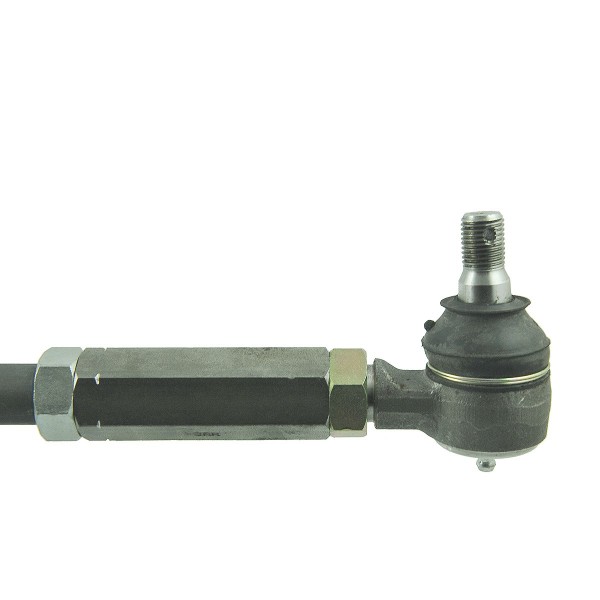

Rozměry tyčového konektoru 5-15-249-06:

• délka: 80 mm.
• výška nultého pražce: 12 mm,
• závit: M20 x 1,50,
• Velikost klíče: 27.
• originální čísla dílů: 32570-44720,
• čísla dílů: 5-15-249-06.

Modely traktorů :

• Kubota L3408.

Mezi první známky opotřebení hřebenu řízení patří vůle ve volantu, vibrace volantu a zpožděná reakce volantu na nepatrné pohyby volantu. Opotřebení nebo poškození táhel řízení je často způsobeno nefunkčními jinými součástmi nebo nesprávnou jízdou a obsluhou traktoru.

Zásobník: K18:T07

*Fotografie slouží pouze pro ilustrační účely a mohou se v detailech lišit od dodaného produktu z důvodu rozdílů ve výrobě v průběhu let.
