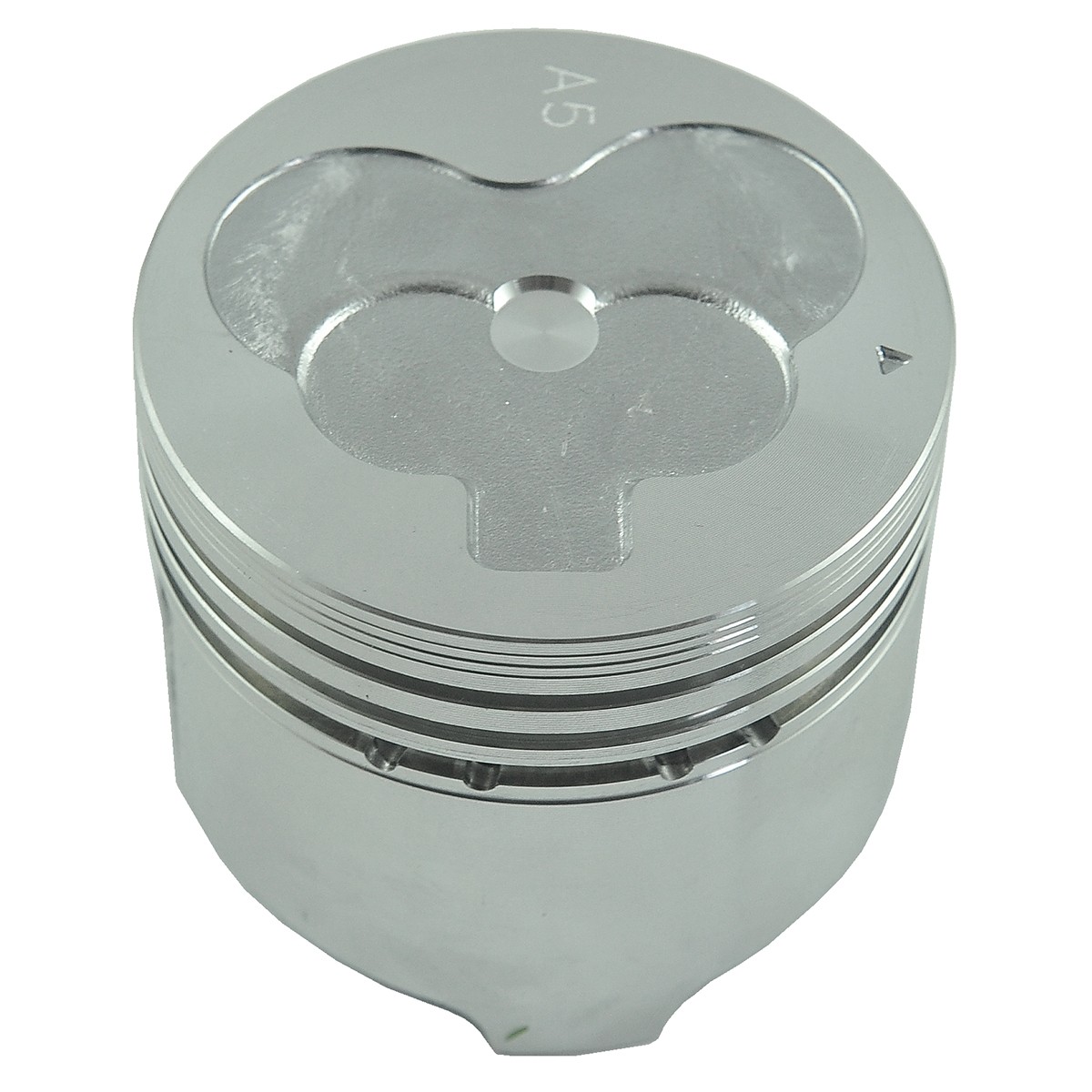

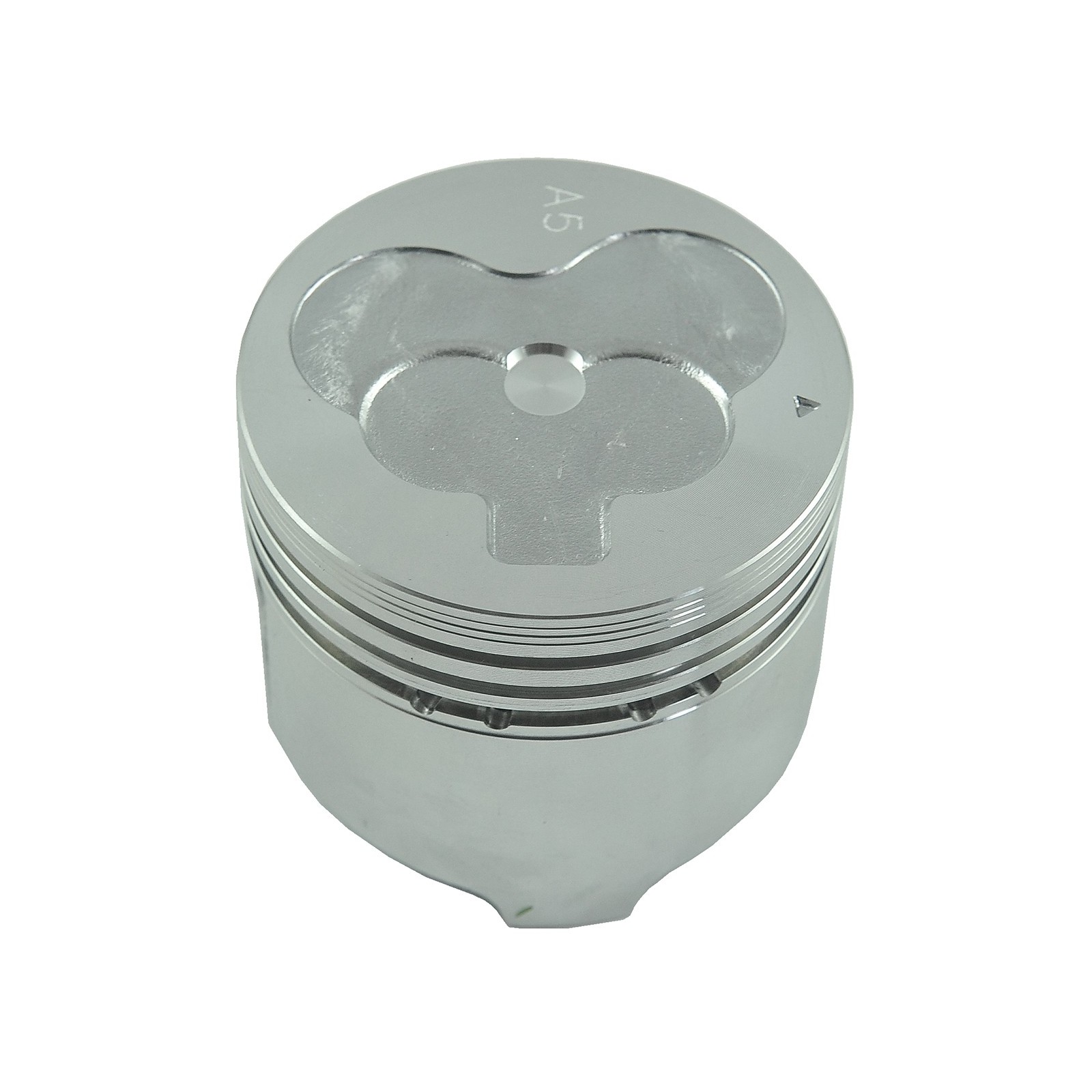

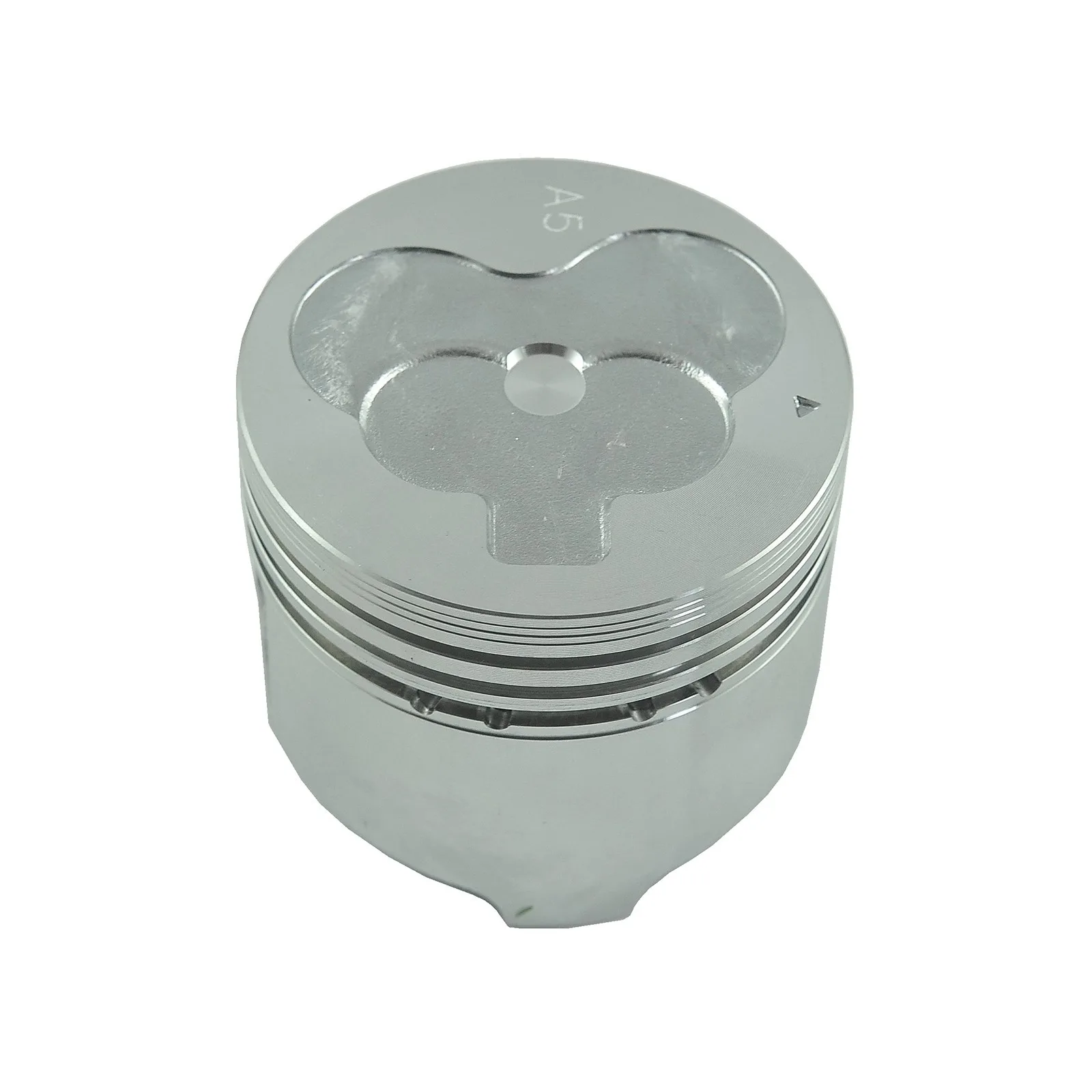

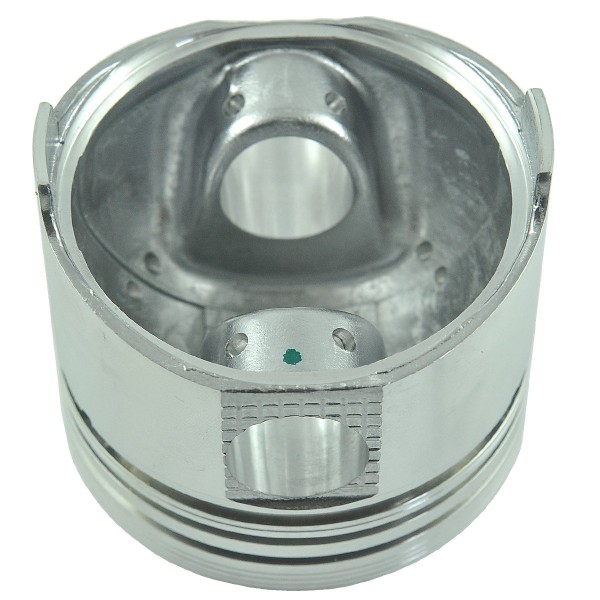

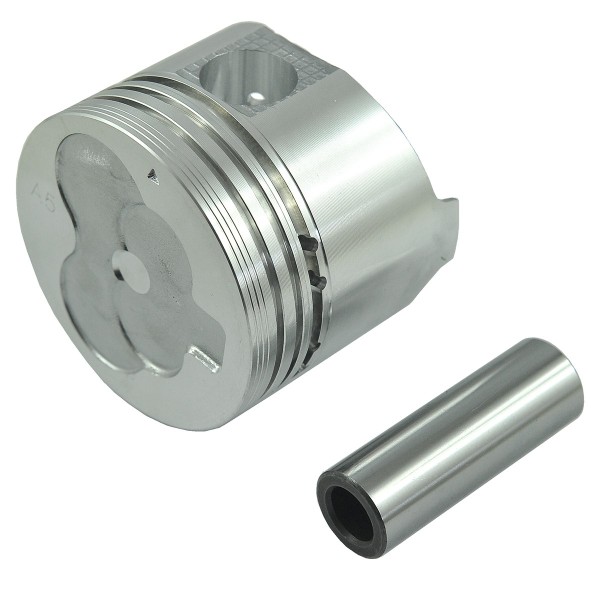

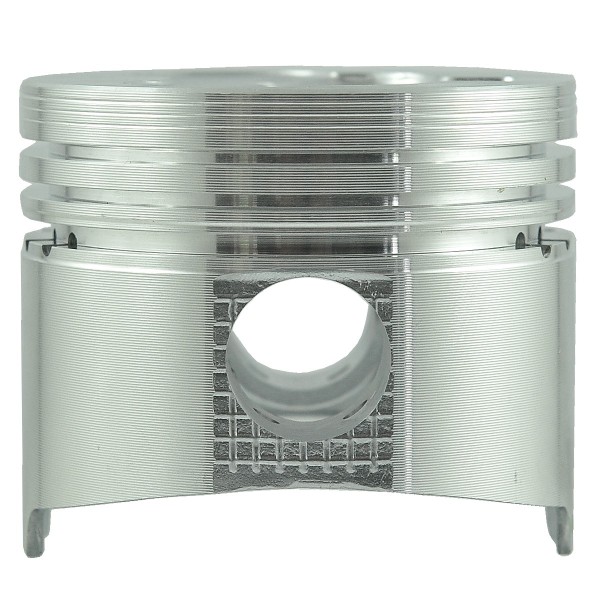

Piest motora / Ø 76 mm / štandardná konštrukcia / Mitsubishi L3E / 30L17-10013

Piestne krúžky motora s vonkajším priemerom 76 mm a celkovou výškou 64,50 mm pre traktory s motormi Mitsubishi L3E a iné.

Piest motora je pohyblivý prvok zodpovedný za premenu plynu a energie vznikajúcej počas spaľovania do kľukového hriadeľa, a tým na výkon motora. Piest je s kľukovým hriadeľom spojený komponentom nazývaným ojnica s čapovými spojmi. V hornej časti piestu sú prstencové kanály na upevnenie piestnych krúžkov, vo vnútri je náboj na spojenie s ojnicou. Na vrchole sa nachádza tzv. spodná časť, ktorá môže mať rôzny tvar v závislosti od typu motora. Vzhľadom na to, že pracujú vo veľmi náročných podmienkach, piesty motorov sa najčastejšie vyrábajú zo zliatin hliníka a kremíka.

Rozmery :

• vonkajší priemer: 76 mm,
• výška: 51,20 / 64,50 mm,
• priemer otvoru pre kolík: 21 mm,
• priemer čapu: 20,90 mm,
• dĺžka čapu: 63 mm,
• hĺbka sedla ventilu: 0,75 / 1,75 mm,
• vzdialenosť od konca otvoru pre čap k spodnému okraju piesta: 6,50 mm,
• vzdialenosť od okraja otvoru pre čap k vrchu piesta: 24 mm.
• šírka drážky krúžku () od vrchu piestu: 2,00 / 2,00 / 3,00 mm,
• originálne číslo dielu: 30L17-10013,
• referenčné čísla: 30L17-00011,
• čísla dielov: -.

Modely motorov :

Mitsubishi :

• Mitsubishi L3E.

Sklad :
K18:F38

*Fotografie slúžia len na ilustračné účely a môžu sa v detailoch líšiť od dodaného produktu z dôvodu rozdielov vo výrobe v priebehu rokov.
