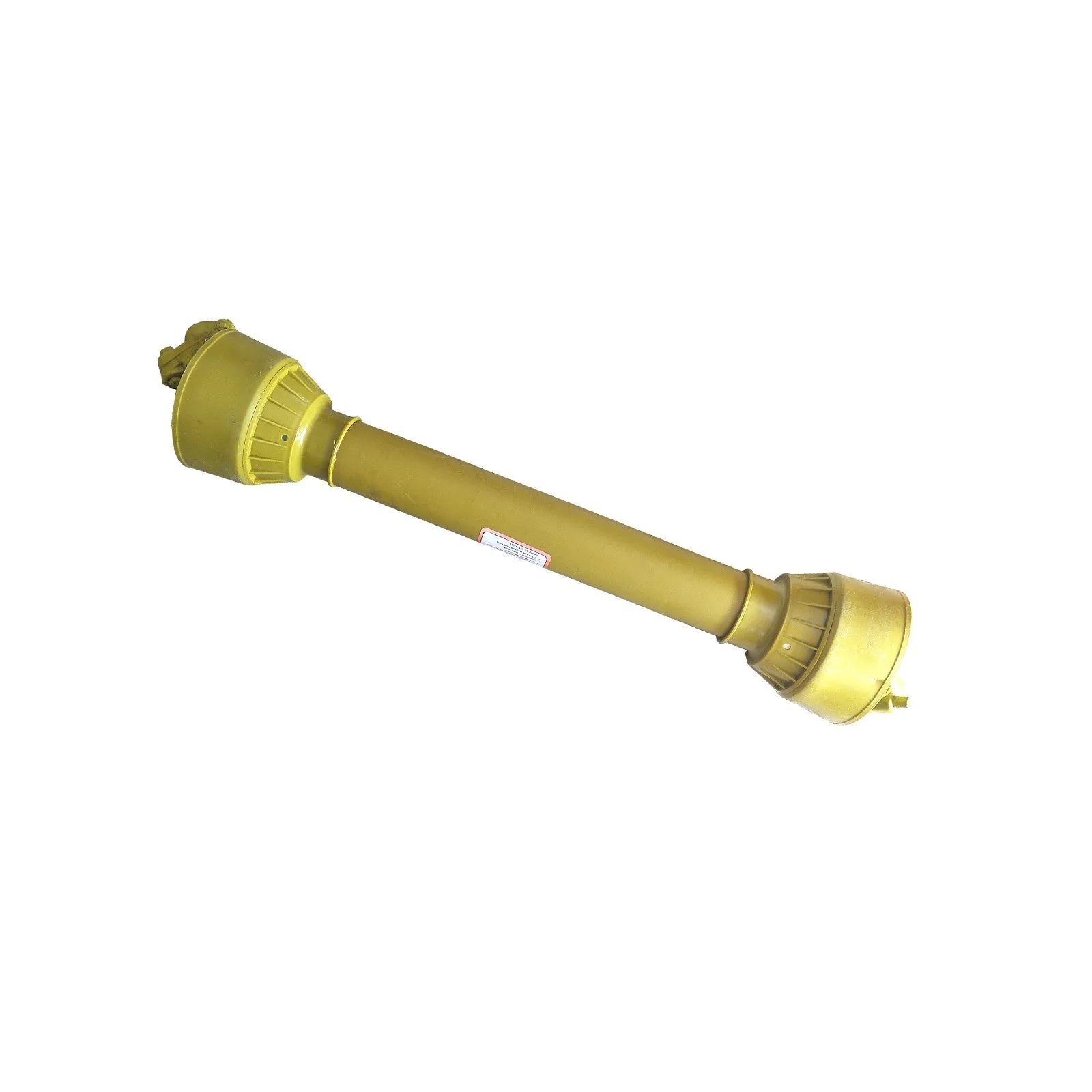

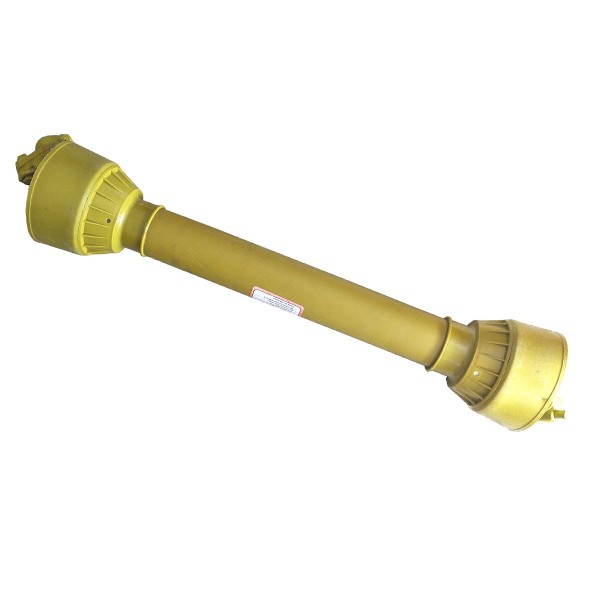

Vývodový hriadeľ 05B - 100 cm / do 55 HP

Vývodový hriadeľ bez ochrany, celková dĺžka 1000 mm (minimálne) pre rotavátory 4FARMER radu SB 4FARMER , MZ 4FARMER a iné.

Hriadeľ prenosu výkonu je hriadeľ, ktorý prenáša pohon. Rotačný pohyb z traktora na pripojený stroj a je navrhnutý tak, aby pracoval pod uhlom k traktoru. Hriadeľ na prenos sily pozostáva z 2 krížov, 2 párov vidlíc a teleskopickej trojuholníkovej trubice. Vývodový hriadeľ je všeobecný názov pre tri typy hriadeľov:

• vývodový hriadeľ traktora (PTO),
• hriadeľ na prenos sily, napr.
• vstupný hriadeľ v stroji (WPM).

Krížový kĺbový a teleskopický hriadeľ sa dodáva v niekoľkých typoch a je rozdelený podľa dĺžky a hodnoty prenášaného krútiaceho momentu. Minimálna hodnota krútiaceho momentu je parameter, ktorý je hlavným parametrom, ktorým sa musíme riadiť pri výbere hriadeľa. Menovitá hodnota Nm je hodnota prenosu krútiaceho momentu, ktorá klesá, keď hriadeľ presahuje hodnotu špecifikovanú výrobcom. Ďalším krokom pri kúpe valčeka je výber vhodnej dĺžky. Pre výber vhodného hriadeľa zmerajte vzdialenosť od vývodového hriadeľa traktora k vývodovému hriadeľu stroja a potom odmerajte vývodový hriadeľ od stredu k stredu kĺbov.

Technické údaje :

• celková dĺžka: 1000 mm (merané od konca po koniec v zloženom stave),
• dĺžka od kríža po kríž: 800 mm,

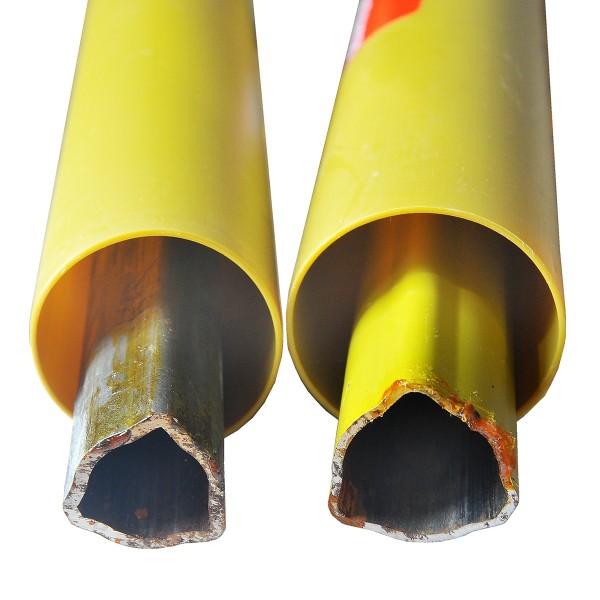

• priemer potrubia: 44,70 x 4 / 51,30 x 2,90 (trojuholníkový prierez),

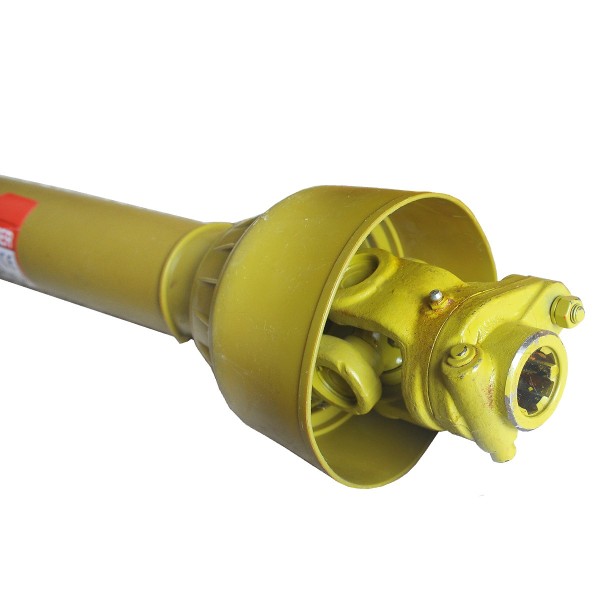

• rozmery krížov: Ø 27 / 74,60 x 74,60 mm (šírka),

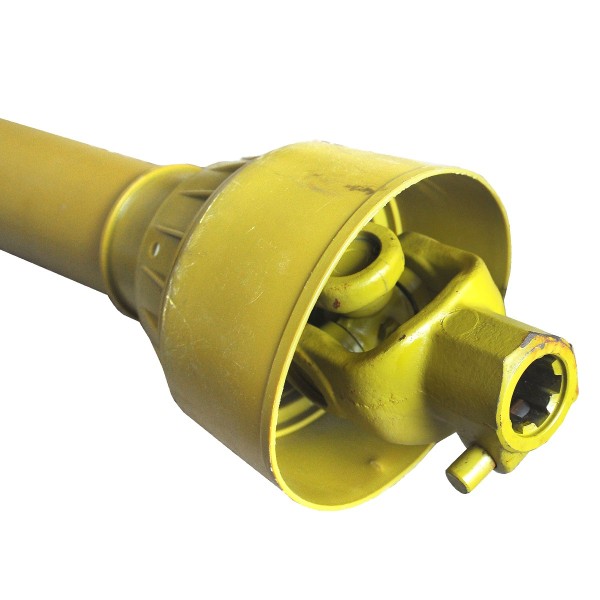

• priemer frézy:: 35 mm (merané medzi zubami frézy), 30 mm (merané spolu so zubami frézy), 1-1/8 palca,
• počet zubov: 6T / 6T,
• krútiaci moment: 360-460 Nm,
• odporúčaný výkon traktora: od 35 do 55 HP,
• vrátane plastového krytu.

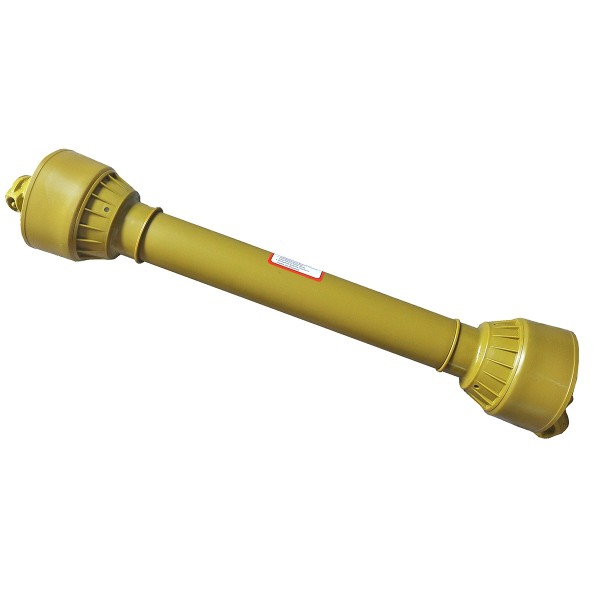

Vývodový hriadeľ 05B-80 cm bez ochrany pre poľnohospodárske a iné stroje.
