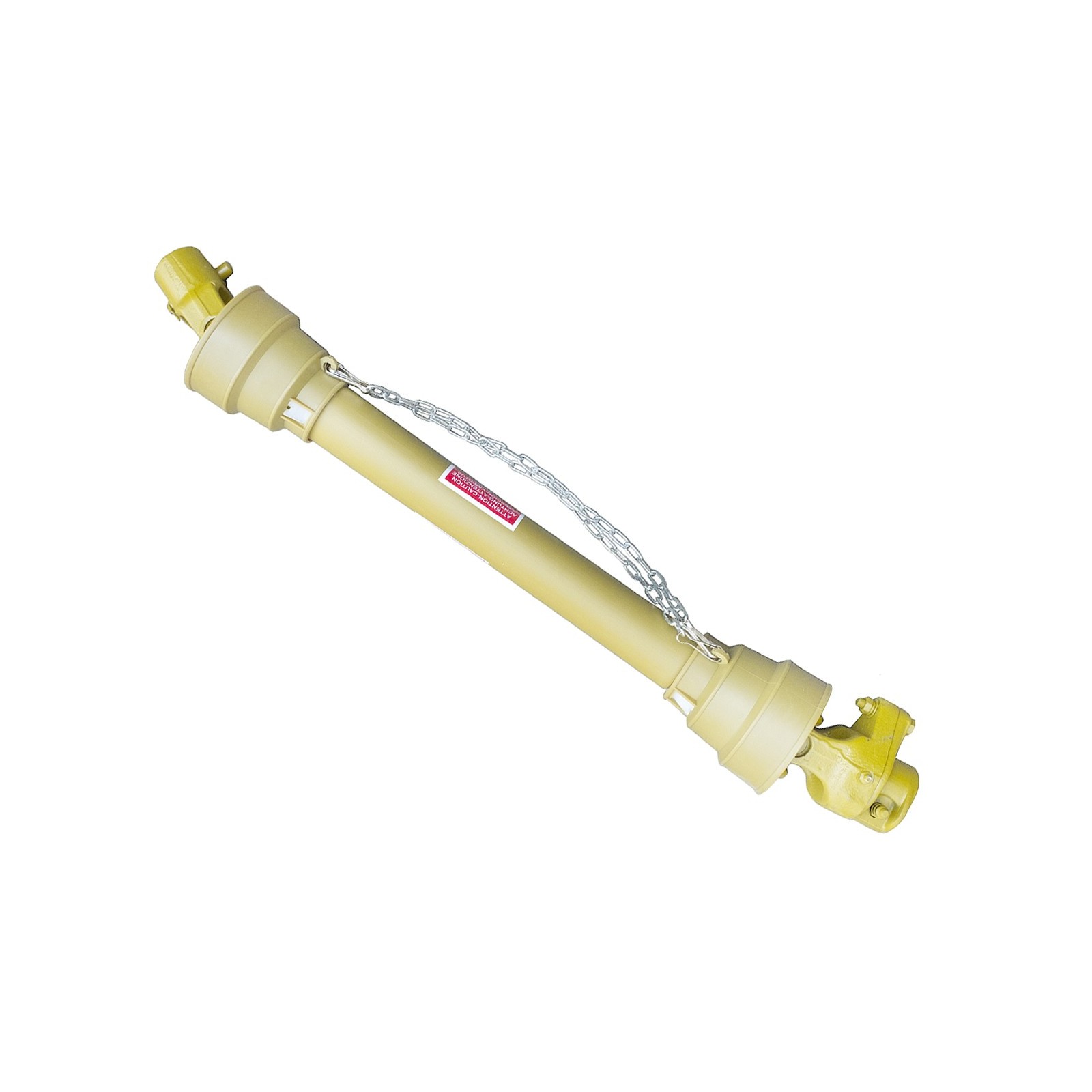

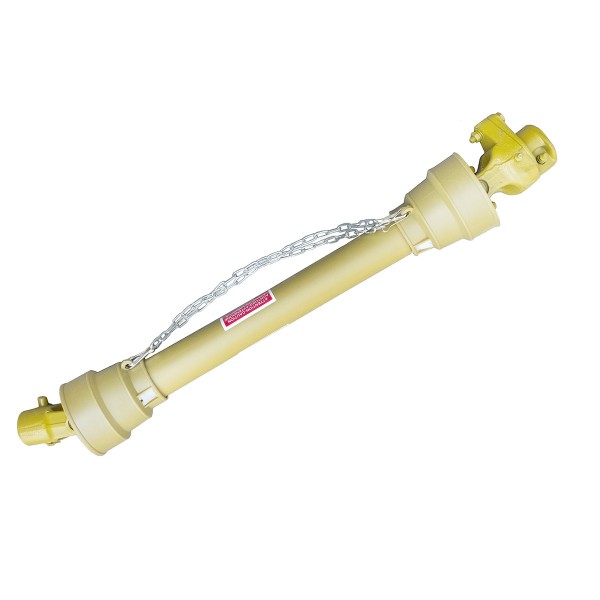

Vývodový (prevodový) hriadeľ vývodového hriadeľa / 700 mm / 105 - 130 Nm 1-3 / 8 / 025B / LF-70

Čo je PTO a ako PTO funguje?

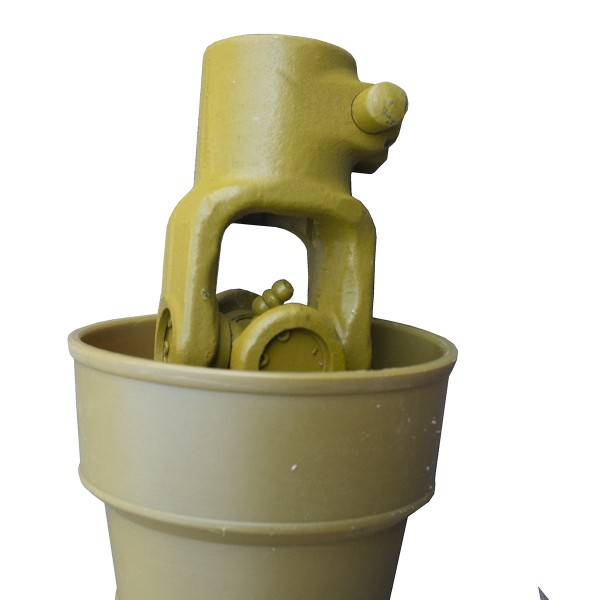

Hriadeľ prenosu výkonu je hriadeľ prenosu pohonu. Rotačný pohyb z traktora na pripojený stroj je navrhnutý tak, aby pracoval pod uhlom k traktoru. Hriadeľ na prenos sily pozostáva z 2 krížov, 2 párov vidlíc a teleskopickej trojuholníkovej trubice. Vývodový hriadeľ je všeobecný názov pre tri typy hriadeľov:

• vývodový hriadeľ traktora (PTO)
• hriadeľ na prenos sily, napríklad rúrkový alebo teleskopický,
• vývodový hriadeľ v stroji (WPM).

Ako si vybrať správny vývodový hriadeľ?

Univerzálny kĺbový teleskopický hriadeľ sa dodáva v niekoľkých typoch a je rozdelený podľa dĺžky a hodnoty prenášaného krútiaceho momentu. Minimálna hodnota krútiaceho momentu je parameter, ktorý je hlavným parametrom, ktorým sa musíme riadiť pri výbere hriadeľa. Nominálna hodnota Nm je hodnota prenosu krútiaceho momentu, ktorá klesá, keď hriadeľ presahuje hodnotu špecifikovanú výrobcom. Ďalším krokom pri kúpe valčeka je výber správnej dĺžky. Pre výber vhodného hriadeľa zmerajte vzdialenosť od vývodového hriadeľa traktora k vývodovému hriadeľu stroja a potom odmerajte vývodový hriadeľ od stredu k stredu kĺbov.

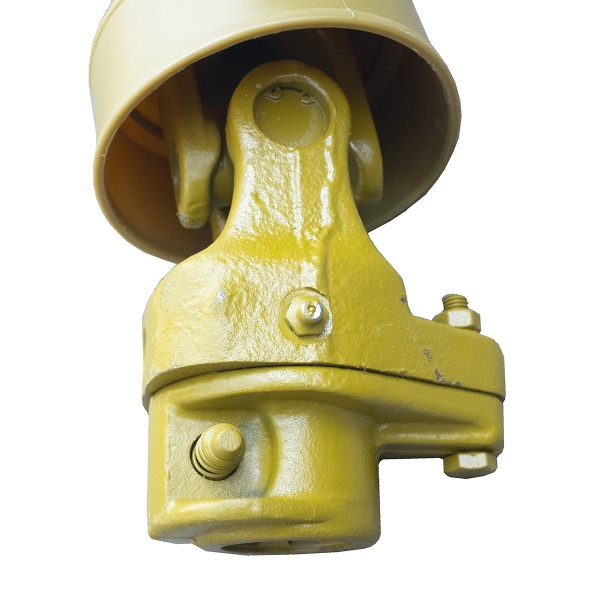

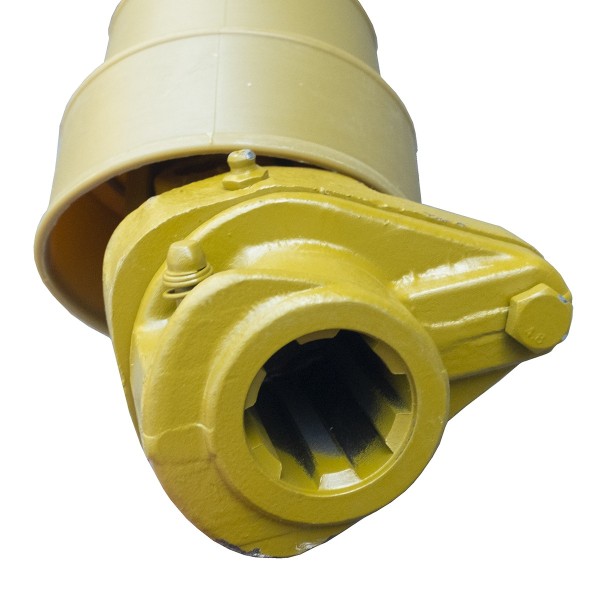

WOM ochrana hriadeľa 025B / LF-70 - odlamovací klin.

Trhací klin vývodového hriadeľa je prvok, ktorý chráni stroj a samotný hriadeľ pred poškodením pri práci traktora so strojom. Trhací klin je prídavný prvok, predĺženie multiklinu, ktorý sa prichytáva skrutkou. Keď sa stroj zablokuje, veľká rotačná sila zlomí montážnu skrutku. Hriadeľ sa ďalej otáča, ale už neprenáša krútiaci moment na stroj. Zlomový klin sa opraví inštaláciou novej skrutky.

Rozmery :

• celková dĺžka: 700 mm,
• dĺžka od kríža po kríž: 500 mm,

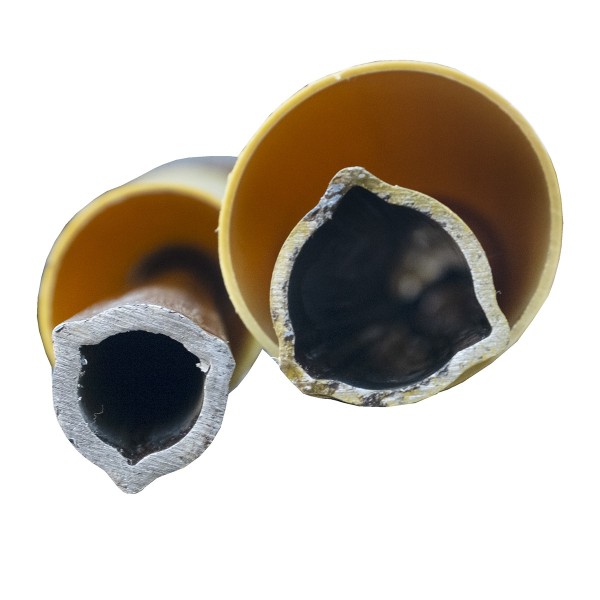

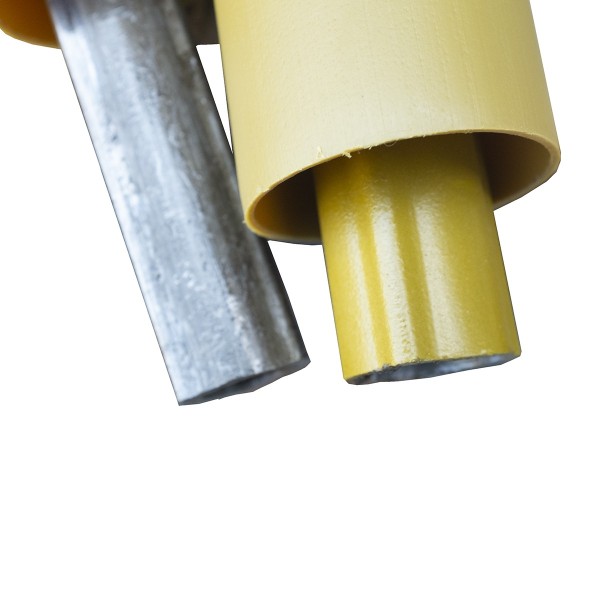

• priemer potrubia: 26,5 x 3,5; 32,5 x 2,6 (trojuholníkový prierez),
• rozmery krížikov: 54 x 55 mm,

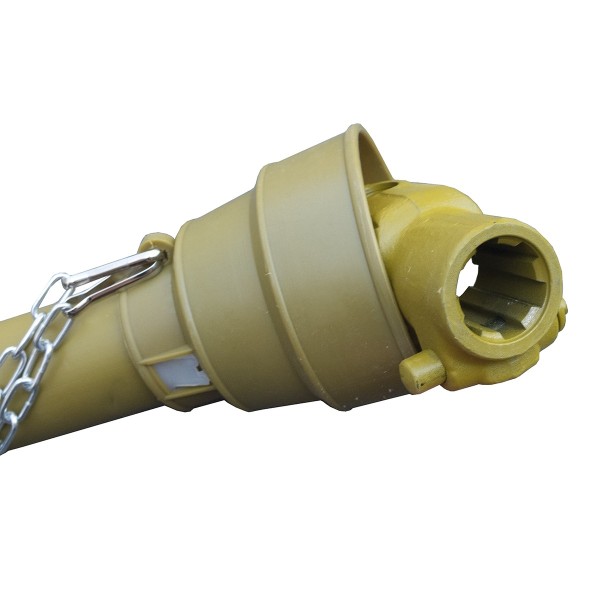

• trieska. 1-1 / 8 palca, 35 mm (merané medzi zubami frézy), 30 mm (merané so zubami frézy spolu),
• počet zubov: 6T / 6T,
• krútiaci moment: 105 - 130 Nm ,
• hmotnosť: 8 kg.

Hriadeľ na prenos sily so strižným klinom 025B je možné skrátiť skrátením oboch častí rúry o rovnakú dĺžku.

Hriadeľ na prenos sily s nožným klinom typ 025B-LF predávame v 5 veľkostiach

• Vývodový hriadeľ 025B-LF50 - 500 mm,
• Vývodový hriadeľ 025B-LF60 - 600 mm,
• Vývodový hriadeľ 025B-LF70 - 700 mm,
• Vývodový hriadeľ 025B-LF80 - 800 mm,
• Vývodový hriadeľ 025B-LF130 - 1300 mm.
