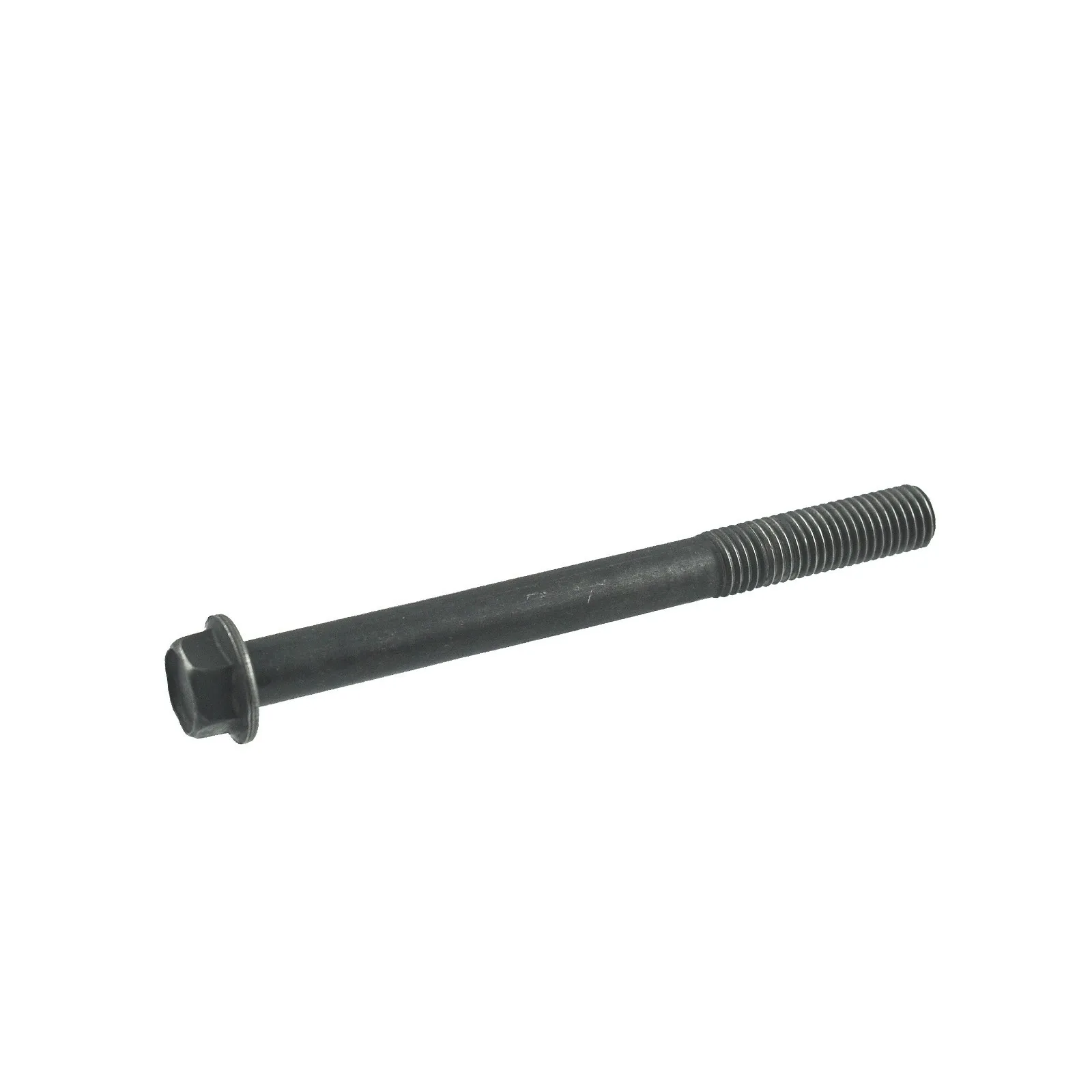

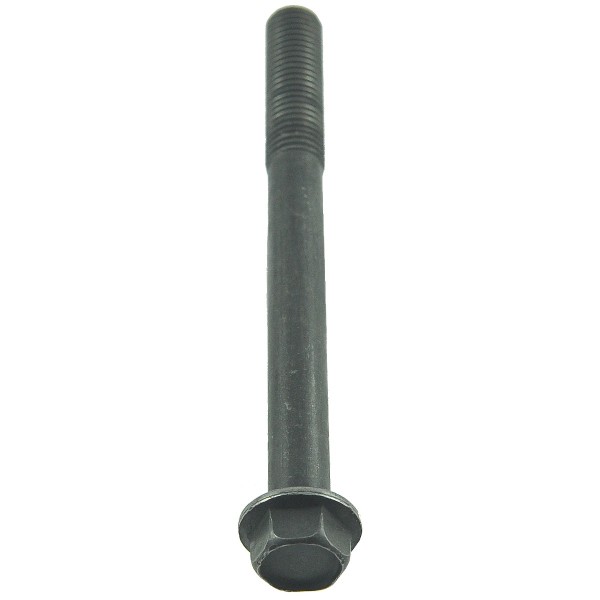

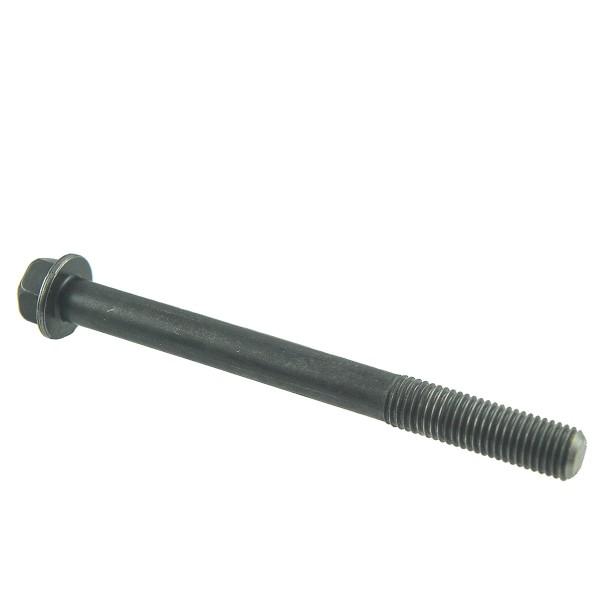

Zylinderkopfschraube / Iseki E3AD1 / E3AE1 / E3AG1

M11 Zylinderkopfschraube mit einer Arbeitslänge von 117 mm für Iseki Traktoren mit Iseki E3AG1, Iseki E3AD1 und anderen Motoren.

Die Auswahl der geeigneten Schraube hinsichtlich der Festigkeit sollte vor der Montage erfolgen, da Schraubenform und technische Parameter einen direkten Einfluss auf die Sicherheit und Haltbarkeit der Verbindung haben können. Wir unterscheiden 3 Präzisionsklassen bei der Schraubenherstellung, nämlich A, B und C, und 10 Festigkeitsklassen (gemessen in Megapascal) 3,6, 4,6, 4,8, 5,6, 5,8, 6,8, 8,8, 9,8, 10,9, 12,9, wobei die erste Ziffer die Zugfestigkeitsgrenze und die zweite Ziffer die plastische Festigkeit im Verhältnis zum ersten Wert (in Prozent) angibt. Je höher die Werte, desto größer ist die Festigkeit der Schraube. So ist 3.6 die niedrigste Qualitätsklasse (kohlenstoffarmer Stahl) und 12.9 die höchste Festigkeitsklasse (niedriglegierter Stahl).

Abmessungen :

• Gesamtlänge: 125 mm,
• Arbeitslänge: 117 mm,
• Gewindelänge: 39 mm,
• Gewinde: M11 x 1,50,
• Schlüsselweite: 14,
• Normen und Festigkeitsklassen: -,
• Vergleichsnummern: -,
• Teilenummern: 6209-000-010-00.

Motormodelle:

Iseki:

• Iseki E3AD1,
• Iseki E3AE1,
• Iseki E3AG1,

Magazin: M01:A33:S01

*Die Fotos dienen nur zur Veranschaulichung und können aufgrund von Produktionsunterschieden im Laufe der Jahre im Detail vom gelieferten Produkt abweichen.
