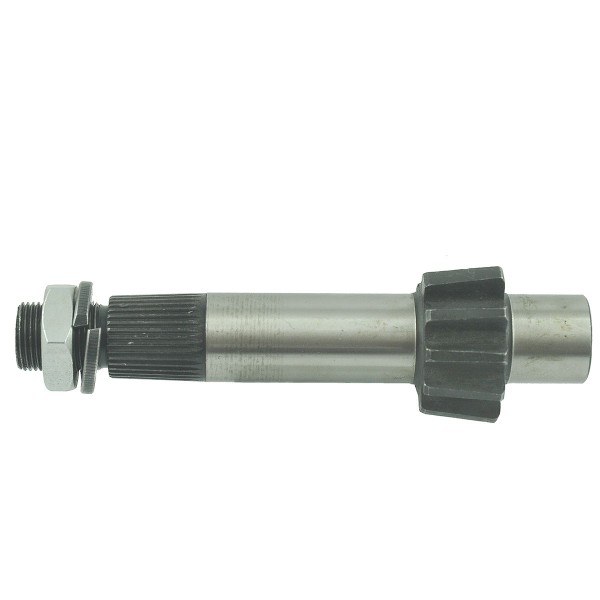

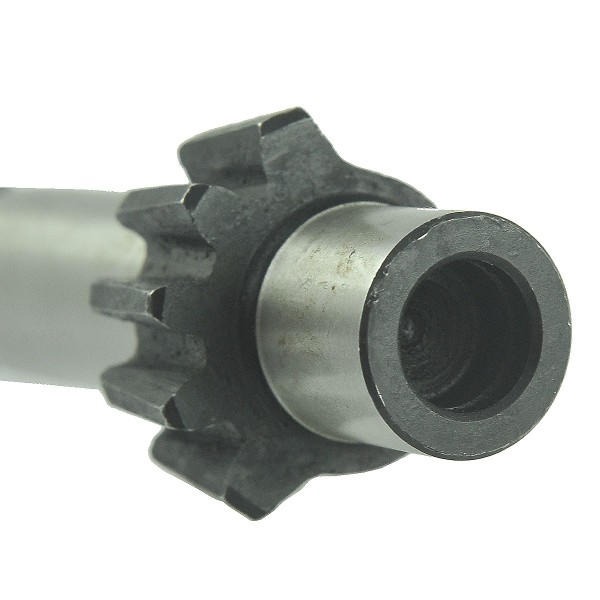

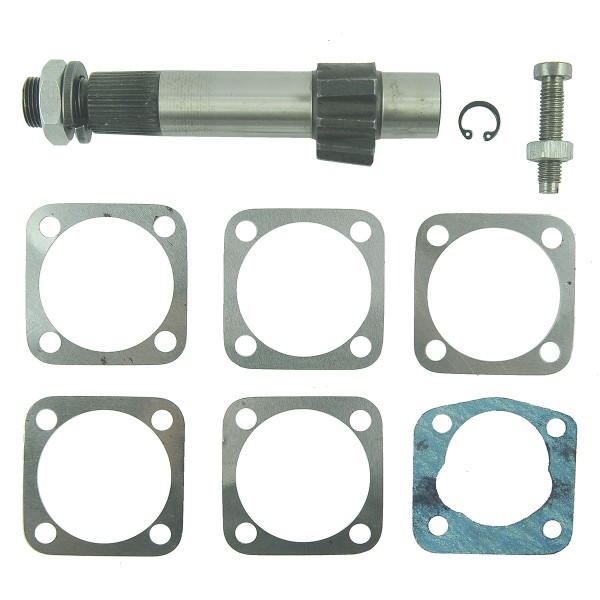

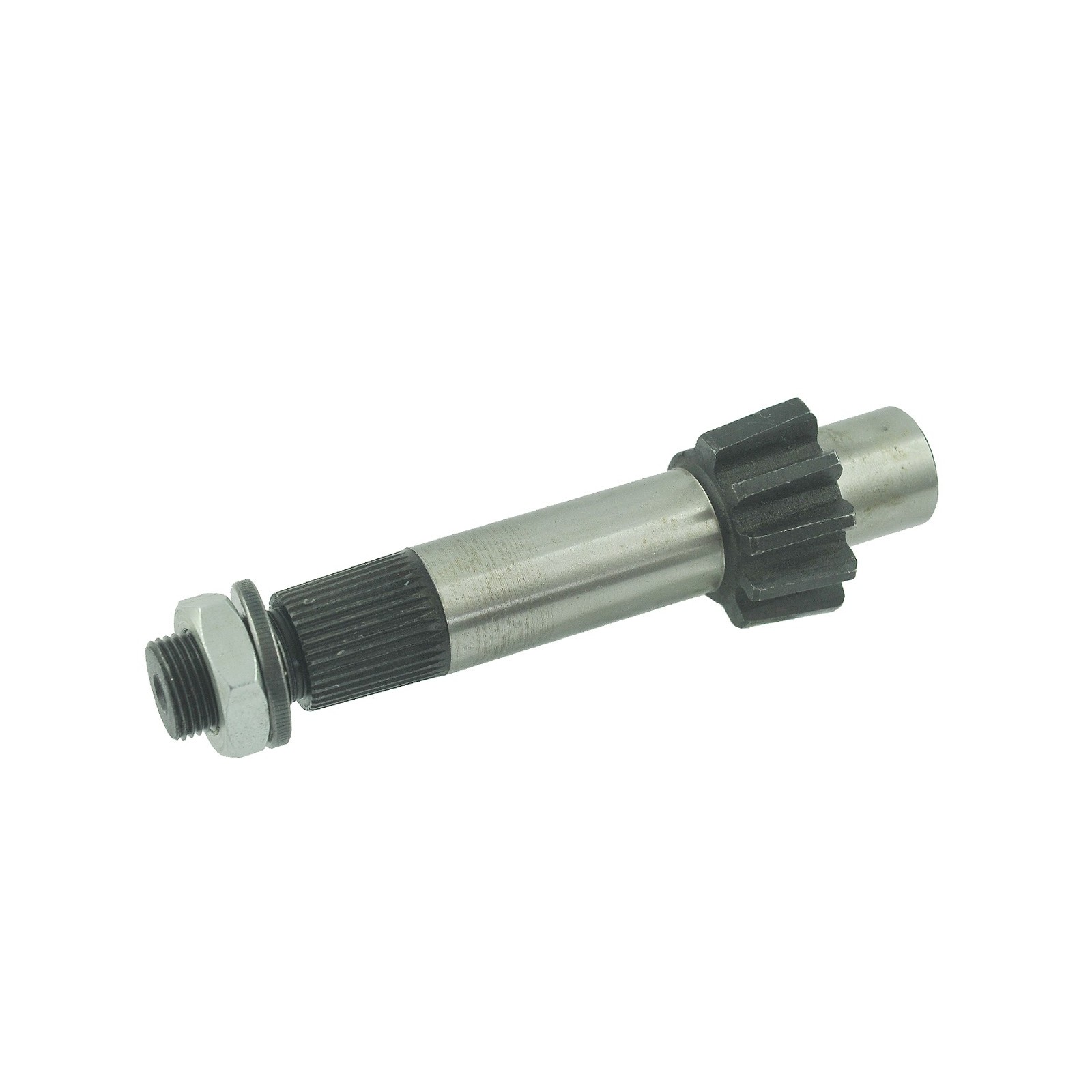

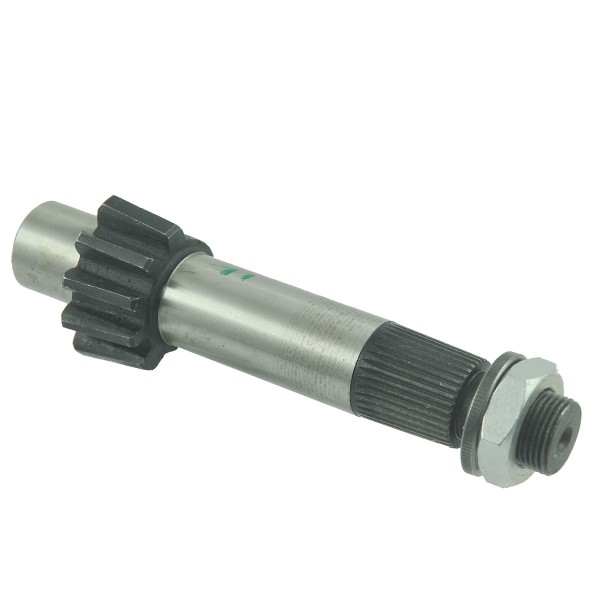

Lenkgetriebewelle mit einer Gesamtlänge von 163 mm und einem Durchmesser von 25,70 mm für Yanmar Traktoren der Baureihen Yanmar F13 , Yanmar YM122, Yanmar YM126, Yanmar YM135, Yanmar YM140, Yanmar YM142, Yanmar YM146, Yanmar YM147, Yanmar YM155, Yanmar YM165, Yanmar YM186, Yanmar YM187, Yanmar YM195, Yanmar YM220, Yanmar YM226, Yanmar YM240, Yanmar YM1300 RED, Yanmar YM1301, Yanmar YM1401, Yanmar YM1502, Yanmar YM1510, Yanmar YM1601, Yanmar YM1602, Yanmar YM1610, Yanmar YM1700, Yanmar YMG1800, Yanmar YM1802, Yanmar YM1810, Yanmar YMG2000 , Yanmar YM2001, Yanmar YM2002 , Yanmar YM2202, Yanmar YM2210, Yanmar YM2220, Yanmar YM2301, Yanmar YM2310 , Yanmar YM2402, Yanmar YM2420 und andere.

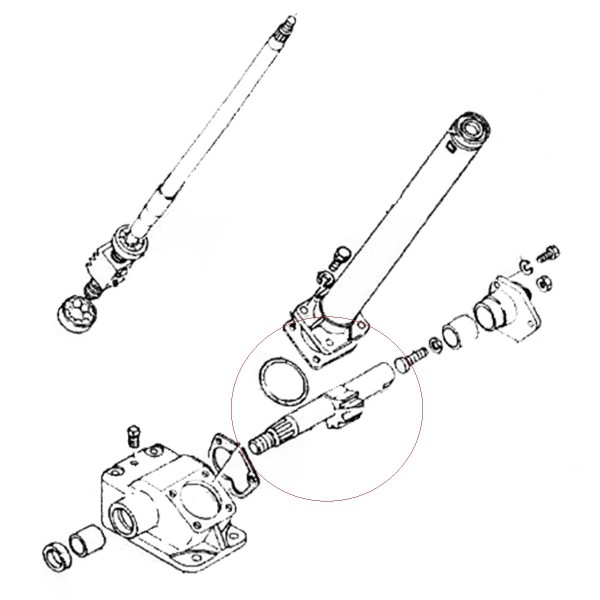

Die Lenksäulenwelle ist ein Bestandteil des Lenksystems, auch Zahnstange genannt, und ist für die Lenkung des Traktors verantwortlich. Sie überträgt die Lenkradbewegungen auf die Spurstangenköpfe und anschließend auf die Lenkräder. Die horizontale Welle interagiert direkt mit der vertikalen Schneckenwelle. Die Schneckenwelle ist an einem Ende direkt mit dem Lenkrad verschraubt, während ihr Schneckenabschnitt am anderen Ende die horizontale Welle und die nachfolgenden Lenksäulenstangen antreibt, die wiederum mit den Lenkstangen der Vorderachse verbunden sind.
Abmessungen :
- Länge: 163 mm,
- Außendurchmesser: 25,70 mm,
- Innendurchmesser: 15,60 mm,
- Gewinde: M20 x 1,5,
- Gewindelänge: 22 mm,
- Zähnezahl: 36Z,
- Fräser-Arbeitslänge: 21 mm,
- Schlüsselweite: 30,
- Originalteilenummern: 194262-15410, 194340-15140,
- Vergleichszahlen: - ,
- Teilenummern: KUSS-419.
Traktormodelle :
- Yanmar F13,
- Yanmar YM122,
- Yanmar YM126,
- Yanmar YM135,
- Yanmar YM140,
- Yanmar YM142,
- Yanmar YM146,
- Yanmar YM147,
- Yanmar YM155,
- Yanmar YM165,
- Yanmar YM186,
- Yanmar YM187,
- Yanmar YM195,
- Yanmar YM220,
- Yanmar YM226,
- Yanmar YM240,
- Yanmar YM1300 ROT,
- Yanmar YM1301,
- Yanmar YM1401,
- Yanmar YM1502,
- Yanmar YM1510,
- Yanmar YM1601,
- Yanmar YM1602,
- Yanmar YM1610,
- Yanmar YM1700,
- Yanmar YMG1800,
- Yanmar YM1802,
- Yanmar YM1810,
- Yanmar YMG2000,
- Yanmar YM2001,
- Yanmar YM2002,
- Yanmar YM2202,
- Yanmar YM2210,
- Yanmar YM2220,
- Yanmar YM2301,
- Yanmar YM2310,
- Yanmar YM2402,
- Yanmar YM2420.
Die Getriebewelle ist für die Bewegungsübertragung von der Königswelle mit dem Schneckengetriebe auf die Stangenenden und anschließend auf die Lenkräder zuständig. Diese Verbindung sollte möglichst leichtgängig und spielfrei sein.
Lager: K04
*Die Fotos dienen nur zur Veranschaulichung und können aufgrund von Produktionsunterschieden im Laufe der Jahre im Detail vom gelieferten Produkt abweichen.
