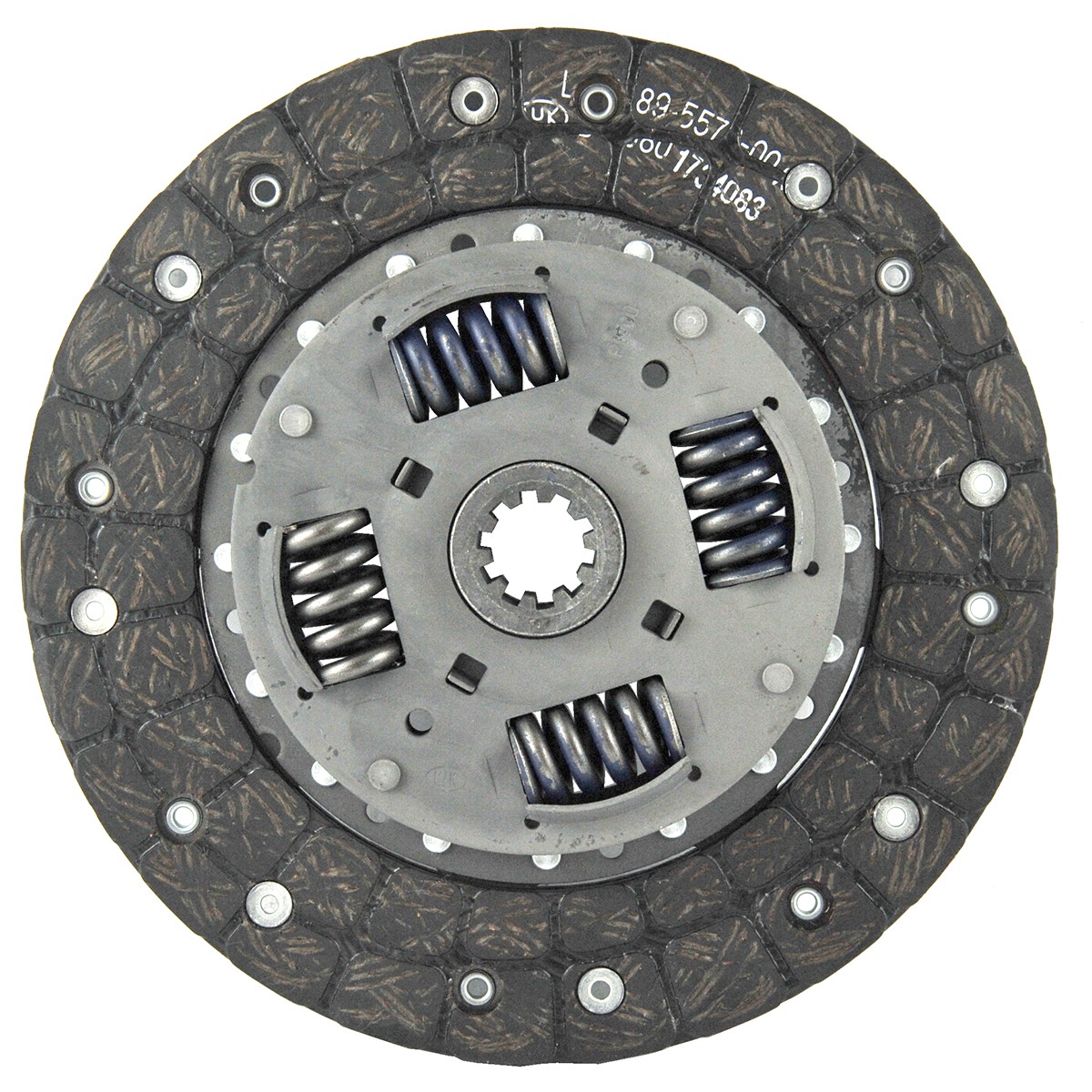

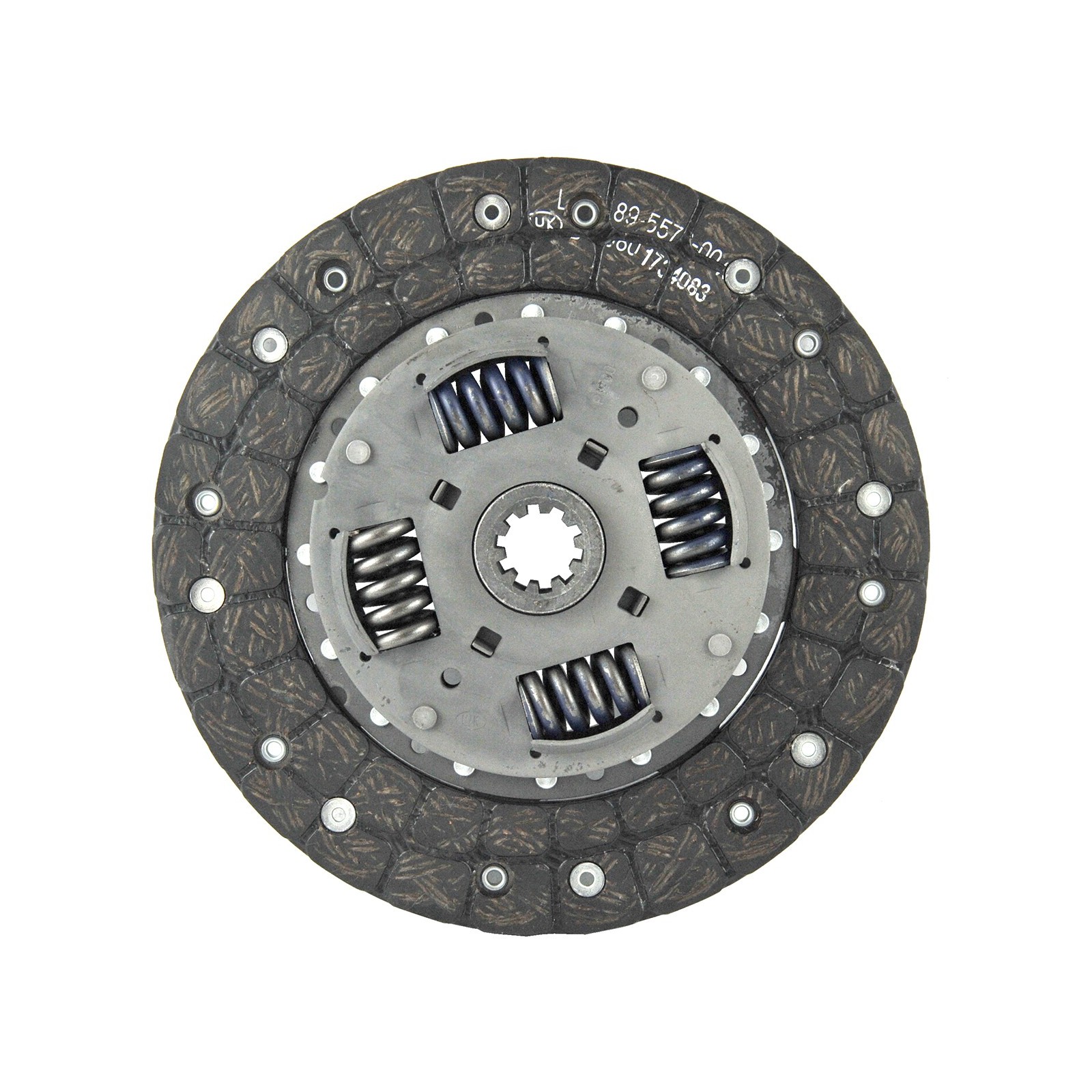

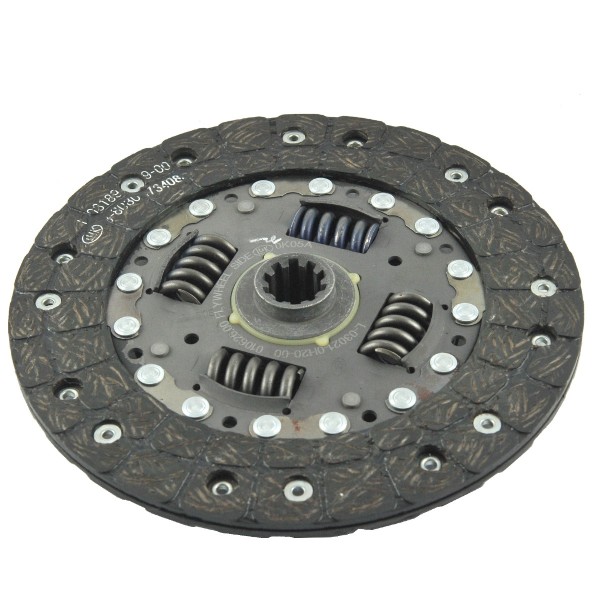

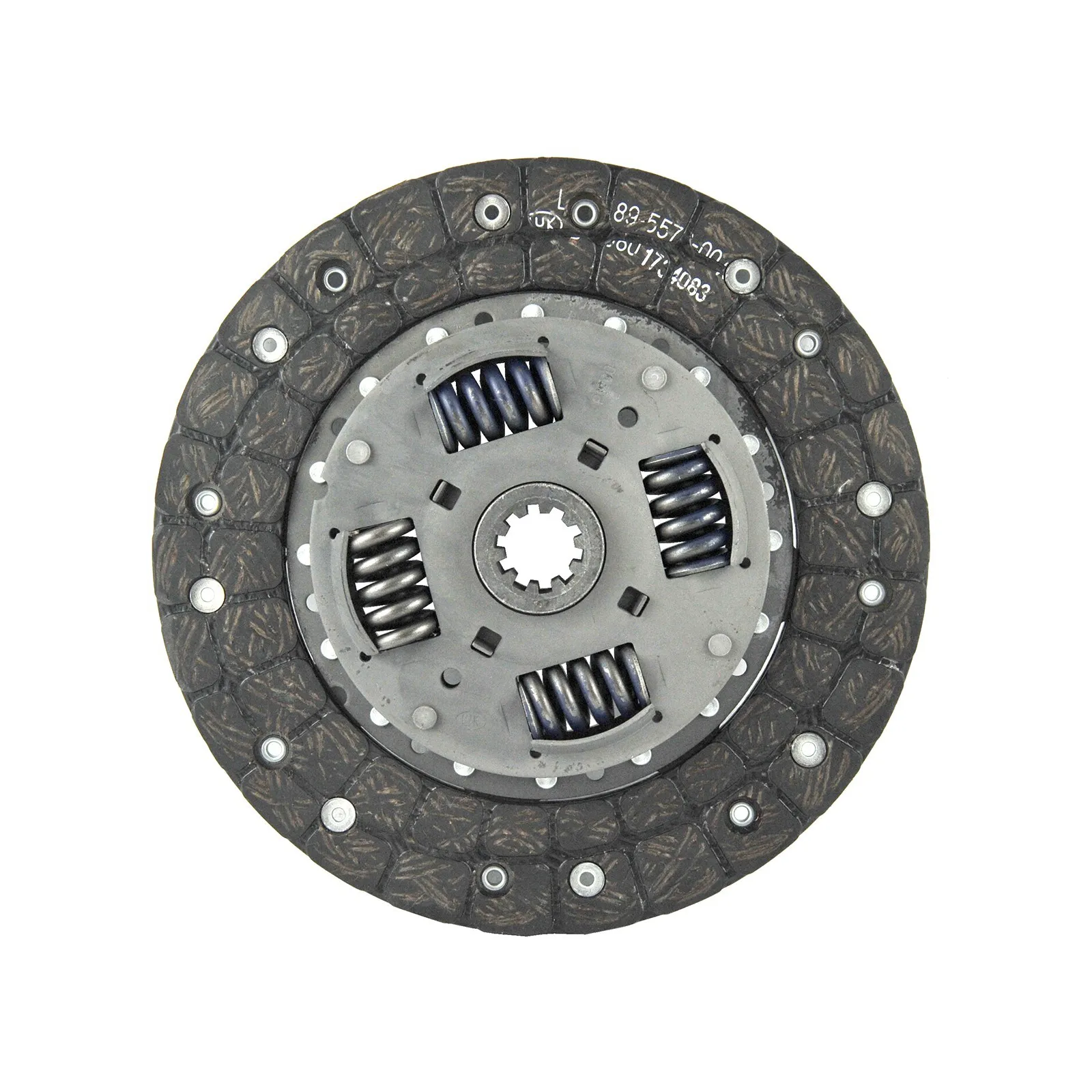

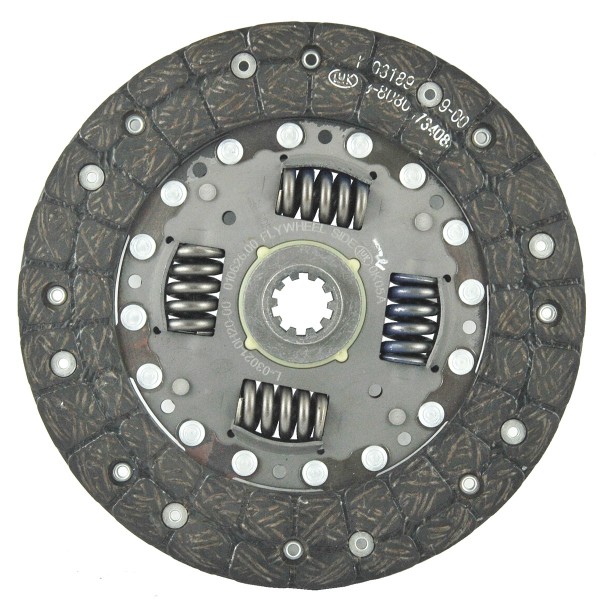

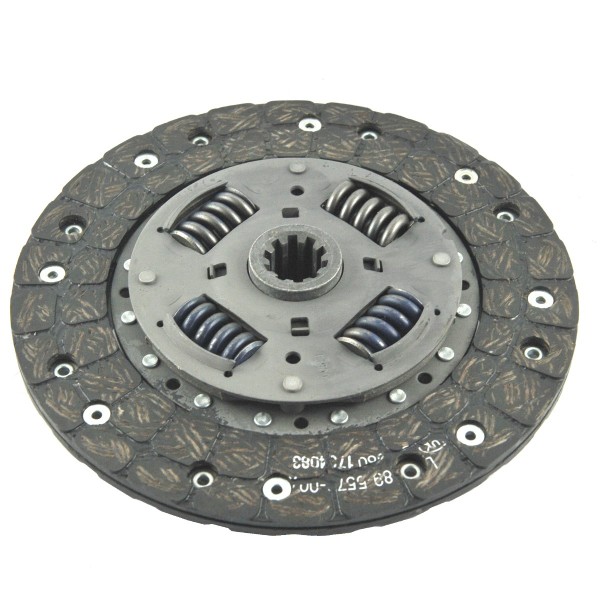

Kupplungsscheibe / 10T / 215 mm / 8 1/2" / Mitsubishi S3L2 / Startrac 263 / 273 / 11400626

Kupplungsscheibe mit einem Durchmesser von 215 mm , Nabenhöhe von 29 mm , Innendurchmesser zwischen den Zähnen von 24 mm und 19 Keilzähnen für Traktoren Startrac 263 und Startrac 273 mit Mitsubishi S3L2-Motoren und andere.

Die Kupplungsscheibe ist das Bauteil, das für die Kraftübertragung vom Motor (Kurbelwelle) zum Getriebe (Kupplungswelle) verantwortlich ist. Die Scheibe besteht aus einer auf der Kupplungswelle montierten Keilnabe und einer mit Federn und entsprechend dicken Reibbelägen bestückten Scheibe. Die Scheibe wird vom zweiten Kupplungselement, der Druckplatte, angepresst und nutzt die Reibungskraft (die fehlende Reibung bei der Kraftübertragung) dieser beiden Elemente, um den Traktor anzutreiben. Die Federn in den Kupplungsscheiben sorgen für die Reduzierung der bei hohen Motordrehzahlen entstehenden Vibrationen.

Abmessungen :

• Außendurchmesser: 215 mm (8 1/2" Zoll)
• Nabenbreite: 29 mm,
• Innendurchmesser: 24 mm (gemessen zwischen den Schneidezähnen), 19 mm (gemessen zusammen mit den Schneidezähnen),
• Anzahl der Zähne: 10T,
• Dicke: 8,40 mm,
• Teilenummern: 11400626.

Traktormodelle :

• Startrac 263,
• Startrac 273.

Motormodell:

• Mitsubishi S3L2.

Erste Anzeichen für Kupplungsscheibenverschleiß sind durchrutschende Kupplungen , die das Anfahren des Fahrzeugs erschweren oder unmöglich machen. Der Traktor beschleunigt nicht mehr, wenn die Motordrehzahl steigt. Auch Ölverschmutzung der Kupplungsscheibe kann Verschleißerscheinungen hervorrufen. Es wird empfohlen, die Kupplungsscheibe zusammen mit der Kupplungsdruckplatte und dem Ausrücklager zu ersetzen, da alle diese Bauteile eine vergleichbare Lebensdauer und einen ähnlichen Verschleiß aufweisen. Ein weiteres Anzeichen für Kupplungsscheibenverschleiß ist, dass sich kein Gang mehr einlegen lässt.

Magazin : M01:M21:S07

*Die Fotos dienen nur zur Veranschaulichung und können aufgrund von Produktionsunterschieden im Laufe der Jahre im Detail vom gelieferten Produkt abweichen.
