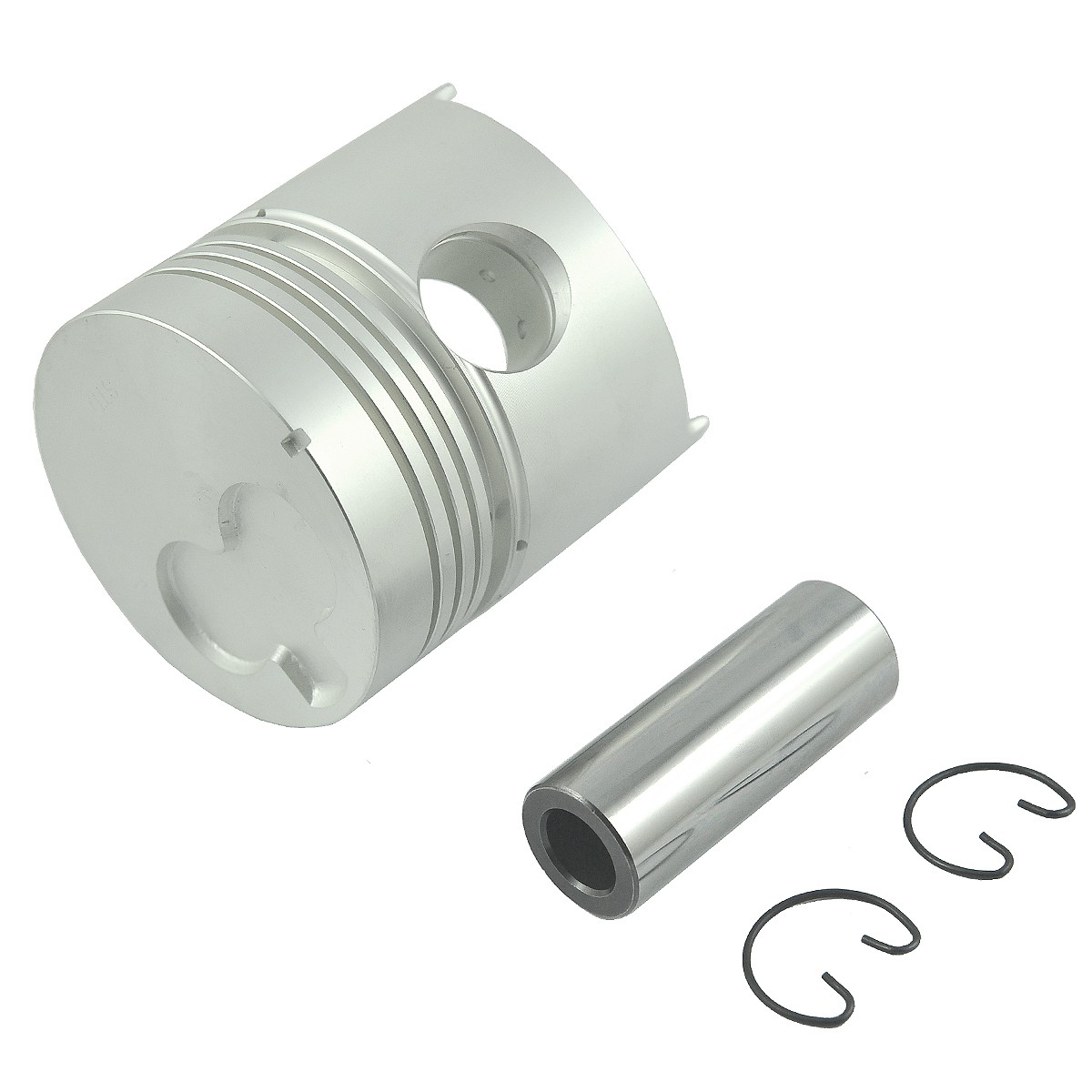

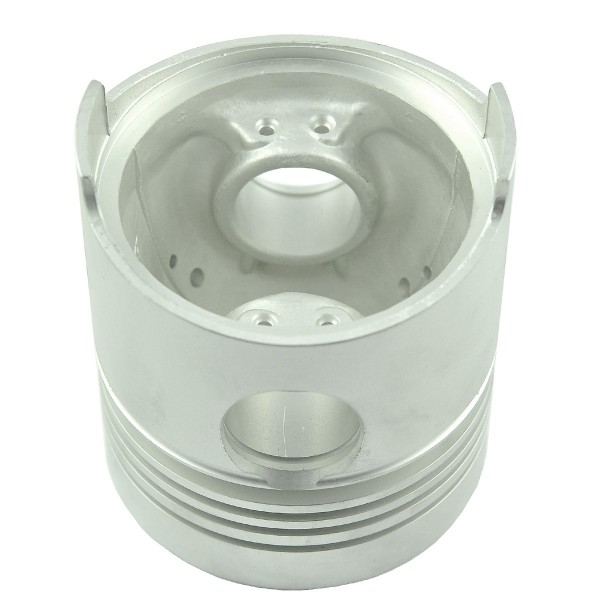

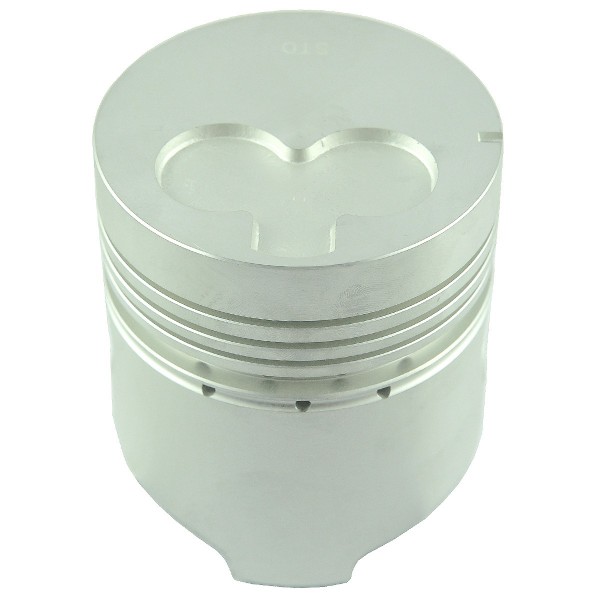

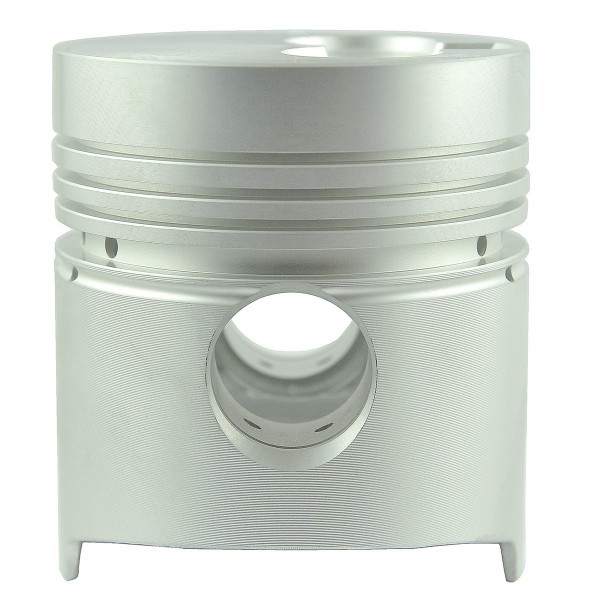

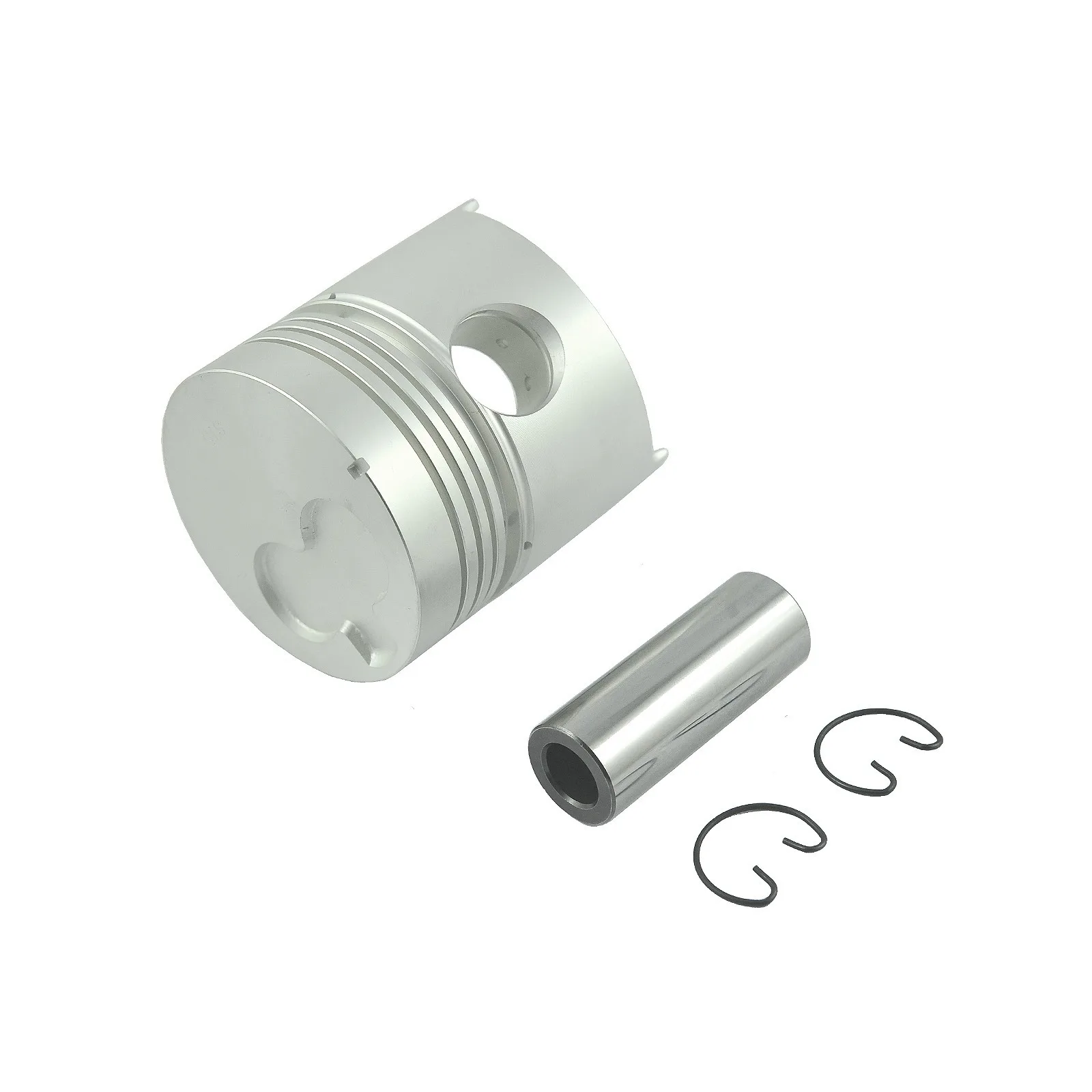

Motorkolben / Ø 86 mm / STD / Iseki 2ΑΑ1 / Iseki TS1610 / TS1910 / TS2202 / TS2205

Motorkolben (Kolbenringe 9-99-101-02, 5681-218-1010-0, 5691-212-1010-0) mit einem Außendurchmesser von 86 mm (Standard) und einer Gesamthöhe von 95 mm für Iseki -Traktoren der Serien Iseki TS1610, Iseki TS1910, Iseki TS2202 und Iseki TS2205 mit Iseki 2AA1 -Motoren und weitere Modelle. Der Motorkolben ist ein bewegliches Element, das die bei der Verbrennung erzeugten Gase und Energie auf die Kurbelwelle und somit in Motorleistung umwandelt. Der Kolben ist über ein Pleuel mit Bolzenverbindung mit der Kurbelwelle verbunden. Am Kolbenboden befinden sich ringförmige Kanäle zur Aufnahme der Kolbenringe, im Inneren eine Nabe zur Verbindung mit dem Pleuel. Der Kolbenboden kann je nach Motortyp unterschiedliche Formen aufweisen. Da Motoren unter sehr harten Bedingungen arbeiten, werden Kolben meist aus Aluminium-Silizium-Legierungen hergestellt.

Abmessungen :

• Außendurchmesser: 86 mm,
• Höhe: 81 / 95 mm,
• Stiftlochdurchmesser: 27 mm,
• Stiftdurchmesser: 26,90 mm,
• Stiftlänge: 72 mm,
• Ventilsitztiefe: 3,50 mm,
• Abstand vom Ende des Stiftlochs bis zur Unterkante des Kolbens: 16,30 mm.
• Abstand von der Kante des Stiftlochs bis zur Oberkante des Kolbens: 38 mm.
• Breite der Kolbenringnuten (Ringe 9-99-101-02) von der Kolbenoberseite: 2 / 2 / 2 / 5 mm.
• Originalteilenummer: 5681-211-1056-1,
• Vergleichszahlen: -,
• Teilenummer: 9-98-100-06.

Motorenmodelle :

Iseki :

• Iseki 2ΑΑ1.

Traktormodelle :

Iseki :

• Iseki TS1610,
• Iseki TS1910,
• Iseki TS2202,
• Iseki TS2205.

Magazin : K18:F24

*Die Fotos dienen nur zur Veranschaulichung und können aufgrund von Produktionsunterschieden im Laufe der Jahre im Detail vom gelieferten Produkt abweichen.
