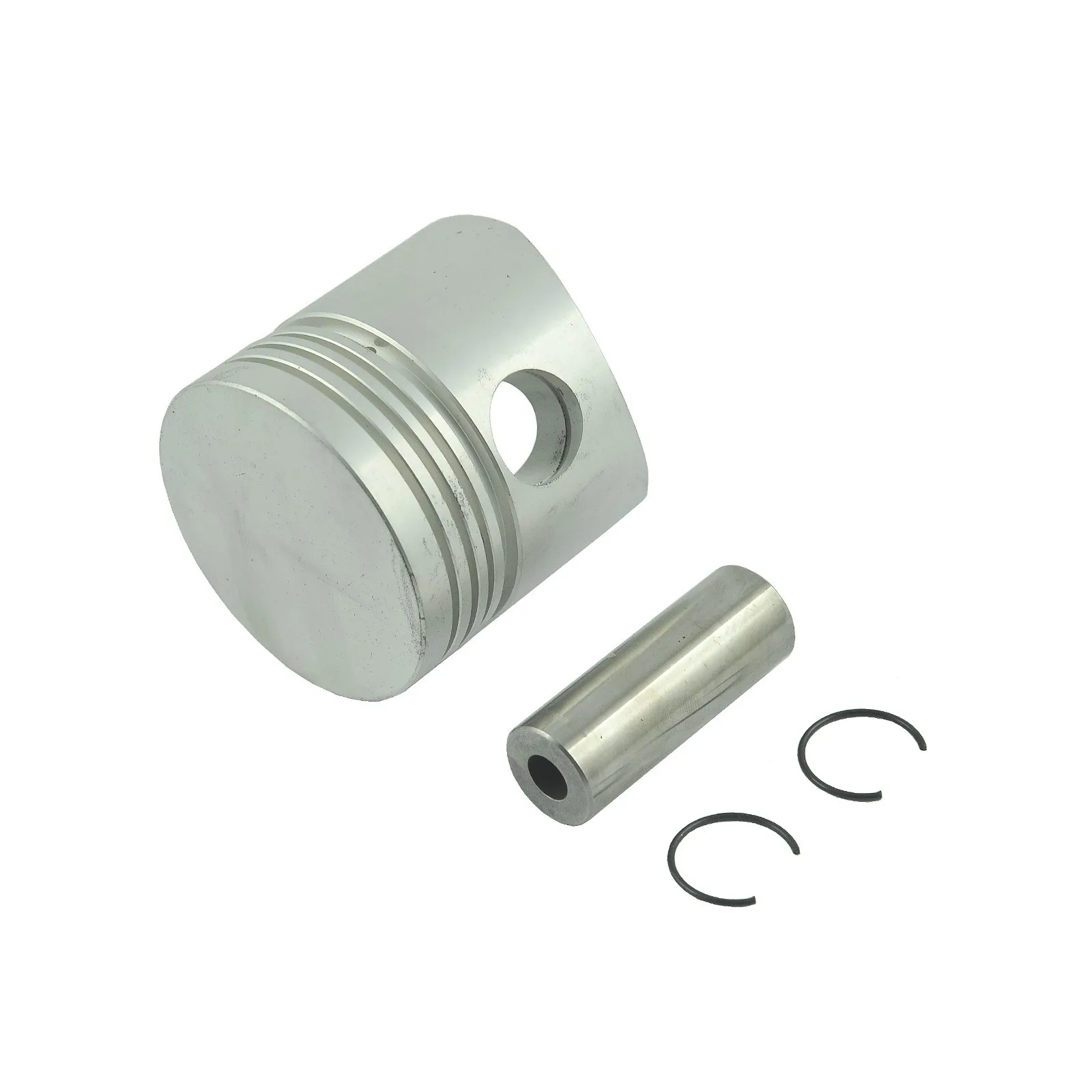

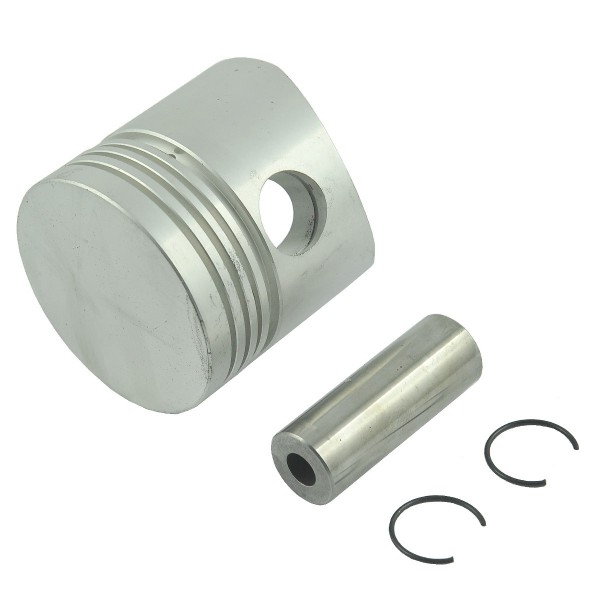

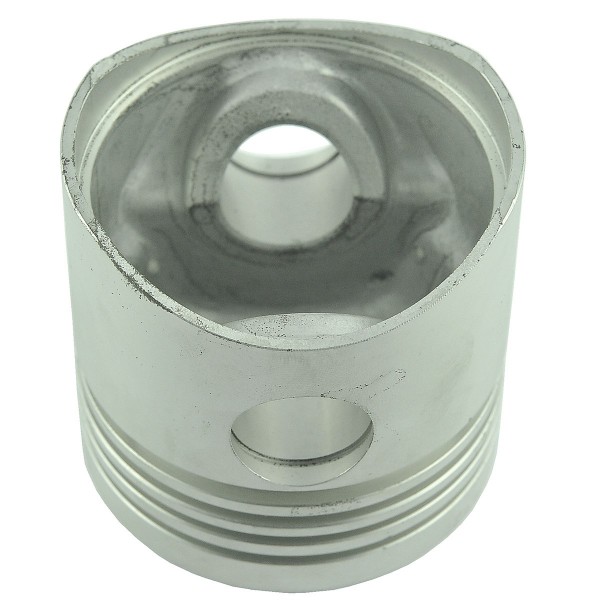

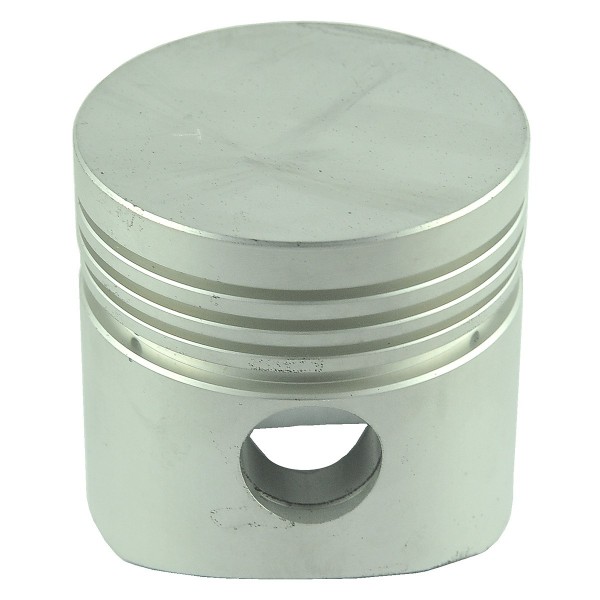

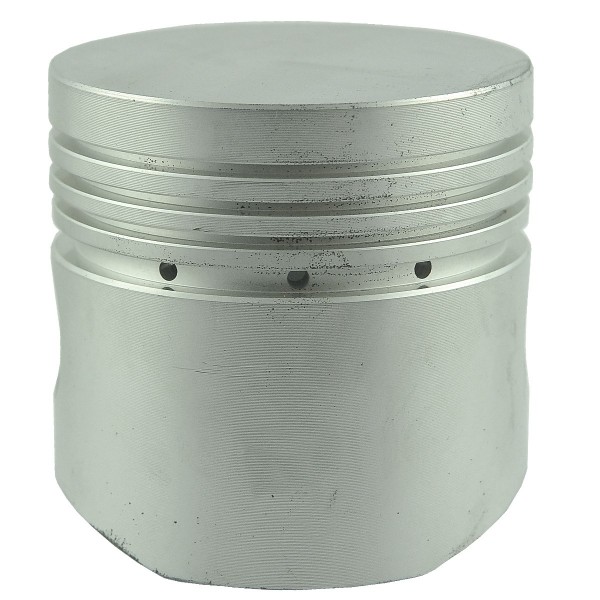

Motorkolben / Ø 75mm / Yanmar 2TR13 / Yanmar YM155 / YM165 / YM1300

Motorkolben (Ringe %C5% 9Bci-do-yanmar/829-zestaw-pier %C5% 9Bcieni-do-t %C5% 82oka-yanmar-ym1300-75mm.html">6-26-100-64 ) mit einem Außendurchmesser von 76 mm und einer Gesamthöhe von 72 mm für Yanmar -Traktoren der Serien Yanmar YM155, Yanmar YM165 , Yanmar YM1300 mit Yanmar 2TR13 -Motoren und andere. Der Motorkolben ist das bewegliche Element, das für die Umwandlung des bei der Verbrennung entstehenden Gases und der Energie in die Kurbelwelle und somit in Motorleistung verantwortlich ist. Der Kolben ist durch eine sogenannte Pleuelstange mit Bolzenverbindungen mit der Kurbelwelle verbunden. An der Oberseite des Kolbens befinden sich ringförmige Kanäle zur Aufnahme der Kolbenringe, im Inneren befindet sich eine Nabe zur Verbindung mit der Pleuelstange. Ganz oben steht der sog. Boden, der je nach Motortyp eine andere Form haben kann. Aufgrund der Tatsache, dass sie unter sehr schwierigen Bedingungen arbeiten, werden Motorkolben meist aus Aluminium- und Siliziumlegierungen hergestellt.

Abmessungen :

• Außendurchmesser: 76 mm,
• Höhe: 64,70 / 72 mm,
• Stiftlochdurchmesser: 23 mm,
• Stiftdurchmesser: 22,90 mm,
• Stiftlänge: 64 mm,
• Abstand vom Ende des Bolzenlochs bis zur Unterkante des Kolbens: 11 mm,
• Abstand vom Rand des Stiftlochs bis zur Oberseite des Kolbens: 31 mm.
• Breite der Ringnuten ( %C5% 9Bci-do-yanmar/829-zestaw-pier %C5% 9Bcieni-do-t %C5% 82oka-yanmar-ym1300-75mm.html">6-26-100-64 ) von der Kolbenoberseite: 2,00 / 2,00 / 2,00 / 4,00 mm,
• Originalteilenummer: 124060-22090,
• Vergleichsnummern: 724060-22722,
• Teilenummern: 6-23-100-20.

Traktormodelle :

Yanmar :

• Yanmar YM155,
• Yanmar YM165,
• Yanmar YM1300.

Motormodelle :

Yanmar :

• Yanmar 2TR13.

Magazin : K18:F32

*Die Fotos dienen nur zur Veranschaulichung und können aufgrund von Produktionsunterschieden im Laufe der Jahre im Detail vom gelieferten Produkt abweichen.
