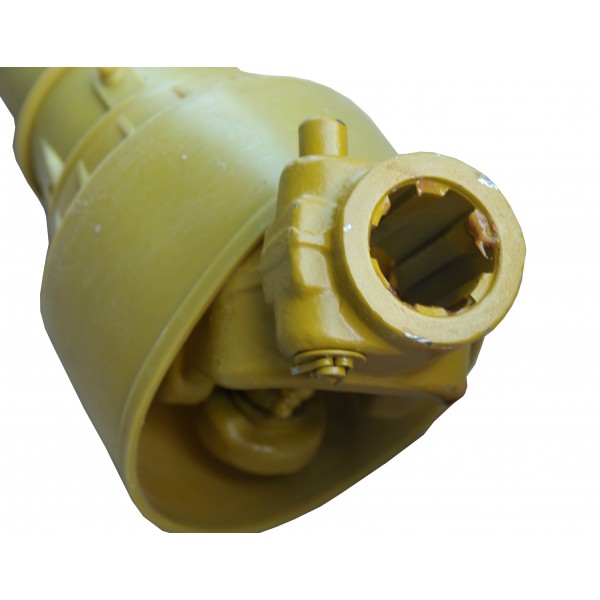

Zapfwelle 04B - 100cm

Was ist eine Zapfwelle und wie funktioniert die Zapfwelle?

Die Kraftübertragungswelle ist die Welle, die den Antrieb überträgt. Drehbewegung vom Traktor zur angeschlossenen Maschine und ist so konzipiert, dass sie schräg zum Traktor arbeitet. Die Kraftübertragungswelle besteht aus 2 Kreuzen, 2 Gabelpaaren und einem teleskopierbaren Dreiecksrohr. Zapfwelle ist die gebräuchliche Bezeichnung für drei Arten von Wellen:

• Zapfwelle (PTO) des Traktors,
• Kraftübertragungswelle, z.B. Rohr- oder Teleskopwelle,
• Leistungseingangswelle in der Maschine (WPM).

Wie wählt man die richtige Zapfwelle aus?

Die kreuzförmige Gelenk- und Teleskopwelle gibt es in mehreren Ausführungen und wird nach der Länge und der Größe des übertragenen Drehmoments unterteilt. Der Mindestdrehmomentwert ist ein Parameter, der den Hauptparameter darstellt, den wir bei der Auswahl einer Welle beachten müssen. Der Nm -Nennwert ist der Drehmomentübertragungswert, der abnimmt, wenn die Welle über den vom Hersteller angegebenen Wert hinaus ausfährt. Der nächste Schritt beim Kauf einer Walze ist die Wahl der passenden Länge. Um die passende Welle auszuwählen, messen Sie den Abstand von der Zapfwelle des Traktors zur Zapfwelle der Maschine und messen Sie dann die Zapfwelle von der Mitte zur Mitte der Gelenke.

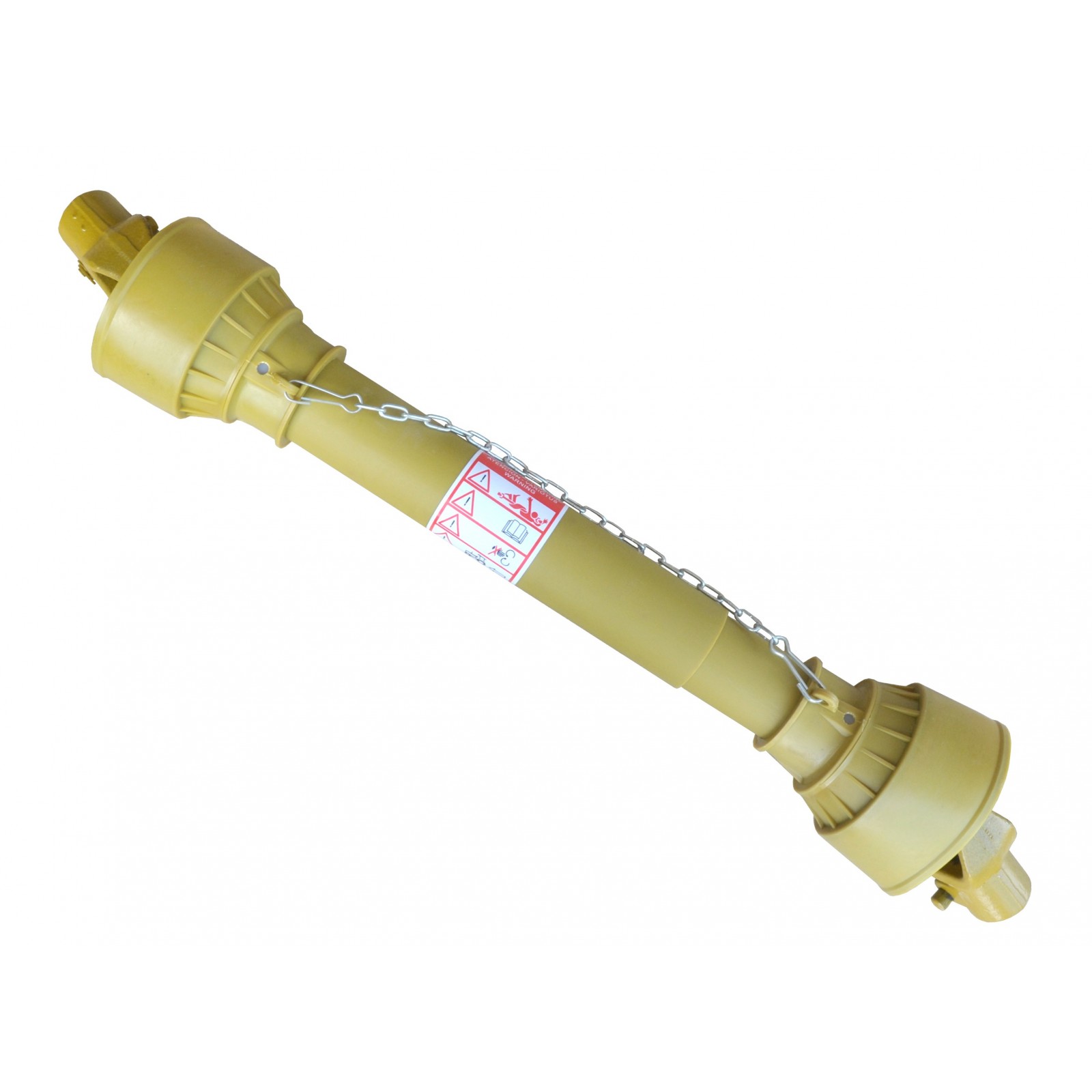

Zapfwellen - Typ 04B - rohrförmig, 100 cm lang (gemessen von Ende zu Ende im zusammengeklappten Zustand).

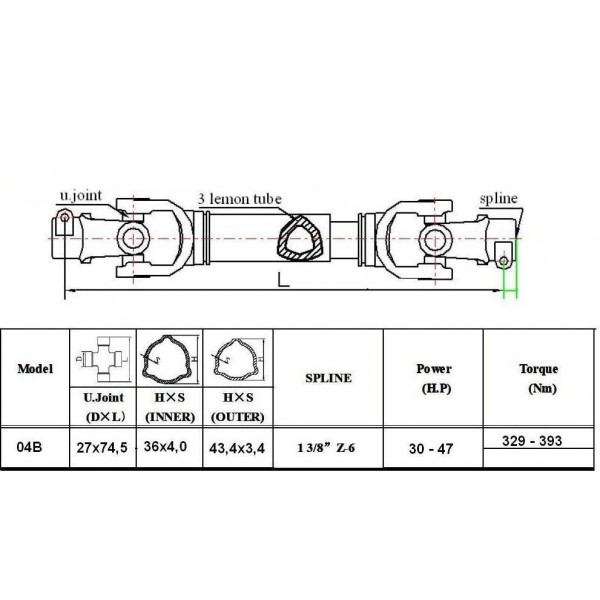

TYP 04B - Übertragene Leistung bis 47 PS, Drehmoment bis 393 Nm

- Standardverzahnung, 6/6 - 1 3/8
- dreieckiges Rohrprofil (36x4,0; 43,5x3,4)

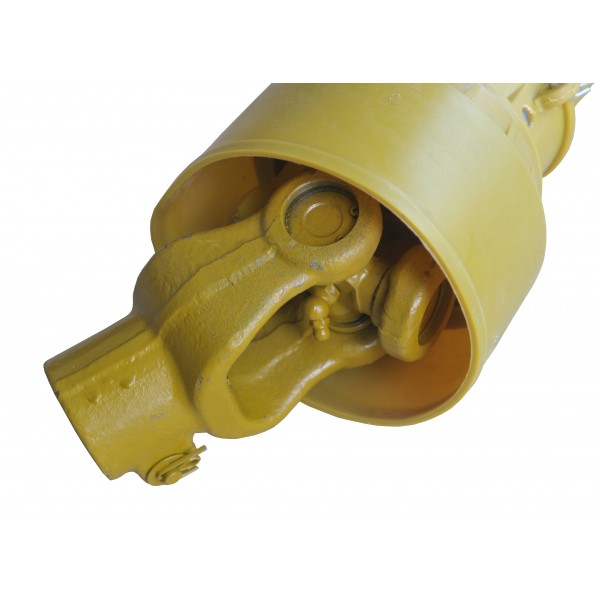

- Kardangelenke (27x74,5) mit Schmiernippeln,

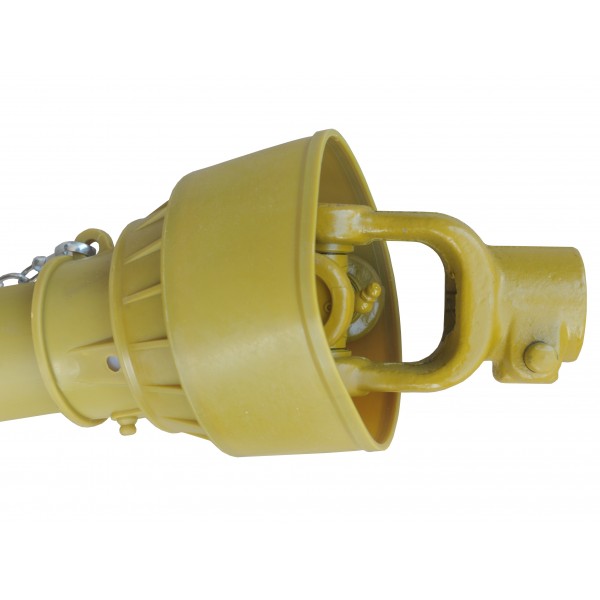

- Plastikhülle,
