Was ist eine Zapfwelle und wie funktioniert eine Zapfwelle?
Die Kraftübertragungswelle ist die Antriebsübertragungswelle. Die Drehbewegung vom Schlepper zur angeschlossenen Maschine ist so ausgelegt, dass sie schräg zum Schlepper wirkt. Die Kraftübertragungswelle besteht aus 2 Kreuzen, 2 Gabelpaaren und einem teleskopierbaren Dreikantrohr. Eine Zapfwelle ist die gebräuchliche Bezeichnung für drei Arten von Wellen:
- Schlepperzapfwelle (PTO)
- Kraftübertragungswelle, z.B. Rohr- oder Teleskopwelle,
- Zapfwelle in der Maschine (WPM).
Wie wählt man die richtige Zapfwelle aus?
Die Universal-Teleskop-Gelenkwelle ist in mehreren Ausführungen erhältlich und wird nach Länge und Wert des übertragenen Drehmoments unterteilt. Der Mindestwert des Drehmoments ist ein Parameter, der der Hauptparameter ist, den wir bei der Auswahl einer Welle beachten müssen. Nenn- Nm ist der Drehmomentübertragungswert, der abnimmt, wenn die Welle über den vom Hersteller angegebenen Wert hinausragt. Der nächste Schritt beim Rollenkauf ist die Wahl der richtigen Länge. Um die richtige Welle auszuwählen, messen Sie den Abstand von der Zapfwelle des Traktors zur Zapfwelle der Maschine und messen Sie dann die Zapfwelle von Mitte zu Mitte der Gelenke.

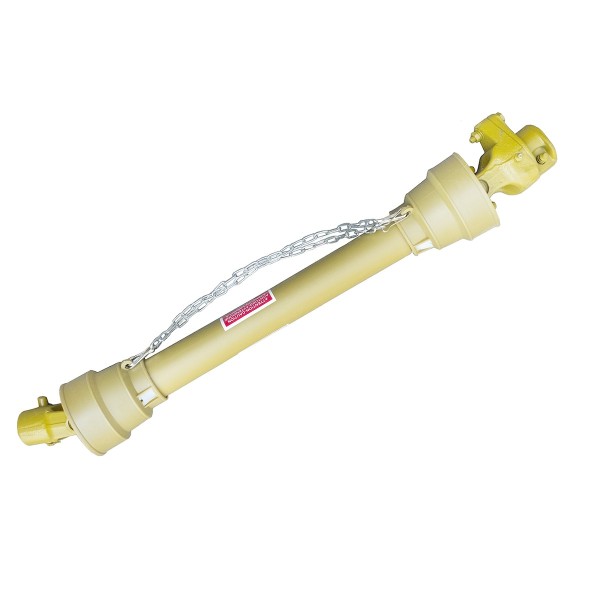

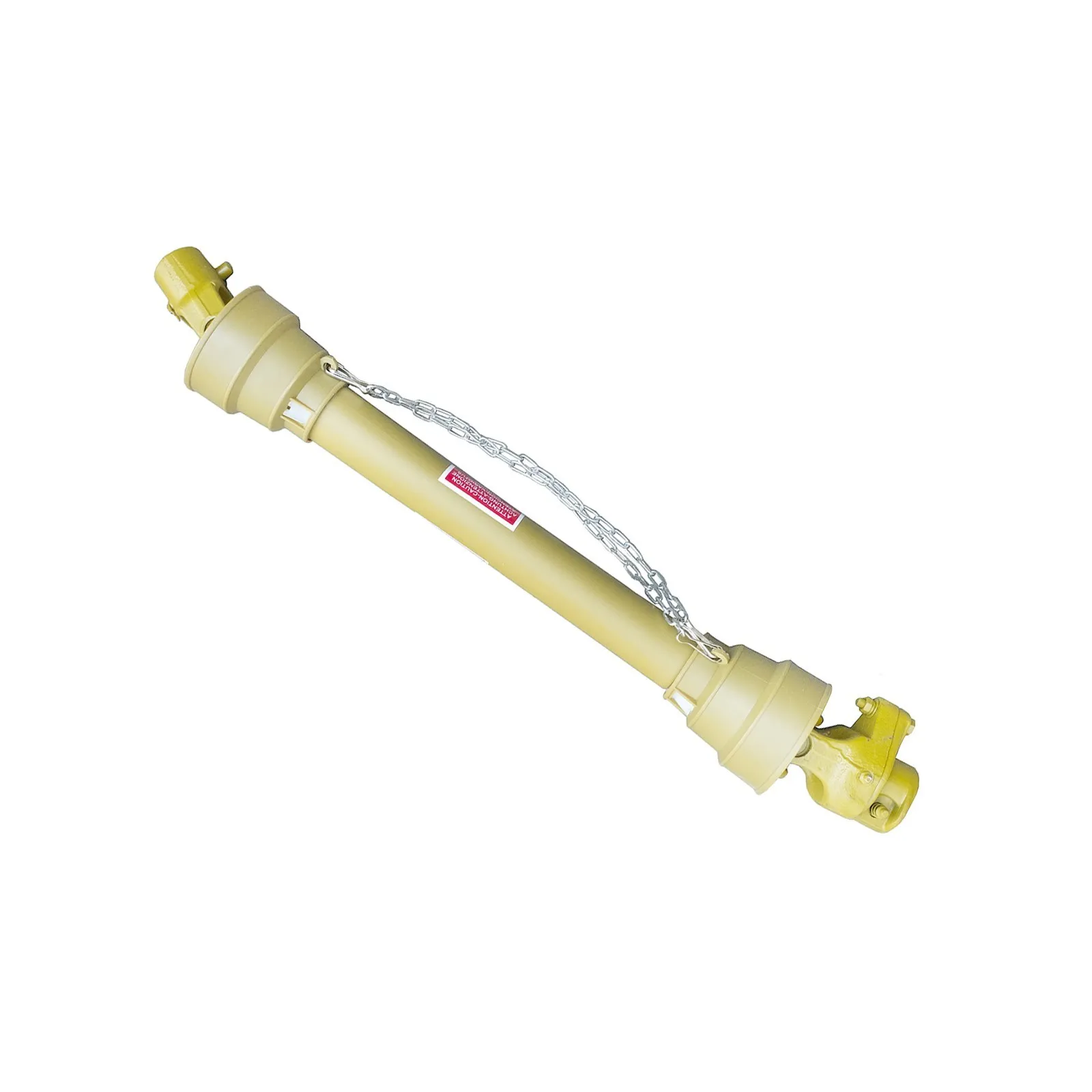

WOM Wellenschutz 025B / LF-50 - Abreißkeil.

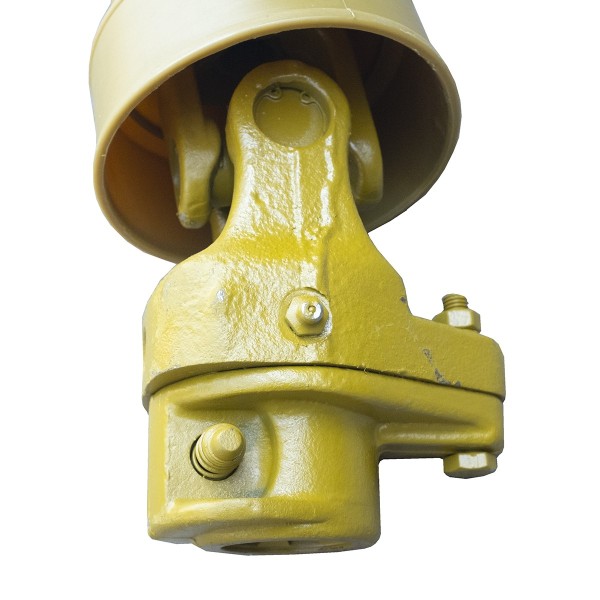

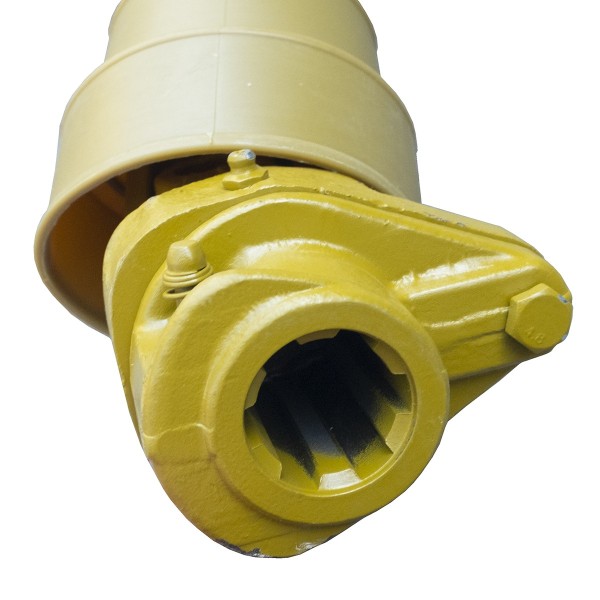

Der Abreißkeil der Zapfwelle ist ein Element, das die Maschine und die Welle selbst vor Beschädigungen schützt, während der Traktor mit der Maschine arbeitet. Der Abreißkeil ist ein zusätzliches Element, eine Verlängerung des Multikeils, der mit einer Schraube befestigt wird. Wenn die Maschine blockiert, bricht die hohe Rotationskraft die Befestigungsschraube. Die Welle dreht sich weiter, überträgt aber kein Drehmoment mehr auf die Maschine. Der Bremskeil wird durch Einbau einer neuen Schraube repariert.
Abmessungen :
- Gesamtlänge: 500 mm,
- Länge von Kreuz zu Kreuz: 300 mm,

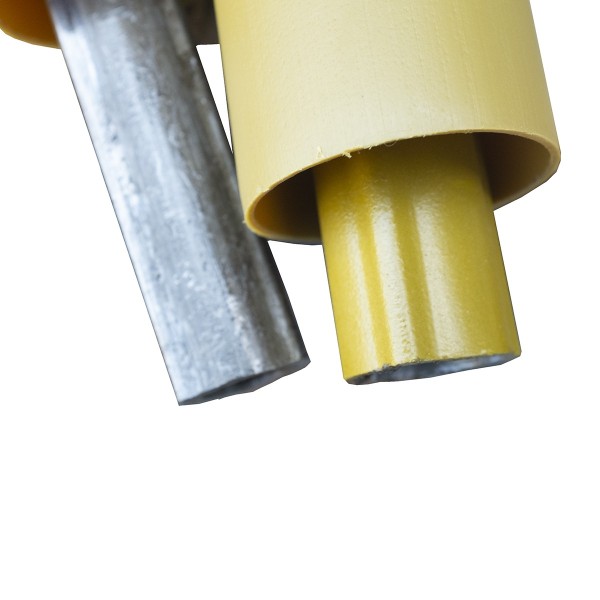

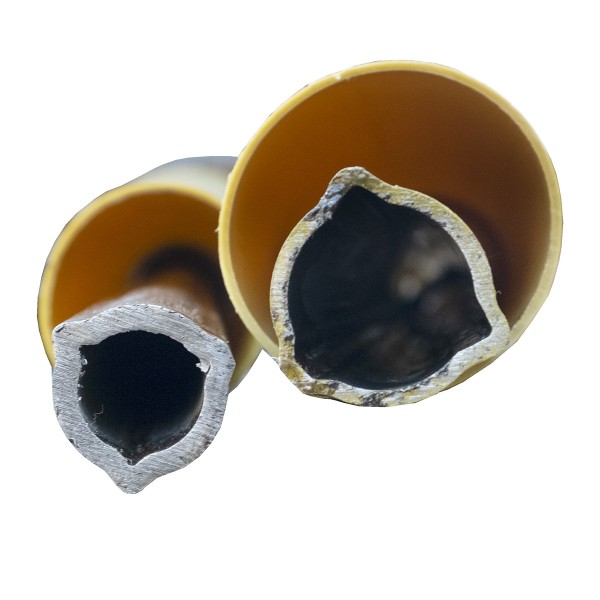

- Rohrdurchmesser: 26,5 x 3,5; 32,5 x 2,6 (dreieckiger Querschnitt),

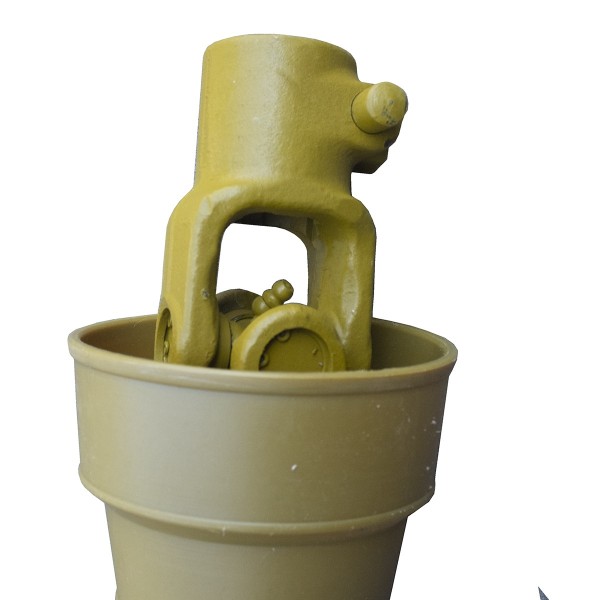

- Abmessungen der Kreuze: 54 x 55 mm,

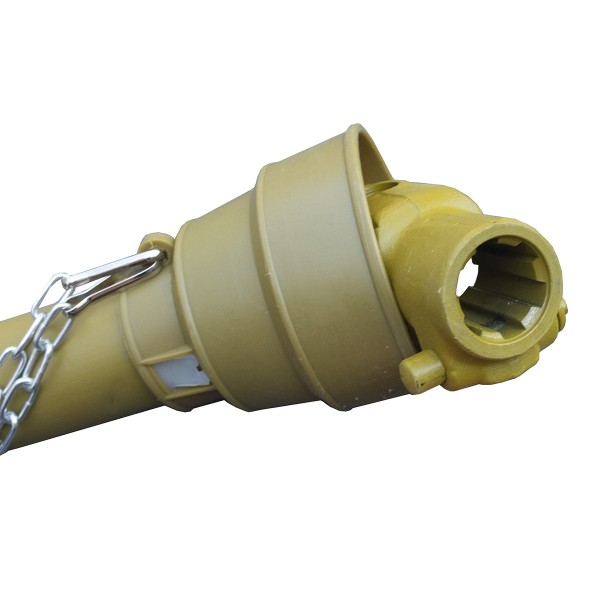

- Splitter. 1-1 / 8 Zoll, 35 mm (gemessen zwischen Schneidzähnen), 30 mm (gemessen mit Schneidzähnen zusammen),
- Zähnezahl: 6T / 6T,
- Drehmoment: 105 - 130 Nm ,
- Gewicht: 6 kg.
Die Kraftübertragungswelle mit Scherkeil 025B kann gekürzt werden, indem beide Rohrteile um die gleiche Länge gekürzt werden.
Wir verkaufen die Kraftübertragungswelle mit Scherkeil Typ 025B-LF in 5 Größen
- Zapfwelle 025B-LF50 - 500 mm,
- Zapfwelle 025B-LF60 - 600 mm,
- Zapfwelle 025B-LF70 - 700 mm,
- Zapfwelle 025B-LF80 - 800 mm,
- Zapfwelle 025B-LF130 - 1300 mm.
