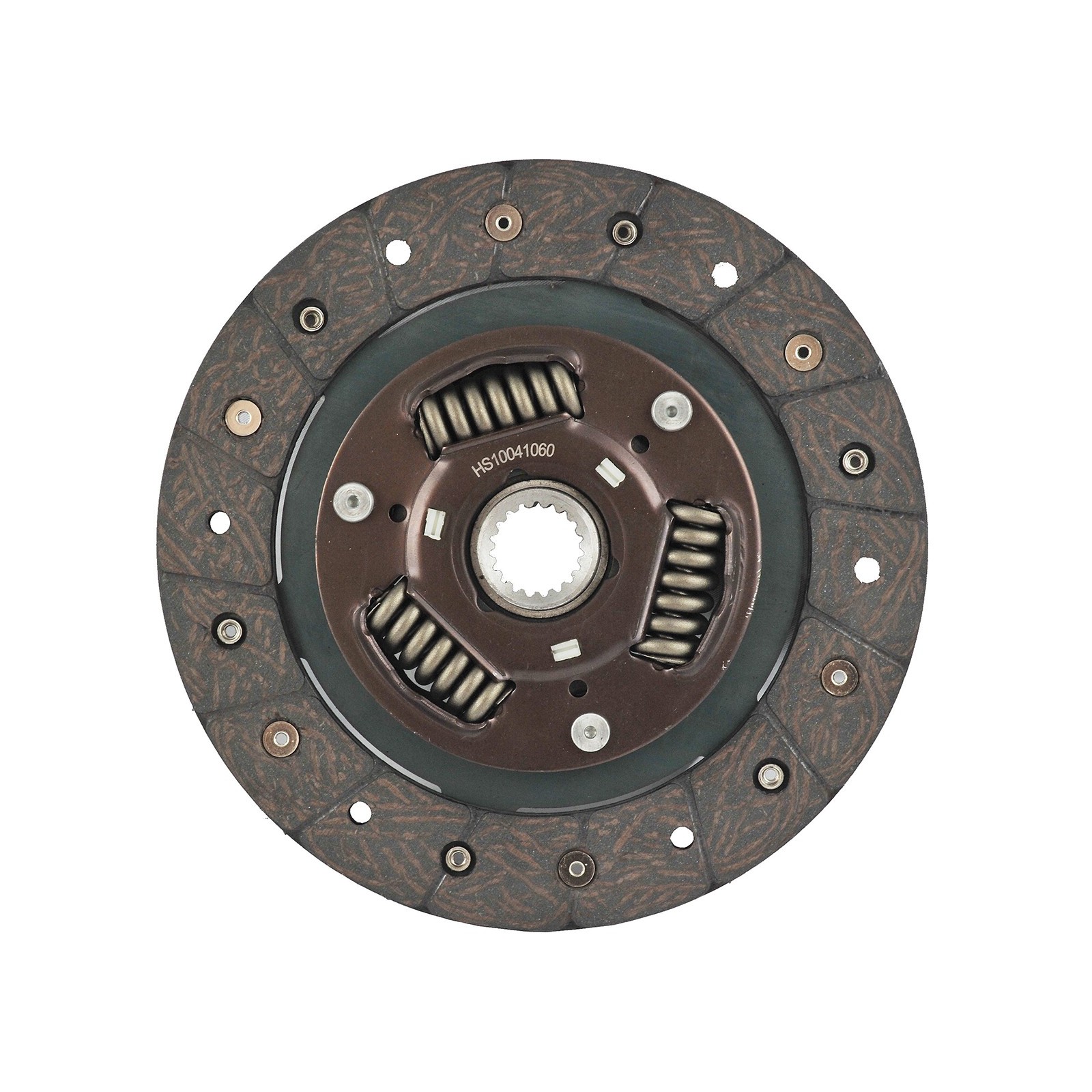

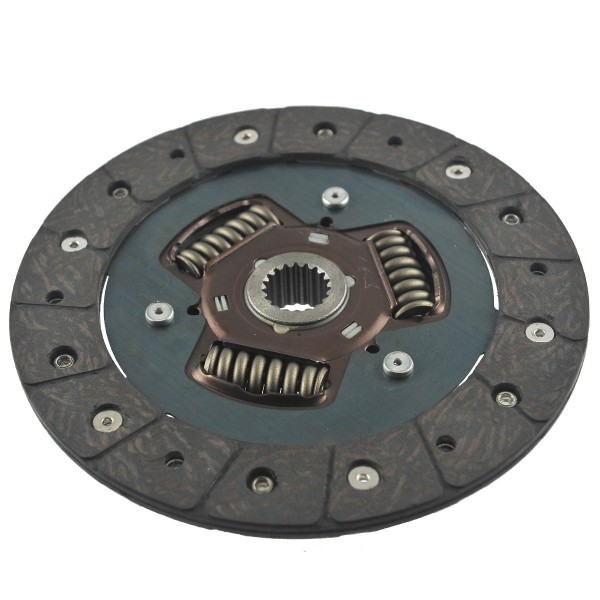

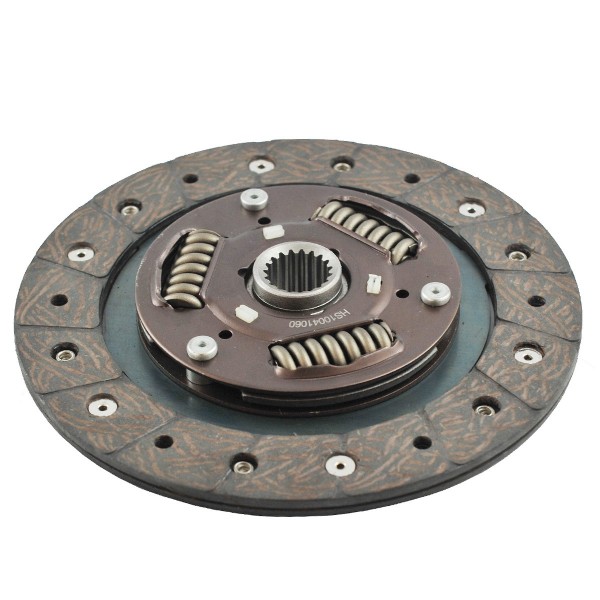

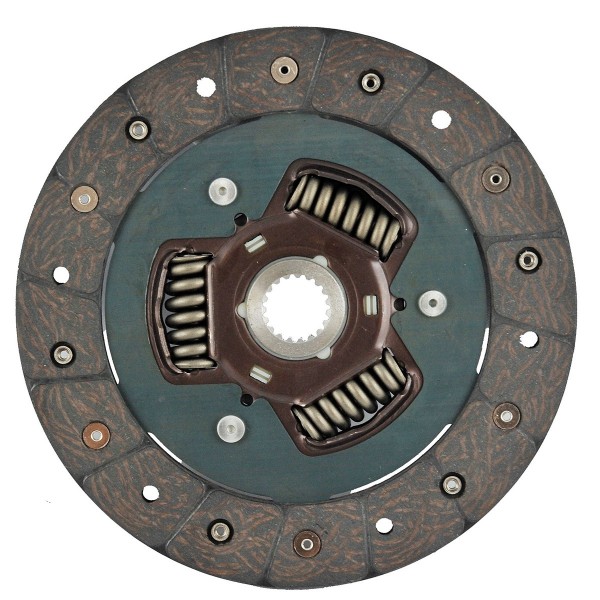

Spojková lamela (přítlačný kotouč %C5% 9Bci-do-yanmar/1058-pressure-clutch %C4% 99g %C5% 82a-yanmar-ym1401-xl593y-lf-ym1401.html">33004 , 794200-21700, ložisko %C5% BSpojka-axiální-spojka %C4% 99g %C5% 82a-33-x-60-x-14-mm-kubota-b-tk33-1.html">44018 , TK33) o průměru 180 mm ( 7-1/4 palce), výška náboje 27 mm , vnitřní průměr měřený mezi zuby 21,50 mm a 18,90 mm s drážkovanými zuby pro traktory a malotraktory Yanmar Řady YM1100, Yanmar YM1300, Yanmar YM1401, Yanmar YM1510, Yanmar YM1601, Yanmar YM1702, Yanmar YM1720 a další.
Spojkový kotouč je součást zodpovědná za přenos výkonu z motoru (klikového hřídele) do převodovky (hřídele spojky). Kotouč se skládá z drážkovaného náboje namontovaného na hřídeli spojky a kotouče s pružinami a příslušně silným třecím obložením. Kotouč , tlačený druhým prvkem spojky, přítlačným kotoučem, využívá třecí sílu (nedostatek tření při přenosu výkonu) těchto dvou prvků k pohonu traktoru. Pružiny ve spojkových kotoučích jsou zodpovědné za snížení vibrací generovaných při vysokých otáčkách motoru.
Rozměry :
- Průměr: 180 mm (7 1/4" palce),
- Vnitřní průměr: 21,50 mm (měřeno mezi zuby frézy), 18,90 mm (měřeno s zuby frézy),
- Počet zubů: 19T,
- Výška náboje: 27 mm,
- Tloušťka: 8 mm,
- Porovnávací čísla: %C5% 9Bci-do-yanmar/1052-disc-spr %C4% 99g %C5% 82a-19t-7-14180-mm-yanmar-ym1100ym1300ym1401ym1510ym1601ym1702ym1720-xl393ct-1-32004.html">32004 , XL393CT-1,
- Čísla dílů: HS10041060, 794200-21400.
Modely traktorů :
- Yanmar YM1100,
- Yanmar YM1300,
- Yanmar YM1401,
- Yanmar YM1510,
- Yanmar YM1601,
- Yanmar YM1702,
- Yanmar YM1720.
Prvními známkami opotřebení spojkové lamely jsou prokluzování spojky , které ztěžuje nebo znemožňuje pohyb vozidla. Traktor neakceleruje, když se otáčky motoru zvyšují. Spojková lamela může také vykazovat známky opotřebení, pokud je znečištěna olejem. Doporučuje se vyměnit lamelu spolu s přítlačnou lamelou spojky a vypínacím ložiskem, protože všechny tyto komponenty mají srovnatelnou životnost a opotřebení se stejnou rychlostí. Dalším příznakem opotřebení spojkové lamely je nemožnost zařadit rychlostní stupeň.
Časopis : M01:B71
*Fotografie slouží pouze pro ilustrační účely a mohou se v detailech lišit od dodaného produktu z důvodu rozdílů ve výrobě v průběhu let.
