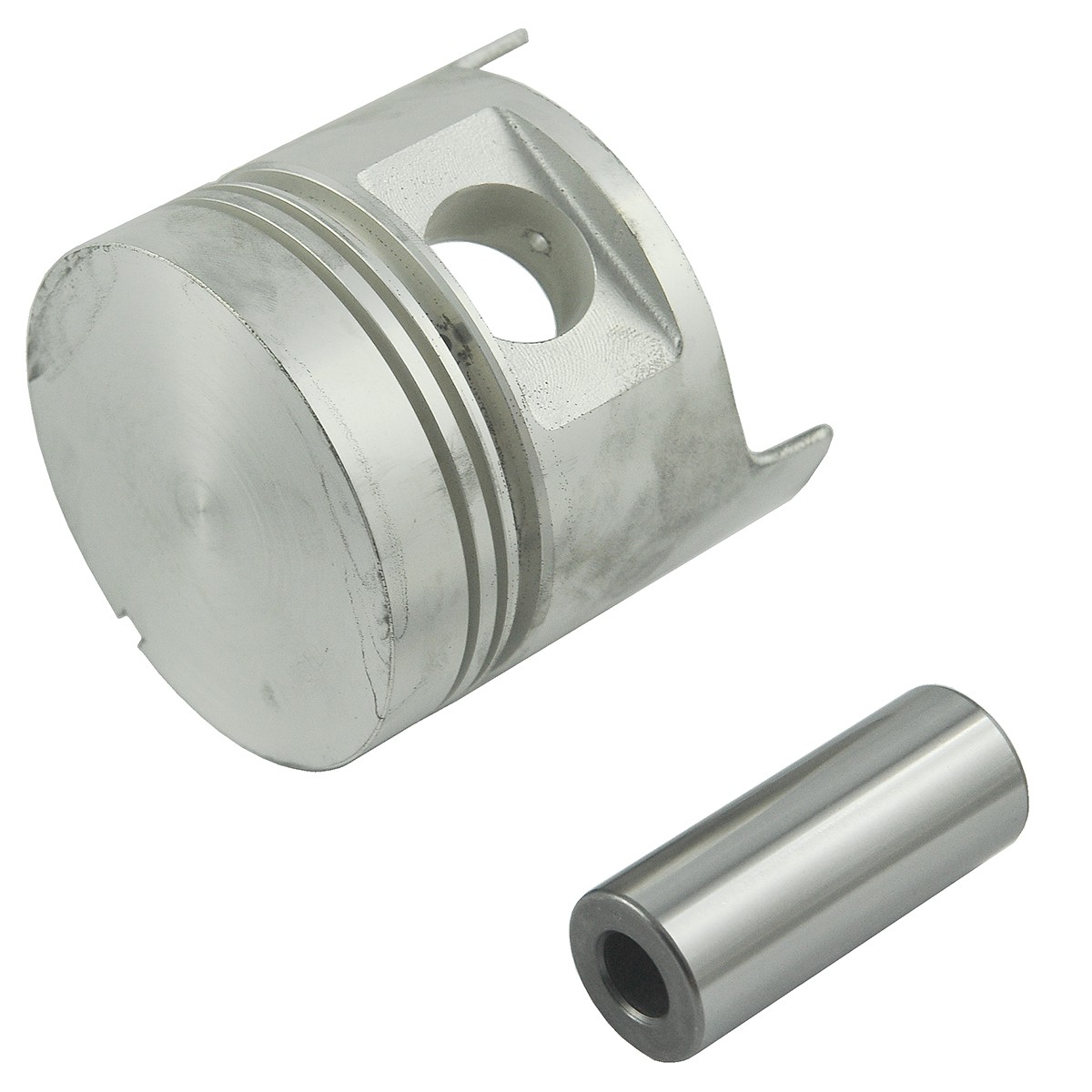

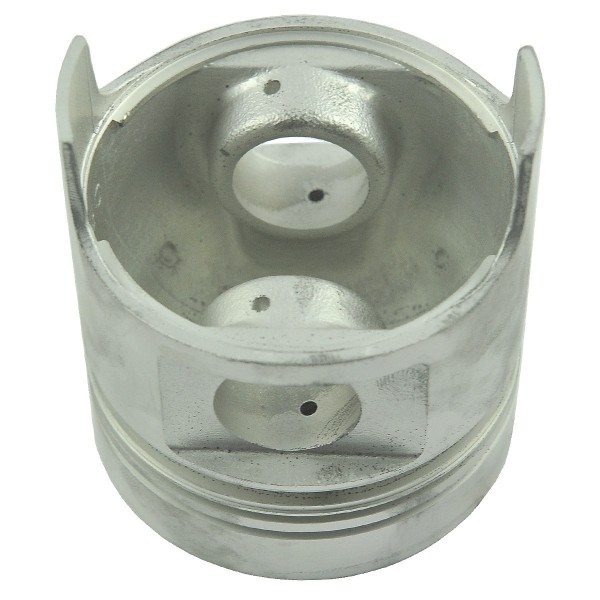

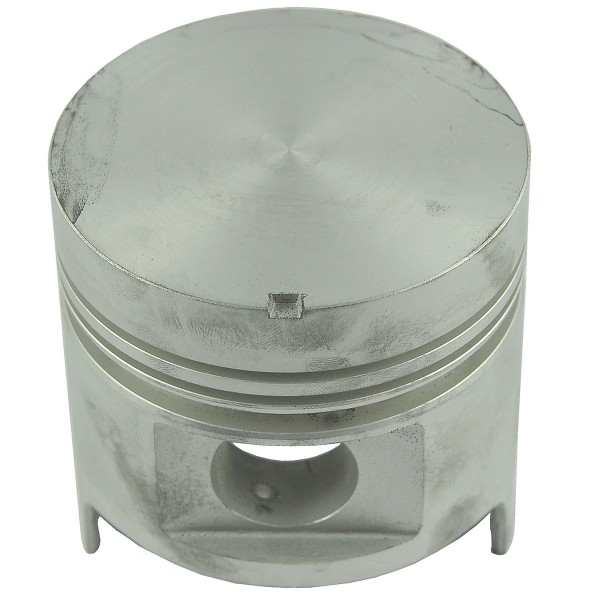

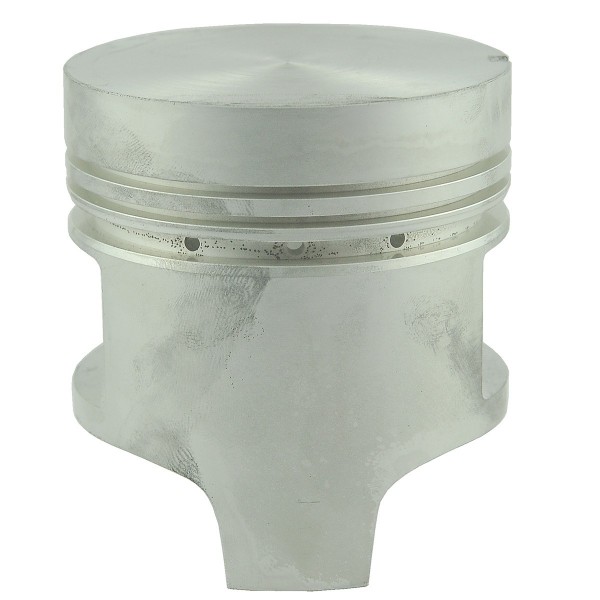

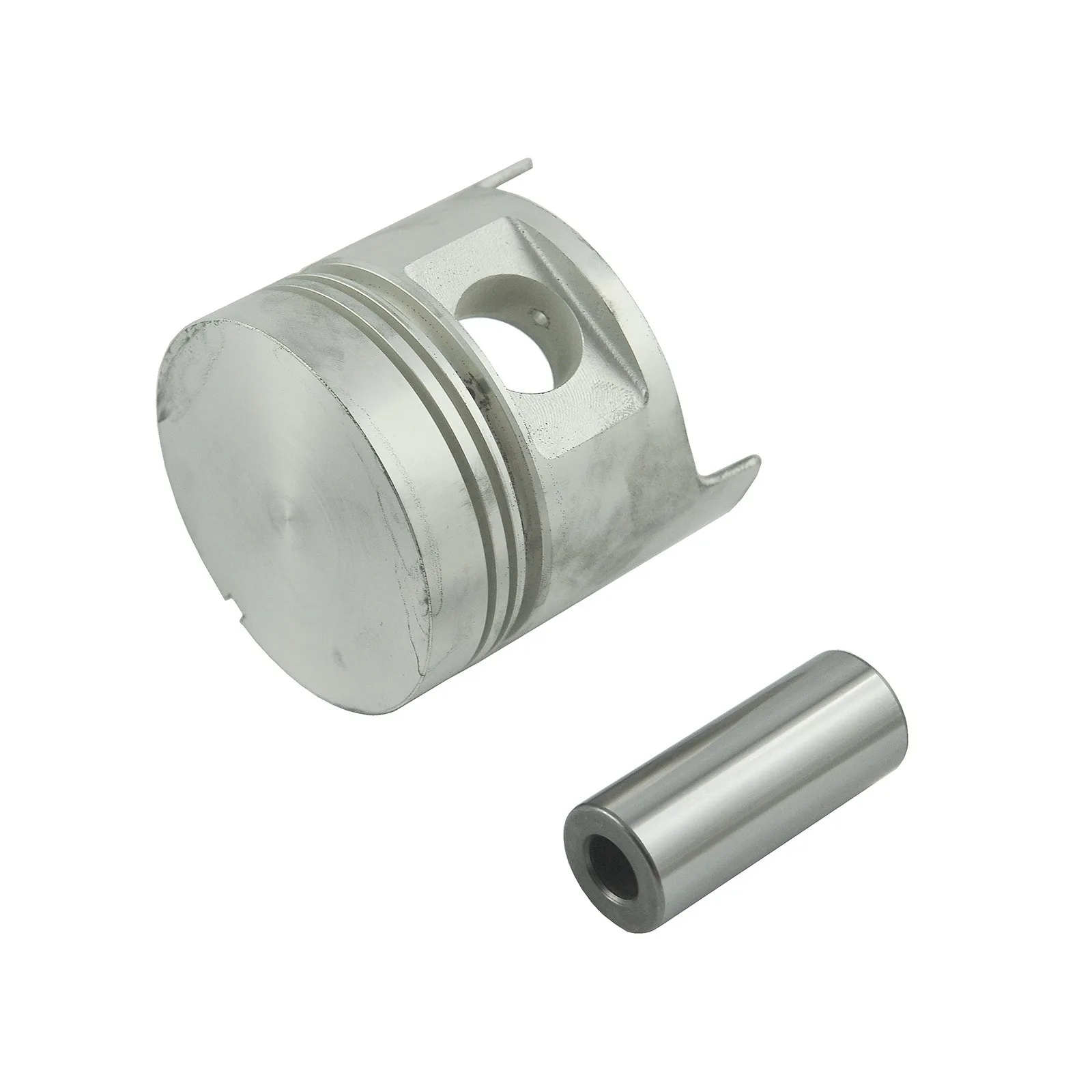

Píst motoru / Ø 78 mm / Toyosha CS122 / Hinomoto E202 / E204 / E222 / E224

Píst motoru (6-26-100-41) s vnějším průměrem 78 mm a celkovou výškou 82 mm pro traktory Hinomoto řady Hinomoto E202, Hinomoto E204, Hinomoto E222 a Hinomoto E224 s motory Toyosha CS122 a dalšími. Píst motoru je pohyblivá část zodpovědná za přeměnu energie plynu a spalování na klikovou hřídel, a tím na výkon motoru. Píst je s klikovou hřídelí spojen ojnicí s čepovými spoji. V horní části pístu jsou prstencové kanály pro upevnění pístních kroužků a uprostřed je náboj pro spojení s ojnicí. V horní části se nachází tzv. koruna, která může mít různé tvary v závislosti na typu motoru. Vzhledem k velmi drsným provozním podmínkám se písty motorů nejčastěji vyrábějí ze slitin hliníku a křemíku.

Rozměry :

• vnější průměr: 78 mm,
• výška: 62 / 82 mm,
• průměr otvoru pro čep: 24 mm.
• Průměr čepu: 23,90 mm.
• délka čepu: 61 mm.
• vzdálenost od konce otvoru pro čep k spodnímu okraji pístu: 7,50 mm,
• vzdálenost od okraje otvoru pro čep k hornímu okraji pístu: 30 mm,
• šířka drážky pístního kroužku ( 6-26-100-41 ) od horní části pístu: 2,00 / 2,00 / 4,00 mm.
• originální číslo dílu: -,
• číslo dílu: 5-23-201-27.

Modely motorů :

Toyosha :

• Toyosha CS122.

Modely traktorů :

Hinomoto :

• Hinomoto E202,
• Hinomoto E204,
• Hinomoto E222,
• Hinomoto E224.

Zásobník : M01:A44

*Fotografie slouží pouze pro ilustrační účely a mohou se v detailech lišit od dodaného produktu z důvodu rozdílů ve výrobě v průběhu let.
