Eje Eje de cuchillos AG180

Eje Eje de cuchillos AG180.

Dimensiones:

• longitud de la parte de trabajo del eje 1760 mm,
• longitud del eje con ejes de rotación 1870 mm,
• diámetro exterior del eje 40 mm (parte invisible 45 mm),
• número de soportes para batidores (ancho de montaje 44 mm) - 16 unidades
• diámetro del eje principal 128 mm (grosor de la pared del eje 6 mm),
• Distancia exterior del soporte del batidor 80 mm (espesor de pared 18 mm)

Los ejes de soporte del eje no están colocados simétricamente y sobresalen del contorno de la parte de trabajo en 95 mm y 15 mm.

Eje principal (eje de cuchillas) utilizado en segadoras AG-180.
Los ejes están equilibrados electrónicamente.

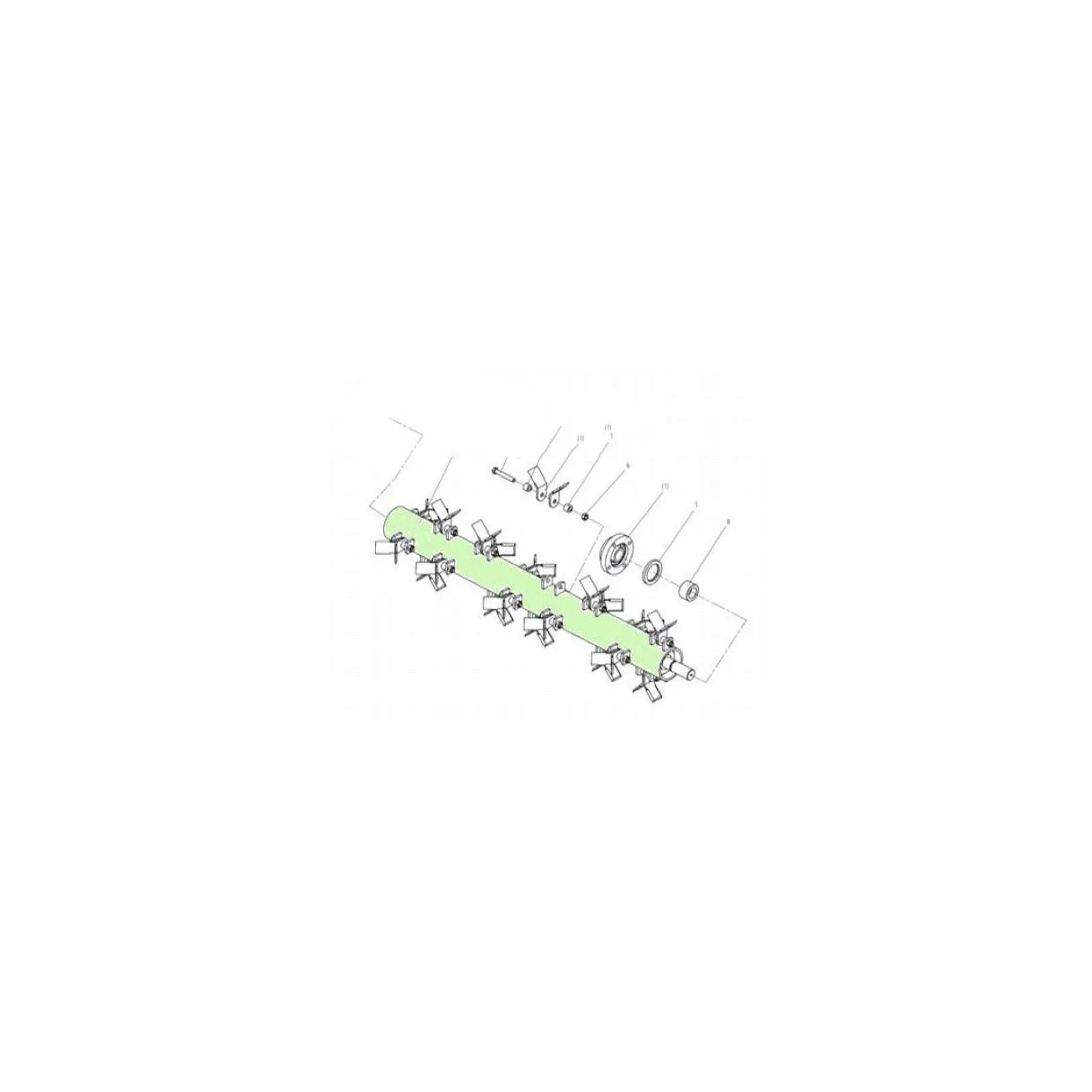

El eje en el dibujo está marcado en verde (el eje no tiene cuchillas, batidores ni cojinetes).
