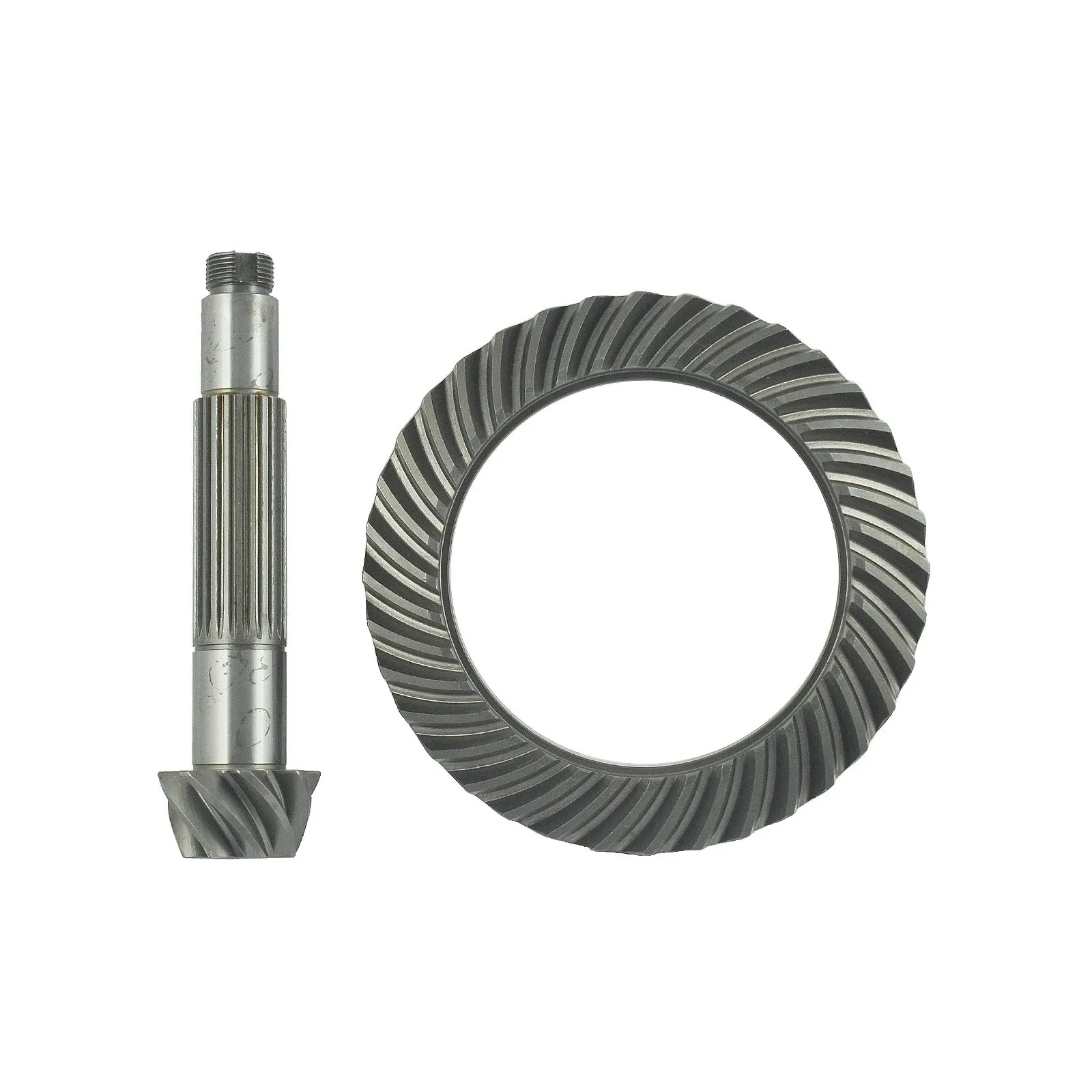

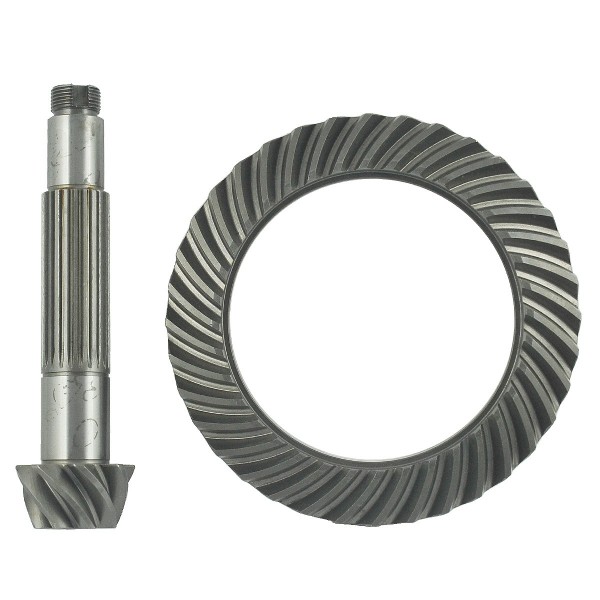

Tellerrad 36T/180 mm + Antriebswelle 8T/22T/195 mm / Kubota L2600

Tellerrad 39T + Ritzelwelle 8T / 22T Vorderachsantrieb für Kubota- Traktoren, Kubota L2600- Serie und andere.

Das Tellerrad mit der Antriebswelle ist ein Element des Differentialmechanismus, der für die Übertragung des Antriebs von den Antriebswellen des Motors auf die Straßenräder verantwortlich ist. Neben der Antriebsübertragung erhöht die Antriebswelle + Tellerrad das von der Längswelle auf die Querwelle übertragene Drehmoment bei gleichzeitiger Änderung der Drehrichtung.

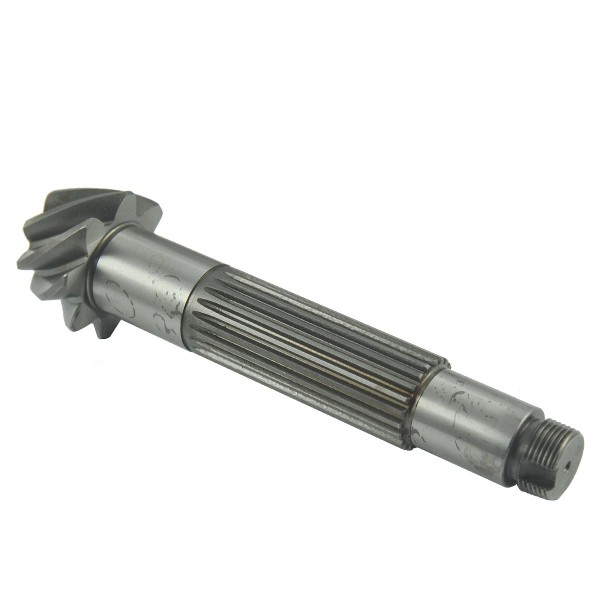

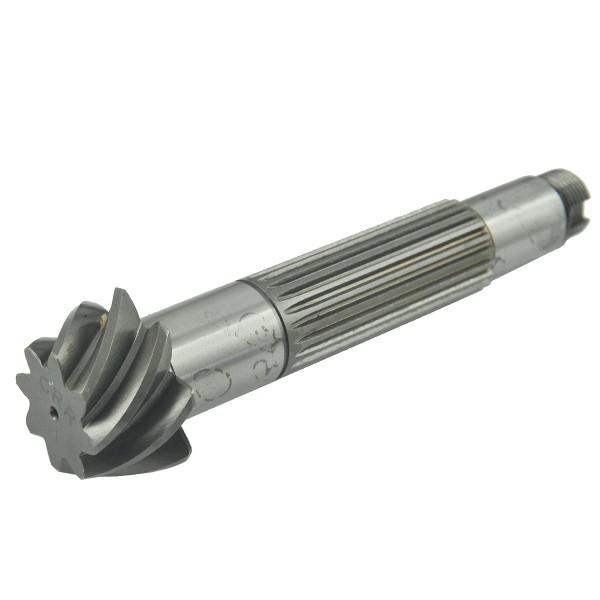

Schaftabmessungen :

• Gesamtlänge: 195 mm,
• Schrägverzahnungsdurchmesser: 38 / 51 mm,
• Spiralzahnstangenlänge: 27 mm,
• Fräserdurchmesser: 29,80 mm (gemessen mit Zähnen), 26,20 mm (gemessen zwischen Zähnen),
• Arbeitslänge des Fräsers: 73 mm,
• Gewinde: M22 x 1,5 mm,
• Gewindelänge: 10 mm,
• Zähnezahl: 6T / 22T,
• Teilenummern: 5-19-104-02

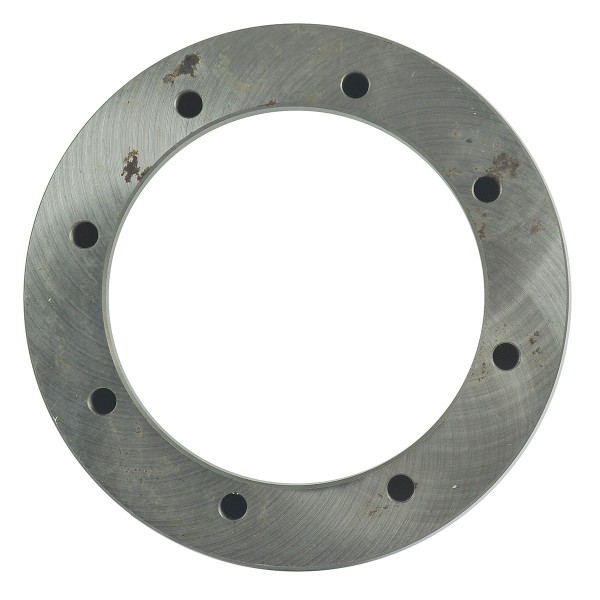

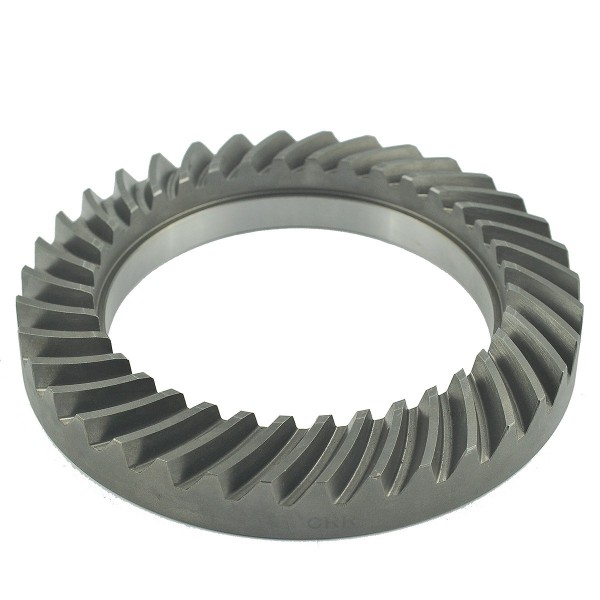

Abmessungen des Ringrades :

• Außendurchmesser: 180 mm,
• Innendurchmesser: 125 mm,
• Höhe: 27mm,
• Abstand der Löcher für Befestigungsschrauben: 145 mm (diagonal gemessen), 55 mm (auseinander gemessen),
• Zähnezahl: 36T,
• Teilenummern: 5-19-104-02.

Traktormodelle :

Kubota :

• Kubota L2600.

Erste Anzeichen für einen Schaden an der Antriebseinheit, dem Zahnkranz oder der Ritzelwelle sind das Beobachten von Spiel im Achsantrieb oder ein deutliches Klappern beim Anfahren sowie ein erhöhter Geräuschpegel im Betrieb.

Lager :
M01:A46
