Was ist eine Zapfwelle und wie funktioniert eine Zapfwelle?
Die Kraftübertragungswelle ist die Antriebswelle. Die Drehbewegung vom Schlepper zur angeschlossenen Maschine ist so ausgelegt, dass sie schräg zum Schlepper wirkt. Die Kraftübertragungswelle besteht aus 2 Kreuzen, 2 Gabelpaaren und einem teleskopierbaren Dreikantrohr. Eine Zapfwelle ist die gebräuchliche Bezeichnung für drei Arten von Wellen:
- Schlepperzapfwelle (PTO),
- Kraftübertragungswelle, z.B. Rohr- oder Teleskopwelle,
- Zapfwelle in der Maschine (WPM).
Wie wählt man die richtige Zapfwelle aus?
Die Universal-Teleskop-Gelenkwelle ist in mehreren Ausführungen erhältlich und wird nach Länge und Wert des übertragenen Drehmoments unterteilt. Der Mindestwert des Drehmoments ist ein Parameter, der der Hauptparameter ist, den wir bei der Auswahl einer Welle beachten müssen. Nenn- Nm ist der Drehmomentübertragungswert, der abnimmt, wenn die Welle über den vom Hersteller angegebenen Wert hinausragt. Der nächste Schritt beim Rollenkauf ist die Wahl der richtigen Länge. Um die geeignete Welle auszuwählen, messen Sie den Abstand von der Zapfwelle des Traktors zur Zapfwelle der Maschine und messen Sie dann die Zapfwelle von Mitte zu Mitte der Gelenke.

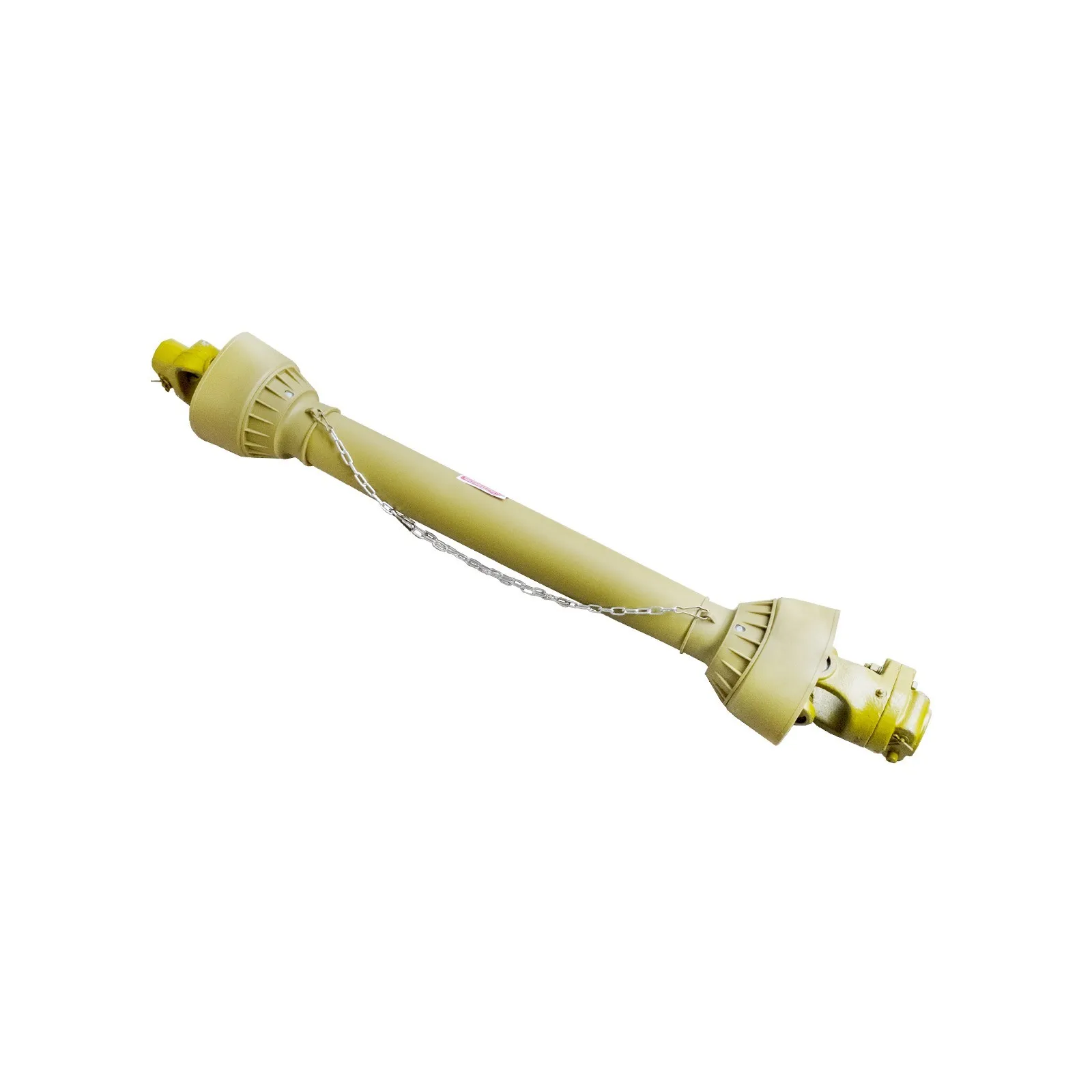

WOM Wellenschutz 065B / LF-90 - Abreißkeil.

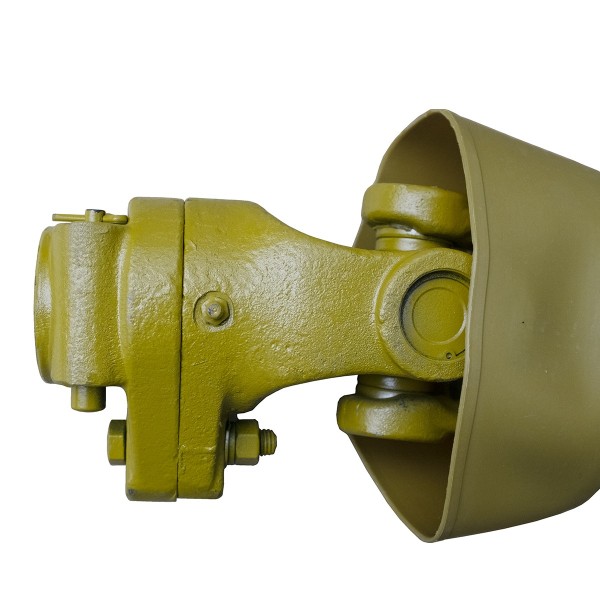

Der Abreißkeil der Zapfwelle ist ein Element, das die Maschine und die Welle selbst vor Beschädigungen schützt, während der Traktor mit der Maschine arbeitet. Der Abreißkeil ist ein zusätzliches Element, eine Verlängerung des Multikeils, der mit einer Schraube befestigt wird. Wenn die Maschine blockiert, bricht die hohe Rotationskraft die Befestigungsschraube. Die Welle dreht sich weiter, überträgt aber kein Drehmoment mehr auf die Maschine. Die Reparatur eines Scherkeils besteht in der Installation einer neuen Schraube.
Abmessungen :
- Gesamtlänge: 900 mm,
- Länge von Kreuz zu Kreuz: 630 mm,

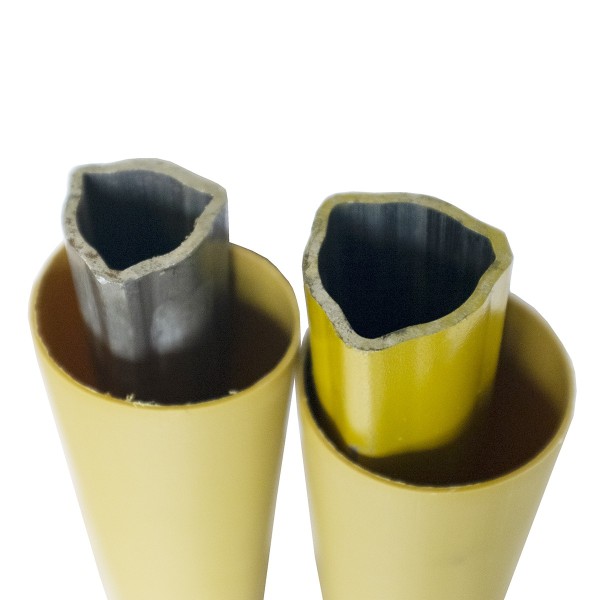

- Rohrdurchmesser: 44,70 x 4 / 53,60 x 3,80 (Dreiecksquerschnitt),

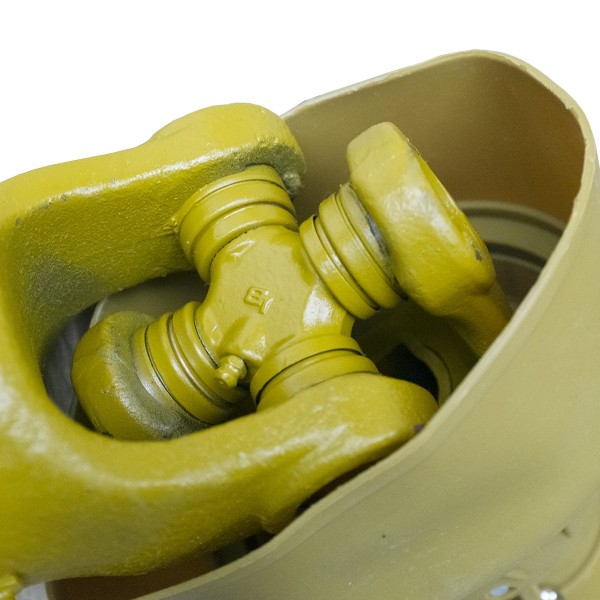

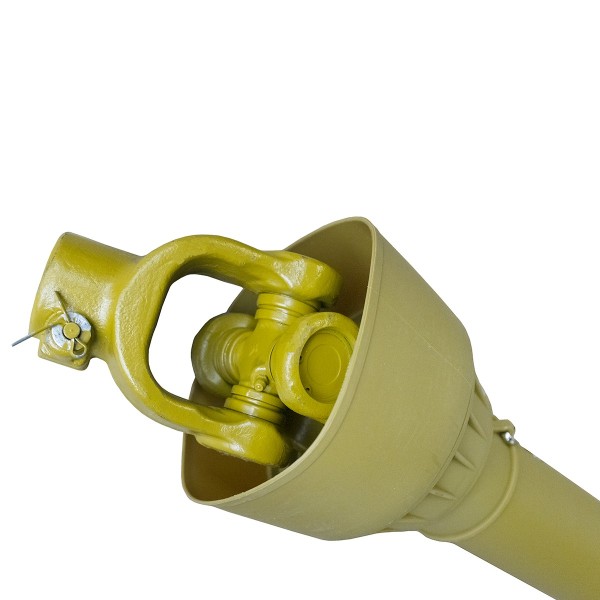

- Maße der Kreuze: Ø 35/98 x 98 mm (Breite),

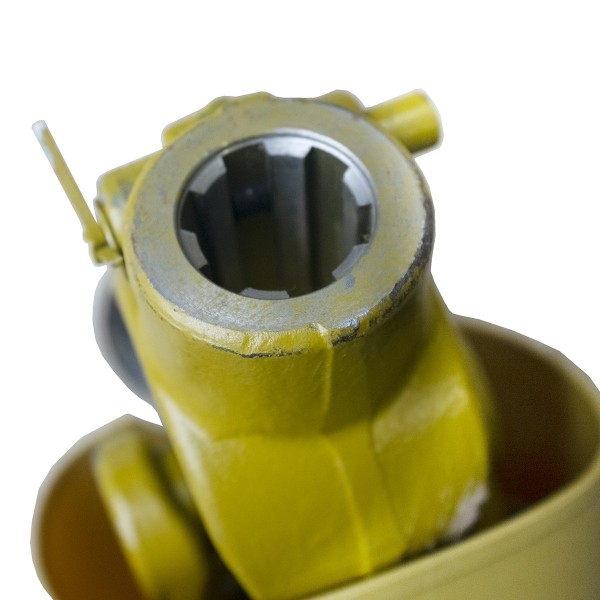

- Splitter. 1-1 / 8 Zoll, 35 mm (gemessen zwischen Schneidzähnen), 30 mm (gemessen mit Schneidzähnen zusammen),
- Zähnezahl: 6T / 6T,
- Drehmoment: 1000 - 1300 Nm,
- empfohlene Schlepperleistung: von 65 bis 100 PS ,
- Gewicht: 8 kg.
Die Kraftübertragungswelle mit Scherkeil 065B kann gekürzt werden, indem beide Rohrteile um die gleiche Länge gekürzt werden.
Wir verkaufen die Kraftübertragungswelle mit Scherkeil Typ 065B-LF in 8 Größen
- Zapfwelle 065B-LF80
- Zapfwelle 065B-LF90
- Zapfwelle 065B-LF100
- Zapfwelle 065B-LF110
- Zapfwelle 065B-LF120
- Zapfwelle 065B-LF130
- Zapfwelle 065B-LF150
- Zapfwelle 065B-LF200
