Tříbodový závěsný systém / CAT I / Kubota / Iseki TX

Rozměry:

Spodní paže (řasa):

• celková délka: 600 mm,
• pracovní délka: 535 mm (měřeno od středu ke středu otvorů pro čepy),
• šířka: 50 mm,
• tloušťka: 12 mm,
• průměr otvoru pro čep: 22,50 mm.

napínák :

• délka: 225 mm (tělo),
• celková délka: 420 mm (minimální celková délka měřená s plně zašroubovanými šrouby),
• pracovní délka: minimálně 355 mm, maximálně 520 mm,
• závit: M22 x 3,5,
• průměr otvoru pro čep: 19,50 mm,
• šířka objímky pro montážní čepy: 44 / 44 mm,
• průměr hlavy: 40 / 40 mm.

Tříbodový závěs dolního stabilizátoru ramene (lass) :

• pracovní délka: minimálně 290 mm.
• průměr pouzdra: 24 mm,
• závit: M16,

Tříbodový závěs na rameno :

• délka: 130 mm (tělo),
• celková délka: 430 mm,
• pracovní délka: 400 mm (minimální délka měřená s plně utaženými šrouby),
• závit: M16.

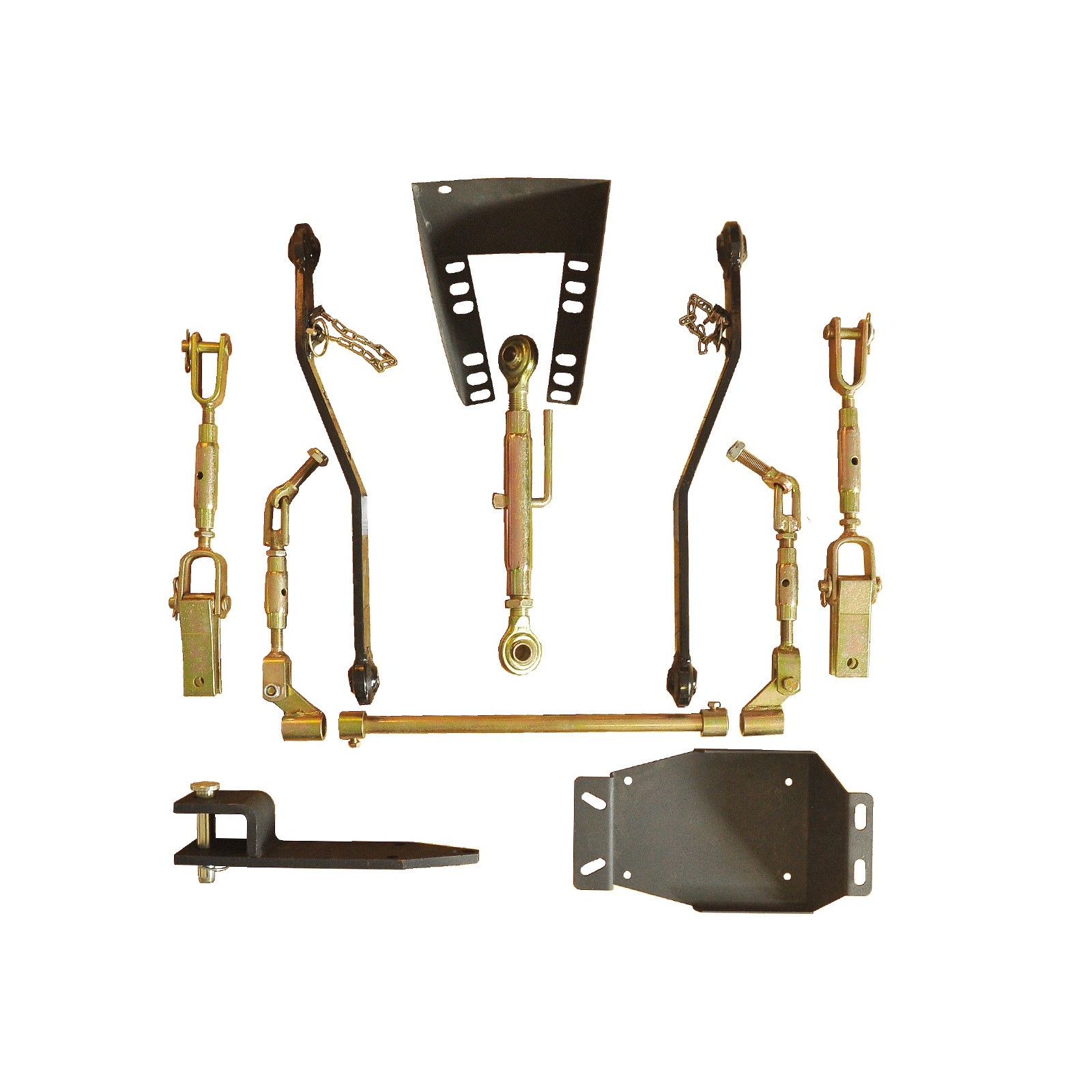

Sada tříbodového závěsu Cat I je určena pro traktory a doly Kubota a Iseki a skládá se z :

• spodní paže x 2 (hole),
• horní konektor (napínák),
• závěsy (spojení spodních ramen zvedáku s horními, tzv. zvedací ramena) x 2,
• řetězy táhnoucí spodní ramena x 2,

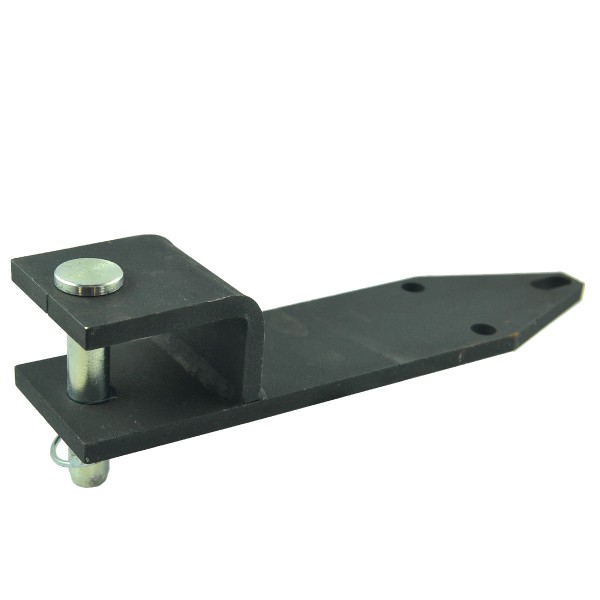

• držák spodního ramene,

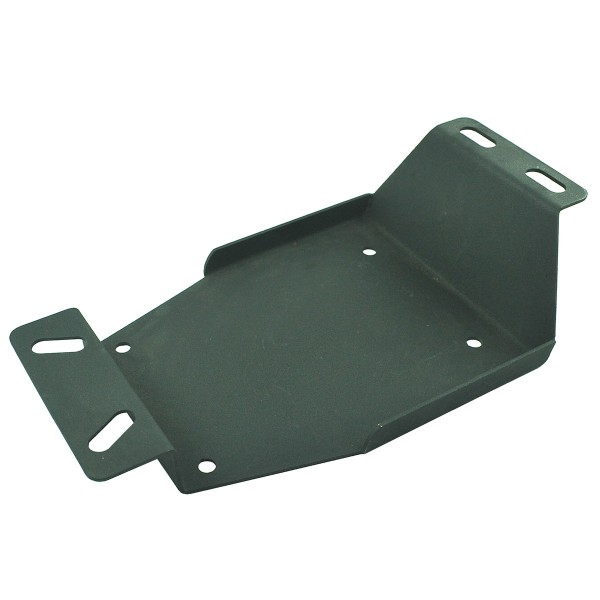

• držák napínáku,
• oj přívěsu.

Spodní články táhla mají nejčastěji kulové zakončení, ale v moderních systémech výrobci používají univerzálnější hákové konce. Tříbodový tříbodový závěsný systém lze použít jak vzadu, tak v přední části traktoru. Závěsy tříbodového závěsu se liší délkou spodních ramen, průměrem kulových otvorů a délkou závěsů a před nákupem byste si měli pečlivě změřit vzdálenost od upevňovacích čepů spodního ramene k příslušné vzdálenosti za traktorem pneumatika.
