Vývodový hřídel se spojkou 045B - 120 cm / do 60 HP

Co je to PTO a jak PTO funguje?

Hřídel přenosu výkonu je hřídel, která přenáší pohon. Rotační pohyb z traktoru na připojený stroj a je navržen pro práci pod úhlem k traktoru. Hřídel pro přenos síly se skládá ze 2 křížů, 2 párů vidlic a teleskopické trojúhelníkové trubky. Vývodový hřídel je obecný název pro tři typy hřídelí:

• vývodový hřídel traktoru (PTO),
• hřídel pro přenos síly, např. trubkový nebo teleskopický,
• vstupní hřídel ve stroji (WPM).

Jak vybrat správný kloubový hřídel?

Křížová kloubová a teleskopická hřídel se dodává v několika typech a je rozdělena podle délky a hodnoty přenášeného momentu. Minimální hodnota točivého momentu je parametr, který je hlavním parametrem, kterým se musíme řídit při výběru hřídele. Jmenovitá hodnota Nm je hodnota přenosu točivého momentu, která se snižuje, když hřídel přesahuje hodnotu specifikovanou výrobcem. Dalším krokem při nákupu válečku je výběr vhodné délky. Pro výběr vhodného hřídele změřte vzdálenost od vývodového hřídele traktoru k vývodovému hřídeli stroje a poté změřte vývodový hřídel od středu ke středu kloubů.

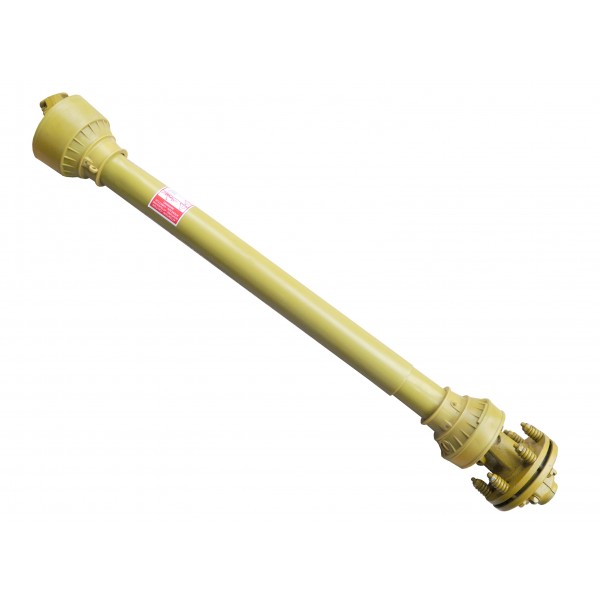

Kloubový hřídel s třecí spojkou 045B-ED, délka 120 cm (měřeno od konce ke konci ve složeném stavu)

• Výkon 60 HP, točivý moment 524 Nm

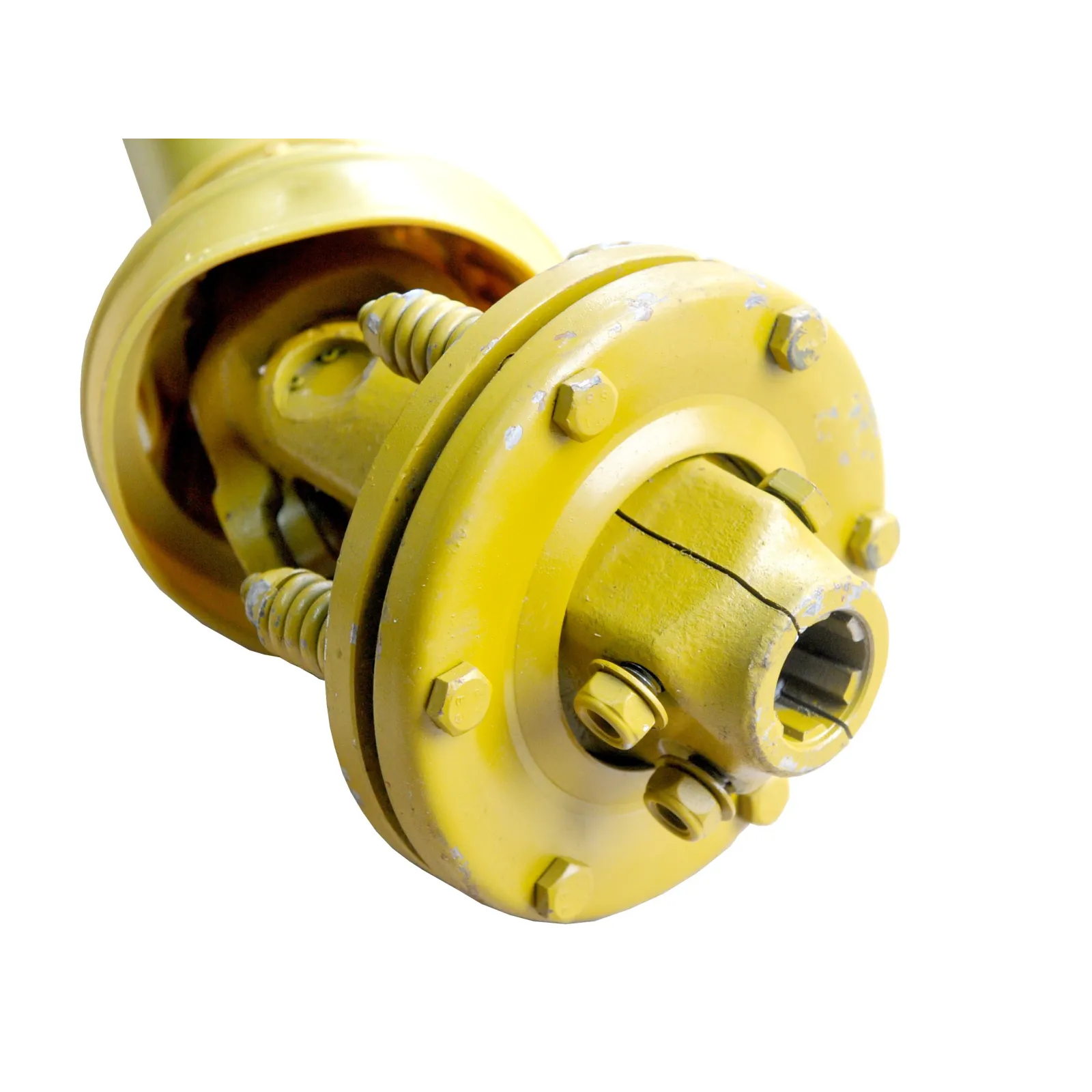

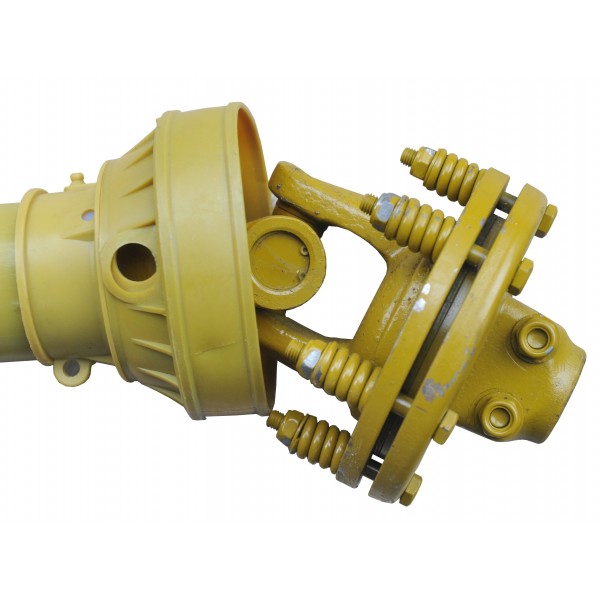

• průměr kotouče spojky 145 mm (vnější průměr spojky 185 mm)

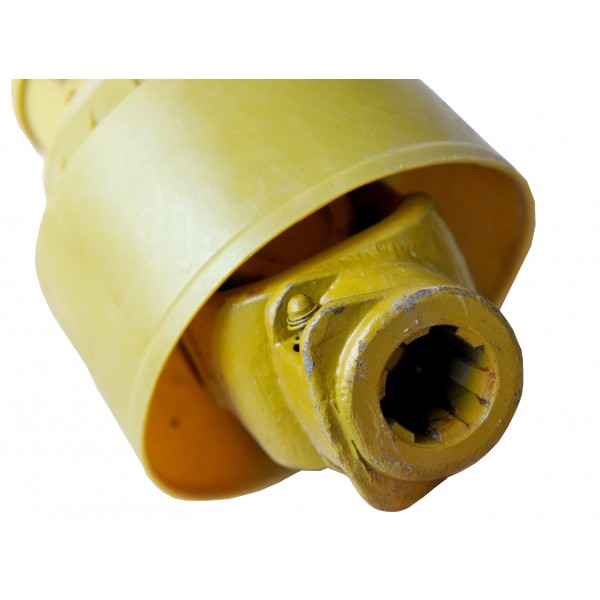

• standardní drážkování, 6/6 - 1 3/8
• trojúhelníkový profil trubky (45x4,0; 51,6x3,0)
• křížové spoje (30,2x80) s maznicí,
• plastový obal
